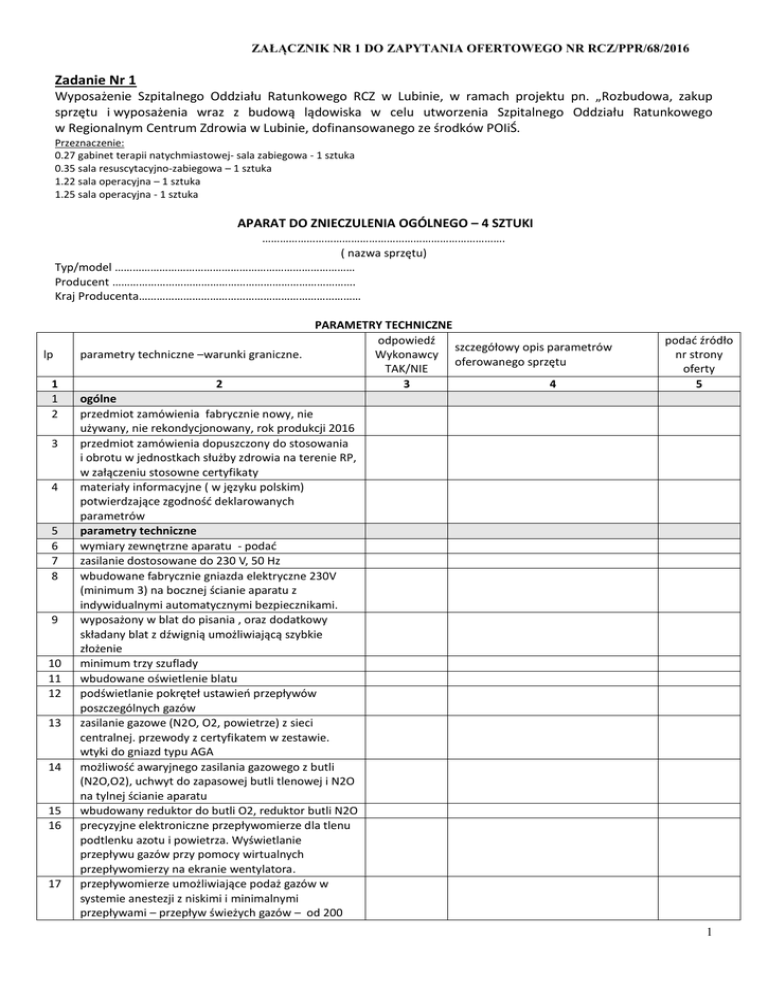

Zadanie Nr 1 - emc-sa.

ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
Zadanie Nr 1
Wyposażenie Szpitalnego Oddziału Ratunkowego RCZ w Lubinie, w ramach projektu pn. „Rozbudowa, zakup
sprzętu i wyposażenia wraz z budową lądowiska w celu utworzenia Szpitalnego Oddziału Ratunkowego
w Regionalnym Centrum Zdrowia w Lubinie, dofinansowanego ze środków POIiŚ.
Przeznaczenie:
0.27 gabinet terapii natychmiastowej- sala zabiegowa - 1 sztuka
0.35 sala resuscytacyjno-zabiegowa – 1 sztuka
1.22 sala operacyjna – 1 sztuka
1.25 sala operacyjna - 1 sztuka
APARAT DO ZNIECZULENIA OGÓLNEGO – 4 SZTUKI
……………………………………………………………………….
( nazwa sprzętu)
Typ/model ………………………………………………………………………
Producent ……………………………………………………………………….
Kraj Producenta…………………………………………………………………
lp
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
PARAMETRY TECHNICZNE
odpowiedź
szczegółowy opis parametrów
parametry techniczne –warunki graniczne.
Wykonawcy
oferowanego sprzętu
TAK/NIE
2
3
4
ogólne
przedmiot zamówienia fabrycznie nowy, nie
używany, nie rekondycjonowany, rok produkcji 2016
przedmiot zamówienia dopuszczony do stosowania
i obrotu w jednostkach służby zdrowia na terenie RP,
w załączeniu stosowne certyfikaty
materiały informacyjne ( w języku polskim)
potwierdzające zgodność deklarowanych
parametrów
parametry techniczne
wymiary zewnętrzne aparatu - podać
zasilanie dostosowane do 230 V, 50 Hz
wbudowane fabrycznie gniazda elektryczne 230V
(minimum 3) na bocznej ścianie aparatu z
indywidualnymi automatycznymi bezpiecznikami.
wyposażony w blat do pisania , oraz dodatkowy
składany blat z dźwignią umożliwiającą szybkie
złożenie
minimum trzy szuflady
wbudowane oświetlenie blatu
podświetlanie pokręteł ustawień przepływów
poszczególnych gazów
zasilanie gazowe (N2O, O2, powietrze) z sieci
centralnej. przewody z certyfikatem w zestawie.
wtyki do gniazd typu AGA
możliwość awaryjnego zasilania gazowego z butli
(N2O,O2), uchwyt do zapasowej butli tlenowej i N2O
na tylnej ścianie aparatu
wbudowany reduktor do butli O2, reduktor butli N2O
precyzyjne elektroniczne przepływomierze dla tlenu
podtlenku azotu i powietrza. Wyświetlanie
przepływu gazów przy pomocy wirtualnych
przepływomierzy na ekranie wentylatora.
przepływomierze umożliwiające podaż gazów w
systemie anestezji z niskimi i minimalnymi
przepływami – przepływ świeżych gazów – od 200
podać źródło
nr strony
oferty
5
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
ml/min.
wbudowany przepływomierz tlenowy niezależny od
układu okrężnego do stosowania podczas znieczuleń
przewodowych z przepływem minimum 10 l/min.
system automatycznego utrzymywania stężenia tlenu
w mieszaninie z podtlenkiem azotu na poziomie min.
25%.
układ oddechowy
fabrycznie wbudowany port wspólnego wylotu
gazów na przedniej ścianie aparatu.
układ oddechowy o prostej budowie, łatwy do
wymiany i sterylizacji pozbawiony lateksu o
całkowitej pojemności wraz z pochłaniaczem 3,1 l.
możliwość szybkiego demontażu układu okrężnego
bez użycia narzędzi
przystosowany do prowadzenia znieczulenia w
systemach półotwartym i półzamkniętym.
obejście tlenowe o dużej wydajności do minimum
50 l/min.
wielorazowy pochłaniacz dwutlenku węgla o
obudowie przeziernej z wbudowanym skraplaczem o
pojemności 1.4l. Wymiana bez użycia narzędzi.
eliminacja gazów anestetycznych poza salę
operacyjną
tryby wentylacji
możliwość prowadznia wentylacji ręcznej po
przełączeniu z wentylacji mechanicznej przy pomocy
dźwigni dwustanowej.
tryb wentylacji ciśnieniowo zmienny - VCV
tryb wentylacji objętościowo zmienny- PCV
SIMV – synchronizowana przerywana wentylacja
wentylacja wymuszona w trybie objętościowym
i ciśnieniowym -SIMV PCV SIMV VCV
precyzyjny wyzwalacz przepływowy z precyzyjną
regulacją czułości od 0,2 l/min. - 10 l/min.
tryb wentylacji PSV z zabezpieczeniem na wypadek
bezdechu, automatyczne przełaczenie na wentylacje
zapasową- PSVpro
tryb wentylacji ciśnieniowej z gwarantowaną
objętością PCV-VG
minimalny zakres PEEP od 4 do 30 cm H2O
regulacje
regulacja stosunku wdechu do wydechu minimum
2:1 do 1:8
regulacja częstości oddechu minimum od 4 do 100/
min. Wentylacja objętościowa i ciśnieniowa
zakres objętości oddechowej minimum od 5 do 1500
ml wentylacja ciśnieniowa (regulacja ciśnieniem)
regulacja ciśnienia wdechu przy PCV minimum: od 5
do 60 cm H2O
regulowana płynnie lub skokowo pauza wdechowa w
zakresie minimum OFF, 5-60%
zakres objętości oddechowej minimum od 20 do
1500 ml wentylacja objętościowa
alarmy
alarm niskiej pojemności minutowej MV i objętości
oddechowej TV z regulowanymi progami
alarm minimalnego i maksymalnego ciśnienia
wdechowego
2
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
alarm braku zasilania w energię elektryczną
alarm braku zasilania w gazy
alarm apnea
możliwość automatycznego ustawienia progów
alarmowych
pomiar i obrazowanie
pomiar objętości oddechowej TV
pomiar pojemności minutowej MV
pomiar częstotliwości oddechowej f
ciśnienia szczytowego
ciśnienia Plateau
ciśnienia średniego
ciśnienia PEEP
elektroniczny manometr pomiaru ciśnienia w
drogach oddechowych wyświetlany na ekranie
wentylatora lub mechaniczny manometr na przedniej
ścianie aparatu
obrazowanie częstości oddychania
stężenie wdechowe i wydechowe tlenu w gazach
oddechowych w aparacie do znieczulenia
pomiar stężenia środków anestetycznych dla
mieszaniny wdechowej i wydechowej dla: podtlenku
azotu, izofluranu, sevofluranu, desfluranu w aparacie
do znieczulenia
automatyczna identyfikacja anestetyku wziewnego i
pomiar MAC z uwzględnieniem wieku pacjenta w
aparacie do znieczulenia
prezentacja graficzna
ekran kolorowy dotykowy do prezentacji parametrów
znieczulenia i krzywych. Przekątna ekranu min.15"
rozdzielczość min. 1024X768 pikseli. (podać)
możliwość konfiguracji min. 2 stron ekranu głównego
wraz z podglądem ciśnienia gazów w butli oraz w
instalacji gazów medycznych.
stoper na ekranie aparatu lub monitora pacjenta
prezentacja prężności dwutlenku węgla (CO2) w
strumieniu wdechowym i wydechowym w aparacie
do znieczulenia.
obrazowanie krzywej koncentracji anestetyku
wziewnego w aparacie do znieczulenia
obrazowanie krzywej ciśnienia w drogach
oddechowych w aparacie do znieczulenia
trendy obejmujące minimum 10 h zapisu w aparacie
do znieczulania
parownik
uchwyt do dwóch parowników mocowanych
jednocześnie typ Selectatec.
komunikacja z aparatem w języku polskim
monitor pacjenta do aparatu do znieczulenia
ekran kolorowy dotykowy, typu TFT aktywna
matryca, rozdzielczość min.1024 x 768 pikseli
monitor umieszczony na aparacie do znieczulania
przekątna ekranu min 12" (podać)
do wyboru przez użytkownika
- minimum trzy odprowadzenia EKG
- krzywa oddechowa,
- krzywa pletyzmograficzna,
- krzywa ciśnienia tętniczego,
3
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
6 wyświetlanych jednoczasowo na ekranie krzywych
dynamicznych
zasilanie elektryczne dostosowane do 230V, 50Hz
awaryjne zasilanie elektryczne monitora z
wbudowanego akumulatora na min. 60 minut w
warunkach standardowych
dowolne konfigurowanie kolejności wyświetlanych
krzywych i innych parametrów na ekranie monitora
sterowanie poprzez ekran dotykowy, możliwość
podłączenia klawiatury i myszki pod port USB
pamięć trendów tabelarycznych i graficznych
mierzonych parametrów 24 h.
alarmy 3-stopniowe (wizualne i akustyczne)
wszystkich mierzonych parametrów z klasyfikacją
priorytetu alarmu.
Rejestracja zdarzeń alarmowych.
Możliwość czasowego zawieszenia alarmu
dźwiękowego
pomiar EKG.
w zestawie odpowiednie kable połączeniowe i
pomiarowe dla dorosłych i dzieci
ciągła rejestracja i możliwość równoczesnej
prezentacji 6 (I, II, III, aVL, aVF, Vx) odprowadzeń EKG
pomiar częstości akcji serca 30-250
ciągła analiza położenia odcinka ST z możliwością
wyświetlania trendów
podstawowa analiza arytmii pracy serca
detekcja sygnału stymulatora serca
respiracja impedancyjna (prezentacja krzywej
oddechowej i ilości oddechów w minucie) w zakresie
4-100 odd/min
pomiar saturacji i tętna
zakres pomiaru saturacji SpO2 1-100% z prezentacją
krzywej pletyzmograficznej z eliminacją artefaktów
i zapewniający poprawne pomiary przy słabym lub
zakłóconym sygnale
czujniki do pomiaru dla dzieci i dorosłych ( w
komplecie czujnik dla dzieci i dorosłych na palce).
pomiar temperatur
pomiar temperatury obwodowej (powierzchniowej) i
centralnej (wewnętrznej), w zestawie kable
połączeniowe i czujniki
wyświetlanie temperatury T1, T2 i różnicy
temperatur
pomiar ciśnienia
ciśnienie tętnicze krwi metodą nieinwazyjną
pomiar wyzwalany ręcznie, automatycznie w
wybranych odstępach czasowych, ciągłe pomiary
przez określony czas, czas repetycji pomiarów
automatycznych 1 – 240 min,
komplet wielorazowych mankietów bez lateksu dla
noworodków, dzieci i dorosłych wraz z kablem
połączeniowym – (4 różne rozmiary mankietów)
pomiar ciśnienia krwi metodą bezpośrednią
(krwawą) 2 kanały: tętnicze i OCŻ, z możliwością
rozbudowy do 4 kanałów
Przewód połączeniowy w zestawie
Pomiar ciśnień inwazyjnych w zakresie min. - 25 do
320 mmHg.
4
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
pomiar zwiotczenia mięśniowego z modułu
pomiarowego sterowanego z monitora funkcji
życiowych,
w komplecie wielorazowy sensor dla dorosłych .
dodatkowe elementy wyposażenia aparatu:
- wbudowany ssak z dwoma trybami pracy wraz z
wężem i pojemnikiem.
- przewody wysokiego ciśnienia dla tlenu, podtlenku
azotu i powietrza wraz z wtykami zgodnymi z
gniazdami na sali operacyjnej
- półka na monitor wraz z szyną mocującą
- komplet czujników przepływu i tlenu wymagany do
uruchomienia aparatu
- moduł gazów
- pojemnik na wapno
- przewody zasilające do wszystkich urządzeń
pozostałe – warunki gwarancji
termin gwarancji przedmiotu zamówienia min. 24
miesiące ( podać)
przegląd techniczny przedmiotu zamówienia w
okresie gwarancji 1 x w roku, bez odrębnej zapłaty
wg zaleceń producenta z użyciem elementów- części
niezbędnych do wymiany podczas przeglądu
serwisowego, bez odrębnej zapłaty.
czas reakcji serwisu technicznego na zgłoszenie
usterki do 48 h od momentu zgłoszenia ( za
wyjątkiem dni wolnych od pracy)
czas naprawy w przypadku konieczności wymiany
części zamiennych z importu max 5 dni roboczych
bezpłatne użyczenie zastępczego aparatu w
przypadku naprawy trwającej dłużej niż 5 dni
roboczych
w przypadku trzykrotnej naprawy gwarancyjnej tego
samego istotnego podzespołu, wymiana aparatu na
fabrycznie nowy
wykaz podmiotów upoważnionych przez producenta
sprzętu do świadczenia obsługi serwisowej w
okresie gwarancji i po gwarancji oraz do sprzedaży
części zamiennych i eksploatacyjnych( podać)
zapewnienie po upływie gwarancji dostępu do części
zamiennych przez okres co najmniej 10 lat
koszt eksploatacji przedmiotu zamówienia –
aktualna lista części, materiałów eksploatacyjnych
oraz okresowych części zamiennych ( podać z
nazwy, nr katalogowego i cen jednostkowych netto,
stawkę podatku VAT i wartość brutto)
instrukcja obsługi w wersji pisemnej i w wersji
elektronicznej
karta gwarancyjna
paszport techniczny
przekazanie przedmiotu zamówienia na podstawie
protokołu zdawczo-odbiorczego – wg Załącznika
szkolenie personelu z zakresu obsługi sprzętu w
miejscu jego użytkowania – sporządzenie listy osób
przeszkolonych
warunki pogwarancyjne
aktualny koszt przeglądu technicznego - usługa plus
dojazd serwisu, bez części ( 1 x w roku) podać
aktualny koszt części niezbędnych do wymiany
5
125
126
ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
podczas rocznego przeglądu technicznego aparatu
( podać z nazwy, nr katalogowego i cen brutto)
aktualny koszt 1 roboczogodziny pracy
przedstawiciela serwisu do diagnostyki uszkodzenia /
napraw aparatu ( podać )
aktualny koszt dojazdu przedstawiciela serwisu
( w obie strony) do diagnostyki / napraw aparatu
( podać)
Kolumna Nr 2 – „parametry techniczne- warunki graniczne” zawierają graniczne parametry wymagane przez
Zamawiającego,
Kolumna Nr 4 – „szczegółowy opis parametrów oferowanego sprzętu” opis oferowanego sprzętu,
Kolumna Nr 5 – „podać źródło” należy zaznaczyć nr strony oferty potwierdzający opis parametrów z kolumny Nr 4
Oświadczam, że oferowany powyżej sprzęt medyczny jest kompletny i będzie gotowy do użytkowania po
uruchomieniu bez żadnych dodatkowych zakupów. Aparat oprócz spełnienia odpowiednich parametrów
funkcjonalnych gwarantuje bezpieczeństwo pacjentów i personelu medycznego oraz zapewnia wymagany poziom
świadczonych usług medycznych.
**Ponadto, oświadczam, że oferowany sprzęt medyczny spełnia wymagania dotyczące wyposażenia stanowiska
znieczulenia w zakresie pkt.1, ppkt.a,b,c,d, pkt.13-20 określone w zał. Nr 1 Rozporządzenia MZ z dnia 20 grudnia
2012r ( dla zadania Nr 1)
………………………………….
Wykonawca
6
ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR RCZ/PPR/68/2016
7
