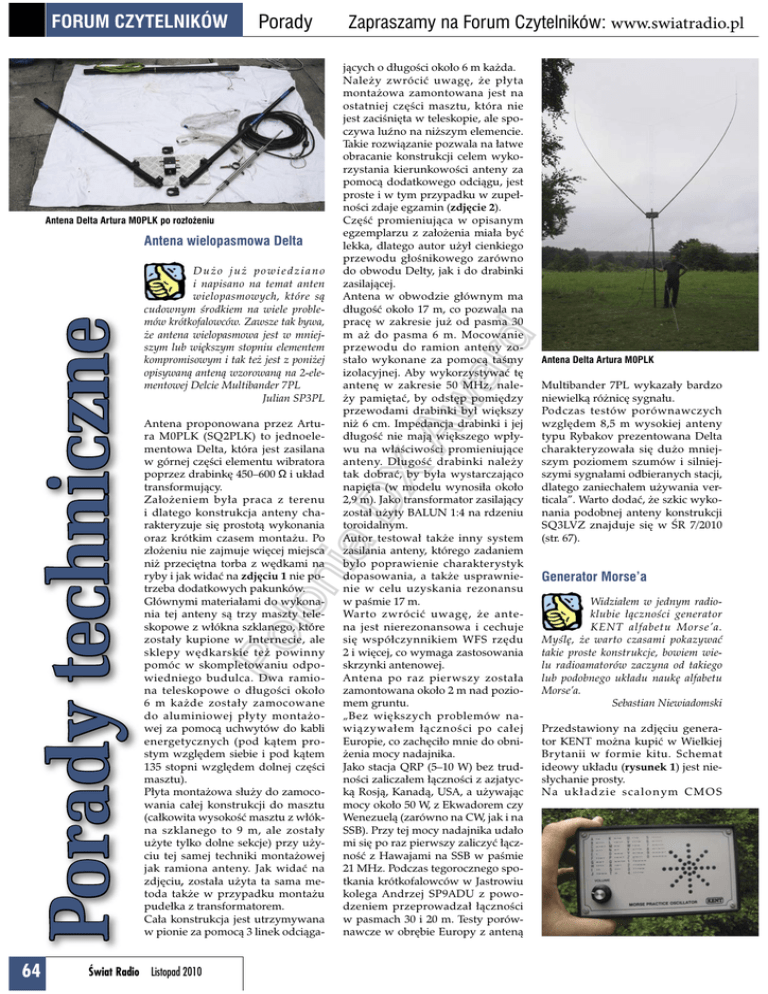

Antena wielopasmowa Delta

FORUM CZYTELNIKÓW
฀
Antena Delta Artura M0PLK po rozłożeniu
Porady techniczne
Antena wielopasmowa Delta
64
Dużo już powiedziano
i napisano na temat anten
wielopasmowych, które są
cudownym środkiem na wiele problemów krótkofalowców. Zawsze tak bywa,
że antena wielopasmowa jest w mniejszym lub większym stopniu elementem
kompromisowym i tak też jest z poniżej
opisywaną anteną wzorowaną na 2-elementowej Delcie Multibander 7PL
Julian SP3PL
Antena proponowana przez Artura M0PLK (SQ2PLK) to jednoelementowa Delta, która jest zasilana
w górnej części elementu wibratora
poprzez drabinkę 450–600 Ω i układ
transformujący.
Założeniem była praca z terenu
i dlatego konstrukcja anteny charakteryzuje się prostotą wykonania
oraz krótkim czasem montażu. Po
złożeniu nie zajmuje więcej miejsca
niż przeciętna torba z wędkami na
ryby i jak widać na zdjęciu 1 nie potrzeba dodatkowych pakunków.
Głównymi materiałami do wykonania tej anteny są trzy maszty teleskopowe z włókna szklanego, które
zostały kupione w Internecie, ale
sklepy wędkarskie też powinny
pomóc w skompletowaniu odpowiedniego budulca. Dwa ramiona teleskopowe o długości około
6 m każde zostały zamocowane
do aluminiowej płyty montażowej za pomocą uchwytów do kabli
energetycznych (pod kątem prostym względem siebie i pod kątem
135 stopni względem dolnej części
masztu).
Płyta montażowa służy do zamocowania całej konstrukcji do masztu
(całkowita wysokość masztu z włókna szklanego to 9 m, ale zostały
użyte tylko dolne sekcje) przy użyciu tej samej techniki montażowej
jak ramiona anteny. Jak widać na
zdjęciu, została użyta ta sama metoda także w przypadku montażu
pudełka z transformatorem.
Cała konstrukcja jest utrzymywana
w pionie za pomocą 3 linek odciąga-
Świat Radio Listopad 2010
฀ ฀
฀
jących o długości około 6 m każda.
Należy zwrócić uwagę, że płyta
montażowa zamontowana jest na
ostatniej części masztu, która nie
jest zaciśnięta w teleskopie, ale spoczywa luźno na niższym elemencie.
Takie rozwiązanie pozwala na łatwe
obracanie konstrukcji celem wykorzystania kierunkowości anteny za
pomocą dodatkowego odciągu, jest
proste i w tym przypadku w zupełności zdaje egzamin (zdjęcie 2).
Część promieniująca w opisanym
egzemplarzu z założenia miała być
lekka, dlatego autor użył cienkiego
przewodu głośnikowego zarówno
do obwodu Delty, jak i do drabinki
zasilającej.
Antena w obwodzie głównym ma
długość około 17 m, co pozwala na
pracę w zakresie już od pasma 30
m aż do pasma 6 m. Mocowanie
przewodu do ramion anteny zostało wykonane za pomocą taśmy
izolacyjnej. Aby wykorzystywać tę
antenę w zakresie 50 MHz, należy pamiętać, by odstęp pomiędzy
przewodami drabinki był większy
niż 6 cm. Impedancja drabinki i jej
długość nie mają większego wpływu na właściwości promieniujące
anteny. Długość drabinki należy
tak dobrać, by była wystarczająco
napięta (w modelu wynosiła około
2,9 m). Jako transformator zasilający
został użyty BALUN 1:4 na rdzeniu
toroidalnym.
Autor testował także inny system
zasilania anteny, którego zadaniem
było poprawienie charakterystyk
dopasowania, a także usprawnienie w celu uzyskania rezonansu
w paśmie 17 m.
Warto zwrócić uwagę, że antena jest nierezonansowa i cechuje
się współczynnikiem WFS rzędu
2 i więcej, co wymaga zastosowania
skrzynki antenowej.
Antena po raz pierwszy została
zamontowana około 2 m nad poziomem gruntu.
„Bez większych problemów nawiązywałem łączności po całej
Europie, co zachęciło mnie do obniżenia mocy nadajnika.
Jako stacja QRP (5–10 W) bez trudności zaliczałem łączności z azjatycką Rosją, Kanadą, USA, a używając
mocy około 50 W, z Ekwadorem czy
Wenezuelą (zarówno na CW, jak i na
SSB). Przy tej mocy nadajnika udało
mi się po raz pierwszy zaliczyć łączność z Hawajami na SSB w paśmie
21 MHz. Podczas tegorocznego spotkania krótkofalowców w Jastrowiu
kolega Andrzej SP9ADU z powodzeniem przeprowadzał łączności
w pasmach 30 i 20 m. Testy porównawcze w obrębie Europy z anteną
฀XXXTXJBUSBEJPQM
Antena Delta Artura M0PLK
Multibander 7PL wykazały bardzo
niewielką różnicę sygnału.
Podczas testów porównawczych
względem 8,5 m wysokiej anteny
typu Rybakov prezentowana Delta
charakteryzowała się dużo mniejszym poziomem szumów i silniejszymi sygnałami odbieranych stacji,
dlatego zaniechałem używania verticala”. Warto dodać, że szkic wykonania podobnej anteny konstrukcji
SQ3LVZ znajduje się w ŚR 7/2010
(str. 67).
Generator Morse’a
Widziałem w jednym radioklubie łączności generator
KENT alfabetu Morse’a.
Myślę, że warto czasami pokazywać
takie proste konstrukcje, bowiem wielu radioamatorów zaczyna od takiego
lub podobnego układu naukę alfabetu
Morse’a.
Sebastian Niewiadomski
Przedstawiony na zdjęciu generator KENT można kupić w Wielkiej
Brytanii w formie kitu. Schemat
ideowy układu (rysunek 1) jest niesłychanie prosty.
Na układzie scalonym CMOS
