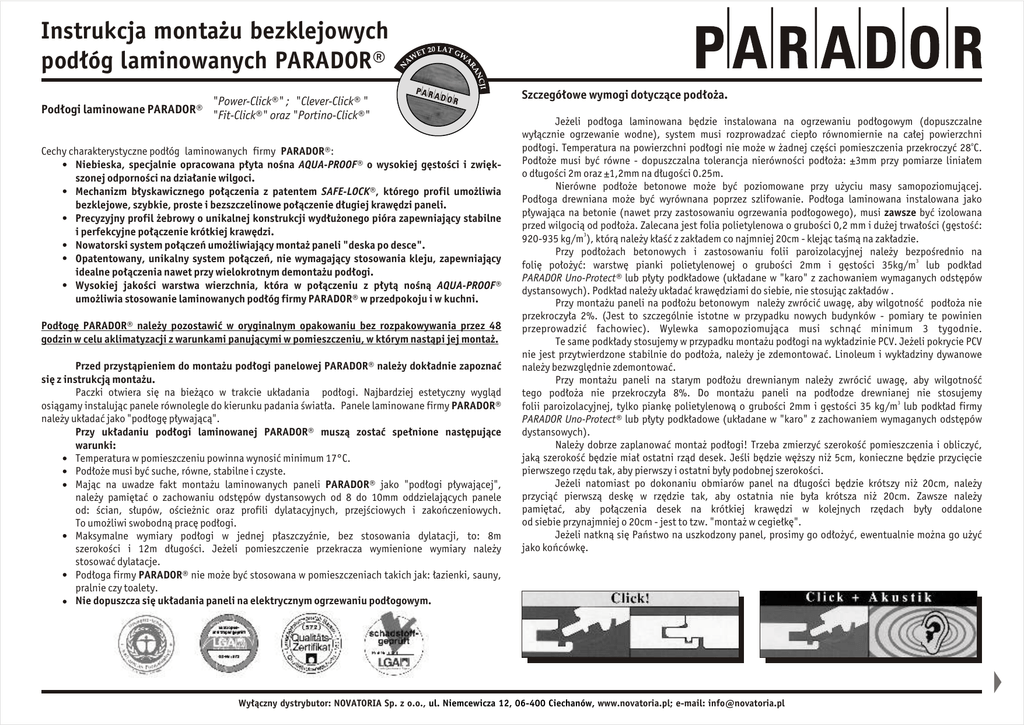

Instrukcja montażu bezklejowych
podłóg laminowanych PARADOR®
"Power-Click®" ; "Clever-Click® "
Podłogi laminowane PARADOR® "Fit-Click®" oraz "Portino-Click®"
Cechy charakterystyczne podłóg laminowanych firmy PARADOR®:
Niebieska, specjalnie opracowana płyta nośna AQUA-PROOF® o wysokiej gęstości i zwiększonej odporności na działanie wilgoci.
Mechanizm błyskawicznego połączenia z patentem SAFE-LOCK®, którego profil umożliwia
bezklejowe, szybkie, proste i bezszczelinowe połączenie długiej krawędzi paneli.
Precyzyjny profil żebrowy o unikalnej konstrukcji wydłużonego pióra zapewniający stabilne
i perfekcyjne połączenie krótkiej krawędzi.
Nowatorski system połączeń umożliwiający montaż paneli "deska po desce".
Opatentowany, unikalny system połączeń, nie wymagający stosowania kleju, zapewniający
idealne połączenia nawet przy wielokrotnym demontażu podłogi.
Wysokiej jakości warstwa wierzchnia, która w połączeniu z płytą nośną AQUA-PROOF®
umożliwia stosowanie laminowanych podłóg firmy PARADOR® w przedpokoju i w kuchni.
Podłogę PARADOR® należy pozostawić w oryginalnym opakowaniu bez rozpakowywania przez 48
godzin w celu aklimatyzacji z warunkami panującymi w pomieszczeniu, w którym nastąpi jej montaż.
Przed przystąpieniem do montażu podłogi panelowej PARADOR® należy dokładnie zapoznać
się z instrukcją montażu.
Paczki otwiera się na bieżąco w trakcie układania podłogi. Najbardziej estetyczny wygląd
osiągamy instalując panele równolegle do kierunku padania światła. Panele laminowane firmy PARADOR®
należy układać jako "podłogę pływającą".
Przy układaniu podłogi laminowanej PARADOR® muszą zostać spełnione następujące
warunki:
Temperatura w pomieszczeniu powinna wynosić minimum 17°C.
Podłoże musi być suche, równe, stabilne i czyste.
Mając na uwadze fakt montażu laminowanych paneli PARADOR® jako "podłogi pływającej",
należy pamiętać o zachowaniu odstępów dystansowych od 8 do 10mm oddzielających panele
od: ścian, słupów, ościeżnic oraz profili dylatacyjnych, przejściowych i zakończeniowych.
To umożliwi swobodną pracę podłogi.
Maksymalne wymiary podłogi w jednej płaszczyźnie, bez stosowania dylatacji, to: 8m
szerokości i 12m długości. Jeżeli pomieszczenie przekracza wymienione wymiary należy
stosować dylatacje.
Podłoga firmy PARADOR® nie może być stosowana w pomieszczeniach takich jak: łazienki, sauny,
pralnie czy toalety.
Nie dopuszcza się układania paneli na elektrycznym ogrzewaniu podłogowym.
Szczegółowe wymogi dotyczące podłoża.
Jeżeli podłoga laminowana będzie instalowana na ogrzewaniu podłogowym (dopuszczalne
wyłącznie ogrzewanie wodne), system musi rozprowadzać ciepło równomiernie na całej powierzchni
podłogi. Temperatura na powierzchni podłogi nie może w żadnej części pomieszczenia przekroczyć 28oC.
Podłoże musi być równe - dopuszczalna tolerancja nierówności podłoża: ±3mm przy pomiarze liniałem
o długości 2m oraz ±1,2mm na długości 0.25m.
Nierówne podłoże betonowe może być poziomowane przy użyciu masy samopoziomującej.
Podłoga drewniana może być wyrównana poprzez szlifowanie. Podłoga laminowana instalowana jako
pływająca na betonie (nawet przy zastosowaniu ogrzewania podłogowego), musi zawsze być izolowana
przed wilgocią od podłoża. Zalecana jest folia polietylenowa o grubości 0,2 mm i dużej trwałości (gęstość:
920-935 kg/m3), którą należy kłaść z zakładem co najmniej 20cm - klejąc taśmą na zakładzie.
Przy podłożach betonowych i zastosowaniu folii paroizolacyjnej należy bezpośrednio na
folię położyć: warstwę pianki polietylenowej o grubości 2mm i gęstości 35kg/m3 lub podkład
PARADOR Uno-Protect® lub płyty podkładowe (układane w "karo" z zachowaniem wymaganych odstępów
dystansowych). Podkład należy układać krawędziami do siebie, nie stosując zakładów .
Przy montażu paneli na podłożu betonowym należy zwrócić uwagę, aby wilgotność podłoża nie
przekroczyła 2%. (Jest to szczególnie istotne w przypadku nowych budynków - pomiary te powinien
przeprowadzić fachowiec). Wylewka samopoziomująca musi schnąć minimum 3 tygodnie.
Te same podkłady stosujemy w przypadku montażu podłogi na wykładzinie PCV. Jeżeli pokrycie PCV
nie jest przytwierdzone stabilnie do podłoża, należy je zdemontować. Linoleum i wykładziny dywanowe
należy bezwzględnie zdemontować.
Przy montażu paneli na starym podłożu drewnianym należy zwrócić uwagę, aby wilgotność
tego podłoża nie przekroczyła 8%. Do montażu paneli na podłodze drewnianej nie stosujemy
folii paroizolacyjnej, tylko piankę polietylenową o grubości 2mm i gęstości 35 kg/m3 lub podkład firmy
PARADOR Uno-Protect® lub płyty podkładowe (układane w "karo" z zachowaniem wymaganych odstępów
dystansowych).
Należy dobrze zaplanować montaż podłogi! Trzeba zmierzyć szerokość pomieszczenia i obliczyć,
jaką szerokość będzie miał ostatni rząd desek. Jeśli będzie węższy niż 5cm, konieczne będzie przycięcie
pierwszego rzędu tak, aby pierwszy i ostatni były podobnej szerokości.
Jeżeli natomiast po dokonaniu obmiarów panel na długości będzie krótszy niż 20cm, należy
przyciąć pierwszą deskę w rzędzie tak, aby ostatnia nie była krótsza niż 20cm. Zawsze należy
pamiętać, aby połączenia desek na krótkiej krawędzi w kolejnych rzędach były oddalone
od siebie przynajmniej o 20cm - jest to tzw. "montaż w cegiełkę".
Jeżeli natkną się Państwo na uszkodzony panel, prosimy go odłożyć, ewentualnie można go użyć
jako końcówkę.
Wyłączny dystrybutor: NOVATORIA Sp. z o.o., ul. Niemcewicza 12, 06-400 Ciechanów, www.novatoria.pl; e-mail: [email protected]
Instrukcja montażu bezklejowych
podłóg laminowanych PARADOR®
1
2
3
UKŁADANIE
Rys. 1 Najlepszy efekt estetyczny osiąga się układając podłogę równolegle do kierunku padania światła. W pomieszczeniach długich i wąskich zaleca
się montaż podłogi równolegle do dłuższych boków pomieszczeń niezależnie od kierunku padania światła. Do montażu należy przystąpić dopiero po
48 godzinnej aklimatyzacji, rozpoczynając od lewego narożnika pomieszczenia. Pomiędzy panelami i ścianą należy umieścić kliny rozporowe
umożliwiające zastosowanie wymaganych odstępów dystansowych wynoszących od 8 do 10mm. Pióro musi być skierowane do ściany, wpust
natomiast w kierunku pomieszczenia. Podczas montażu pierwszego rzędu należy przyciąć pióro, gdyż przy zastosowaniu wymaganych odstępów
dystansowych, listwa przypodłogowa może nie pokryć pozostawionej szczeliny. Należy przyciąć ostatnią deskę pierwszego rzędu nie zapominając
o zachowaniu szczeliny dylatacyjnej. Nie można polegać na tym, że ściany są proste. Używając naprężonego sznurka, lub kawałka drewna należy
sprawdzić, czy szczelina pomiędzy pierwszym rzędem, a ścianą jest równa. (Rys. 8 i 10) Należy instalować pierwszy rząd w linii prostej i zatrzaskiwać
kolejne panele na krótkiej krawędzi. (Rys. 4 i 5).
Rys. 2 + 3 Układanie pierwszej deski następnego rzędu również rozpoczynamy od lewej strony, od kawałka panela (nie krótszego jednak niż 20cm),
który pozostał z ostatniej deski poprzedniego rzędu. Wprowadzamy pióro instalowanego panela pod kątem 25o we wpust długiej krawędzi panela
rzędu poprzedzającego. Następnie dociskając długie krawędzie obu desek powoli opuszczamy deskę instalowaną powodując precyzyjne
zamontowanie długiej krawędzi.
4
5
6
Rys. 4 + 5 Kolejny panel należy zamontować na długiej krawędzi w sposób opisany powyżej, tak aby krótka krawędź montowanego panela znajdowała
się jak najbliżej panela poprzedzającego w tym samym rzędzie. Używając drewnianego klocka dobijającego i młotka należy uderzać w pióro
krótkiej krawędzi montowanego panela do momentu automatycznego zatrzaśnięcia zamka na krótkiej krawędzi.
Rys. 6 Do odznaczenia panela przed przycięciem na krótkiej krawędzi, należy używać kąta prostego. Przycinając panel piłką ręczną, piłką z tarczą
obrotową lub wyżynarką z zębami skierowanymi do dołu, docinamy panel wzorem dekoracyjnym do góry. Przy użyciu wyżynarki z ostrzem, której zęby
są skierowane do góry przycinamy panel wzorem dekoracyjnym do dołu.
Rys. 7 Montując ostatni panel w rzędzie, po zainstalowaniu długiej krawędzi przy użyciu łyżki stolarskiej należy docisnąć panel powodując zamknięcie
połączenia na krótkiej krawędzi.
Rys. 8 + 10 Należy użyć kawałka panela z odpadu w celu dopasowania ostatniego rzędu do faktycznego kształtu ściany, pamiętając przy tym o
zachowaniu odstępów dystansowych od 8 do 10mm pomiędzy ścianą a panelami.
7
8
9
Rys. 9 Podłoga bezpośrednio po zamontowaniu jest gotowa do użytkowania. Należy zwrócić uwagę, aby przed przystąpieniem do zamontowania
listew przypodłogowych, zostały usunięte wszystkie klocki dystansowe.
Rys. 11 Aby skrócić drewnianą futrynę, należy użyć kawałka panela z odpadów montażowych (zachowując wszystkie elementy, które będą
zastosowane pod panelem) i dociąć futrynę opierając piłę o ten kawałek panela, który pomoże ustalić wysokość docięcia futryny.
Rys. 12 Aby przyciąć panel przy przewodach instalacji grzewczej, należy - pamiętając o odstępach dystansowych - odmierzyć odległość od ściany do
środka przewodu. Następnie nawiercić otwory o średnicy większej o 20mm od średnicy przewodów i wyciąć pod kątem 45o klin w panelu, tak jak na
rysunku. Po zamontowaniu deski należy nanieść klej w miejscu nacięcia i dokleić do pozostałej części podłogi, nie zapominając o zachowaniu
odstępu dystansowego także w tym miejscu.
10
11
12
Montaż w niedostępnych miejscach: Pod nisko osadzonymi kaloryferami, oraz pod drewnianymi ościeżnicami. Jeżeli nie można pod kątem wsunąć
panela i zatrzasnąć, zalecane jest usunięcie mechanizmu spodniej strony pióra i sklejenie paneli. W tym celu należy nanieść klej na dolną część
wpustu i leżące deski połączyć ze sobą wciskając jedną w drugą (tak jak w podłogach tradycyjnie klejonych).
Poza tym wyjątkiem producent nie zaleca klejenia laminowanych paneli podłogowych ze sobą.
Demontaż: Należy podnieść cały ostatni rząd paneli i wyciągnąć go ukośnie. Następnie rozmontować krótkie połączenia. Najlepszym sposobem
demontażu krótkich krawędzi jest wysuwanie pojedyńczych paneli zdemontowanego rzędu. Należy uderzać w pióro długiej krawędzi wybijanego
panela przy użyciu młotka oraz dobijaka.
Utrzymanie czystości: Jedną z zalet, jakie posiadają podłogi firmy PARADOR® jest ich łatwość w utrzymaniu czystości. Konieczne jest tylko
odkurzanie odkurzaczem wyposażonym w miękką szczotkę i okresowe przecieranie wilgotną ścierką (ewentualnie z dodatkiem płynu czyszczącego do
paneli PARADOR®). Zabrania się stosowania środków natłuszczających, nabłyszczających lub czyszczących z zawartością mydła. Należy pamiętać
o zastosowaniu wycieraczek, zarówno na zewnątrz jak i wewnątrz domu, gdyż wnoszone błoto i piasek mogą zniszczyć podłogę. Nie należy dopuszczać
do zalania podłogi. Nogi mebli powinny zawsze być zabezpieczone filcowymi podkładkami ochronnymi, co pomoże uniknąć wgnieceń
i zarysowań podłogi. Meble na kółkach muszą być zaopatrzone w kółka miękkie-gumowe.
