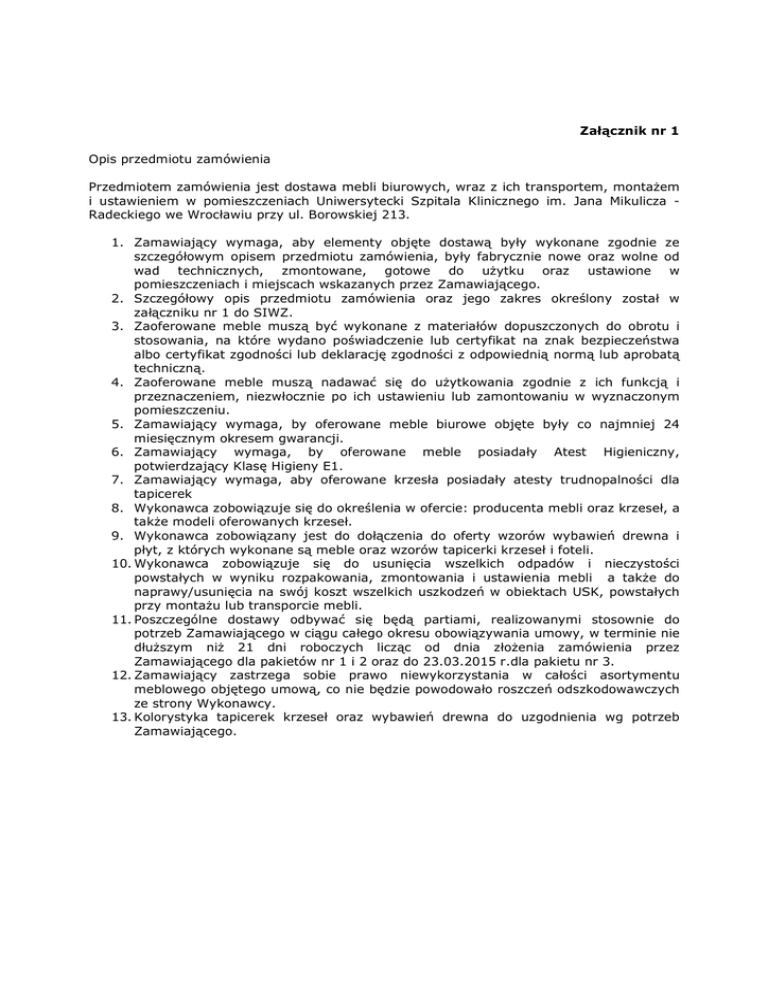

Załącznik nr 1
Opis przedmiotu zamówienia
Przedmiotem zamówienia jest dostawa mebli biurowych, wraz z ich transportem, montażem
i ustawieniem w pomieszczeniach Uniwersytecki Szpitala Klinicznego im. Jana Mikulicza Radeckiego we Wrocławiu przy ul. Borowskiej 213.
1. Zamawiający wymaga, aby elementy objęte dostawą były wykonane zgodnie ze
szczegółowym opisem przedmiotu zamówienia, były fabrycznie nowe oraz wolne od
wad technicznych, zmontowane, gotowe do użytku oraz ustawione w
pomieszczeniach i miejscach wskazanych przez Zamawiającego.
2. Szczegółowy opis przedmiotu zamówienia oraz jego zakres określony został w
załączniku nr 1 do SIWZ.
3. Zaoferowane meble muszą być wykonane z materiałów dopuszczonych do obrotu i
stosowania, na które wydano poświadczenie lub certyfikat na znak bezpieczeństwa
albo certyfikat zgodności lub deklarację zgodności z odpowiednią normą lub aprobatą
techniczną.
4. Zaoferowane meble muszą nadawać się do użytkowania zgodnie z ich funkcją i
przeznaczeniem, niezwłocznie po ich ustawieniu lub zamontowaniu w wyznaczonym
pomieszczeniu.
5. Zamawiający wymaga, by oferowane meble biurowe objęte były co najmniej 24
miesięcznym okresem gwarancji.
6. Zamawiający wymaga, by oferowane meble posiadały Atest Higieniczny,
potwierdzający Klasę Higieny E1.
7. Zamawiający wymaga, aby oferowane krzesła posiadały atesty trudnopalności dla
tapicerek
8. Wykonawca zobowiązuje się do określenia w ofercie: producenta mebli oraz krzeseł, a
także modeli oferowanych krzeseł.
9. Wykonawca zobowiązany jest do dołączenia do oferty wzorów wybawień drewna i
płyt, z których wykonane są meble oraz wzorów tapicerki krzeseł i foteli.
10. Wykonawca zobowiązuje się do usunięcia wszelkich odpadów i nieczystości
powstałych w wyniku rozpakowania, zmontowania i ustawienia mebli a także do
naprawy/usunięcia na swój koszt wszelkich uszkodzeń w obiektach USK, powstałych
przy montażu lub transporcie mebli.
11. Poszczególne dostawy odbywać się będą partiami, realizowanymi stosownie do
potrzeb Zamawiającego w ciągu całego okresu obowiązywania umowy, w terminie nie
dłuższym niż 21 dni roboczych licząc od dnia złożenia zamówienia przez
Zamawiającego dla pakietów nr 1 i 2 oraz do 23.03.2015 r.dla pakietu nr 3.
12. Zamawiający zastrzega sobie prawo niewykorzystania w całości asortymentu
meblowego objętego umową, co nie będzie powodowało roszczeń odszkodowawczych
ze strony Wykonawcy.
13. Kolorystyka tapicerek krzeseł oraz wybawień drewna do uzgodnienia wg potrzeb
Zamawiającego.
Szczegółowe opisy mebli
1. Fotel obrotowy na kółkach
Rysunek poglądowy
Fotel obrotowy
°
°
°
°
°
°
°
na kółkach z mechanizmem synchronicznym, na podnośniku gazowym powinien posiadać:
Średnica podstawy ok.700 mm
Regulacja wysokości fotela ok.1050 mm –1170 mm
Wysokość oparcia ok.655 mm
Szerokość oparcia ok.430 mm
Głębokość siedziska ok.470 mm
Szerokość siedziska ok.455 mm
Podłokietniki z miękką nakładką regulowane w górę i dół (zakres ok. 80mm) podłokietniki:
konstrukcja nylonowa czarna/nakładka poliuretanowa, regulowana przód-tył (zakres 60 mm),
regulację podłokietników obsługuje przycisk znajdujący się z przodu podłokietnika.
Fotel musi posiadać:
°
Oparcie wykonane na bazie plastikowej ramy i rozpiętej na niej półprzeźroczystej, elastycznej
membrany (kolor membrany: szary), posiada regulacje w zakresie 50 mm. Wyposażone w regulację
wysokości podparcia lędźwiowego (zakres ok.70 mm). Regulacja podparcia lędźwiowego (w formie
poduszki lędźwiowej) jest łatwo dostępna dla użytkownika fotela lewą lub prawą ręką.
°
Oparcie wyraźnie wyprofilowane do kształtu kręgosłupa w części podtrzymującej odcinek lędźwiowo
– krzyżowy;
°
Siedzisko na bazie sklejkowej formatki i pianki ciętej, wykończone od spodu plastikowym panelem
maskującym.
° Pianka na siedzisku trudnopalna (wymagane oświadczenie producenta o zastosowaniu pianki
trudnopalnej dla dostarczonej partii foteli).
° Poduszka siedziska posiada wyraźne krawędzie i powierzchnie boczne zszywane są z kawałków
tkaniny, siedzisko posiada zaokrągloną krawędź przednią.
° Podstawa pięcioramienna wykonana z plastiku w kolorze czarnym o średnicy całkowitej ok. 700mm.
° Kółka jezdne z przeznaczeniem na twarde podłoże, umożliwiające swobodne przemieszczanie się
podczas pracy, wyposażone w hamulec zapobiegający odjeżdżaniu krzesła bez obciążenia.
° Mechanizm synchroniczny samo ważący – siła sprężyny dopasowuje się automatycznie do ciężaru
użytkownika, z blokadą oparcia w 4 położeniach (zakres regulacji odchylenia: oparcia 15°, siedziska
6,5° Nie dopuszcza się mechanizmu ze sprężyną regulowaną ręcznie.
Oparcie krzesła posiada membranę o parametrach nie gorszych niż:
° Ścieralność : 100 000 cykli Martindale wg EN ISO 12947-2:2007
° Trudnopalność wg BS EN 1021:2006 - 1
°
°
°
Skład : 66% Polyester , 34 % Polyamid
Gramatura 315 g/mb
możliwość zmywania na mokro
Konieczność przedstawienia próbnika kolorów membran.
Siedzisko tapicerowane tkaniną o udokumentowanych parametrach nie gorszych niż :
° Ścieralność : 150.000 cykli Martindale
° Trudnopalność według normy BN EN 1021-1:2007
° Odporność na pilling 4-5
° Skład : poliester 100%
° Gramatura 366 g/m2
°
°
2.
Fotel musi posiadać opinie zgodności z wymaganiami norm wystawione przez niezależne jednostki
badawcze :
PN- EN 1335-1:2004, PN-EN 1335- 2:2009, PN-EN 1335-3:2009/AC:2010 w zakresie wymiarów,
wymagań wytrzymałościowych oraz bezpiecznych rozwiązań konstrukcyjnych.
Krzesło stacjonarne na 4 nogach
Rysunek poglądowy
Wymagane wymiary:
° Szerokość siedziska ok.445 mm mierzona w najszerszym miejscu
° Szerokość oparcia ok.430 mm mierzona w najszerszym miejscu
° Głębokość siedziska ok.420 mm
° Wysokość siedziska ok.450 mm
° Wysokość oparcia ok.390 mm
° Wysokość całkowita krzesła ok.795 mm
° Szerokość całkowita krzesła ok. 540 mm
° Głębokość całkowita krzesła ok.515 mm
Krzesło powinno posiadać:
° Funkcja sztaplowania min.20 sztuk
° Kubełkowe jednoelementowe siedzisko z oparciem wykonane z polipropylenu o geometrycznym
prostym kształcie
° Kubełek jest bardzo elastyczny, a oparcie mocno ugina się pod naciskiem pleców
° Kubełek w kolorze do uzgodnienia z inwestorem spośród min.8 kolorów
° Pomiędzy oparciem i siedziskiem otwór o kształcie prostokąta o wymiarach ok.130 mm x 45 mm
° Oparcie o kształcie zbliżonym do prostokąta wyoblone w dwóch płaszczyznach
° Plastik na oparciu i siedzisku z przodu posiada wyraźnie wyodrębniona chropowatą powierzchnię.
Boczne elementy kubełka są gładkie.
° Stelaż wykonany ze stalowej chromowanej rury o średnicy ok.19 mm
° Stelaż o kształcie odwróconej litery V
° Stelaż zakończony plastikowymi stopkami o kształcie kopytka
° Stopki przedłużone do wewnątrz krzesła posiadają łukowy kształt odpowiadający średnicy rury
stelaża, które dystansują stelaże podczas układania na sobie kolejnych krzeseł
° Stelaż mocowany jest wyłącznie pod siedziskiem
Wymagane wyniki badań zgodności z normą EN 13761:2004 i EN 1728:2000
wytrzymałościowych i bezpiecznych rozwiązań konstrukcyjnych.
w zakresie wymagań
Wymaga się, aby producent krzesła posiadał i dostarczył certyfikat ISO 9001 oraz ISO 14001.
3.
Krzesło stacjonarne na 4 nogach
Rysunek poglądowy
Wymagane wymiary:
° Szerokość siedziska ok.400 mm mierzona w najszerszym miejscu
° Szerokość oparcia ok.390 mm mierzona w najszerszym miejscu
° Wysokość siedziska ok.450 mm
° Wysokość krzesła ok.845 mm
° Głębokość siedziska ok.430 mm
° Całkowita szerokość krzesła ok.510 mm
° Całkowita głębokość krzesła ok.525 mm
Krzesło powinno posiadać:
° Funkcja sztaplowania minimum 10 sztuk
° Siedzisko i oparcie wykonane ze sklejki bukowej laminowanej o grubości ok.9 mm.
° Krzesło dostawione do ściany zachowuje dystans do oparcia (oparcie nie rysuje ściany)
° Siedzisko wraz z oparciem wykonane jako jeden element.
° Kubełek na oparciu ukształtowany w taki sposób, że na środku widoczne jest wyraźne wybrzuszenie
stanowiące podparcie lędźwiowe.
° Kubełek siedziska z przodu i z tyłu pokryty laminatem CPL (kolor do uzgodnienia z Zamawiającym).
Ze względu na parametry użytkowe nie dopuszcza się lakierowanej sklejki.
° Stelaż wykonany z rury o średnicy ok.18x2 mm, ,metalowy, malowany proszkowo( kolor do
uzgodnienia z Zamawiającym)
° Nogi ustawione pod katem do podłoża zaślepione plastikowymi przegubowymi stopkami
° Nogi wykonane z symetrycznie ugiętych dwóch odcinków rury połączonej spawem pod siedziskiem
° Siedzisko połączone ze stelażem za pośrednictwem plastikowych podkładek siodłowych
dopasowanych do kształtu rury. Otwory montażowe w sklejce wyposażone w metalowe gwintowane
okucia. Siedzisko nie jest przewiercane na wylot.
° Zaczepy chowane pod siedzisko służące do łączenia krzeseł w rzędy. Wykonane z prętów. Po
obróceniu i schowaniu pod siedzisko blokowane w tej pozycji.
Wymagane dokumenty:
° Świadectwo z badań
wystawiona przez niezależną jednostkę badawczą dotycząca zgodności
produktu z normą PN-EN 15373:2010 minimum poziom 2 w zakresie wytrzymałości, trwałości i
bezpieczeństwa dla mebli niedomowych.
° Przedstawienie świadectwa z badań według norm PN EN 13761, PN-EN 1728, PN-EN 1022 uważa się
za niewystarczające.
° Sprawozdanie z badań zapalności sklejki wystawione przez niezależną jednostkę badawczą
dotyczące zgodności produktu z wymaganiami norm PN-EN 1021-1:2007 oraz PN-EN 1021-2:2007
° Sprawozdanie z badań toksycznych produktów spalania sklejki wystawione przez niezależną
jednostkę badawczą dotyczące zgodności produktu z wymaganiami normy PN-88/B-02855:1988
4.
Fotel okolicznościowy
Rysunek poglądowy
°
°
°
°
°
Wymiary:
5.
Fotel okolicznościowy na płozie (rura metalowa o przekroju fi 16 mm, chromowana (błyszcząco) płoza
ze stopkami z tworzywa sztucznego kol. czarnym z podkładką filcową - do podłóg twardych).
Oparcie i siedzisko fotela w kształcie jednolitego kubełka z podłokietnikami;
Kubełek posiada konstrukcję metalową, oblaną integralną pianką poliuretanową
Fotel w całości tapicerowany materiałem obiciowym typu ECO SKÓRA z atestem trudnopalności PN EN
1021-1. Skład materiału to nośnik 100% bawełna, powłoka 100% Poliuretan. Tkanina posiada atest na
scieranie 250 000 cykli Martindale (PN EN 344);
Fotel tapicerowany w taki sposób że szwy fotela wykonane są kontrastowymi nićmi w stosunku do
koloru tapicerki;
°
°
°
°
°
°
°
wysokość całkowita: około 870 mm
wysokość siedziska :około 470 mm
szerokość siedziska :około 430 mm
głębokość siedziska: około 460 mm
rozstaw nóg:
około 500 mm
głębokość całkowita: około 600 mm
wysokość podłokietników:
około 660 mm
Siedziska recepcyjne – zestaw
zdjęcie poglądowe
W skład zestawu wchodzą:
• 1 sofa dwuosobowa bez podłokietników, uchwyt z 1 strony
• 1 sofa trzyosobowa bez podłokietników, uchwyt z 1 strony
• 1 blat łączący 540 x 560 mm, o grubości ok. 25 mm
a. Sofa 2- osobowa:
Wymiary:
•
Długość całkowita ok. 1650mm
•
Wysokość całkowita ok. 840 mm
•
Wysokość siedziska 450 mm,
•
Głębokość siedziska ok. 500 mm
•
Głębokość całkowita sofy ok. 710 mm
b. Sofa
•
•
•
•
•
3- osobowa:
Długość całkowita ok. 1100mm
Wysokość całkowita ok. 840 mm
Wysokość siedziska 450 mm,
Głębokość siedziska ok. 500 mm
Głębokość całkowita sofy ok. 710 mm
Sofy połączone ze sobą narożnym blatem łączącym.
Stelaż sof wykonany z rury metalowej o przekroju fi 40 mm, chromowany, błyszczący. Nogi stelażu sof, wystają
poza obręb siedziska, co powoduje, że oparcie nie dotyka ściany.
• Siedziska sof wykonane z płyty wiórowej, pianki poliuretanowej wylewanej o gęstości 55kg/m3, obite
tkaniną zmywalną typu ECO SKÓRA z atestem trudnopalności PN EN 1021-1. Skład materiału to nośnik
100% bawełna, powłoka 100% Poliuretan. Tkanina posiada atest na scieranie 250 000 cykli Martindale (PN
EN 344); Kolor obicia do wyboru przez Zamawiającego.
6.
Wieszak na płycie meblowej
Rysunek poglądowy
°
°
°
°
°
°
°
Wieszak podwójny wykonany ze stali nierdzewnej, wykończenie matowe.
Mocowany do drzwi lub ściany na 2 śruby ze stali nierdzewnej.
Wymiary wieszaka: wysokość 44 mm, szerokość 55 mm, głębokość 45 mm
wieszak w ilości 5 szt., przymocowane w odstępach do płyty meblowej przystosowanej do zawieszenia na
ścianie.
wymiary płyty meblowej 500 x 1200 x 18 mm.
wąskie krawędzie płyty zabezpieczone z 4 stron PCV 2 mm w kolorze płyty,
kolory płyty meblowej do uzgodnienia z Zamawiającym.
7.
Stół kawiarniany kwadratowy o boku 800mm wys. 735 ( wymiar +/-10 )
Rysunek poglądowy stelaża
°
°
°
°
8.
Blat werzalitowy o wymiarach 900 x 900mm, wykończony HPL, kolor do uzgodnienia z Zamawiającym.
Stelaż kolumnowy, złożony z nogi rurowej stalowej (Ø410 mm) wyposażonej w okrągłą podstawę
połączonej z blatem 4 wspornikami zapewniający stabilność stolika.
Stelaż ze stali, malowanej dwukrotnie proszkowo, wyposażony w stopki regulujące nierówności nawierzchni
w zakresie max.8 mm.
Kolor blatu i stelażu do uzgodnienia z Zamawiającym;
Biurko prostokątne o wymiarach
1200 (+/-20 mm) x 600 (+/-20 mm) x H 720-880 (regulacja nóg)
BLAT
°
°
°
°
°
°
°
STELAŻ
°
kolor blatu do uzgodnienia z Zamawiającym
blat wykonany z płyty wiórowej trzywarstwowej o grubości 25 mm obustronnie melaminowanej lub
obustronnie pokrytej laminatem.
gęstość płyty minimum 620 kg/m3, klasa higieniczności E1.
Krawędzie blatów zabezpieczone obrzeżem ABS o grubości minimum 2 mm w kolorze płyty bez
ostrych krawędzi.
blat biurka wyposażony w przepust kablowy o średnicy 60 mm w miejscu wskazanym przez
Zamawiającego.
w komplecie 2 plastikowe uchwyty do mocowania i prowadzenia okablowania pod blatem.
kolor blatu do uzgodnienia z Zamawiającym
stelaż
metalowy,
malowany
dwukrotnie
proszkowo
(kolor
do
uzgodnienia
z Zamawiającym),
° nogi okrągłe fi 43 mm; sposób łączenia nóg ze stelażem biurka powinien zapewnić dużą stabilność
konstrukcji; nogi biurka powinny posiadać zakres regulacji wysokości 72-88cm; do nóg powinny być
zamocowane osłony regulatorów wykonanych z rury chromowanej.
Spełniać wymagania zawarte w: PN-EN- 527-1:2011, PN-EN- 527-2:2004. Certyfikat zgodności należy złożyć razem
z ofertą.
AKCESORIA
° Biurko posiada płytową osłonę na nogi
° Uchwyt metalowy na komputer stacjonarny wykończony tak samo jak stelaż biurka, posiada
regulację wielkości dzięki temu można na nim bezpiecznie postawić większość stacji PC dostępnych
na
rynku
–
wymiary
stacji
do
uzgodnienia
z Zamawiającym
° Blat biurka wyposażony jest w uchwyt stojący na monitor, umożliwiający regulację wysokości
monitora. Uchwyt zamocowany w sposób stabilny bez niszczenia blatu przez np. wiercenie w płycie.
° Udźwig uchwytu minimum 8 kg;
° Uchwyt umożliwia obrót monitora o 360 stopni w osi uchwytu;
° Rozstaw
śrub
umożliwiający
montaż
większości
monitorów,
do
uzgodnienia
z Zamawiającym
uchwyt na monitor- rysunek poglądowy
Rysunek poglądowy- mocowanie do biurka
Mocowanie uchwytu na monitor do blatu biurka, po dosunięciu biurka z uchwytem do ściany zostaje szczelina nie
większa niż 10 mm.
9.
Aneks kuchenny według projektu
°
°
°
°
°
°
°
°
°
Blat grubości 38mm z laminatu HPL.
Fronty płyta laminowana wykończona obrzeżem PVC grubości 2mm.
Cokół płyta laminowana z uszczelką silikonową.
3 Szuflady typu multitech, silent system.
Szafki górne z uchwytami (jak szuflady),
Szuflady dolne uchwyt listwowy np. UKW 5 kolor aluminium lub równoważny o nie gorszych parametrach.
Uchwyt listwowy przez całą szerokość frontu.
Szafki dolne wyposażone w nóżki regulacyjne.
W szafce górnej kuchenka mikrofalowa do zabudowy
Sprzęt AGD po stronie Zamawiającego, należy uwzględnić miejsce w szafkach górnych na powyższy sprzęt
oraz ich montaż. Kolorystyka do uzgodnienia z Zamawiającym.
°
°
10.
Dokładne wymiary do sprawdzenia przed realizacją zamówienia
Montaż mebli i wszystkich urządzeń do zabudowy
Lada recepcyjna nr 2 - według projektu
°
°
°
°
°
°
°
°
Lada wykonana z płyty meblowej wykończonej na powierzchni laminatem HPL.
Widoczne krawędzie łączone pod kątem 45°.
Górna część lady (nadstawka) wykończona szkłem hartowanym malowanym od spodu, szkło zamontowane
w sposób bezpieczny dla użytkownika.
Cokół cofnięty wykonany z laminatu HPL stal z uszczelką silikonową.
Kolor lady uzgodnienia z Zamawiającym,
Lada wyposażona w uchwyty i przepusty na kable
Montaż mebli i wszystkich urządzeń do zabudowy
Wymiary lady do sprawdzenia w naturze przed realizacją zamówienia
