Projekt kanalizacji sanitarnej w miejscowości Abramowice Prywatne

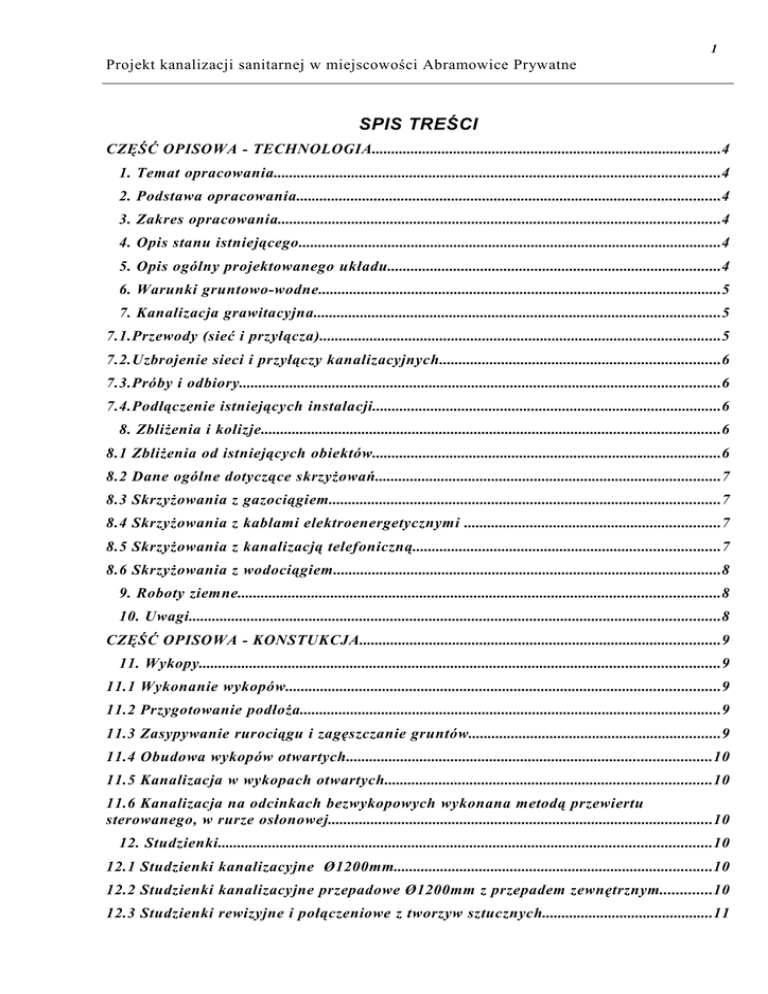

SPIS TREŚCI
CZĘŚĆ OPISOWA - TECHNOLOGIA..........................................................................................4
1. Temat opracowania...................................................................................................................4
2. Podstawa opracowania.............................................................................................................4
3. Zakres opracowania..................................................................................................................4
4. Opis stanu istniejącego.............................................................................................................4
5. Opis ogólny projektowanego układu......................................................................................4
6. Warunki gruntowo-wodne........................................................................................................5
7. Kanalizacja grawitacyjna.........................................................................................................5
7.1.Przewody (sieć i przyłącza).......................................................................................................5
7.2.Uzbrojenie sieci i przyłączy kanalizacyjnych........................................................................6
7.3.Próby i odbiory............................................................................................................................6
7.4.Podłączenie istniejących instalacji..........................................................................................6
8. Zbliżenia i kolizje......................................................................................................................6
8.1 Zbliżenia od istniejących obiektów..........................................................................................6
8.2 Dane ogólne dotyczące skrzyżowań.........................................................................................7
8.3 Skrzyżowania z gazociągiem.....................................................................................................7
8.4 Skrzyżowania z kablami elektroenergetycznymi ..................................................................7
8.5 Skrzyżowania z kanalizacją telefoniczną...............................................................................7
8.6 Skrzyżowania z wodociągiem....................................................................................................8
9. Roboty ziemne............................................................................................................................8
10. Uwagi.........................................................................................................................................8
CZĘŚĆ OPISOWA - KONSTUKCJA.............................................................................................9
11. Wykopy......................................................................................................................................9
11.1 Wykonanie wykopów................................................................................................................9
11.2 Przygotowanie podłoża............................................................................................................9
11.3 Zasypywanie rurociągu i zagęszczanie gruntów.................................................................9
11.4 Obudowa wykopów otwartych..............................................................................................10
11.5 Kanalizacja w wykopach otwartych....................................................................................10
11.6 Kanalizacja na odcinkach bezwykopowych wykonana metodą przewiertu
sterowanego, w rurze osłonowej...................................................................................................10
12. Studzienki...............................................................................................................................10
12.1 Studzienki kanalizacyjne Ø1200mm..................................................................................10
12.2 Studzienki kanalizacyjne przepadowe Ø1200mm z przepadem zewnętrznym.............10
12.3 Studzienki rewizyjne i połączeniowe z tworzyw sztucznych............................................11
2
12.4 Studzienki kanalizacyjne Ø1000mm na przykanalikach...............................................11
12.5 Studzienka poboru próbek ścieków ....................................................................................11
13. Odtworzenie nawierzchni.....................................................................................................12
13.1 Odtworzenie jezdni asfaltowej..............................................................................................12
13.2 Odtworzenie poboczy..............................................................................................................12
13.3 Wymiana nawierzchni chodnika z płytek betonowych na kostkę brukową (chodnik
wzdłuż ulicy Zorzy).........................................................................................................................12
13.4 Odtworzenie nawierzchni z kostki brukowej (istn. chodniki, drogi rowerowe)..........13
13.5 Odtworzenie jezdni i wjazdów z kostki brukowej..............................................................13
13.6 Odtworzenie nawierzchni z płyt drogowych betonowych................................................13
13.7 Odtworzenie nawierzchni z betonu.....................................................................................13
13.8 Odtworzenie nawierzchni na drogach gruntowych..........................................................13
13.9 Odtworzenie trawnika............................................................................................................13
13.10 Tereny uprawne....................................................................................................................14
14. Zabezpieczenie uzbrojenia podziemnego..........................................................................14
15. Warunki techniczne prowadzenia robót............................................................................14
16. Normy......................................................................................................................................14
ZESTAWIENIE MATERIAŁÓW.................................................................................................15
17. Zestawienie długości sieci kanalizacyjnej i studzienek.................................................15
18. Zestawienie przyłączy...........................................................................................................15
ZAŁĄCZNIKI
1..Opinia ZUDP nr GGN.6630-197/2013 z dnia 05.03.2013r. wraz z trzema załącznikami:
• warunki techniczne wydane przez Karpacką Spółkę Gazownictwa nr
KSGIV /OTE/68b/015/2/13 z dnia 04.03.2013r. - załącznik nr 1
• warunki techniczne wydane przez Karpacką Spółkę Gazownictwa nr
KSGIV/OTE/68e/003/1/13 z dnia 04.03.2013r. - załącznik nr 2
• warunki techniczne wydane przez GAZ-SYSTEM – załącznik nr 3
2.. Decyzja ZDP nr DR.4334-101/13 z dnia 19.04.2013r.
3.. Oświadczenie, uprawnienia i zaświadczenie projektantów.
CZĘŚĆ RYSUNKOWA
1. Orientacja
skala 1:10 000
2. Projekt zagospodarowania terenu - ul. Zorzy
skala 1:1000
3. Projekt zagospodarowania terenu - ul. Sachsów
skala 1:1000
4. Profil podłużny kanalizacji grawitacyjnej - obieg nr Z
skala 1:100/1000
5. Profil podłużny kanalizacji grawitacyjnej - obieg nr B
skala 1:100/1000
6. Profil podłużny kanalizacji grawitacyjnej - obieg nr A
skala 1:100/1000
7. Profil podłużny kanalizacji grawitacyjnej - obieg nr C
skala 1:100/1000
3
8. Profil podłużny kanalizacji grawitacyjnej - obieg nr C
skala 1:100/1000
9. Profil podłużny kanalizacji grawitacyjnej - obieg nr D
skala 1:100/1000
10. Profil podłużny kanalizacji grawitacyjnej - obieg nr E
skala 1:100/1000
11. Zabezpieczenie wykopów
12. Schemat montażowy studzienki Ø 120
skala 1:25
13. Schemat montażowy studzienki Ø 120 z kaskadą zewnętrzną
skala 1:25
14. Schemat montażowy studzienki Ø 100
skala 1:25
15. Schemat studzienki z tworzywa sztucznego
16. Zestawienie przewiertów dla rury o d=200
17. Zestawienie przewiertów dla rury o d=160
18. Rury osłonowe w wykopie otwartym dla rury o d=200
19. Rury osłonowe w wykopie otwartym dla rury o d=160
20. Zabezpieczenie rury Ø < 100mm
21. Zabezpieczenie rury Ø ≥ 100mm
22. Zabezpieczenie kabli energetycznych lub telefonicznych
23. Schemat montażowy studzienki Z-1
24. Zabezpieczenie włazu studzienki Z-1
4
CZĘŚĆ OPISOWA - TECHNOLOGIA
1.
Temat opracowania
Tematem niniejszego opracowania jest projekt budowlano-wykonawczy kanalizacji
sanitarnej w miejscowości Abramowice Prywatne.
2.
Podstawa opracowania
Podstawą niniejszego opracowania jest:
a)
zlecenie Inwestora i zawarta umowa z BPSW-Ś "EKOSAN" w Lublinie Nr umowy
376/09/11
b)
koncepcja programowo-przestrzenna Kanalizacji sanitarnej dla miejscowości:
Kalinówka cz.II i Kazimierzówka w Gminie Głusk opracowana przez - mgr inż.
Bolesława Kowalczyka upr. bud. nr 280/Lb/76
c)
dokumentacja geotechniczna dla kanalizacji sanitarnej w Abramowicach
Prywatnych i Kalinówce opracowana przez - mgr inż. Jana Steca upr. geol. CUG Nr
070664;
d)
decyzja ZDP nr DR.4334-101/13 z dnia 19.04.2013r.
e)
opinia ZUDP nr GGN.6630-197/2013 z dnia 05.03.2013r.
f)
uzgodnienia z Inwestorem
g)
aktualny podkład sytuacyjno-wysokościowy
h)
obowiązujące normy i przepisy
i)
katalogi i wytyczne producentów
3.
Zakres opracowania
W zakres niniejszego opracowania wchodzi projekt budowlano-wykonawczy
kanalizacji sanitarnej zbiorczej w miejscowości Abramowice Prywatne.
Zakres opracowania obejmuje wszystkie roboty technologiczne i konstrukcyjne
związane z budową kanalizacji sanitarnej.
4.
Opis stanu istniejącego
Obszar objęty opracowanie nie posiada zorganizowanego systemu odprowadzania
ścieków. Istniejące budynki posiadają lokalny system odprowadzania ścieków do
bezodpływowych zbiorników lub przydomowej oczyszczalni ścieków.
5.
Opis ogólny projektowanego układu
Projektuje się kanalizację sanitarną - grawitacyjną.
Kolektor główny zbiorczy zaprojektowano w istniejącym chodniku w pasie drogi
powiatowej nr 2273L Lublin-Abramowice Prywatne. Główny kolektor boczny i pozostałe
kolektory boczne zaprojektowano w drogach prywatnych lub w poboczach dróg gminnych.
Do kolektorów grawitacyjnych podłączone będą przykanaliki z poszczególnych
posesji, na które uzyskano zgody właścicieli (126 szt.)
Trasę przebiegu inwestycji pokazano na mapach w skali 1:1 000
Projektowana sieć kanalizacyjna odprowadzać będzie ścieki do pompowni ścieków, która
będzie tłoczyć ścieki do projektowanego kanału sanitarnego w ul. Zorzy, a następnie
ścieki popłyną istniejącym kolektorem NII do oczyszczalni ścieków HAJDÓW w Lublinie.
6.
5
Warunki gruntowo-wodne
Warunki gruntowo-wodne w rejonie tras kanalizacji określono na podstawie
dokumentacji geologicznej wymienionej w p.2.c.
Z dokumentacji tej wynika, że na badanym obszarze występują dwa typy gruntów:
• Q- holoceńskie deluwia pył, glina zwięzła, plejstoceńskie lessowe i zwietrzelinowe
gliny, piaski gliniaste, piaski drobne. Grunty te mogą występować na całej trasie,
najczęściej do 1,0-1,4m ppt. Sporadycznie do 4,0m p.p.t. Stan tych gruntów może
się okresowo zmieniać od plastycznego wiosną do półzwartego jesienią. J L = 0,00 J L =0,30.
• m T r , m K - trzeciorzędowe i kredowe osady morskie, gezy i opoki zwietrzałe w stropie,
w stanie półzwartym, miejscami plastycznym o J L = 0,00 - J L =0,30. Są to skały
miękkie, kruche z wkładkami twardej skały (siwaka).
Gęstość skał miękkich w stanie powietrzno-suchym wynosi śr. 1,39T/m 3 , a przy
wilgotności 20% wynosi średnio 1,65 T/m 3 .
Wytrzymałość na ściskanie wynosi śr. R c =4,97MPa przy wilgotności 26%-43% i
spada do R c =1,5MPa przy pełnym nasyceniu wodą.
Wkładki siwaka mają gęstość 2,4÷2,5 T/m 3 , a wytrzymałość na ściskanie
R c =30÷60MPa
Woda gruntowa występuje w osadach kredowych na głębokości 15 - 30m ppt. t.j. na
rzędnych 180-174m.n.p.m. Przy granicy m. Lublina mogą okresowo pojawiać się sączenia
wody w gruntach piaszczystych, zanikające w wykopach.
Do celów kosztorysowych, wg KNR 2-01 można przyjąć następujące kategorie
gruntów:
- gliny i zwietrzeliny gliniaste do ca 2,0m ppt. - kat.III
- poniżej 2,0m ppt.
- kat. IV
- ławica siwaka kat. V.
Geotechniczne warunki posadowienia obiektów
- warunki gruntowe - proste
- kategoria geotechniczna - druga.
Uwaga! Przy wykonywaniu przewiertów pod drogami, wkładki siwaka mogą utrudniać
utrzymanie odpowiedniego kierunku wiercenia.
7.
Kanalizacja grawitacyjna
7.1.
Przewody (sieć i przyłącza)
Główne i boczne przewody zbiorcze sieci kanalizacyjnej wykonać z rur PP-b SN8 o
średnicy dn 200 (dz=226,9mm, dw=198mm).
Przyłącza sanitarne wykonać z rur kanalizacyjnych z wydłużonym kielichem z PVC
klasy S o ściance litej. Średnica przewodu przykanalika d=160x4,7.
Sposób montażu, połączeń, transportu i składowania zgodnie z wytycznymi
producenta rur.
Posadowienie przewodów w części konstrukcyjnej projektu.
W przypadku przykrycia mniejszego niż 120cm przewód należy obetonować z boku i od
góry pianobetonem. Grubość warstwy pianobetonu ustalić w zależności od przykrycia przy
założeniu, że 10cm warstwa pianobetonu zastępuje 30cm warstwę gruntu. Przy przykryciu
poniżej 1,0m dodatkową warstwę pianobetonu gr. 10cm ułożyć pod rurą.
Szczegółowy opis robót ziemnych wg specyfikacji technicznej i części konstrukcyjnej
projektu.
7.2.
6
Uzbrojenie sieci i przyłączy kanalizacyjnych
Uzbrojenie sieci kanalizacyjnej stanowić będą studzienki z kręgów d=1200mm. W
nielicznych miejscach w związku ze znacznym zagęszczeniem infrastruktury podziemnej
zastosowano na sieci kanalizacyjnej studzienki z tworzywa sztucznego.
Uzbrojenie przyłączy kanalizacyjnych stanowić będą studzienki z kręgów
betonowych d=1000mm. Dopuszcza się stosowanie studzienek z tworzyw sztucznych na
przyłączach kanalizacyjnych na życzenie właściciela działki. Studzienka taka winna
składać się z kinety połączeniowej, karbowanej rury trzonowej z PP o średnicy
wewnętrznej 600mm lub 425mm, dodatkowej uszczelki i żelbetowego pierścienia
odciążającego. Proponuje się studnie Wavin TEGRA 600 albo 425 (lub równoważne
spełniające powyższe parametry, a także parametry zapisane w specyfikacji technicznej
oraz aprobacie).
Wg części konstrukcyjnej projektu, studzienki na sieci zaprojektowano z kręgów
żelbetowych łączone na uszczelkę. W skład studni będzie wchodzić prefabrykowana
podstawa żelbetowa (dno studni). Przejścia przez ścianę studni wykonać jako szczelne.
Kręgi winny być fabrycznie wyposażone w stopnie złazowe. Przykrycie studni pokrywą
prefabrykowaną. W studzienkach wykonać kinety z betonu.
Włazy w gruntach rolnych i terenach zielonych wynieść 10cm ponad istniejący
teren.
Posadowienie podstawy studni betonowych wg rysunków szczegółowych zawartych
w części konstrukcyjnej projektu. Posadowienie studzienek z tworzyw sztucznych wg
instrukcji producenta i rysunków szczegółowych zawartych w części konstrukcyjnej
projektu. Wszystkie elementy betonowe i żeliwne od zewnątrz zabezpieczyć poprzez
dwukrotne malowanie emulsją bitumiczną.
7.3.
Próby i odbiory
Kolektor grawitacyjny (sieć) poddać próbie szczelności odcinkami na eksfiltrację na
wysokość słupa wody. Próby wykonać zgodnie ze specyfikacją techniczną.
Roboty zanikowe podlegają odbiorowi zgodnie ze specyfikacją techniczną.
Przyłącza grawitacyjne nie podlegają próbie szczelności.
7.4.
Podłączenie istniejących instalacji
Podłączenia istniejącej doziemnej instalacji kanalizacji sanitarnej wykonać poprzez:
• wstawienie łuku o kącie max. 22º na istniejącym przewodzie,
• postawieniu studzienki na istniejącym przewodzie
• w skrajnych wypadkach wykorzystanie szamba jako studzienki.
Wykorzystanie szamba jako studzienki może być wykonane po jego opróżnieniu i
oczyszczeniu, zasypaniu i wykonaniu kinety na płycie betonowej gr. min.20cm.
Opróżnienie szamba przerabianego na przyłącze leży w gestii podmiotu podłączanego.
Szamba nie wykorzystane na studzienki podlegają likwidacji na koszt właściciela.
Należy bezwzględnie zadbać o właściwą wentylację szamba po jego opróżnieniu, a także
intensywną jego wentylację podczas prac przystosowujących szambo na studnię
włączeniową. Przy wykonywaniu tych prac winna być zapewniona asekuracja oraz muszą
być zachowane wymagane warunki BHP dla tego typu prac.
8.
Zbliżenia i kolizje
8.1 Zbliżenia od istniejących obiektów
Przy prowadzeniu przewodów należy przestrzegać minimalnych odległości od istniejących
obiektów:
- przy prowadzeniu równoległym do budynku
3,0m
7
- od budynku zbliżenie przewodu na krótkim odcinku
2,5m
- od pasa kabli energetycznych NN
0,8m
- od kabli telekomunikacyjnych i kanalizacji kablowej
0,8m
- od przewodów wodociągowych
1,5m
- od przewodów gazowych
1,5m
- od słupów energetycznych
2,0m
- od skrajni pnia drzew
2,0m
Krawędź wykopu nie może być zlokalizowana bliżej niż powyższe wartości pomniejszone o
0,5m.
8.2 Dane ogólne dotyczące skrzyżowań
Sytuacja wysokościowa uzbrojenia podziemnego pokazana na profilu podłużnym podana
jest dla części uzbrojenia orientacyjnie z uwagi na brak możliwości jej ustalenia na
podstawie podkładów sytuacyjno-wysokościowych. Dlatego też przy prowadzeniu robót
ziemnych wykonawca obowiązany jest zachować szczególną ostrożność. Zachować
normatywne odległości od istniejącego uzbrojenia.
Miejsca skrzyżowań winny być wytyczone przez geodetę. W odległości 1,5m od
skrzyżowania roboty ziemne prowadzić ręcznie. przed przystąpieniem do robót
Wykonawca winien zawiadomić dysponentów sieci. Szczegółowe informacje załączone są
w opiniach, warunkach i decyzjach załączonych do opracowania.
8.3 Skrzyżowania z gazociągiem
Gazociąg wykonać zgodnie z warunkami technicznymi nr KSGIV/OTE/68b/015/2/13
wydanymi przez Zakład Gazowniczy w Lublinie w dniu 04.03.2013r. Są one dołączone do
niniejszego projektu.
Dodatkowo w przypadku małej odległości pionowej przy skrzyżowaniu kanalizacji z
gazociągiem zaprojektowano rury ochronne z PE dł. 4,0m z uszczelnieniem końców. Są
one pokazane na rysunkach.
Skrzyżowania z gazociągiem podlegają odbiorowi przez użytkownika sieci. W razie
uszkodzenia gazociągu, wykonawca winien niezwłocznie zawiadomić użytkownika sieci i
pokryć koszty napraw.
8.4 Skrzyżowania z kablami elektroenergetycznymi
W miejscu skrzyżowań istniejących kabli energetycznych doziemnych z realizowanym
rurociągiem na kablu należy zamontować rurę osłonową dwudzielną PVC d=100mm np.
Arot o długości 4,0m. Zachować odległość minimalną 15 cm pomiędzy ścianką rurociągu i
ścianką rury osłonowej oraz minimalny kąt skrzyżowania 15º.
Skrzyżowania z istniejącymi kablami podlegają odbiorowi przez użytkowników sieci
kablowych. W razie uszkodzenia kabla, wykonawca winien niezwłocznie zawiadomić
użytkownika sieci i pokryć koszty napraw.
8.5 Skrzyżowania z kanalizacją telefoniczną
Kolidujące odcinki kabli i sieci teletechnicznej należy zabezpieczyć zgodnie z normą ZN96 TP S.A.-004.
Skrzyżowania z kanalizacją telefoniczną podlegają odbiorowi przez użytkowników sieci. W
razie uszkodzenia, wykonawca winien niezwłocznie zawiadomić użytkownika sieci i pokryć
koszty napraw.
8
8.6 Skrzyżowania z wodociągiem
Nie przewiduje się specjalnego zabezpieczenia skrzyżowań z wodociągiem. Zachować
odległość minimalną 20 cm pomiędzy ściankami rur oraz minimalny kąt skrzyżowania 15º.
Skrzyżowania z wodociągiem podlegają odbiorowi przez użytkowników sieci. W razie
uszkodzenia, wykonawca winien niezwłocznie zawiadomić użytkownika sieci i pokryć
koszty napraw.
9.
Roboty ziemne
Wykopy wykonywać sprzętem mechanicznym. W pobliżu 1,5 m od istniejącego uzbrojenia,
drzew, budynków, słupów i ogrodzeń oraz pod liniami energetycznymi roboty prowadzić
ręcznie. Nawierzchnie asfaltowe i betonowe (we wjazdach oraz przy uszkodzeniach
jezdni) demontować wyłącznie za pomocą piły mechanicznej. W miejscach upraw
zepchnąć warstwę ziemi urodzajnej do jej ponownego wykorzystania.
Przewody układać w wykopie na ręcznie zagęszczonej podsypce piaskowej zgodnie z
częścią konstrukcyjną projektu.
Na całej długości trasy kanalizacji - wg projektu konstrukcyjnego wykopy otwarte będą wykonane w
szalunku pionowym.
Trasa sieci winna być wytyczona przez uprawnionego geodetę i zinwentaryzowana przed
zasypaniem. Po zakończonych robotach teren winien być doprowadzony do stanu
pierwotnego, a roboty w pasie drogowym odebrane protokołem przez zarządcę drogi.
Szczegółowy opis robót ziemnych oraz odtworzenia nawierzchni zawarty jest w części
konstrukcyjnej projektu.
10.
a)
b)
c)
d)
e)
Uwagi
Montaż, próby i odbiory wykonywać zgodnie z Warunkami Technicznymi oraz
Polskimi Normami
Przy montażu rurociągów, armatury i urządzeń należy przestrzegać wytycznych
producenta
Przy robotach ziemnych i montażowych przestrzegać obowiązujących przepisów
BHP.
Wszystkie materiały przewidziane do wbudowania winny posiadać stosowne atesty i
aprobaty zgodnie z przepisami szczegółowymi.
Przed przystąpieniem do robót należy sprawdzić zgodność rzeczywistych rzędnych
posadowienia istniejącego uzbrojenia podziemnego oraz rzędne terenu istniejącego z
rzędnymi podanymi w projekcie. W przypadku wystąpienia niezgodności, niwelety
projektowanego kanału sanitarnego i przykanalików należy odpowiednio skorygować.
Opracował
9
CZĘŚĆ OPISOWA - KONSTUKCJA
11.
Wykopy
Wszystkie wykopy o ścianach pionowych głębsze niż 1,0m, niezależnie od rodzaju
gruntu, muszą być obudowane. Można stosować obudowę wykonaną fabrycznie w postaci
klatek albo indywidualną z bali drewnianych lub wyprasek stalowych z odpowiednim
rozparciem.
11.1 Wykonanie wykopów
- Spód wykopu wykonanego ręcznie należy pozostawić na poziomie wyższym od rzędnej
projektowanej około 5cm. Nadmiar gruntu należy usunąć tuż przed wykonaniem
podsypki i ułożeniem rur. Przy wykopie wykonanym mechanicznie spód wykopu winien
pozostać na rzędnej ~ 20 cm wyższej niż rzędna projektowana a nadmiar usunąć
ręcznie bezpośrednio przed wykonaniem podsypki i ułożeniem rur.
- W czasie wykonywania wykopów nie wolno dopuścić do rozluźnienia podłoża rodzinnego
w poziomie posadowienia rur.
- Tolerancja rzędnych dna wykopu nie powinna przekroczyć +3cm dla gruntów zwięzłych i
5 cm dla gruntów wymagających wzmocnienia.
- W warunkach ruchu ulicznego należy przewidzieć konieczność przykrywania wykopów
pomostami dla przejścia pieszych lub przejazdów.
- Wykop powinien być zabezpieczony barierką o wysokości min. 1,0m a w nocy
oznakowany światłami ostrzegawczymi.
11.2 Przygotowanie podłoża
Materiał podłoża winien spełniać następujące wymagania:
- nie powinien zawierać cząstek większych niż 20mm,
- nie może być zmrożony,
- nie może zawierać ostrych kamieni lub innego łamanego materiału,
- niedopuszczalne jest podkładanie pod rury kawałków drewna, kamieni lub gruzu w celu
uzyskania odpowiedniego spadku
11.3 Zasypywanie rurociągu i zagęszczanie gruntów
•
Do wykonania zasypki należy przystąpić natychmiast po odbiorze zakończonego
odcinka rurociągu.
•
Zasypka wykopu wokół rury z zagęszczeniem (J=95 % w skali PROCTOR)
•
Obsypkę wykonać, aż do uzyskania grubości co najmniej 0,30 m ponad wierzch
rury. Należy zwrócić uwagę na zabezpieczenie rur przed przemieszczeniem podczas
obsypywania, zagęszczania.
•
Uzupełnianie obsypki wzdłuż rury wykonać podając grunt z najmniejszej możliwej
wysokości. Niedopuszczalne jest spuszczanie mas ziemi z samochodów, przyczep itp.
bezpośrednio na rurę.
•
Do czasu przeprowadzenia próby na szczelność przewodu, złącza powinny
pozostać odsłonięte. Po obu stronach złącza należy pozostawić po minimum 15 cm wolnej
przestrzeni. Po pozytywnej próbie szczelności, złącza zasypać.
•
Po wykonaniu obsypki można dopiero przystąpić do wypełniania pozostałego
wykopu. Do wypełniania wykopu należy używać piasku nienormowanego z zagęszczeniem
(J = 100% PROCTOR) warstwami grubości 30 cm.
10
11.4 Obudowa wykopów otwartych
Do wykonania kanalizacji w wykopie otwartym należy zastosować obudowę
prefabrykowaną wyprodukowaną fabrycznie. Ustawienie szalunków i rozstaw podpór
zgodnie z instrukcją producenta. Roboty prowadzić w oparciu normę PN-B-10736.
Dopuszcza się obudowę wykopów wykonaną z bali drewnianych lub wyprasek
stalowych z odpowiednim rozparciem.
11.5 Kanalizacja w wykopach otwartych
Wykonana z rur Ø160, Ø200. Sposób posadowienia – rury ułożyć na podsypce
piaskowej zagęszczonej grubości 20cm i obsypać piaskiem zagęszczonym na wysokość
30cm ponad rurę (stopień zagęszczenia J=95% w skali PROCTOR). Po wykonaniu
obsypki można dopiero przystąpić do wypełniania pozostałego wykopu. Do wypełnienia
wykopu należy używać piasku nienormowanego z zagęszczeniem (J=100 % w skali PROCTOR). Piasek należy układać warstwami grubości max. 30cm i zagęszczać ręcznie
lub mechanicznie.
11.6 Kanalizacja na odcinkach bezwykopowych wykonana metodą przewiertu
sterowanego, w rurze osłonowej
Technologia ułożenia rury osłonowej metodą przewiertu sterowanego obejmuje trzy
etapy :
1.
wiercenie pilotowe
2.
rozwiercanie gruntu
3.
wciąganie rurociągu
Prace te winna wykonać brygada wyspecjalizowana i wyposażona w odpowiedni sprzęt.
Układ rur w rurze osłonowej zgodnie z załączonymi rysunkami.
12.
Studzienki
12.1 Studzienki kanalizacyjne Ø1200mm
•
•
chudy beton B10 grubości 10cm
dolna część, prefabrykowana podstawa Ø1200 mm
•
górna część (ściany studni), z kręgów żelbetowych Ø1200mm łączonych na
uszczelki elastomerowe spełniające wymogi EN 681-1
•
przykrycie typową płytą prefabrykowaną pokrywową PP 1200mm
•
kineta z betonu B20
•
właz żeliwny kanałowy Ø600 mm kl. D400
•
stopnie włazowe żeliwne (montowane w prefabrykatach – rozstaw pionowy 30cm,
poziomy 30cm)
•
przejścia rur przez ścianę studzienki typowe szczelne dla rur PVC lub PE.
Zamówienia podstaw studzienek z wtopionymi szczelnymi przejściami typu PVC i PE u
producenta dokonać po wytyczeniu kanału w terenie.
12.2 Studzienki kanalizacyjne przepadowe Ø1200mm z przepadem zewnętrznym
•
•
•
górna część (ściany studni), z kręgów żelbetowych Ø1200mm łączonych na
•
•
kineta z betonu B20
11
•
•
poziomy 30cm)
•
•
przepad zewnętrzny z rur PVC-U obetonowany betonem B20 zgodnie z załączonym
schematem przy zestawieniu studzienek
Zamówienia podstawy studzienek z wtopionymi szczelnymi przejściami typu PVC i PE u
12.3 Studzienki rewizyjne i połączeniowe z tworzyw sztucznych
W nielicznych miejscach w związku ze znacznym zagęszczeniem infrastruktury
podziemnej zastosowano na sieci kanalizacyjnej studzienki z tworzywa sztucznego.
Zaprojektowano studnie Wavin TEGRA 425, TEGRA 600, TEGRA 1000 z tworzyw
sztucznych lub równoważne spełniające parametry zapisane w specyfikacji technicznej
oraz aprobacie.
Skład studzienki to:
•
kineta połączeniowa
•
karbowana rura trzonowa z PP Ø wewnętrzne odpowiednio 425mm lub 600mm lub
1000mm
•
rura teleskopowa z uszczelką
•
płyta podporowa o średnicy odpowiednio d=120, 150, 190
•
adapter pod właz
•
właz żeliwny B125 lub D400 (w podjazdach)
Dopuszcza się stosowanie studzienek z tworzyw sztucznych na przyłączach
kanalizacyjnych na życzenie właściciela działki. W przypadku konieczności
zastosowania na przykanaliku kaskady należy zastosować również powyższe studzienki i
wykonać włączenie do trzonu za pomocą rury spadowej.
12.4 Studzienki kanalizacyjne Ø1000mm na przykanalikach
•
•
•
górna część (ściany studni), z kręgów betonowych Ø1000mm łączonych na
•
•
kineta z betonu B20
•
•
poziomy 30cm)
•
Zamówienia podstaw studzienek z wtopionymi szczelnymi przejściami typu PVC i PE u
12.5 Studzienka poboru próbek ścieków
Zgodnie z wymaganiami MPWiK (warunki techniczne z dnia 16.05.2013r.) - pismo
znak KP/5004-3017/2013) studzienkę kanalizacyjną Z-1 zlokalizowaną bezpośrednio przed
włączeniem do pompowni P1 tłoczącej ścieki do kanalizacji sanitarnej m. Lublina
przystosowano do okresowego zainstalowania w niej pobieraka próbek SIGMA 900 MAX.
Studzienka ta będzie wyposażona we właz DN 800 ze specjalnym zamknięciem. Szczegół
rozwiązania przedstawiono w części rysunkowej.
12
13. Odtworzenie nawierzchni
Wszelkie nawierzchnie utwardzone i ulepszone należy odbudować.
Po wykonanych robotach całość wykopów pod chodnikiem, w jezdni, w poboczach dróg
asfaltowych i pod innymi nawierzchniami utwardzonymi, zdjętymi w czasie prowadzenia
robót, zasypać piaskiem średnioziarnistym zagęszczonym warstwami do uzyskania
wskaźnika zagęszczenia Is=1,00 (potwierdzonego badaniami laboratoryjnymi), a wszelkie
wnęki wypełnić pianobetonem. W przypadku konieczności prowadzenia wykopów w
odległości mniejszej niż 0,5m od krawężnika (obrzeża), krawężnik (obrzeże) należy
tymczasowo zdemontować dla uniknięcia jego obsunięcia. W razie uszkodzenia ławy pod
krawężnik (obrzeże) należy ją odbudować. Krawężniki (obrzeża) połamane wymienić na
nieuszkodzone.
Po zasypaniu wykopu do warstw podbudowy dokonać dodatkowej rozbiórki nawierzchni
i podbudowy. Podbudowa winna być zdemontowana min. 20cm poza obrys wykopu, a
nawierzchnia (kostka, płyty betonowe, asfalt, itp.) min. 20cm poza obrys zdemontowanej
podbudowy. W przypadku, gdy szerokość pasa pozostającej nawierzchni jest mniejsza niż
60cm, należy ją zdemontować do krawędzi.
Demontaż nawierzchni asfaltowych wyłącznie poprzez cięcie piłą.
Rodzaj nawierzchni podany jest na profilach podłużnych sieci.
13.1 Odtworzenie jezdni asfaltowej
Przed odtworzeniem nawierzchni asfaltowej jezdni uzupełnić zdemontowane
krawężniki z ułożeniem ich na ławie betonowej z betonu B10. Uszkodzone krawężniki
wymienić na nowe. Wstępną podbudowę pod nawierzchnię wykonać z piasku
stabilizowanego cementem Rm=2,5MPa o gr. 15cm. Podbudowę zasadniczą o grubości
20cm wykonać z kruszywa łamanego stabilizowanego mechanicznie wg PN-S-6102 o
wskaźniku nośności w>80%.
Po wykonaniu podbudowy przyciąć piłą mechaniczną krawędzie istniejącej nawierzchni na
szerokości 30cm poza wykonaną podbudowę i rozebrać. Warstwę wiążącą nawierzchni o
gr. 8cm wykonać z betonu asfaltowego (mieszanka 0/20) wg PN-S-96025. Warstwę
ścieralną nawierzchni o gr. 4cm wykonać z betonu asfaltowego (mieszanka 0/8) wg normy
j.w.. Przed wykonaniem warstw betonu asfaltowego krawędzie istniejącej nawierzchni
pokryć topliwą taśmą kauczukowo-bitumiczną. W razie uszkodzenia istniejące
oznakowanie poziome odtworzyć.
13.2 Odtworzenie poboczy
Ze względu na zasypkę poboczy piaskiem z zagęszczeniem, nie przewiduje się
utwardzania poboczy. Pobocze winno sięgać 2÷3cm poniżej nawierzchni, winno być
wyrównane i zagęszczone.
13.3 Wymiana nawierzchni chodnika z płytek betonowych na kostkę brukową
(chodnik wzdłuż ulicy Zorzy)
Chodnik z płytek podlega demontażowi na całą szerokość wraz z obrzeżami. Nowe
obrzeża betonowe obsadzić w miejscu istniejących na ławie betonowej.
Podbudowę pod kostkę wykonać z piasku stabilizowanego cementem Rm=2,5MPa
o gr. 15cm z zagęszczeniem mechanicznym.
Kostkę układać na podsypce piaskowej gr. 3÷5cm po zagęszczeniu. Spoiny
wypełnić piaskiem. Ułożoną kostkę zagęszczać zagęszczarkami jednokierunkowymi o
masie ok. 70kg.
13
Kostkę zastosować grubości 6cm. Kostka musi spełniać wymagania normy PN-EN
1338:2005 oraz PN-EN 1338:2005/AC:2007.
13.4 Odtworzenie nawierzchni z kostki brukowej (istn. chodniki, drogi rowerowe)
Przed ułożeniem kostki uzupełnić zdemontowane obrzeża z ułożeniem ich na ławie
betonowej. Uszkodzone obrzeża wymienić na nowe. Podbudowę pod kostkę wykonać z
piasku stabilizowanego cementem Rm=2,5MPa o gr. 15cm z zagęszczeniem mechanicznym.
Kostkę układać na podsypce piaskowej gr. 3÷5cm po zagęszczeniu. Kostkę zastosować
z demontażu. Uszkodzone kostki wymienić na nowe z zachowaniem grubości, typu i koloru.
Spoiny wypełnić piaskiem. Ułożoną kostkę zagęszczać zagęszczarkami jednokierunkowymi o
masie ok. 70kg.
13.5 Odtworzenie jezdni i wjazdów z kostki brukowej
Przed odtworzeniem nawierzchni jezdni uzupełnić zdemontowane krawężniki z
ułożeniem ich na ławie betonowej z betonu B10. Uszkodzone krawężniki wymienić na
nowe. Wstępną podbudowę pod nawierzchnię wykonać z piasku stabilizowanego
cementem Rm=2,5MPa o gr. 15cm. Podbudowę zasadniczą wykonać z piasku
stabilizowanego cementem Rm=5,0MPa o gr. 12cm z zagęszczeniem mechanicznym.
Kostkę układać na podsypce piaskowej gr. 3÷5cm po zagęszczeniu. Kostkę
zastosować z demontażu. Uszkodzone kostki wymienić na nowe z zachowaniem grubości,
typu i koloru. Spoiny wypełnić piaskiem. Ułożoną kostkę zagęszczać zagęszczarkami
jednokierunkowymi o masie ok. 70kg.
13.6 Odtworzenie nawierzchni z płyt drogowych betonowych
Podbudowę pod płyty wykonać z piasku stabilizowanego cementem Rm=2,5MPa o gr.
15cm z zagęszczeniem mechanicznym.
Płyty układać na podsypce piaskowej gr. 3÷5cm po zagęszczeniu. Płyty zastosować z
demontażu. Uszkodzone płyty wymienić na nowe. Spoiny wypełnić piaskiem.
13.7 Odtworzenie nawierzchni z betonu
Podbudowę pod płyty wykonać z piasku stabilizowanego cementem Rm=2,5MPa o gr.
15cm z zagęszczeniem mechanicznym.
Dolną warstwę nawierzchni gr. 12 cm wykonać z betonu C8/10. Po wyschnięciu dolnej
warstwy wykonać warstwę górną o gr. 4cm z betonu C16/20. W nawierzchni wykonać
dylatacje co 2m.
13.8 Odtworzenie nawierzchni na drogach gruntowych
Drogi gruntowe wysypane są obecnie różnymi materiałami sypkimi. Po wykonanych
robotach na szerokości min. 3,0 wykonać warstwę odsączającą z piasku zagęszczonego o
gr. 10cm po zagęszczeniu, a następnie wysypać tłuczniem kamiennym 31,5÷63mm do
uzyskania grubości warstwy 10cm po zagęszczeniu.
13.9 Odtworzenie trawnika
Po wykonanych robotach całość wykopów pod trawnikami i innymi terenami
zielonymi zasypać gruntem rodzimym zagęszczonym warstwami. Po zasypaniu pas
uszkodzonego trawnika oraz nieużytków wyrównać z usunięciem kamieni i obsiać trawą.
14
W przypadku braku ziemi żyznej teren wysypać 1cm warstwą ziemi torfowej z
przegrabieniem.
13.10 Tereny uprawne
Na terenach uprawnych przed wykonaniem wykopów należy zdjąć warstwę ziemi
urodzajnej na głębokość min. 30cm.
Po zasypaniu wykopów ziemię urodzajną nasunąć z powrotem, rozplantować i wyrównać
usuwając kamienie.
14. Zabezpieczenie uzbrojenia podziemnego
Zabezpieczenie istniejącego uzbrojenia podziemnego wg załączonych rysunków.
15. Warunki techniczne prowadzenia robót
W czasie prowadzenia robót należy stosować się do przepisów BHP zawartych w
Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. (Dz.U. nr 47) w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowanych.
16. Normy
>>
>>
>>
>>
>>
>>
PN - 82/B - 02000
PN - 82/B - 02001
PN - 82/B - 02003
PN - 81/B - 03020
PN-EN-1610 /2002/
PN - 91/M - 34501
-
Obciążenia budowli.
Obciążenia stałe.
Obciążenia zmienne.
Grunty budowlane.
- Budowa i badanie przewodów kanalizacyjnych
- Gazociągi i instalacje gazownicze. Skrzyżowania gazociągów
z przeszkodami terenowymi. Wymagania
- Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia
25.04.2012r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów
budowlanych. (Dz.U. z dn. 27.04.2012r. poz. 463).
Opracował:
ZESTAWIENIE MATERIAŁÓW
17. Zestawienie długości sieci kanalizacyjnej i studzienek
PP
d=200
Obieg Z
Obieg B
Obieg A
Obieg C
Obieg D
Obieg E
mb
1441,5
1190,5
1119,5
2521,0
1272,5
1561,5
9106,5
studzienki studzienki studzienki studzienki
żelbet.
Tegra
Tegra
Tegra
D=1200
d=1000
d=600
d=425
szt.
60,0
35,0
32,0
81,0
50,0
49,0
307,0
szt.
5,0
3,0
1,0
2,0
11,0
szt.
szt.
2,0
1,0
2,0
1,0
2,0
4,0
18. Zestawienie przyłączy
L.p.
1
2
3
4
5
6
Długość
Ilość
Długość
Ilość
przewodu
studzienek
SEKTOR
przewodu studzienek
przed
na
na posesji na sieci
posesją
przyłączu
m
m
szt.
szt.
Obieg Z
199,5
861,5
0,0
48,0
Obieg B
45,5
324,0
0,0
14,0
Obieg A
27,5
75,0
0,0
10,0
Obieg C
76,0
271,0
0,0
25,0
Obieg D
106,5
198,5
0,0
26,0
Obieg E
32,0
140,5
0,0
14,0
487,0
1870,5
0,0
137,0
15
16
Projekt kanalizacji sanitarnej wraz z pompowniami ścieków w miejscowości Milanów i 1
Kol. Milanów

załącznik nr 9A Opis techniczny

Transkrypt

Podobne dokumenty

oświadczenie woli

Karta zgłoszenia do Konkursu Kanał TV Hasło promujące ochronę

POWIĄZANIE ZADAŃ PLANU ROZWOJU LOKALNEGO Z INNYMI

WNIOSEK o odbiór k

Sieć kanalizacji sanitarnej w ul. Sikorskiego w Józefowie z od

Studzienki kontrolno

Opis Techniczny Instalacji Sanitarnych - Basen Biała

Kanalizacja miejska tańsza niż zbiornik bezodpływowy

Ogłoszenie o obowiązującym zakazie odprowadzania wód
