Instrukcja obsługi i instalacji

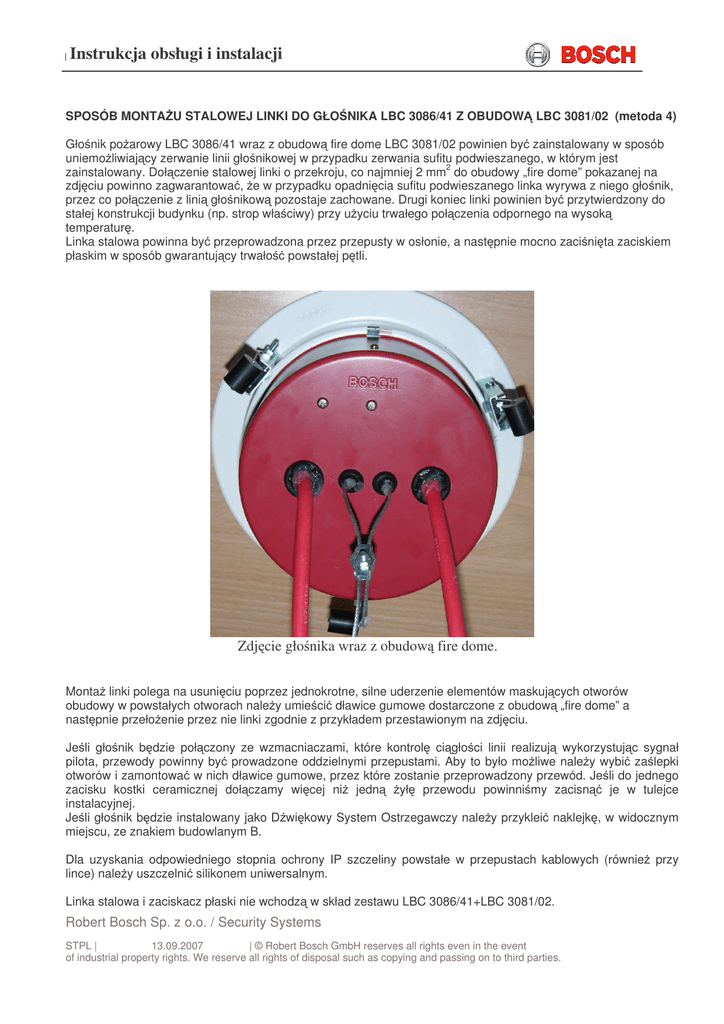

SPOSÓB MONTA U STALOWEJ LINKI DO GŁO NIKA LBC 3086/41 Z OBUDOW LBC 3081/02 (metoda 4)
Gło nik po arowy LBC 3086/41 wraz z obudow fire dome LBC 3081/02 powinien by zainstalowany w sposób
uniemo liwiaj cy zerwanie linii gło nikowej w przypadku zerwania sufitu podwieszanego, w którym jest
zainstalowany. Doł czenie stalowej linki o przekroju, co najmniej 2 mm2 do obudowy „fire dome” pokazanej na
zdj ciu powinno zagwarantowa , e w przypadku opadni cia sufitu podwieszanego linka wyrywa z niego gło nik,
przez co poł czenie z lini gło nikow pozostaje zachowane. Drugi koniec linki powinien by przytwierdzony do
stałej konstrukcji budynku (np. strop wła ciwy) przy u yciu trwałego poł czenia odpornego na wysok
temperatur .
Linka stalowa powinna by przeprowadzona przez przepusty w osłonie, a nast pnie mocno zaci ni ta zaciskiem
płaskim w sposób gwarantuj cy trwało powstałej p tli.
Zdj cie gło nika wraz z obudow fire dome.
Monta linki polega na usuni ciu poprzez jednokrotne, silne uderzenie elementów maskuj cych otworów
obudowy w powstałych otworach nale y umie ci dławice gumowe dostarczone z obudow „fire dome” a
nast pnie przeło enie przez nie linki zgodnie z przykładem przestawionym na zdj ciu.
Je li gło nik b dzie poł czony ze wzmacniaczami, które kontrol ci gło ci linii realizuj wykorzystuj c sygnał
pilota, przewody powinny by prowadzone oddzielnymi przepustami. Aby to było mo liwe nale y wybi za lepki
otworów i zamontowa w nich dławice gumowe, przez które zostanie przeprowadzony przewód. Je li do jednego
zacisku kostki ceramicznej doł czamy wi cej ni jedn
ył przewodu powinni my zacisn
je w tulejce
instalacyjnej.
Je li gło nik b dzie instalowany jako D wi kowy System Ostrzegawczy nale y przyklei naklejk , w widocznym
miejscu, ze znakiem budowlanym B.
Dla uzyskania odpowiedniego stopnia ochrony IP szczeliny powstałe w przepustach kablowych (równie przy
lince) nale y uszczelni silikonem uniwersalnym.
Linka stalowa i zaciskacz płaski nie wchodz w skład zestawu LBC 3086/41+LBC 3081/02.
Robert Bosch Sp. z o.o. / Security Systems
STPL |
13.09.2007
