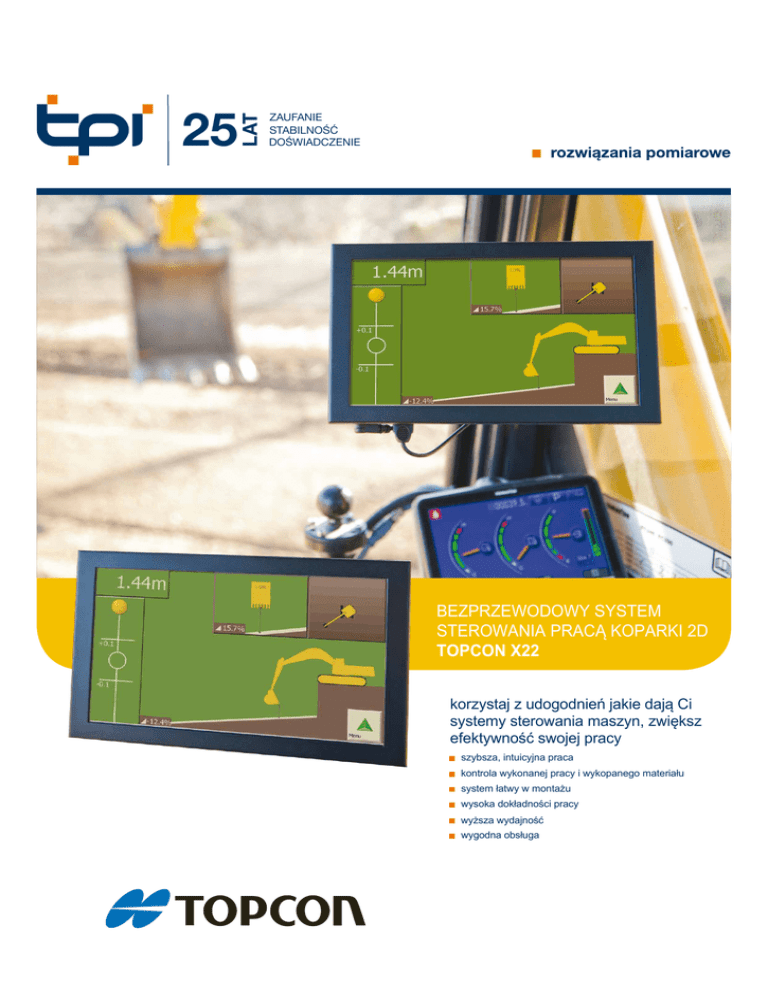

BEZPRZEWODOWY SYSTEM
STEROWANIA PRACĄ KOPARKI 2D
TOPCON X22
korzystaj z udogodnień jakie dają Ci
systemy sterowania maszyn, zwiększ
efektywność swojej pracy
szybsza, intuicyjna praca
kontrola wykonanej pracy i wykopanego materiału
system łatwy w montażu
wysoka dokładności pracy
wyższa wydajność
wygodna obsługa
X22
systemy sterowania pracą koparki
Wykopy
Topcon X22 to łatwy w użyciu system kontroli pracy
koparki, zapewniający stałą kontrolę nad głębokością
i spadkiem wykonywanego wykopu. System oparty
został na precyzyjnych, a jednocześnie wytrzymałych
na trudne warunki pracy czujnikach spadku, które
kontrolują położenie elementów roboczych koparki.
Komunikacja czujników z jednostką sterującą (komputerem) odbywa się bezprzewodowo. Takie rozwiązanie zapewnia użytkownikowi prosty i szybki montaż
oraz bezproblemową pracę (w porównaniu z systemami przewodowymi, gdzie może wystąpić z czasem
przerwanie kabla, czy brak kontaktu na stykach
wtyczek i gniazd). Całość zarządzana jest z pokładu
komputera, gdzie intuicyjne, kolorowe ikony oraz
dotykowy ekran w praktyczny, graficzny sposób
przekazuje operatorowi informacje o wykopie.
Wykopy ze spadkiem
Korzystaj z udogodnień jakie dają Ci systemy
sterowania - zwiększ efektywność swojej pracy.
Wykopy z dwoma spadkami
System Topcon 2D na koparkę podnosi wydajność i
dokładność wykonywania wykopów. System wyznacza położenie łyżki na podstawie informacji z czujników pochylenia. Informacja ta jest przesyłana na
ekran kabinowego panelu sterującego (komputera),
gdzie operator kontroluje wysokość (głębokość), na
której znajduje sie łyżka oraz geometrię ramienia
koparki, określając położenie łyżki w poziomie względem pozycji maszyny. Dodatkowo system Topcon
X22 wyposażony został w czujnik żyroskopowy
(kompas) kontrolujący obrót maszyny (praca na
nierównym terenie, kopanie ze spadkiem przy
szerokich wykopach) oraz czujnik laserowy do dokładniejszej kontroli poziomu, wyznaczonego z bazy
referencyjnej – niwelatora laserowego.
Systemy wskaźnikowe Topcon X22 pozwala szybko i
wydajnie realizować prace ziemne bez konieczności
wykonywania pomiarów kontrolnych.
Rowy
Profilowanie
Łatwy, poręczny i praktyczny.
System Topcon X22 to nowy przełom w dziadzinie
systemów sterowania maszyn. Może być montowany
samodzielnie przez użytkownika, a sama kalibracja i
praca nie sprawia największych kłopotów (nie są
wymagane specjalne kwalifikacje). Dzięki praktycznym „szynom” w które wsuwa się czujniki, system
może być szybko zdemontowany, a ponowny demontaż zajmuje zaledwie kilka minut. Jeżeli dodamy do
tego atrakcyjną cenę, uzyskujemy bardzo praktyczne
rozwiązanie - znaczny wzrost wydajności naszej
koparki (inwestycja zwraca się bardzo szybko).
Skarpowanie
Precyzyjne kopanie ze spadkiem
System Topcon X22 umożliwia kontrolę głębokości wykopu, także przy wyznaczonym
spadku. Odbywa się to poprzez ustawienie łyżki koparki na punkcie o znanej wysokości
i kalibracji względem wyznaczonej linii geometrii wykopu. Aby zwiększyć dokładność
pracy ze spadkiem, system wyposażony został w specjalny czujnik, umożliwiający
odbiór sygnału laserowego. W tym przypadku odpowiednio pochylona wiązka z niwelatora laserowego, wyznacza linię referencyjną spadku wykopu. Funkcja szczególnie
wymagana przy takich pracach jak np. wykopy pod wod-kan. Po zastosowaniu opcjonalnego czujnika pochylenia użytkownik ma możliwość pracy z łyżką skarpówką (wykonywanie skarp, nasypów).
Topcon X22
3
1
4
5
Komponenty X22
6
1. Opcjonalny czujnik
dla łyżki skarpówki6
2. Czujnik pochylenia
3. Czujnik pochylenia
4. Czujnik pochylenia
5. Panel sterowania, komputer
6. Maszt z kompasem
2
8
2
1
8
Szybsza, intuicyjna praca, wyższa wydajność - operator może zrobić więcej w
tym samym czasie
Wzrost dokładności pracy (także przy kopaniu ze spadkiem)
Kontrola wykonanej pracy i wykopanego materiału - nawet gdy nie widać łyżki
(np. w nocy)
Oszczędność na kosztach materiałów wynikająca z precyzyjnego kopania
Oszczędność czasu - nie trzeba przerzucać niepotrzebnych mas ziemi
Znaczne przyspieszenie każdego kopania na wymiar
Mniejsze ryzyko popełnienia błędu przez człowieka (brak przekopań)
Mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (głębokość
i długość wykopu można kontrolować na bieżąco, nie wychodząc z kabiny)
System łatwy w montażu i demontażu, bezprzewodowa transmisja sygnału
Polecane opcje
Topcon RL-200 2S
Laser obrotowy Topcon RL-200 2S jest najbardziej zaawansowaną tego typu konstrukcją w ofercie firmy TPI i oferuje najwyższą dokładność pomiarów w grupie laserów budowlanych.
Instrument ten posiada imponujący zasięg pracy z czujnikiem,
który dochodzi do 1100 m (średnica), więc można nim pracować
na obszarze o powierzchni pon ad 100 ha bez konieczności
zmiany stanowiska.
Topcon RL-SV2S
Topcon RL-SV2S jest wielozadaniowym niwelatorem laserowym
z widzialną wiązką lasera w kolorze czerwonym. Laser
umożliwia pracę zarówno w poziomie jak i pionie z dużą
dokładnością rzędu 2,4 mm/50 m, a jego zakres pracy z
czujnikiem laserowym wynosi 800 m.
Dane techniczne x22
Czujniki
Klasa odporności
IP67
Wymiary
112mm x 68mm x 48mm
Waga
0.230 kg
Temperatura pracy
–20˚C to +60˚C
Czas pracy
ok. 120 godz.
Ekran
Klasa odporności
Topcon RL-H4C
Topcon RL-H4C jest jednym z najbardziej popularnych niwelatorów laserowych dostępnych na rynku, którym można oprócz
wyznaczania płaszczyzny poziomej definiować płaszczyznę
pochyloną w jednym kierunku.
Wymiary
IPX6
158mm x 158mm x 253mm
Waga
1.44 kg (bez baterii)
Zasilanie
Temperatura pracy
12 / 24 V
0˚C to +50˚C
w zestawie
czujniki pochylenia
3 szt.
czujniki pochylenia z funkcją odbioru sygnału
z niwelatora laserowego
1 szt.
ładowarka
1 szt.
jednostka sterująca
1 szt.
waliza transportowa
1 szt.
Gwarancja autoryzowanego serwisu
Gwarancja w Polsce na okres 12 miesięcy (z możliwością przedłużenia do 24
miesięcy na www.tpi.com.pl/rejestracja-gwarancji). Podstawą do respektowania
warunków gwarancji jest posiadanie oryginalnej karty gwarancyjnej, wydanej przez
wyłącznego dystrybutora Nivel System w Polsce – firmę TPI. Klienci zyskują
pewność wsparcia w przypadku jakichkolwiek problemów ze sprzętem zarówno w
czasie trwania gwarancji jak i po jej upływie.
ZASTOSOWANIA:
 wykopy
 prace wod-kan
 budownictwo drogowe
 kształtowanie terenu
