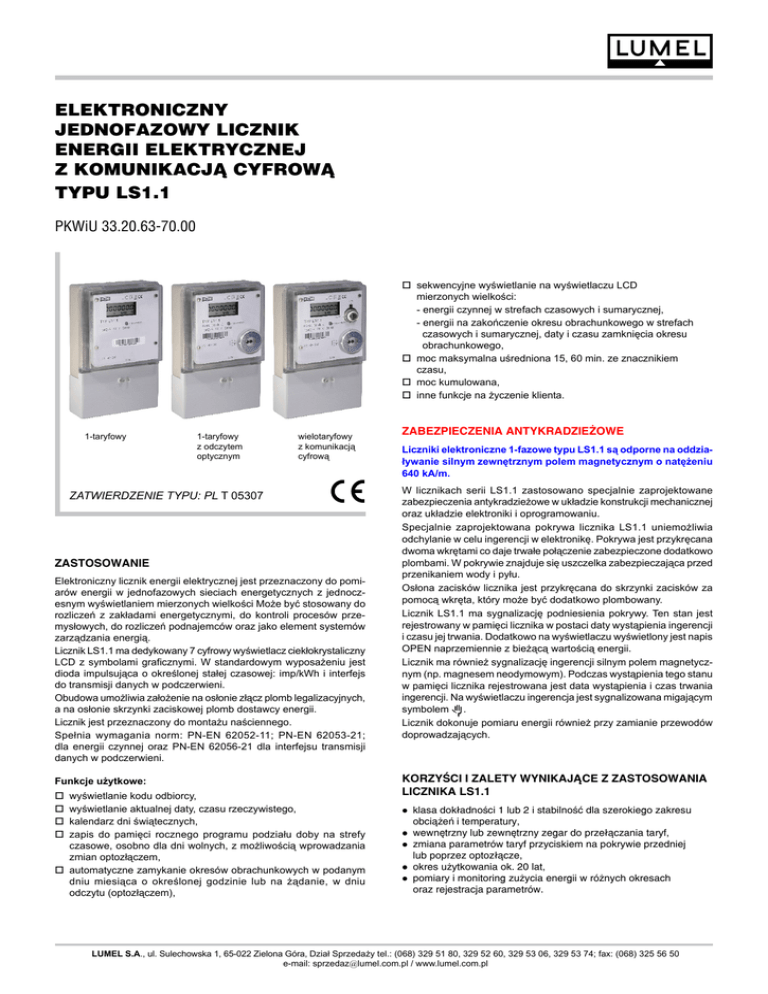

ELEKTRONICZNY
JEDNOFAZOWY LICZNIK
ENERGII ELEKTRYCZNEJ
Z KOMUNIKACJ¥ CYFROW¥
TYPU LS1.1
PKWiU 33.20.63-70.00
sekwencyjne wyœwietlanie na wyœwietlaczu LCD
mierzonych wielkoœci:
- energii czynnej w strefach czasowych i sumarycznej,
- energii na zakoñczenie okresu obrachunkowego w strefach
czasowych i sumarycznej, daty i czasu zamkniêcia okresu
obrachunkowego,
moc maksymalna uœredniona 15, 60 min. ze znacznikiem
czasu,
moc kumulowana,
inne funkcje na ¿yczenie klienta.
1-taryfowy
1-taryfowy
z odczytem
optycznym
wielotaryfowy
z komunikacj¹
cyfrow¹
ZATWIERDZENIE TYPU: PL T 05307
ZASTOSOWANIE
Elektroniczny licznik energii elektrycznej jest przeznaczony do pomiarów energii w jednofazowych sieciach energetycznych z jednoczesnym wyœwietlaniem mierzonych wielkoœci Mo¿e byæ stosowany do
rozliczeñ z zak³adami energetycznymi, do kontroli procesów przemys³owych, do rozliczeñ podnajemców oraz jako element systemów
zarz¹dzania energi¹.
Licznik LS1.1 ma dedykowany 7 cyfrowy wyœwietlacz ciek³okrystaliczny
LCD z symbolami graficznymi. W standardowym wyposa¿eniu jest
dioda impulsuj¹ca o okreœlonej sta³ej czasowej: imp/kWh i interfejs
do transmisji danych w podczerwieni.
Obudowa umo¿liwia za³o¿enie na os³onie z³¹cz plomb legalizacyjnych,
a na os³onie skrzynki zaciskowej plomb dostawcy energii.
Licznik jest przeznaczony do monta¿u naœciennego.
Spe³nia wymagania norm: PN-EN 62052-11; PN-EN 62053-21;
dla energii czynnej oraz PN-EN 62056-21 dla interfejsu transmisji
danych w podczerwieni.
Funkcje u¿ytkowe:
wyœwietlanie kodu odbiorcy,
wyœwietlanie aktualnej daty, czasu rzeczywistego,
kalendarz dni œwi¹tecznych,
zapis do pamiêci rocznego programu podzia³u doby na strefy
czasowe, osobno dla dni wolnych, z mo¿liwoœci¹ wprowadzania
zmian optoz³¹czem,
automatyczne zamykanie okresów obrachunkowych w podanym
dniu miesi¹ca o okreœlonej godzinie lub na ¿¹danie, w dniu
odczytu (optoz³¹czem),
ZABEZPIECZENIA ANTYKRADZIE¯OWE
Liczniki elektroniczne 1-fazowe typu LS1.1 s¹ odporne na oddzia³ywanie silnym zewnêtrznym polem magnetycznym o natê¿eniu
640 kA/m.
W licznikach serii LS1.1 zastosowano specjalnie zaprojektowane
zabezpieczenia antykradzie¿owe w uk³adzie konstrukcji mechanicznej
oraz uk³adzie elektroniki i oprogramowaniu.
Specjalnie zaprojektowana pokrywa licznika LS1.1 uniemo¿liwia
odchylanie w celu ingerencji w elektronikê. Pokrywa jest przykrêcana
dwoma wkrêtami co daje trwa³e po³¹czenie zabezpieczone dodatkowo
plombami. W pokrywie znajduje siê uszczelka zabezpieczaj¹ca przed
przenikaniem wody i py³u.
Os³ona zacisków licznika jest przykrêcana do skrzynki zacisków za
pomoc¹ wkrêta, który mo¿e byæ dodatkowo plombowany.
Licznik LS1.1 ma sygnalizacjê podniesienia pokrywy. Ten stan jest
rejestrowany w pamiêci licznika w postaci daty wyst¹pienia ingerencji
i czasu jej trwania. Dodatkowo na wyœwietlaczu wyœwietlony jest napis
OPEN naprzemiennie z bie¿¹c¹ wartoœci¹ energii.
Licznik ma równie¿ sygnalizacjê ingerencji silnym polem magnetycznym (np. magnesem neodymowym). Podczas wyst¹pienia tego stanu
w pamiêci licznika rejestrowana jest data wyst¹pienia i czas trwania
ingerencji. Na wyœwietlaczu ingerencja jest sygnalizowana migaj¹cym
symbolem .
Licznik dokonuje pomiaru energii równie¿ przy zamianie przewodów
doprowadzaj¹cych.
KORZYŒCI I ZALETY WYNIKAJ¥CE Z ZASTOSOWANIA
LICZNIKA LS1.1
klasa dok³adnoœci 1 lub 2 i stabilnoœæ dla szerokiego zakresu
obci¹¿eñ i temperatury,
wewnêtrzny lub zewnêtrzny zegar do prze³¹czania taryf,
zmiana parametrów taryf przyciskiem na pokrywie przedniej
lub poprzez optoz³¹cze,
okres u¿ytkowania ok. 20 lat,
pomiary i monitoring zu¿ycia energii w ró¿nych okresach
oraz rejestracja parametrów.
LUMEL S.A., ul. Sulechowska 1, 65-022 Zielona Góra, Dzia³ Sprzeda¿y tel.: (068) 329 51 80, 329 52 60, 329 53 06, 329 53 74; fax: (068) 325 56 50
e-mail: [email protected] / www.lumel.com.pl
DANE TECHNICZNE
KOD WYKONAÑ
Rodzaj sieci 2 - przewodowa
Sposób przy³¹czenia licznika
bezpoœredni
Napiêcie odniesienia Un
230 V
Pr¹d bazowy Ib
5 lub 10 A
Pr¹d maksymalny Imax
40, lub 60 A
Klasa dok³adnoœci
1 lub 2
Licznik elektroniczny 1-fazowy typ LS1.1
X X XX X X X
Pr¹d bazowy i maksymalny:
5 (40) A............................................................... 1
5 (60) A............................................................... 2
10 (40) A............................................................... 4
10 (60) A............................................................... 5
na zamówienie 1)....................................................X
Zakres temperatury pracy
- 25... 55°C
Temperatura przechowywania
- 30... 85°C
Pobór mocy:
- w obwodzie napiêciowym
- w obwodzie napiêciowym
- w obwodzie pr¹dowym
 8 VA/0,3 W
 7 VA/1,3 W (dla licznika
z interfejsem RS-485, RS-232
lub modułem radiowym)
 0,015 VA
Pr¹d rozruchu
0,004 Ib
Poziom wykrywania obecnoœci
napiêcia
0,90 Un
Sta³a impulsów diody LED
3200 imp./kWh lub inna
do uzgodnienia
Pole odczytowe
wyœwietlacz LCD specjalizowany
Interfejsy komunikacyjne
wg kodu wykonañ
Wyjœcie impulsów energii
wyjœcie typu otwarty kolektor,
pasywne wg PN-EN 62053-31
Sta³a impulsowania wyjœcia
3200 imp./kWh lub inna
do uzgodnienia
Próby odbiorcze:
bez legalizacji......................................................................................0
z legalizacj¹.........................................................................................1
wg uzgodnieñ z odbiorc¹ 1)..................................................................X
Wejœcie taryfowe
1 wejœcie (2 taryfy),
prze³¹czane napiêciem Un
2)
Dostêpne taryfy
G11, G12, G12w, G13, C12a,
C12b, C12w, C22a, C22b,
1 taryfa programowana przez
u¿ytkownika
IloϾ stref taryfowych
od 1 do 4
Odpornoœæ na zewnêtrzne sta³e
pole magnetyczne
640 kA/m
Wytrzyma³oœæ na napiêcia udarowe 4 kV
Reakcja licznika na zaniki napiêcia
przechowywanie danych i stanu licznika po zaniku w pamiêci nieulotnej FRAM, trwa³oœæ
przechowywania min. 15 lat
Trwałość baterii
min. 10 lat
Dokładność zegara
± 2 s/dobę
Stopieñ ochrony zapewniany
przez obudowê
IP 54
Wymiary zewnêtrzne
203  122  65 mm
Waga
ok. 0,75 kg
Napiêcie wejœciowe:
230 V...........................................................................1
na zamówienie 1)..........................................................X
Interfejs komunikacyjny:
port optyczny....................................................................00
port optyczny + wyjœcie impulsowe (otwarty kolektor)......01
port optyczny + wyjœcie typu RS-485 (Modbus)...............02
port optyczny + wyjœcie typu RS-232 (Modbus)...............04
bez portu optycznego i interfejsów3).................................05
port optyczny + modu³ radiowy1).......................................20
na zamówienie 1).............................................................. XX
Klasa dok³adnoœci:
1............................................................................................. 1
2............................................................................................. 2
Taryfy:
jednotaryfowy bez zegara wewnętrznego..................................... 1
jedno lub wielotaryfowy z zegarem wewnêtrznym........................ 2
dwutaryfowy z zegarem zewnêtrznym1)2)...................................... 3
- Wykonanie specjalne, nale¿y uzgodniæ z producentem
- Dotyczy tylko wykonañ LS1.1 - X X 00 X X X (port optyczny)
3)
- Dotyczy tylko wykonania 1-taryfowego bez zegara wewnętrznego
LS1.1 - X X XX X 1 X
1)
PRZYK£AD ZAMÓWIENIA:
Kod LS1.1 - 2 1 01 1 1 0 - oznacza licznik jednotaryfowy,
w klasie dok³adnoœci 1, o pr¹dzie 5(60)A, na napiêcie wejœciowe 230 V, z interfejsem optycznym i wyjœciem impulsowym.
Wykonanie bez legalizacji.
Wygl¹d wyœwietlacza LCD
Listopad 2006 - KZ 1313/06
