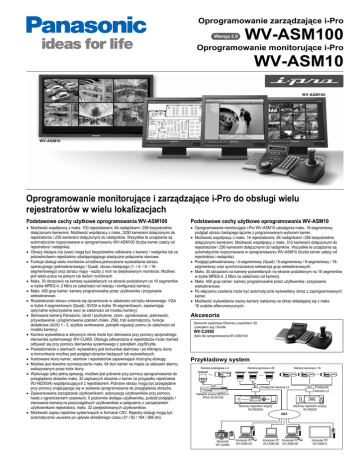

WV-ASM100

Oprogramowanie zarządzające i-Pro
WV-ASM100
Oprogramowanie monitorujące i-Pro
WV-ASM10
Oprogramowanie monitorujące i zarządzające i-Pro do obsługi wielu
rejestratorów w wielu lokalizacjach
Podstawowe cechy użytkowe oprogramowania WV-ASM100
Podstawowe cechy użytkowe oprogramowania WV-ASM10
• Możliwość współpracy z maks. 100 rejestratorami, 64 nadajnikami i 256 bezpośrednio
dołączonymi kamerami. Możliwość współpracy z maks. 3200 kamerami dołączonymi do
rejestratorów i 256 kamerami dołączonymi do nadajników. Wszystkie te urządzenia są
automatycznie rozpoznawane w oprogramowaniu WV-ASM100 (liczba kamer zależy od
rejestratora i nadajnika).
• Obrazy bieżące (na żywo) mogą być bezpośrednio odbierane z kamery / nadajnika lub za
pośrednictwem rejestratora udostępniającego elastyczne połączenie sieciowe.
• Funkcja obsługi wielu monitorów umożliwia jednoczesne wyświetlanie obrazu
operacyjnego (pełnoekranowego / Quad), obrazu bieżącego (1- / 4- / 9- / 16segmentowego) oraz obrazu mapy - każdy z nich na dedykowanym monitorze. Możliwa
jest także praca na jednym lub dwóch monitorach.
• Maks. 30 obrazów/s na kamerę wyświetlanych na ekranie podzielonym na 16 segmentów
w trybie MPEG-4, 2 Mb/s (w zależności od rodzaju i konfiguracji kamery).
• Maks. 400 grup kamer: kamery programowalne przez użytkownika i przypisanie
wieloekranowe.
• Rozdzielczość obrazu zmienia się dynamicznie w zależności od trybu ekranowego: VGA
w trybie 4-segmentowym (Quad), QVGA w trybie 16-segmentowym, zapewniając
optymalne wykorzystanie sieci (w zależności od modelu kamery).
• Sterowane kamerą Panasonic: obrót / pochylenie, zoom, ogniskowanie, jaskrawość,
przywoływanie i programowanie położeń (maks. 256), tryb automatyczny, funkcje
dodatkowe (AUX) 1 - 3, szybkie centrowanie, pokrętło regulacji zoomu (w zależności od
modelu kamery).
• Kamera wyświetlana w aktywnym oknie może być sterowana przy pomocy opcjonalnego
sterownika systemowego WV-CU950. Obsługa odtwarzania w rejestratorze może również
odbywać się przy pomocy sterownika systemowego z pokrętłem Jog/Shuttle.
• Powiadomienie o alarmach: wyświetlany jest komunikat alarmowy i po kliknięciu ikony
w komunikacie możliwy jest podgląd obrazów bieżących lub wyświetlanych.
• Ilustrowane ikony kamer, alarmów i rejestratorów zapewniające intuicyjną obsługę.
• Możliwe jest dowolne rozmieszczenie maks. 64 ikon kamer na mapie ze statusem alarmu
wskazywanym przez kolor ikony.
• Wykonując tylko jedną operację, możliwe jest pobranie przy pomocy oprogramowania do
przeglądania obrazów maks. 32 zapisanych obrazów z kamer (w przypadku rejestratora
WJ-ND300A) współpracujących z rejestratorem. Pobrane obrazy mogą być przeglądane
przy pomocy znajdującego się w zestawie oprogramowania do przeglądania obrazów.
• Zaawansowane zarządzanie użytkownikami: autoryzacja użytkowników przy pomocy
hasła z ograniczeniem czasowym, 5 poziomów dostępu użytkownika, podział podglądu /
sterowania kamerą na poszczególnych użytkowników w połączeniu z zarządzaniem
użytkownikami rejestratora, maks. 32 zarejestrowanych użytkowników.
• Możliwość zapisu rejestrów systemowych w formacie CSV. Rejestry obsługi mogą być
automatycznie usuwane po upływie określonego czasu (31 / 92 / 184 / 366 dni).
• Oprogramowanie monitorujące i-Pro WV-ASM10 udostępnia maks. 16-segmentowy
podgląd obrazu bieżącego łącznie z programowanym wyborem kamer.
• Możliwość współpracy z maks. 16 rejestratorami, 64 nadajnikami i 256 bezpośrednio
dołączonymi kamerami. Możliwość współpracy z maks. 512 kamerami dołączonymi do
rejestratorów i 256 kamerami dołączonymi do nadajników. Wszystkie te urządzenia są
automatycznie rozpoznawane w oprogramowaniu WV-ASM10 (liczba kamer zależy od
rejestratora i nadajnika).
• Podgląd pełnoekranowy / 4-segmentowy (Quad) / 6-segmentowy / 9-segmentowy / 16segmentowy oraz synchronizowana sekwencja grup wieloekranowych.
• Maks. 30 obrazów/s na kamerę wyświetlanych na ekranie podzielonym na 16 segmentów
w trybie MPEG-4, 2 Mb/s (w zależności od kamery).
• Maks. 400 grup kamer: kamery programowalne przez użytkownika i przypisanie
wieloekranowe.
• Po włączeniu zasilania może być automatycznie wyświetlany obraz z zaprogramowanych
kamer.
• Możliwość wyświetlania nazwy kamery nałożonej na obraz składającej się z maks.
16 znaków alfanumerycznych.
Akcesoria
Sterownik systemowy Ethernet z joystickiem 3D
i pokrętłem Jog / Shuttle
WV-CU950
(tylko dla oprogramowania WV-ASM100)
Przykładowy system
Kamera analogowa x 4
Kamera sieciowa x 28
Kamera sieciowa x 16
Przełącznik sieciowy L2
Przełącznik
sieciowy L2
Nadajnik wizyjny MPEG-4 /
JPEG WJ-NT304
Sieciowy rejestrator wizyjny
WJ-ND200
Sieciowy rejestrator wizyjny
WJ-ND300A
SIEĆ
Sterownik
WV-CU950
Komputer PC
WV-ASM100
Komputer PC Komputer PC
WV-ASM100 WV-ASM100
Komputer PC
WV-ASM10
Dane techniczne: oprogramowanie WV-ASM100
Obsługiwane
urządzenia
Funkcja
graficznego
interfejsu
użytkownika
Obsługiwane kamery
Obsługiwane rejestratory
Obsługiwane nadajniki
Obsługiwane sterowniki
Obsł. format obrazu
Maks. liczba urządzeń
obsł. przez rejestrator
Maks. liczba urządzeń
obsł. przez nadajnik
Maks. liczba kamer obsł.
przez oprogramowanie
Sterowane kamerą
(w zależności od kamery)
Sterowane rejestratorem
(w zależności od
rejestratora)
Tryb wyszukiwania
Tryb wieloekranowy
Sekwencja wyświetlania
Parametry wyświetlania
Tryb wielomonitorowy
Wyświetlanie grupy kamer
Liczba map
Pobieranie obrazu
Wyświetlanie nazwy kamery
Wyświetlanie zegara
Źródło alarmu
Obsługa alarmów
Działanie alarmowe
Zoom cyfrowy
Załącznik tekstowy
Rejestr systemowy
Pobieranie rejestru urządz.
Zarządzanie
użytkownikami
Partycjonowanie
Względy bezpieczeństwa
Synchronizacja czasu
Czas letni
Systemowe menu nastaw
Parametry
ogólne
Język menu użytkownika
Obsługiwane systemy
operacyjne
Wymagania dot.
komputera PC
Sieć
Serwer proxy
komputerowa Serwer FTP
Oprogramowanie Sterowanie
do wyświetlania odtwarzaniem
obrazu
Funkcje dodatkowe
bezpośrednio: kamery sieciowe Panasonic serii i-Pro oprócz WV-NM100 poprzez rejestrator:
kamery sieciowe Panasonic serii i-Pro, serii BB (wybrane modele) oraz Axis® (wybrane modele)
seria WJ-ND300, seria WJ-ND200, seria WJ-HD309A / 316A
WJ-NT304
WV-CU950
MPEG-4 (seria i-Pro oprócz WV-NM100), M-JPEG
100, kamery współpracujące z rejestratorami są automatycznie rozpoznawane
w oprogramowaniu WV-ASM100
64, kamery współpracujące z rejestratorami są automatycznie rozpoznawane
w oprogramowaniu WV-ASM100
bezpośrednio: 256, poprzez rejestrator: 3200 (w przypadku WJ-ND300A) poprzez nadajnik:
256 (w przypadku WJ-NT304)
obrót / pochylenie, zoom, ogniskowanie, jaskrawość, przywoływanie i programowanie położeń
(maks. 256), tryb automatyczny (sekwencja, wybrane położenia, automatyczny obrót,
patrolowanie, automatyczne śledzenie), funkcje dodatkowe (AUX) 1 - 3, szybkie centrowanie,
pokrętło regulacji zoomu
zapis, odtwarzanie, odtwarzanie do tyłu, pauza, stop, przeglądanie do przodu (maks. 96x),
przeglądanie do tyłu (maks. 96x), poprzednie nagranie, następne nagranie, poprzedni obraz,
następny obraz, przeskok (maks. o 60 min.), przeskok do tyłu (maks. o 60 min.), tekst
obiekt: rejestrator (kamera) / grupa / mapa, kryteria wyszukiwania: czas, data, rodzaj zdarzenia,
tekst
pełnoekranowy / Quad (A - D) / 9-segmentowy / 16-segmentowy
10 programów, 64 kroki / układy, grupa pełnoekranowa lub Quad, czas przełączania: 3 s / 5 s /
10 s / 15 s / 20 s
30 obrazów/s x 16 ekranów w trybie MPEG-4, 2 Mb/s
maks. 3 monitory (obsługa / obraz bieżący / mapa), możliwość wyświetlenia maks. 20 kamer
(obsługa - 4, obraz bieżący - 16)
maks. 400 grup z 16-znakowymi nazwami
maks. 100 map (JPEG lub bmp), łącze: 64 kamery i 20 map
możliwość pobrania zapisanych obrazów z maks. 32 kamer (w przypadku rejestratora WJND300A); dotyczy tylko pobierania ręcznego; oprogramowanie do przeglądania obrazów może
być wydzielone z oprogramowania głównego
w graficznym interfejsie użytkownika (GUI), maks. 16 znaków
w graficznym interfejsie użytkownika; format czasu: 12-godz. / 24-godz., data: 5 formatów (jeśli
obraz pochodzi z rejestratora)
protokół alarmowy Panasonic w rejestratorze
resetowanie, automatyczne resetowanie (wył. / 10 s / 20 s / 30 s / 1 min / 5 min)
na monitorze podglądu bieżącego można wyświetlić maks. 16 obrazów alarmowych; ikona
odpowiedniej kamery na mapie zostaje podświetlona; komunikaty alarmowe wyświetlane są
w menu użytkownika i sygnalizowane przy pomocy brzęczyka
maks. 4x
do każdego nagrania może zostać dołączony dowolny komentarz, który można przeglądać
w późniejszym czasie; maks. 200 znaków
obsługa (100 000), system (1000), awaria sieci (1000), awaria rejestratora (1000), alarm (30 000)
dostęp operatora, awaria sieci, błąd, zdarzenie
liczba: maks. 32 użytkowników + administrator (nazwa i hasło),
poziom użytkownika: 5 poziomów (programowalne), ograniczenie czasowe ważności hasła: wył.
/ 31 / 92 / 184 / 366 dni,
automatyczne logowanie: wł. / wył., liczba użytkowników logujących się do rejestratora: maks. 16
użytkownik - kamera (tylko podgląd, podgląd i sterowanie, brak dostępu) w połączeniu
z zarządzaniem użytkownikami rejestratora
autoryzacja użytkownika (nazwa i hasło), autoryzacja hosta (adres IP), wykrycie manipulacji,
klucz sprzętowy (USB)
NTP (serwer / klient)
określany przez użytkownika (w menu nastaw)
strony menu nastaw wyświetlane w jęz. angielskim, francuskim, włoskim, hiszpańskim,
niemieckim, rosyjskim i chińskim
angielski, francuski, włoski, hiszpański, niemiecki, rosyjski, chiński
Microsoft® Windows® XP Home SP2, Microsoft® Windows® XP Professional SP2, Microsoft®
Windows Vista Ultimate; język w systemie operacyjnym musi być taki sam, jak wybrany
w graficznym interfejsie użytkownika
procesor: Intel® Core 2 Duo 2,4 GHz lub szybszy, pamięć RAM: 1 GB lub więcej, pamięć RAM
na karcie graficznej: 128 MB lub więcej, oprogramowanie Microsoft® DirectX® 9.0c lub nowsze
obsługiwany serwer proxy HTTP (adres IP i nr portu)
pasywny / aktywny
odtwarzanie, odtwarzanie do tyłu, pauza, przeglądanie do przodu, przeglądanie do tyłu,
poprzednie nagranie, następne nagranie, następny obraz
wykrywanie manipulacji, zapis w formacie JPEG, 2-krotne powiększenie (zoom), drukowanie
Podstawowe elementy obsługi
Okno obsługi
Pasek menu
Pasek narzędzi
Pasek stanu
Pulpit funkcyjny
Obszar wyświetlania
obrazu
Pulpit obsługi
Pasek narzędzi
Ikona zapisu jako plik JPEG
Ikona drukowania
Ikona [4A]
Ikona [4B]
Ikona [4C]
Ikona [4D]
Ikona wylogowania
Ikona [1]
Ikona [9]
Ikona [16]
Przycisk trybu pełnoekranowego
Ikona wyszukiwania
Pasek stanu
Nazwa rejestr. / nazwa kamery
Przycisk alarmu
Przycisk błędu
Przycisk karty SD
[Na żywo] / [Odtw.] / [Odtw. z SD]
[Krok 1] - [Krok 7]
Wskaźnik zapisu
Kopiowanie / kasowanie
Czas i data
Pulpit obsługi odtwarzania
Przycisk przeglądania do tyłu
Przycisk poprzedniego
Przycisk pauzy
Przycisk zatrzymania
Przycisk następnego obrazu
Przycisk przeskoku
Czas przeskoku
Przycisk szybkości
Przycisk tekstu
Przycisk rozpoczęcia / zakończenia zapisu
Przycisk odtwarzania do tyłu
Przycisk odtwarzania
Przycisk następnego nagrania
Przycisk przeglądania do przodu
Przycisk przeskoku do tyłu
Przycisk poprzedniego obrazu
Pulpit obsługi kamery
Dane techniczne: oprogramowanie WV-ASM10
Obsługiwane
urządzenia
Funkcje
wyświetlania
Parametry
ogólne
Sieć
komputerowa
Obsługiwane kamery
bezpośrednio: kamery sieciowe Panasonic serii i-Pro oprócz WV-NM100 poprzez rejestrator:
kamery sieciowe Panasonic serii i-Pro, serii BB (wybrane modele) oraz Axis® (wybrane modele)
seria WJ-ND300, seria WJ-ND200, seria WJ-HD309A / 316A
WJ-NT304
MPEG-4 (seria i-Pro oprócz WV-NM100), M-JPEG
16, kamery współpracujące z rejestratorami są automatycznie rozpoznawane w
oprogramowaniu WV-ASM10
64, kamery współpracujące z rejestratorami są automatycznie rozpoznawane w
oprogramowaniu WV-ASM10
bezpośrednio: 256, poprzez rejestrator: 512 (w przypadku WJ-ND300A) poprzez nadajnik:
256 (w przypadku WJ-NT304)
pełnoekranowy / Quad / 9-segmentowy / 16-segmentowy
10 programów, 64 kroki / układy, tryb pełnoekranowy / Quad / 9-segmentowy / 16-segmentowy,
czas przełączania: 3 s / 5 s / 10 s / 15 s / 20 s
Parametry wyświetlania 30 obrazów/s x 16 ekranów w trybie MPEG-4, 2 Mb/s
Wyświetlanie grupy kamer maks. 400 grup z 16-znakowymi nazwami
Wyświetlanie nazwy kamery maks. 16 znaków (nałożonych na obraz)
Względy bezpieczeństwa klucz sprzętowy (USB)
Synchronizacja czasu
NTP (serwer / klient)
Czas letni
określany przez użytkownika (w menu nastaw)
Systemowe menu nastaw strony menu nastaw wyświetlane w jęz. angielskim, chińskim, japońskim
Obsługiwane systemy
Microsoft® Windows® XP Home SP2, Microsoft® Windows® XP Professional SP2, Microsoft®
operacyjne
Windows Vista Ultimate; język w systemie operacyjnym musi być taki sam, jak wybrany
w graficznym interfejsie użytkownika
Wymagania dot.
procesor: Intel® Core 2 Duo 2,4 GHz lub szybszy, pamięć RAM: 1 GB lub więcej, pamięć RAM
komputera PC
na karcie graficznej: 128 MB lub więcej, oprogramowanie Microsoft® DirectX® 9.0c lub nowsze
Serwer proxy
obsługiwany serwer proxy HTTP (adres IP i nr portu)
Obsługiwane rejestratory
Obsługiwane nadajniki
Obsł. format obrazu
Maks. liczba urządzeń
obsł. przez rejestrator
Maks. liczba urządzeń
obsł. przez nadajnik
Maks. liczba kamer obsł.
przez oprogramowanie
Tryb wieloekranowy
Sekwencja wyświetlania
Zoom
Ogniskowanie
Tryb automatyczny
Pulpit sterowania
Jaskrawość
Funkcja dodatkowa (AUX)
Położenie zaprogramowane
Znaki towarowe i zastrzeżone znaki towarowe
- Microsoft i Windows są zastrzeżonymi znakami towarowymi Microsoft Corporation
w Stanach Zjednoczonych i innych państwach.
- Axis jest zastrzeżonym znakiem towarowym firmy Axis Communications AB.
- Intel i Pentium są zastrzeżonymi znakami towarowymi Intel Corporation.
Ważne
- Uwaga dotycząca bezpieczeństwa: przed przystąpieniem do obsługi urządzenia należy
uważnie zapoznać się ze wszystkimi odnośnymi instrukcjami instalacji i obsługi.
- Firma Panasonic nie ponosi odpowiedzialności za wydajność sieci i / lub urządzenia
innych producentów pracujące w sieci.
• Wszystkie obrazy TV są symulowane.
• Masa i wymiary są przybliżone.
• Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego
ostrzeżenia.
• Urządzenia mogą być dostosowane do przepisów obowiązujących w danym kraju.
• Na wszystkich rysunkach przedstawione są modele NTSC.
DYSTRYBUTOR:
http://panasonic.net/security/
(2A-006BA)
