DS 01.3.01

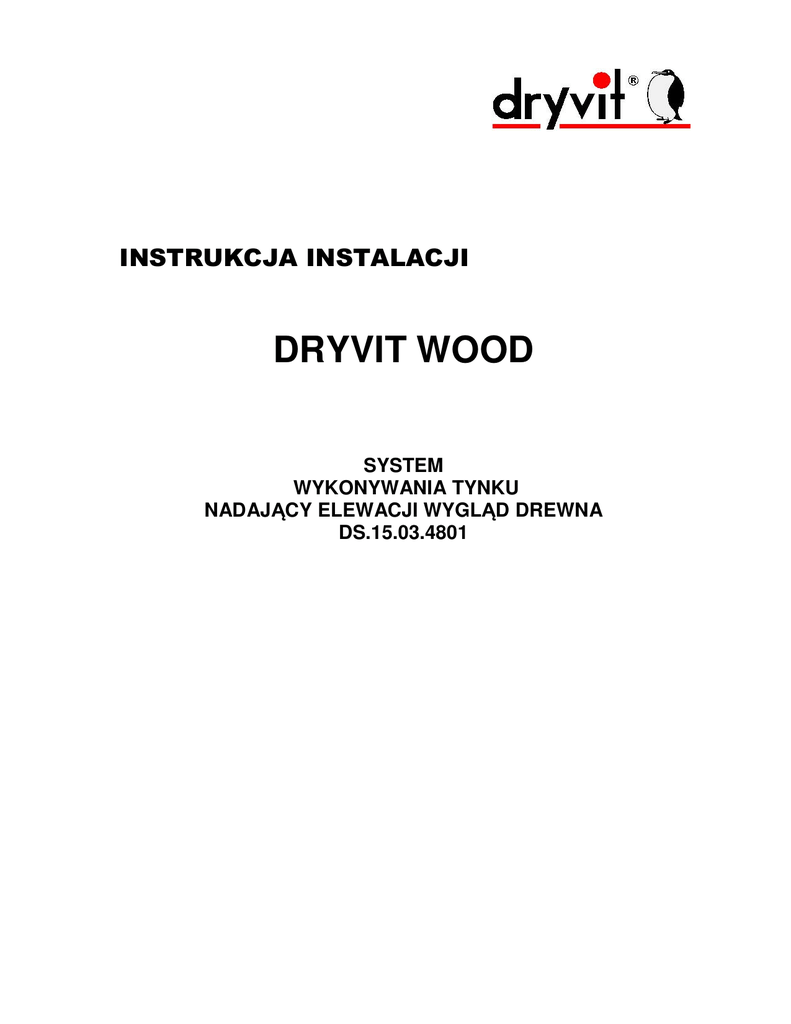

INSTRUKCJA INSTALACJI
DRYVIT WOOD
SYSTEM
WYKONYWANIA TYNKU
NADAJĄCY ELEWACJI WYGLĄD DREWNA
DS.15.03.4801
DRYVIT WOOD
SYSTEM WYKONYWNIA TYNKU
DS.15.03.4801
I. WSTĘP
A. Poniższa instrukcja opisuje etapy montażu systemu ocieplania ścian zewnętrznych budynków Dryvit Wood. Dodatkowo przed rozpoczęciem pracy wykonawca powinien zapoznać się z następującymi dokumentami:
1. Kartami technicznymi produktów: Dryhesive Plus DS.02.04.4801; Tynki mineralne Dryvit Drytex Wood DS.02.04.4810;; Strongsil DS.02.04.4805; PRIMUS M DS.06.04.4801; Color Prime
DS.01.04.4802; Wood Glaze DS.01.04.4827.
2. Detalami konstrukcyjnymi Dryvit Drysulation DS.02.02.4800.
3. Projektem ocieplenia elewacji.
B. Prace przy instalacji systemu Dryvit Wood powinny być wykonane przez doświadczonych wykonawców.
II. USTALENIA WSTĘPNE
A. Przed rozpoczęciem realizacji projektu wykonawca powinien przedstawić właścicielowi/projektantowi do
aprobaty próbki zawierające:
1. Wszystkie kolory i faktury opisane w projekcie. Próbki powinny być przygotowane z tych samych
produktów, przy użyciu tego samego rodzaju narzędzi, wyposażenia i technik, co zaprojektowana elewacja.
2. Zatwierdzone próbki należy zachować i udostępniać na placu budowy.
B. Wykonawca powinien dokładnie zapoznać się z projektem i wyjaśnić ewentualne wątpliwości dotyczące rozwiązania detali, mocowania mechanicznego i inne.
III. SKŁADNIKI SYSTEMU DRYVIT WOOD
A. Warstwa bazowa
1. Zaprawa klejąca PRIMUS M - sucha mieszanka na bazie cementu gotowa do użycia po wymieszaniu z wodą - masa klejąca przeznaczona do zatapiania siatki wzmacniającej.
2. Siatka wzmacniająca w kolorze niebieskim z czarnym nadrukiem „dryvit”, alkalioodporna, wykonana z włókien szklanych odpowiednio preparowanych do uzyskania kompatybilności z innymi
materiałami systemu. Siatka klasyfikowana jest wg odporności warstwy bazowej na uderzenia i
dostępna jest w następujących odmianach:
1. Standard Plus,
2. Panzer.
B. Powłoka elewacyjna Dryvit Wood
1. Tynk mineralny Drytex Wood, DS.02.04.4810:
UWAGA: Tynki wymagają malowania preparatem korygująco-odcinającym Color Prime, a następnie dwukrotnie: farbą Wood Glaze.
C. Farby elewacyjne:
1. Preparat korygująco-odcinający Color Prime, DS.01.04.4802
2. farba Wood Glaze, DS.01.04.4826
D. Szablony do odciskania wzoru / rysunku drewna: dostarczane przez Dryvit w postaci taśm silikonowych, wielokrotnego użycia
- szerokość ok. 17,5 cm; długość maksymalnie np. 1,2 – 1,4 m oraz „czoła” deski 17,5 x 17,5
cm.
E. Inne materiały:
1. Czysta woda.
2. Łączniki mechaniczne.
3. Materiały uszczelniające.
4. Listwy startowe PCV (mogą być też stosowane listwy ze stali nierdzewnej lub aluminiowe przeznaczone do stosowania w systemach ociepleń).
5. Narożniki z PCV (z siatką lub bez). Mogą być stosowane narożniki ze stali nierdzewnej lub aluminium
przeznaczone do stosowania w systemach ociepleń.
6. Wałki do tapet, gumowe; szer. ok. 15 cm
7. Taśmy malarskie
8. Tarcza szlifierska Ø 125 mm.
www.dryvit.pl, linia ulgowa 0 801 379 848
Dryvit Systems USA (Europe) Sp. z o.o.
str. 2 z 6
czerwiec 2009
DRYVIT WOOD
DS.15.03.4801
IV. DOSTAWY, MAGAZYNOWANIE
A. Wszystkie materiały Dryvit powinny być dostarczone na miejsce prac w oryginalnych, zamkniętych
opakowaniach z nienaruszonymi etykietami. Nie należy używać materiałów budzących wątpliwości.
B. Wszystkie mokre produkty Dryvit należy przechowywać w szczelnie zamkniętych, oryginalnych pojemnikach
nie dłużej niż 12 lub 24 miesiące (w zależności od asortymentu) od daty produkcji podanej na opakowaniu.
Pojemniki chronić przed bezpośrednim wpływem promieniowania słonecznego.
C. Zaprawy klejące DRYHESIVE PLUS i PRIMUS M przechowywać w oryginalnych workach chronionych przed
wilgocią przez okres nie dłuższy niż 6 miesięcy od daty produkcji.
D. Minimalna temperatura przechowywania:
1. Zaprawy klejące: +4°C
2. Tynk mineralny Dryvit Drytex Wood: + 4°C
3. Preparaty gruntujące i korygujące +7°C
5. Farby: Wood Glaze + 7°C
V. WARUNKI PRACY
A. Temperatura podłoża i otoczenia w czasie pracy i przez następne 24 godziny powinna wynosić nie
mniej niż +4°C (podczas malowania +7°C). W tym czasie elewację należy chronić przed zamoczeniem i uszkodzeniem.
B. Wszystkie powierzchnie nieobjęte pracami należy chronić przed zabrudzeniem.
C. Czasowa ochrona przed deszczem powinna być zapewniona do momentu wyschnięcia nakładanych materiałów i ostatecznego zakończenia instalacji obróbek blacharskich i uszczelnień.
D. Prace ociepleniowe należy koordynować z innymi pracami budowlanymi.
E. W budynku nie może występować wilgoć wstępująca kapilarna.
F. Budynek powinien być wolny od wad wpływających na prawidłowe funkcjonowanie systemu ocieplenia.
G. Pomiędzy rusztowaniem a ścianą należy zachować odpowiednią odległość, zgodną z obowiązującymi przepisami, zaś kotwy zamontować ze spadkiem od ściany w celu prawidłowego odprowadzenia wody.
VI. WYKONYWANIE POWŁOKI WYKOŃCZENIOWEJ – TYNKU DRYVIT WOOD
A. Przed przystąpieniem do nakładania tynku Dryvit Wood warstwa bazowa powinna być sucha, równa i dobrze związana. Czas schnięcia warstwy bazowej wynosi 24 godziny (przy 20°C, 55% wilgotności względnej powietrza) i może być dłuższy przy niesprzyjających warunkach atmosferycznych.
Należy sprawdzić, czy siatka została dokładnie zatopiona, nierówności zeszlifować pacą z papierem ściernym.
B. Aplikacja wyprawy tynkarskiej Dryvit Wood
1. Uwagi ogólne:
–Wyprawy elewacyjne Dryvit muszą być nanoszone metodą ciągłą aż do naturalnych przerw
takich jak naroża budynku, dylatacje, itp. Należy zapewnić odpowiednią liczbę pracowników i
rusztowań. Pomiędzy rusztowaniem a ścianą należy zachować odpowiednią odległość - min
0,45 m. Należy unikać prac na silnie nasłonecznionych i nagrzanych powierzchniach.
– Należy używać materiału pochodzącego z tej samej partii (patrz nr serii na pojemniku) na
jednej płaszczyźnie, w obrębie jej naturalnych granic.
2. Przygotowanie do użycia.
a. Przed użyciem mineralną masę tynkarską Dryvit Wood należy wymieszać z wodą przy użyciu mieszadła wolnoobrotowego.
b. Dla poprawy urabialności do jednego pojemnika masy można dodać maksymalnie 250 ml wody. Do
wszystkich pojemników należy wówczas dodać taką samą ilość wody.
3. Aplikacja tynku mineralnego Drytex Wood
Uwagi ogólne
- Unikać prac na silnie nasłonecznionych i nagrzanych powierzchniach
- W czasie upalnej i wietrznej pogody elewację można zrosić mgłą wodną (niewielką ilością
wody) w celu obniżenia jej temperatury – wtedy, przed następnymi krokami, odczekać do
pełnego wysuszenia powierzchni.
str. 3 z 6
czerwiec 2009
DRYVIT WOOD
DS.15.03.4801
Nakładanie tynku
- Masę tynkarską nakładać przy użyciu czystej pacy ze stali nierdzewnej na grubość ok. 5
mm.
- tylko za pomocą pacy należy uzyskać równą powierzchnię
UWAGA: Ostatnie ruchy pacą wykonywać zgodnie z kierunkiem docelowego układu wzoru
drewna.
C. Nadanie tynkowi faktury i wyglądu drewna – z wykorzystaniem szablonów wielokrotnego użycia.
1. Uwagi ogólne:
- Fakturę nadaje się poprzez odciśnięcie szablonu na świeżo nałożonym tynku – w momencie,
gdu jest on „suchy w dotyku”, tj. przestaje kleić się do ręki, przy dotknięciu.
- W warunkach warsztatowych okres ten wynosi ok. 10 min.; na budowie okres ten może ulec
zmianie w zależności od warunków atmosferycznych !
- Odbijanie wzoru szablonu wykonuje się na elewacji ‘od góry – do dołu’
- Z szablonem musi koniecznie pracować 2-óch pracowników
2. Wykonanie odcisków szablonu
- przed przystąpieniem do pracy z szablonem – należy wytrasować linie odniesienia dla 4 lub 5
szeregów
- szablon należy przesmarować ogólnie dostępnym olejem spożywczym (jadalnym) – zabieg ten
powtarzamy przed każdym kolejnym użycie szablonu, wykonujemy to pędzlem, nakładając bardzo dokładnie cienką warstwę oleju na całą powierzchnię szablonu
- następnie: przykładamy rozwinięty szablon (2 osoby) rysunkiem słojów do tynku, po czym dociskamy go z wyczuciem wałkiem do tapet (gumowym) o szer. ok. 15 cm
- dociśnięcia wałkiem wykonujemy dokładnie i kilkakrotnie
UWAGA: Nie można stosować zbyt dużej siły; tynk nie może być wyciskany spod szablonu
- odrywamy szablon powoli, równocześnie ciągle dociskając go wałkiem – od razu sprawdzamy jakość odciśniętego wzoru; w razie potrzeby można wykonać natychmiastowe poprawki
- po wykonaniu 4 lub 5-ciu poziomów należy ponownie z pomocą poziomicy wykonać pomocnicze
linie kontrolne, korygując tym samym możliwe minimalne odchyłki od poziomu
- równocześnie w ostatnim poziomie danego etapu, tj. na 4-tym lub 5-tym poziomie wyrównujemy zaistniałe odchyłki – bezwzględnie dolna krawędź szablonu misi się pokryć z linią
traserską.
Kroki powyższe powtarzamy wielokrotnie, na całej szerokości elewacji budynku.
UWAGA: W obrębie narożników elewacji, trzeba przewidzieć wykonanie odcisków szablonu na
tzw. mijankę (tj. z przesunięciem względem sąsiedniego poziomu) – w innym razie uzyskany
efekt będzie nienaturalny.
3. Połączenie odcisków szablonu na długości – wymaga dodatkowej precyzji, szczególnie jeśli nie
przewiduje się wykonania pionowych rowków, będących odwzorowaniem końców ‘deski’:
- część szablonu (od strony połączenia) w trakcie odciskania wzoru nie zostaje dociśnięta wałkiem
- potem przykłada się szablon ponownie ‘na zakład’ koniecznie pamiętając o dopasowaniu rysunku
słojów do tego, już istniejącego i za pomocą wałka odciska się wzór
4. Po wykonaniu wzorów słojów drewna a przed aplikacją farb, tynk Dryvit Wood musi w pełni wyschnąć – przez co najmniej 48 godzin. W tym okresie musi być chroniony przed niesprzyjającymi
warunkami pogodowymi, m.in. wilgocią.
Gdy bezpośrednio po aplikacji jest wysoka temperatura – można tynk zwilżyć wodą (z wyczuciem,
niewielką ilością wody) za pomocą wałka lub pędzla, ale należy uważać aby nie zniszczyć struktury tynku.
Po 24 godz. od odciśnięcia szablonów można wykonać w tynku rowki – nadające efekt szczelin
między deskami.
5. Wykonanie rowków – uzyskanie efektu szczelin pomiędzy sąsiednimi deskami
Zazwyczaj w praktyce wykonuje się rowki poziome a nie wykonuje się rowków pionowych; jednakże jest to decyzja czysto estetyczna i może podlegać modyfikacjom, wedle uznania i wstępnych
ustaleń.
- Rowki wykonujemy już na wyschniętym tynku – nie można tego robić w momencie, gdy jest on
jeszcze mokry.
- Rowki wykonujemy przykładając tarczę szlifierską Ø 125 mm do poziomicy i przesuwamy ją kilkakrotnie ‘wyszlifowując’ fugę o głębokości ok. 2 mm.
str. 4 z 6
czerwiec 2009
DRYVIT WOOD
DS.15.03.4801
UWAGA: Trzeba zwracać baczną uwagę, by głębokość fugi nie była zbyt duża i by nie uszkodzić
warstwy bazowej z siatką.
- Czynność tą wielokrotnie powtarzamy w każdym miejscu, gdzie ma pojawić się szczelina między deskami.
- Odstęp pomiędzy poziomymi fugami powinien wynosić ok. 18 cm, czyli tyle, co szerokość
szablonu.
6. Usunięcie pyłu i kurzu
Po wykonaniu wszystkich fug – całą elewację lub ścianę należy dokładnie odkurzyć za pomocą
odkurzacza lub sprężonym powietrzem, usuwając cały pył i luźne drobinki.
Potem można przetrzeć wilgotną szamtą.
UWAGA: Tynku Drytex Wood nie wolno pozostawić na elewacji bez pomalowania farbą elewacyjną.
D. Malowanie tynku Dryvit Wood z nadanym już wzorem / rysunkiem drewna.
1. Uwagi ogólne:
- Malowanie dokonuje się po pełnym wyschnięciu tynku Dryvit Wood, tj. co najmniej 48 godz. od
jego aplikacji (jeśli podczas układania zaprawy tynkarskiej Drytex na suchej warstwie bazowej i
przez następną dobę temperatura podłoża i powietrza wynosiła +20°C, a wilgotności względna
55%) i ok. 24 godz. po wykonaniu fug.
W gorszych warunkach pogodowych czas ten ulega wydłużeniu, jest to istotne szczególnie na jesieni, gdy występują niskie temperatury i wysoka wilgotność względna powietrza. Przy niskich
temperaturach i wysokiej wilgotności względnej powietrza zaleca się odczekać około 7 dni. Zbyt
wczesne użycie farby może spowodować powstanie wykwitów, odbarwień, a nawet - przy wilgotnym tynku - pęcherzy.
- Powierzchnia ściany do malowania musi być idealnie odkurzona i pozbawiona wszelkich zanieczyszczeń.
UWAGA: Malowanie można wykonywać tylko wtedy, gdy tynk znajduje się na całej powierzchni
ściany, przewidzianej do malowania
UWAGA: Farb nie należy rozcieńczać.
-- Elewacje należy chronić przed zamoczeniem i uszkodzeniami do momentu całkowitego wyschnięcia, oraz zakończenia montażu uszczelnień i obróbek blacharskich.
2. Malowanie z użyciem preparatu Color Prime (patrz karta techniczna DS.01.04.4802):
- Bez względu na późniejszy kolor bejcy – Color Prime stosujemy w kolorze białym (baza)
- Bezpośrednio przed użyciem środek korygująco-odcinający Color Prime należy dokładnie
wymieszać.
- Color Prime można nakładać za pomocą pędzla lub wałka. Można również nakładać metodą
natryskową - należy wówczas liczyć się ze zwiększonym zużyciem materiału.
- Po aplikacji Color Prime elewacja musi wyschnąć przez co najmniej 12 godzin.
- Po wyschnięciu można przystąpić do aplikacji 2-óch warstw farby Dryvit Wood Glaze; DS.
DS.01.04.4827
3. Malowanie z użyciem bejcy Dryvit Wood Glaze:
- Wood Glaze nadaje ostateczny kolor i wygląd systemowi Dryvit Wood
- konieczna jest aplikacja 2-óch warstw; drugą nakładamy po min. 12 godzinach od nałożenia
pierwszej
- Preparat należy, po otwarciu pojemnika, przemieszać
- Malowanie wykonujemy pędzlem
- Malujemy wzdłuż rysunku desek
UWAGA: Po nałożeniu pierwszej warstwy kolorystyka jest bardzo niejednorodna; ulegnie to wyrównaniu po 2-gim malowaniu
UWAGA: Należy cały czas unikać powstawania zacieków, jest to szczególnie ważne podczas
2-giego malowania. Niezastosowanie się do tego zalecenia skutkuje bardzo nieestetycznym
wyglądem elewacji.
VII. INSTALACJA USZCZELNIEŃ
1. Uszczelnieniu podlegają (patrz detale konstrukcyjne DS.01.02.4800) wszystkie dylatacje, złącza kompensacyjne i miejsca styku systemu z innymi elementami budynku np. obróbkami blacharskimi.
str. 5 z 6
czerwiec 2009
DRYVIT WOOD
DS.15.03.4801
2. Przed instalacją uszczelnień wewnętrzne powierzchnie dylatacji i złączy kompensacyjnych należy pomalować środkiem Color Prime lub farbą Demandit.
3. Uszczelnienia należy wykonać przy użyciu produktów wymienionych w informacji technicznej „Dylatacje i
uszczelnienia” DS.00.06.4802, postępując zgodnie z zaleceniami producenta
VIII. NAPRAWY
A. Wszystkie uszkodzenia systemu wymagają natychmiastowej naprawy.
1. W przypadku gdy przyczyną uszkodzenia jest penetracja wody pod powierzchnię systemu na
skutek nieszczelności uszczelnień, należy:
– wymienić uszczelnienie, przy użyciu ostrych narzędzi usunąć odspojone fragmenty powłok systemu,
– dokonać naprawy, tak aby zapewnić ciągłość wszystkich warstw systemu Dryvit Wood.
2. W przypadku gdy uszkodzenie ma charakter mechaniczny, postępować zgodnie z instrukcjami
zawartymi w ‘Podręcznym poradniku instalacji’ lub skontaktować się z Serwisem Terenowym
Dryvit.
B. Do napraw używać tych samych materiałów, które zastosowano przy instalacji systemu.
UWAGA: Pomimo użycia powłok elewacyjnych o tym samym numerze koloru, kolor elewacji może się
różnić na skutek oddziaływania czynników atmosferycznych. Z czasem różnice powinny ulec zatarciu.
IX. MYCIE I KONSERWACJA
A. Konserwację elewacji wykonanej technologią Dryvit Wood prowadzić zgodnie z zaleceniami podanymi w
karcie ‘Konserwacja i odnawianie’ DS.00.06.4801.
X. SERWIS DRYVIT
A. W celu uzyskania bliższych informacji prosimy o skontaktowanie się z naszą firmą lub regionalnym
doradcą techniczno–handlowym.
Informacje zawarte w tej instrukcji odpowiadają standardowym zaleceniom odnośnie instalacji detali systemu Dryvit Wood oraz przedstawione są w dobrej wierze. Firma Dryvit Systems nie ponosi odpowiedzialności, wyrażonej wprost lub w domyśle za efekt architektoniczny i wykonanie prac inżynieryjnych i instalacyjno-budowlanych. Jeżeli chcą się Państwo upewnić, że posiadają najnowsze i kompletne informacje, prosimy o kontakt z naszą firmą.
str. 6 z 6
czerwiec 2009

dryvit wood - Dostawynabudowe.pl

Transkrypt

Podobne dokumenty

Anna Krasińska Absolwentka Cambridge

DREWNO

Dryvit Bejca Wood Glaze

mcr Pyroplast Wood T
