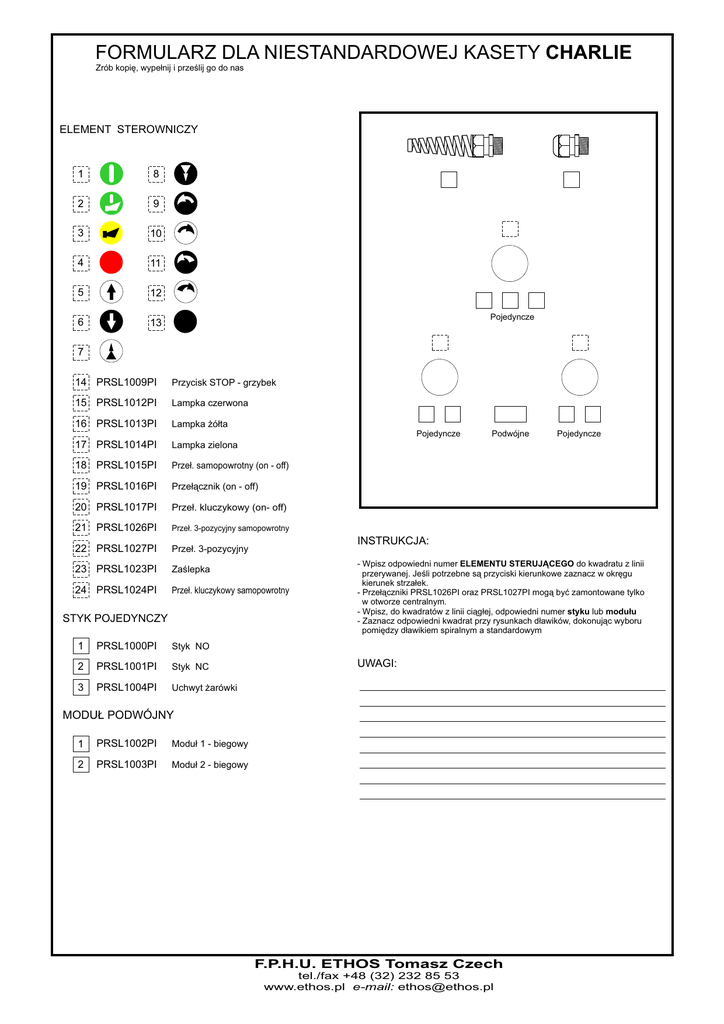

formularz dla niestandardowej kasety charlie

FORMULARZ DLA NIESTANDARDOWEJ KASETY CHARLIE
Zrób kopiê, wype³nij i przeœlij go do nas
ELEMENT STEROWNICZY
1
8
2
9
3
10
4
11
5
12
6
13
Pojedyncze
7
14 PRSL1009PI
Przycisk STOP - grzybek
15 PRSL1012PI
Lampka czerwona
16 PRSL1013PI
Lampka ¿ó³ta
17 PRSL1014PI
Lampka zielona
18 PRSL1015PI
Prze³. samopowrotny (on - off)
19 PRSL1016PI
Prze³¹cznik (on - off)
20 PRSL1017PI
Prze³. kluczykowy (on- off)
21 PRSL1026PI
Prze³. 3-pozycyjny samopowrotny
22 PRSL1027PI
Prze³. 3-pozycyjny
23 PRSL1023PI
Zaœlepka
24 PRSL1024PI
Prze³. kluczykowy samopowrotny
STYK POJEDYNCZY
1
PRSL1000PI
Styk NO
2
PRSL1001PI
Styk NC
3
PRSL1004PI
Uchwyt ¿arówki
Pojedyncze
Podwójne
INSTRUKCJA:
- Wpisz odpowiedni numer ELEMENTU STERUJ¥CEGO do kwadratu z linii
przerywanej. Jeœli potrzebne s¹ przyciski kierunkowe zaznacz w okrêgu
kierunek strza³ek.
- Prze³¹czniki PRSL1026PI oraz PRSL1027PI mog¹ byæ zamontowane tylko
w otworze centralnym.
- Wpisz, do kwadratów z linii ci¹g³ej, odpowiedni numer styku lub modu³u
- Zaznacz odpowiedni kwadrat przy rysunkach d³awików, dokonuj¹c wyboru
pomiêdzy d³awikiem spiralnym a standardowym
UWAGI:
MODU£ PODWÓJNY
1
PRSL1002PI
Modu³ 1 - biegowy
2
PRSL1003PI
Modu³ 2 - biegowy
Pojedyncze
F.P.H.U. ETHOS Tomasz Czech
tel./fax +48 (32) 232 85 53
www.ethos.pl e-mail: [email protected]
