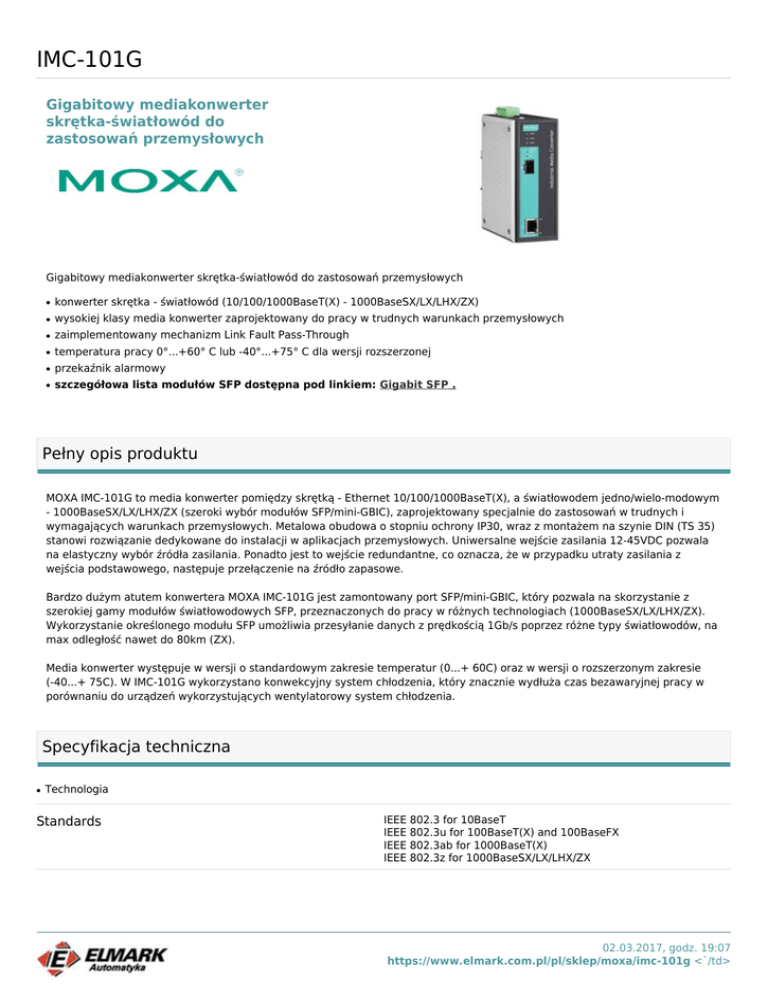

IMC-101G

IMC-101G
Gigabitowy mediakonwerter
skrętka-światłowód do
zastosowań przemysłowych
Gigabitowy mediakonwerter skrętka-światłowód do zastosowań przemysłowych
●
konwerter skrętka - światłowód (10/100/1000BaseT(X) - 1000BaseSX/LX/LHX/ZX)
●
wysokiej klasy media konwerter zaprojektowany do pracy w trudnych warunkach przemysłowych
●
zaimplementowany mechanizm Link Fault Pass-Through
●
temperatura pracy 0°...+60° C lub -40°...+75° C dla wersji rozszerzonej
●
przekaźnik alarmowy
●
szczegółowa lista modułów SFP dostępna pod linkiem: Gigabit SFP .
Pełny opis produktu
MOXA IMC-101G to media konwerter pomiędzy skrętką - Ethernet 10/100/1000BaseT(X), a światłowodem jedno/wielo-modowym
- 1000BaseSX/LX/LHX/ZX (szeroki wybór modułów SFP/mini-GBIC), zaprojektowany specjalnie do zastosowań w trudnych i
wymagających warunkach przemysłowych. Metalowa obudowa o stopniu ochrony IP30, wraz z montażem na szynie DIN (TS 35)
stanowi rozwiązanie dedykowane do instalacji w aplikacjach przemysłowych. Uniwersalne wejście zasilania 12-45VDC pozwala
na elastyczny wybór źródła zasilania. Ponadto jest to wejście redundantne, co oznacza, że w przypadku utraty zasilania z
wejścia podstawowego, następuje przełączenie na źródło zapasowe.
Bardzo dużym atutem konwertera MOXA IMC-101G jest zamontowany port SFP/mini-GBIC, który pozwala na skorzystanie z
szerokiej gamy modułów światłowodowych SFP, przeznaczonych do pracy w różnych technologiach (1000BaseSX/LX/LHX/ZX).
Wykorzystanie określonego modułu SFP umożliwia przesyłanie danych z prędkością 1Gb/s poprzez różne typy światłowodów, na
max odległość nawet do 80km (ZX).
Media konwerter występuje w wersji o standardowym zakresie temperatur (0...+ 60C) oraz w wersji o rozszerzonym zakresie
(-40...+ 75C). W IMC-101G wykorzystano konwekcyjny system chłodzenia, który znacznie wydłuża czas bezawaryjnej pracy w
porównaniu do urządzeń wykorzystujących wentylatorowy system chłodzenia.
Specyfikacja techniczna
●
Technologia
Standards
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
02.03.2017, godz. 19:07
https://www.elmark.com.pl/pl/sklep/moxa/imc-101g <`/td>
●
Interfejsy
RJ45 Ports
10/100BaseT(X)
Fiber Port(s)
Optional 1000BaseSX/LX/LHX/ZX (LC connector)
LED Indicators
PWR1, PWR2, FAULT, 10/100M (TP port), 1000M (TP and Fiber
port)
DIP Switches
Port break alarm mask, Fault Pass-Through, Fiber AN/Force
Alarm Contact
One relay output with current carrying capacity of 1A @ 24 VDC
●
Światłowód
Distance
●
Multi mode:
1000BaseSX: 0 to 500 m, 850 nm (50/125 ?m, 400 MHz*km)
0 to 275 m, 850 nm (62.5/125 m, 200 MHz*km)
1000BaseLX: 0 to 1100 m, 1310 nm (50/125 m, 800 MHz*km)
0 to 550 m, 1310 nm (62.5/125 m, 500 MHz*km)
Single mode:
1000BaseLX: 0 to 10 km, 1310 nm (9/125 m, 3.5 PS/(nm*km))
1000BaseLHX: 0 to 40 km, 1310 nm (9/125 m, 3.5 PS/(nm*km))
1000BaseZX: 0 to 80 km, 1550 nm (9/125 m, 19 PS/(nm*km))
Zasilanie
Input Voltage
24 VDC (12 to 45 VDC), redundant inputs
Input Current
(@ 24 V): 0.11A
Overload Current Protection
1.1A
Connection
Removable terminal block
Reverse Polarity Protection
Present
●
Instalacja
Enclosure
IP30 protection, metal case
Weight
630 g
Dimensions
53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Installation
DIN-Rail or Wall Mounting (optional kit)
●
Warunki zewnętrzne
Operating Temperature
0 to 60°C (32 to 140°F),
-40 to 75°C (-40 to 167°F) for T models
Storage Temperature
-40 to 85°C (-40 to 185°F)
02.03.2017, godz. 19:07
https://www.elmark.com.pl/pl/sklep/moxa/imc-101g <`/td>
5 to 95% (non-condensing)
Ambient Relative Humidity
●
Certyfikaty i gwarancja
EMI
FCC Part 15, CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11
Safety
UL508
Shock
IEC60068-2-27
Freefall
IEC60068-2-32
Vibration
IEC60068-2-6
MTBF (meantime between failures)
500,000 hrs Database: Telcordia (Bellcore), GB
Modele
Symbol
Opis
IMC-101G
Mediakonwerter gigabitowy skrętka-światłowód, temp. pracy od 0 do 60 stopni
IMC-101G-T
Mediakonwerter gigabitowy skrętka-światłowód, temp. pracy od -40 do 75 stopni
Akcesoria i dodatki
Symbol
Opis
SFP-1GSXLC
moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 500 metrów, temp.
pracy 0...60 stopni
SFP-1GLSXLC
moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 2 kilometry, temp.
pracy 0...60 stopni
SFP-1GLXLC
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp.
pracy 0...60 stopni
SFP-1GLHLC
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 30 kilometrów, temp.
pracy 0...60 stopni
02.03.2017, godz. 19:07
https://www.elmark.com.pl/pl/sklep/moxa/imc-101g <`/td>
Symbol
Opis
SFP-1GLHXLC
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 40 kilometrów, temp.
pracy 0...60 stopni
SFP-1GZXLC
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 80 kilometrów, temp.
pracy 0...60 stopni
SFP-1GEZXLC
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 110 kilometrów, temp.
pracy 0...60 stopni
SFP-1GSXLC-T
moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 500 metrów, temp.
pracy -20...75 stopni
SFP-1GLSXLC-T
moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 2 kilometry, temp.
pracy -40...85 stopni
SFP-1GLXLC-T
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp.
pracy -40...85 stopni
SFP-1GLHLC-T
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 30 kilometrów, temp.
pracy -40...75 stopni
SFP-1GLHXLC-T
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 40 kilometrów, temp.
pracy -40...85 stopni
SFP-1GZXLC-T
moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 80 kilometrów, temp.
pracy -40...85 stopni
SFP-1G10ALC
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 10km, TX-1310nm,
RX-1550nm, temp. pracy 0...60 stopni
SFP-1G10BLC
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 10km, TX-1550nm,
RX-1310nm, temp. pracy 0...60 stopni
SFP-1G20ALC
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 20km, TX-1310nm,
RX-1550nm, temp. pracy 0...60 stopni
SFP-1G20BLC
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 20km, TX-1550nm,
RX-1310nm, temp. pracy 0...60 stopni
SFP-1G40ALC
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 40km, TX-1310nm,
RX-1550nm, temp. pracy 0...60 stopni
SFP-1G40BLC
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 40km, TX-1550nm,
RX-1310nm, temp. pracy 0...60 stopni
SFP-1G10ALC-T
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 10km, TX-1310nm,
RX-1550nm, temp. pracy -40...85 stopni
SFP-1G10BLC-T
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 10km, TX-1550nm,
RX-1310nm, temp. pracy -40...85 stopni
SFP-1G20ALC-T
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 20km, TX-1310nm,
RX-1550nm, temp. pracy -40...85 stopni
02.03.2017, godz. 19:07
https://www.elmark.com.pl/pl/sklep/moxa/imc-101g <`/td>
Symbol
Opis
SFP-1G20BLC-T
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 20km, TX-1550nm,
RX-1310nm, temp. pracy -40...85 stopni
SFP-1G40ALC-T
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 40km, TX-1310nm,
RX-1550nm, temp. pracy -40...85 stopni
SFP-1G40BLC-T
moduł gigabitowy SFP, transmisja WDM, światłowód jednomodowy, zasięg max. 40km, TX-1550nm,
RX-1310nm, temp. pracy -40...85 stopni
Zawartość zestawu
●
●
1x IMC-101G
Quick Instalation Guide
