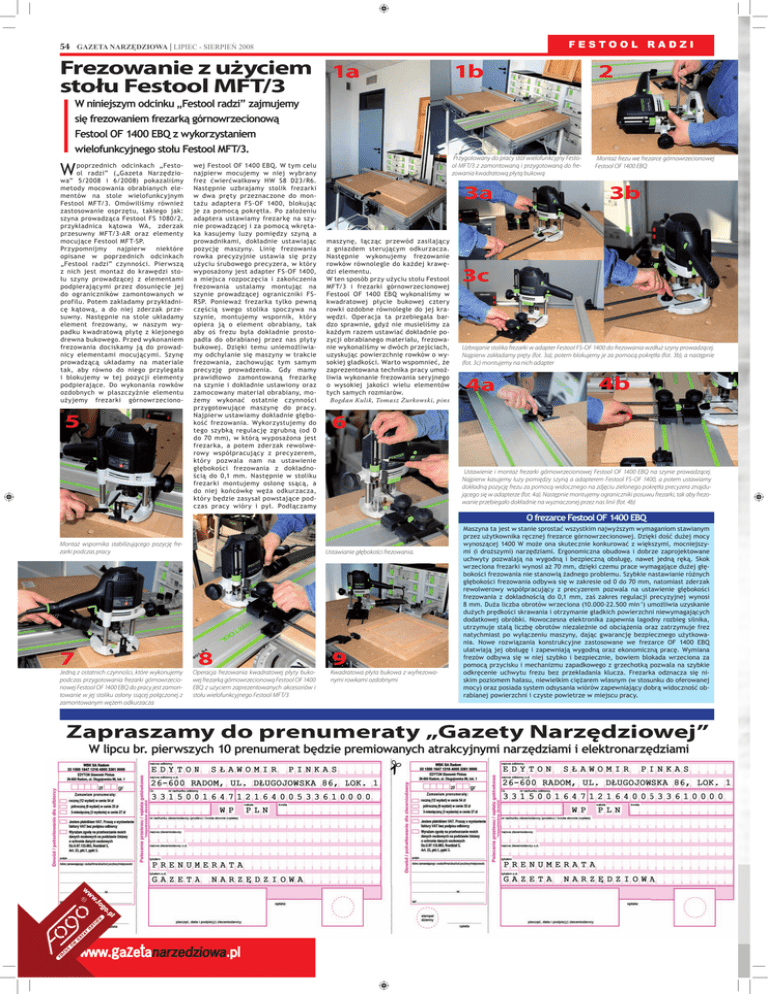

Frezowanie z użyciem 1a
stołu Festool MFT/3
1b
2
W niniejszym odcinku „Festool radzi” zajmujemy
się frezowaniem frezarką górnowrzecionową
Festool OF 1400 EBQ z wykorzystaniem
wielofunkcyjnego stołu Festool MFT/3.
W
poprzednich odcinkach „Festool radzi” („Gazeta Narzędziowa” 5/2008 i 6/2008) pokazaliśmy
metody mocowania obrabianych elementów na stole wielofunkcyjnym
Festool MFT/3. Omówiliśmy również
zastosowanie osprzętu, takiego jak:
szyna prowadząca Festool FS 1080/2,
przykładnica kątowa WA, zderzak
przesuwny MFT/3-AR oraz elementy
mocujące Festool MFT-SP.
Przypomnijmy
najpierw
niektóre
opisane w poprzednich odcinkach
„Festool radzi” czynności. Pierwszą
z nich jest montaż do krawędzi stołu szyny prowadzącej z elementami
podpierającymi przez dosunięcie jej
do ograniczników zamontowanych w
profilu. Potem zakładamy przykładnicę kątową, a do niej zderzak przesuwny. Następnie na stole układamy
element frezowany, w naszym wypadku kwadratową płytę z klejonego
drewna bukowego. Przed wykonaniem
frezowania dociskamy ją do prowadnicy elementami mocującymi. Szynę
prowadzącą układamy na materiale
tak, aby równo do niego przylegała
i blokujemy w tej pozycji elementy
podpierające. Do wykonania rowków
ozdobnych w płaszczyźnie elementu
użyjemy frezarki górnowrzeciono-
5
wej Festool OF 1400 EBQ. W tym celu
najpierw mocujemy w niej wybrany
frez ćwierćwałkowy HW S8 D23/R6.
Następnie uzbrajamy stolik frezarki
w dwa pręty przeznaczone do montażu adaptera FS-OF 1400, blokując
je za pomocą pokrętła. Po założeniu
adaptera ustawiamy frezarkę na szynie prowadzącej i za pomocą wkrętaka kasujemy luzy pomiędzy szyną a
prowadnikami, dokładnie ustawiając
pozycję maszyny. Linię frezowania
rowka precyzyjnie ustawia się przy
użyciu śrubowego precyzera, w który
wyposażony jest adapter FS-OF 1400,
a miejsca rozpoczęcia i zakończenia
frezowania ustalamy montując na
szynie prowadzącej ograniczniki FSRSP. Ponieważ frezarka tylko pewną
częścią swego stolika spoczywa na
szynie, montujemy wspornik, który
opiera ją o element obrabiany, tak
aby oś frezu była dokładnie prostopadła do obrabianej przez nas płyty
bukowej. Dzięki temu uniemożliwiamy odchylanie się maszyny w trakcie
frezowania, zachowując tym samym
precyzję prowadzenia. Gdy mamy
prawidłowo zamontowaną frezarkę
na szynie i dokładnie ustawiony oraz
zamocowany materiał obrabiany, możemy wykonać ostatnie czynności
przygotowujące maszynę do pracy.
Najpierw ustawiamy dokładnie głębokość frezowania. Wykorzystujemy do
tego szybką regulację zgrubną (od 0
do 70 mm), w którą wyposażona jest
frezarka, a potem zderzak rewolwerowy współpracujący z precyzerem,
który pozwala nam na ustawienie
głębokości frezowania z dokładnością do 0,1 mm. Następnie w stoliku
frezarki montujemy osłonę ssącą, a
do niej końcówkę węża odkurzacza,
który będzie zasysał powstające podczas pracy wióry i pył. Podłączamy
Przygotowany do pracy stół wielofunkcyjny Festool MFT/3 z zamontowaną i przygotowaną do frezowania kwadratową płytą bukową
3a
maszynę, łącząc przewód zasilający
z gniazdem sterującym odkurzacza.
Następnie wykonujemy frezowanie
rowków równolegle do każdej krawędzi elementu.
W ten sposób przy użyciu stołu Festool
MFT/3 i frezarki górnowrzecionowej
Festool OF 1400 EBQ wykonaliśmy w
kwadratowej płycie bukowej cztery
rowki ozdobne równoległe do jej krawędzi. Operacja ta przebiegała bardzo sprawnie, gdyż nie musieliśmy za
każdym razem ustawiać dokładnie pozycji obrabianego materiału, frezowanie wykonaliśmy w dwóch przejściach,
uzyskując powierzchnię rowków o wysokiej gładkości. Warto wspomnieć, że
zaprezentowana technika pracy umożliwia wykonanie frezowania seryjnego
o wysokiej jakości wielu elementów
tych samych rozmiarów.
Bogdan Kulik, Tomasz Żurkowski, pins
Montaż frezu we frezarce górnowrzecionowej
Festool OF 1400 EBQ
3b
3c
Uzbrajanie stolika frezarki w adapter Festool FS-OF 1400 do frezowania wzdłuż szyny prowadzącej.
Najpierw zakładamy pręty (fot. 3a), potem blokujemy je za pomocą pokrętła (fot. 3b), a następnie
(fot. 3c) montujemy na nich adapter
4a
4b
6
Ustawienie i montaż frezarki górnowrzecionowej Festool OF 1400 EBQ na szynie prowadzącej.
Najpierw kasujemy luzy pomiędzy szyną a adapterem Festool FS-OF 1400, a potem ustawiamy
dokładną pozycję frezu za pomocą widocznego na zdjęciu zielonego pokrętła precyzera znajdującego się w adapterze (fot. 4a). Następnie montujemy ograniczniki posuwu frezarki, tak aby frezowanie przebiegało dokładnie na wyznaczonej przez nas linii (fot. 4b)
O frezarce Festool OF 1400 EBQ
Montaż wspornika stabilizującego pozycję frezarki podczas pracy
7
Ustawianie głębokości frezowania.
8
Jedną z ostatnich czynności, które wykonujemy
podczas przygotowania frezarki górnowrzecionowej Festool OF 1400 EBQ do pracy jest zamontowanie w jej stoliku osłony ssącej połączonej z
zamontowanym wężem odkurzacza
Operacja frezowania kwadratowej płyty bukowej frezarką górnowrzecionową Festool OF 1400
EBQ z użyciem zaprezentowanych akcesoriów i
stołu wielofunkcyjnego Festool MFT/3
9
Kwadratowa płyta bukowa z wyfrezowanymi rowkami ozdobnymi
Maszyna ta jest w stanie sprostać wszystkim najwyższym wymaganiom stawianym
przez użytkownika ręcznej frezarce górnowrzecionowej. Dzięki dość dużej mocy
wynoszącej 1400 W może ona skutecznie konkurować z większymi, mocniejszymi (i droższymi) narzędziami. Ergonomiczna obudowa i dobrze zaprojektowane
uchwyty pozwalają na wygodną i bezpieczną obsługę, nawet jedną ręką. Skok
wrzeciona frezarki wynosi aż 70 mm, dzięki czemu prace wymagające dużej głębokości frezowania nie stanowią żadnego problemu. Szybkie nastawianie różnych
głębokości frezowania odbywa się w zakresie od 0 do 70 mm, natomiast zderzak
rewolwerowy współpracujący z precyzerem pozwala na ustawienie głębokości
frezowania z dokładnością do 0,1 mm, zaś zakres regulacji precyzyjnej wynosi
8 mm. Duża liczba obrotów wrzeciona (10.000-22.500 min-1) umożliwia uzyskanie
dużych prędkości skrawania i otrzymanie gładkich powierzchni niewymagających
dodatkowej obróbki. Nowoczesna elektronika zapewnia łagodny rozbieg silnika,
utrzymuje stałą liczbę obrotów niezależnie od obciążenia oraz zatrzymuje frez
natychmiast po wyłączeniu maszyny, dając gwarancję bezpiecznego użytkowania. Nowe rozwiązania konstrukcyjne zastosowane we frezarce OF 1400 EBQ
ułatwiają jej obsługę i zapewniają wygodną oraz ekonomiczną pracę. Wymiana
frezów odbywa się w niej szybko i bezpiecznie, bowiem blokada wrzeciona za
pomocą przycisku i mechanizmu zapadkowego z grzechotką pozwala na szybkie
odkręcenie uchwytu frezu bez przekładania klucza. Frezarka odznacza się niskim poziomem hałasu, niewielkim ciężarem własnym (w stosunku do oferowanej
mocy) oraz posiada system odsysania wiórów zapewniający dobrą widoczność obrabianej powierzchni i czyste powietrze w miejscu pracy.
