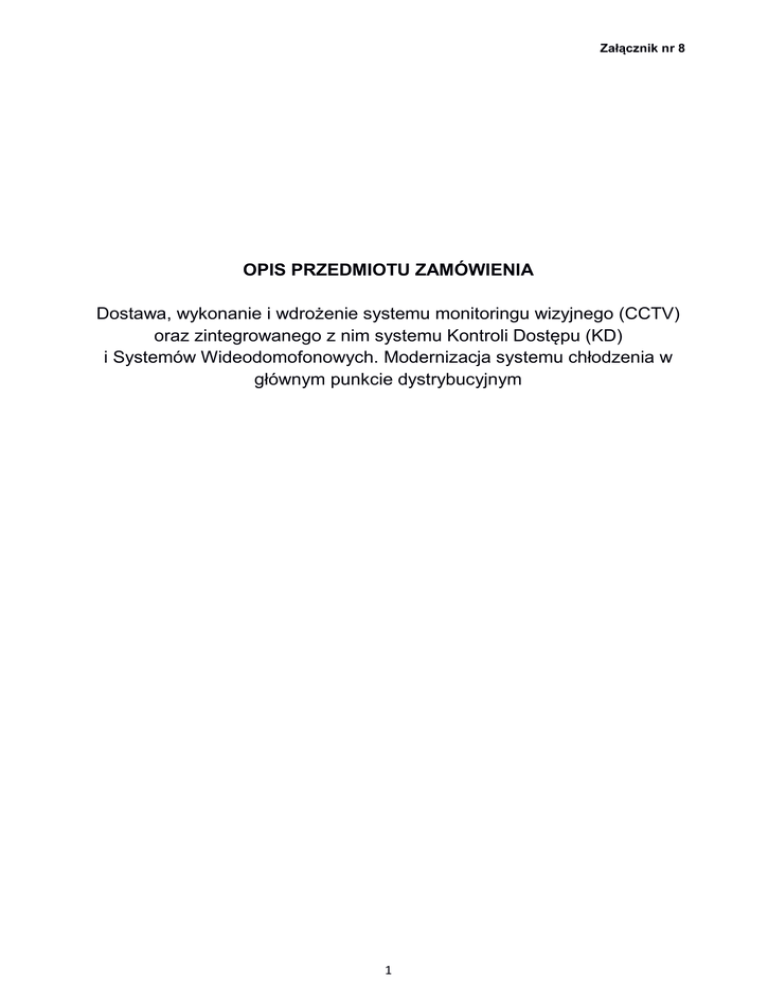

Załącznik nr 8
OPIS PRZEDMIOTU ZAMÓWIENIA
Dostawa, wykonanie i wdrożenie systemu monitoringu wizyjnego (CCTV)
oraz zintegrowanego z nim systemu Kontroli Dostępu (KD)
i Systemów Wideodomofonowych. Modernizacja systemu chłodzenia w
głównym punkcie dystrybucyjnym
1
1
INFORMACJE PODSTAWOWE
1.1
PRZEDMIOT ZAMÓWIENIA
Przedmiotem zamówienia jest dostawa, wykonanie i wdrożenie systemu monitoringu wizyjnego (CCTV)
oraz zintegrowanego z nim systemu Kontroli Dostępu (KD) i Systemów Wideodomofonowych
obejmującego:

w zakresie CCTV budynki A, A1, B, C, D, E, F, G, H, Z wraz z instalacją okablowania, dostawą
szaf i przełączników,

w zakresie KD budynki A, A1, B, C, D, E, F wraz z instalacją okablowania, dostawą szaf
i przełączników
oraz modernizacja systemu chłodzenia w głównym punkcie dystrybucyjnym dla Samodzielnego
Publicznego Zakładu Opieki Zdrowotnej w Bielsku Podlaskim.
1.2
KLAUZULA

Wykonawca wymienionego zakresu robót, powinien zapoznać się z całością dostępnej
dokumentacji i dokonać obliczeń dla poszczególnych zakresów robót,

w przypadku stosowania jakichkolwiek rozwiązań systemowych należy przy wycenie
uwzględnić wszystkie elementy danego systemu, niezbędne do zrealizowania całości prac,

niezależnie od stopnia dokładności i precyzji dokumentów otrzymanych od Zamawiającego
definiującej usługę do wykonania, Wykonawca zobowiązany jest do uzyskania dobrego
rezultatu końcowego,

w związku z powyższym wykonane instalacje muszą zapewnić utrzymanie założonych
parametrów,

specyfikacje i opisy uwzględniają standard minimalny dla materiałów i instalacji, niezbędny do
właściwego funkcjonowania projektowanego obiektu. Wykonawca może zaproponować
alternatywne rozwiązania pod warunkiem zachowania minimalnego wymaganego standardu, po
uzyskaniu pisemnej akceptacji przez Zamawiającego,

wszystkie elementy nie ujęte w niniejszym opracowaniu (opisie, specyfikacji
i rysunkach), a zdaniem Wykonawcy niezbędne do prawidłowego działania instalacji muszą być
zamontowane i dostarczone,

w przypadku błędu, pomyłki lub wątpliwości interpretacyjnych w jakimkolwiek
z elementów dokumentacji, Wykonawca, przed złożeniem oferty, powinien wyjaśnić sporne
kwestie z Zamawiającym, który jako jedyny jest upoważniony do wprowadzania zmian.
Wszelkie niesygnalizowane niejasności będą interpretowane z korzyścią dla Zamawiającego,

rysunki należy traktować jako dokumenty pomocnicze do opisu
W hierarchii ważności opis funkcjonalny jest wyższej rangi od rysunku,

do zakresu prac Wykonawcy wchodzą próby, regulacja, uruchomienia urządzeń
i instalacji wg obowiązujących norm i przepisów oraz oddanie ich do użytkowania lub
eksploatacji
zgodnie
z obowiązującym
przepisami,
zaleceniami Zamawiającego
i Producenta.
funkcjonalnego.
1.3
WARUNKI DOPUSZCZENIA WYKONAWCÓW DO PRAC
Niezbędnym warunkiem do spełnienia przez Wykonawcę prac instalacyjnych, przed przystąpieniem do
prac jest przedstawienie następujących dokumentów potwierdzających uprawnienia pracowników:




licencja pracownika zabezpieczenia technicznego dla osób nadzorujących prace instalacyjne,
uprawnienia SEP,
firma wykonująca zadanie powinna posiadać koncesję MSWiA,
firma wykonująca zadanie powinna posiadać ubezpieczenie od odpowiedzialności cywilnej
wymagane i odpowiednie do przedmiotu zamówienia.
1.4
PRZEDMIOT SPECYFIKACJI TECHNICZNEJ
Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót
związanych z układaniem i montażem elementów instalacji KD, CCTV i WD oraz systemu chłodzenia w
głównym punkcie dystrybucyjnym.
2
1.5
ZAKRES STOSOWANIA SPECYFIKACJI TECHNICZNEJ
Specyfikacja techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót
wymienionych w pkt. 1.1
Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko
w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność,
że podstawowe wymagania bądź spełnione przy zastosowaniu metod wykonania wynikających z
doświadczenia oraz uznanych reguł i zasad sztuki budowlanej.
1.6
PRZEDMIOT Z ZAKRESU ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ
Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu
wykonanie instalacji Kontroli Dostępu, instalacji Monitoringu Wizyjnego i instalacji wideo domofonowej
oraz
systemu
chłodzenia
w
głównym
punkcie
dystrybucyjnym
w
SPZOZ
w Bielsku Podlaskim.
Zakres robót obejmuje:




zaprojektowanie i montaż systemu chłodzenia w głównym punkcie dystrybucyjnym,









ułożenie wszystkich materiałów w sposób i w miejscu zgodnym z dokumentacją techniczną,

uruchomienie systemów KD, CCTV i WD i przeszkolenie personelu administrującego danymi
systemami,

przeprowadzeniem wymaganych prób i badań oraz potwierdzenie protokołami kwalifikującymi
montowany element instalacji,

prace wykończeniowe.
budowę tras kablowych,
budowę punktów dystrybucyjnych,
wykonanie
wszelkich
robót
pomocniczych
w
celu
przygotowania
podłoża
(w szczególności roboty murarskie, ślusarsko-spawalnicze, montaż elementów osprzętu
instalacyjnego, itp.),
układanie kabli i przewodów,
montaż kontrolerów KD,
okablowanie drzwi z montażem elementów KD,
montaż serwera KD,
montaż serwerów CCTV,
terminowanie kabli w osprzęcie,
montaż urządzeń WD,
wykonanie oznakowania zgodnego z dokumentacją techniczną wszystkich wyznaczonych kabli
i przewodów,
1.7
OKREŚLENIA PODSTAWOWE, DEFINICJE
Określenia podane w niniejszej specyfikacji technicznej (ST) są zgodne z odpowiednimi normami oraz
określeniami podanymi w ST „Wymagania ogólne” Kod CPV 45000000-7, pkt 1.6. a także podanymi
poniżej:
Specyfikacja techniczna – dokument zawierający zespół cech wymaganych dla procesu wytwarzania
lub dla samego wyrobu, w zakresie parametrów technicznych, jakości, wymogów bezpieczeństwa,
wielkości charakterystycznych, a także co do nazewnictwa, symboliki, znaków i sposobów oznaczania,
metod badań i prób oraz odbiorów i rozliczeń.
Aprobata techniczna – dokument stwierdzający przydatność danego wyrobu do określonego obszaru
zastosowania. Zawiera ustalenia techniczne co do wymagań podstawowych wyrobu oraz metodykę
badań dla potwierdzenia tych wymagań.
Deklaracja zgodności – dokument w formie oświadczenia wydany przez producenta, stwierdzający
zgodność z kryteriami określonymi odpowiednimi aktami prawnymi, normami, przepisami, wymogami
lub specyfikacją techniczną dla danego materiału lub wyrobu.
Certyfikat zgodności – dokument wydany przez upoważnioną jednostkę badającą (certyfikującą),
stwierdzający zgodność z kryteriami określonymi odpowiednimi aktami prawnymi, normami, przepisami,
wymogami lub specyfikacją techniczną dla badanego materiału lub wyrobu.
3
Część czynna – przewód lub inny element przewodzący, wchodzący w skład instalacji elektrycznej lub
urządzenia, który w warunkach normalnej pracy instalacji elektrycznej może być pod napięciem, a nie
spełnia funkcji przewodu ochronnego (przewody ochronne PE i PEN nie są częścią czynną).
Połączenia wyrównawcze – elektryczne połączenie części przewodzących dostępnych lub obcych w
celu wyrównania potencjału.
Kable i przewody – materiały służące do dostarczania energii elektrycznej, sygnałów, impulsów
elektrycznych w wybrane miejsce.
Osprzęt instalacyjny do kabli i przewodów – zespół materiałów dodatkowych, stosowanych przy
układaniu przewodów, ułatwiający ich montaż oraz dotarcie w przypadku awarii, zabezpieczający przed
uszkodzeniami, wytyczający trasy ciągów równoległych przewodów itp.
Grupy materiałów stanowiących osprzęt instalacyjny do kabli i przewodów:










przepusty kablowe i osłony krawędzi,
drabinki instalacyjne,
koryta i korytka instalacyjne,
kanały i listwy instalacyjne,
rury instalacyjne,
kanały podłogowe,
systemy mocujące,
puszki elektroinstalacyjne,
końcówki kablowe, gniazda RJ45, panele z gniazdami RJ45, zaciski i konektory,
pozostały osprzęt (oznaczniki przewodów, linki nośne i systemy naciągowe, dławice, złączki i
szyny, zaciski ochronne itp.).
Urządzenia elektryczne – wszelkie urządzenia i elementy instalacji elektrycznej przeznaczone do
wytwarzania, przekształcania, przesyłania, rozdziału lub wykorzystania energii elektrycznej.
Odbiorniki energii elektrycznej – urządzenia przeznaczone do przetwarzania energii elektrycznej w
inną formę energii (światło, ciepło, energię mechaniczną itp.).
Klasa ochronności – umowne oznaczenie, określające możliwości ochronne urządzenia,
ze względu na jego cechy budowy, przy bezpośrednim dotyku.
Stopień ochrony IP – określona w PN-EN 60529:2003, umowna miara ochrony przed dotykiem
elementów instalacji elektrycznej oraz przed przedostaniem się ciał stałych, wnikaniem cieczy
(szczególnie wody) i gazów, a którą zapewnia odpowiednia obudowa.
Obwód instalacji elektrycznej – zespół elementów połączonych pośrednio lub bezpośrednio ze
źródłem energii elektrycznej za pomocą chronionego przed przetężeniem wspólnym zabezpieczeniem,
kompletu odpowiednio połączonych przewodów elektrycznych. W skład obwodu elektrycznego wchodzą
przewody pod napięciem, przewody ochronne oraz wszelkie urządzenia zmieniające parametry
elektryczne
obwodu,
rozdzielcze,
sterownicze
i sygnalizacyjne, związane z danym punktem zasilania w energię (zabezpieczeniem).
Przygotowanie podłoża – zespół czynności wykonywanych przed zamocowaniem osprzętu
instalacyjnego, urządzenia elektrycznego, odbiornika energii elektrycznej, układaniem kabli
i przewodów mający na celu
zapewnienie możliwości ich
zamocowania
zgodnie
z dokumentacją.
Do prac przygotowawczych zalicza się następujące grupy czynności:
 wiercenie i przebijanie otworów przelotowych i nieprzelotowych,
 kucie bruzd i wnęk,
 osadzanie kołków w podłożu, w tym ich wstrzeliwanie,
 montaż uchwytów do rur i przewodów,
 montaż konstrukcji wsporczych do korytek, drabinek, instalacji wiązkowych,
 montaż korytek, drabinek, listew i rur instalacyjnych,
 oczyszczenie podłoża – przygotowanie do klejenia.
NAZWY I KODY GRUP, KLAS I KATEGORII ROBÓT (WG WSPÓLNEGO SŁOWNIKA
ZAMÓWIEŃ CPV)
45.33.12.20 – instalowanie urządzeń klimatyzacyjnych
45.31.43.00-4 - Instalowanie infrastruktury okablowania
32.56.20.00-0 - Kable światłowodowe
1.8
4
45.31.22.00-9 - Instalowanie przeciwwłamaniowych systemów alarmowych
45.31.11.00-1 - Roboty w zakresie okablowania elektrycznego
45.31.43.10-7 - Układanie kabli
32.42.40.00-1 - Infrastruktura sieciowa
1.9
OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność
z dokumentacją projektową. Rodzaje (typy) urządzeń, osprzętu i materiałów pomocniczych
zastosowanych do wykonywania instalacji powinny być zgodne z podanymi w dokumentacji
projektowej. Zastosowanie do wykonania instalacji innych rodzajów (typów) urządzeń
i osprzętu niż wymienione w projekcie dopuszczalne jest jedynie pod warunkiem spełnienia parametrów
technicznych urządzeń lub podwyższenia wcześniej przewidywanych.
1.10 WYTYCZNE MATERIAŁOWE
Zgodnie z zasadami zamówień publicznych można zastosować materiały i rozwiązania równoważne, to
jest
w
żadnym
stopniu
nie
obniżające
standardu
oraz
nie
zmieniające
zasad
i rozwiązań technicznych przyjętych w projekcie. W przypadku zastosowania innych rozwiązań i
elementów niż te zaproponowane w projekcie należy pisemnie tj. z wykresami, tabelami
porównawczymi charakterystyk udowodnić, że zaproponowany alternatywny system osiągnie zakładaną
wydajność oraz zapewni prawidłowe kompatybilne działanie w przypadku operowania w zdefiniowanym
środowisku, a także zapewnia ochronę i bezpieczeństwo ludzi oraz urządzeń podłączanych do sieci
strukturalnej. W szczególności w przypadku urządzeń pasywnych sieci teleinformatycznej oraz
telefonicznej, takich jak okablowanie, osprzęt połączeniowy, równoważność techniczna musi być
potwierdzona w formie pisemnej przez przedstawiciela Zamawiającego oraz Projektanta.
5
2
ZAŁOŻENIA PROJEKTOWE SYSTEMÓW
2.1
PODSTAWOWE NORMY, PRZEPISY I WYTYCZNE ZWIAZANE Z REALIZACJĄ PROJEKTU
 Rozporządzenie Ministra Infrastruktury, w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie. (Dz. U. z 2015r. poz. 1422).







Polska Norma PN-93 E-08390 Systemy Alarmowe.
Polska Norma PN-91 E-05009 Instalacje elektryczne w obiektach budowlanych.
Polska Norma PN-92/E-05009 Ochrona przeciwporażeniowa.
Polska Norma PN-92/E-05009/54 Uziemienia i przewody ochronne.
PN-86/E-05003/01: Ochrona odgromowa obiektów budowlanych. Wymagania ogólne.
PN-86/E-05003/02: Ochrona odgromowa obiektów budowlanych. Ochrona podstawowa.
PN-91/E-08109:
Koordynacja
izolacji
w
instalacjach
niskiego
napięcia
z uwzględnieniem odstępów izolacyjnych powietrznych i powierzchniowych dla urządzeń.
 PN-93/E-05009/443:
Instalacje elektryczne w obiektach budowlanych. Ochrona
zapewniająca bezpieczeństwo. Ochrona przed przepięciami. Ochrona przed przepięciami
atmosferycznymi lub łączeniowymi.
 PN-93/E-05009/54:
Instalacje
elektryczne
w
obiektach
budowlanych.
i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne.
Dobór
 BN-76/8984-10 „Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe.
Ogólne wymagania.”
 BN-88/8984-19 „Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania.”
 PN-76/E-05125 „Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie
i budowa.”
 PN/E-05009 „Instalacje elektryczne w obiektach budowlanych.”
 PN-EN 50133-1: 2000 Systemy alarmowe - Systemy kontroli dostępu - Część 1: Wymagania
systemowe.
 PN-EN 50133-2-1: 2002 (U) Systemy alarmowe - Systemy kontroli dostępu - Część 21:
Wymagania dla podzespołów.
 PN-EN 50133-7: 2002 (U) Systemy alarmowe - Systemy kontroli dostępu - Część 7: Wytyczne
stosowania.
 PN-IEC-60364 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca
bezpieczeństwa. Ochrona p. porażeniowa.
 PN-EN 50131 część 1-6, PKN-CLC/TS 50131-7:2011 Systemy sygnalizacji włamania
i napadu – część 7: Wytyczne stosowania.
 PN-EN 50132-7:2003 - Systemy alarmowe – Systemy dozorowe CCTV stosowane
w zabezpieczeniach – Część 7: Wytyczne stosowania.
 PN-EN 50173-1:2011 – Technika informatyczna - Systemy okablowania strukturalnego Cześć
1: Wymagania ogólne.
 PN-EN 50174-1:2010/A1:2011 – Technika informatyczna – Instalacja okablowania – Część 1:
Specyfikacja instalacji i zapewnienie jakości.
 PN-EN 50174-2:2010/A1:2011 – Technika informatyczna – Instalacja okablowania – Część 2:
Planowanie i wykonywanie instalacji wewnątrz budynków.
 PN-EN 50174-3:2005 - Technika informatyczna - Instalacja okablowania – Cześć 3: Planowanie
i wykonawstwo instalacji na zewnątrz budynków.
 PN-EN
50310:2011
Stosowanie
połączeń
wyrównawczych
w budynkach z zainstalowanym sprzętem informatycznym.
i
uziemiających
 PN-EN 50346:2004/A2:2010 – Technika informatyczna – Instalacja okablowania –Badanie
zainstalowanego okablowania
 Przepisy budowy urządzeń elektrycznych.
 Instrukcje eksploatacji urządzeń opracowane przez producentów.
6
3
OPIS SYSTEMU CCTV I JEGO KOMPONENTÓW SPRZĘTOWYCH I PROGRAMOWYCH
3.1
WYMAGANIA OGÓLNE
Zdecydowano się na zastosowanie kamer w technologii IP ze względu na ich możliwości
generowania obrazów o bardzo wysokiej rozdzielczości co pozwala na uzyskanie obrazów o bardzo
dobrym odwzorowaniu szczegółów oraz jednocześnie wytwarzanie i transmisję obrazów o niższej
rozdzielczości. Ponadto pozwala na ich odpowiednie przystosowanie do konkretnych celów oraz do
parametrów urządzeń. Kamery megapikselowe posiadają opcję wielostrumieniowości co powoduje
że są niezwykle funkcjonalnymi rozwiązaniami, które w łatwy sposób możemy przystosować do
własnych potrzeb oraz parametrów sieci komputerowej. Do systemu nadzoru zostaną dobudowane
dedykowane gniazda sieci strukturalnej. Dodatkowo rozbudowa systemu informatycznego na
potrzeby systemów CCTV i KD wymusiła modernizacje systemu chłodzenia w głównym punkcie
dystrybucyjnym w piwnicy budynku B. Modernizacja będzie polegała na dopasowaniu
i wymianie urządzeń oraz dostosowaniu do nich linii zasilających.
3.2
KLIMATYZACJA POMIESZCZENIA SERWEROWEGO.
Wyłoniony na etapie przetargu wykonawca przed rozpoczęciem prac związanych
z klimatyzacją pomieszczenia serwerowni, wykona projekt techniczny instalacji chłodniczej i
uzgodni rozwiązania techniczne z Zamawiającym. Dopiero po zaakceptowaniu projektu przez
Zamawiającego
można
będzie
rozpocząć
prace
instalacyjne.
Wszelkie
prace
w pomieszczeniu serwerowni muszą być poprzedzone wymianą systemu chłodzenia.
3.2.1 Założenia projektowe systemu klimatyzacji
Pomieszczenie serwerowni:
 zaprojektować i zamontować dwa układy klimatyzacyjne o wydajności chłodniczej min. 6kW
każde,
 każdy z pojedynczych układów chłodniczych musi być przystosowany do pracy całorocznej,
 istniejące jednostki chłodnicze należy zdemontować i przekazać Zamawiającemu,
 w trakcie prac należy utrzymać ciągłość chłodzenia,
 wymagana temperatura w pomieszczeniu 20-25° C,
 odprowadzenie skroplin na zewnątrz budynku,
 każdy układ chłodniczy musi mieć możliwość wystawienia co najmniej dwóch sygnałów
alarmowych ze stykami bezpotencjałowymi: praca, awaria,
 układy chłodnicze pracujące w układzie naprzemiennym muszą być sterowane za pomocą
przewodowego sterownika naściennego z wyświetlaczem informacyjnym,
 urządzenia chłodnicze muszą posiadać minimum trzy letnią gwarancję,
 wykonawca musi zapewnić przez okres gwarancji wykonanie serwisu układów chłodzenia w
okresach co pół roku na własny koszt,
 wykonawca musi dostosować drzwi w szafach serwerowych GPD1 i GPD2 do zapewnienia
właściwej cyrkulacji powietrza.
3.2.2 Opis systemu klimatyzacji
Modernizacja systemu klimatyzacji w pomieszczeniu serwerowni będzie polegała na demontażu
istniejących
jednostek
wewnętrznych
w
pomieszczeniu
serwerowni
i zamontowaniu nowych we wskazanym na projekcie miejscu. Agregaty skraplające zostaną
wymienione na nowe i zamontowane w tych samych miejscach co istniejące. Wymiary nowych
agregatów skraplających muszą być zbliżone do obecnie działających.
Zakłada się pracę urządzeń, w okresie całorocznym w cyklu naprzemiennym. Automatyka sterująca
musi pozwalać w chwili awarii jednego urządzenia klimatyzacyjnego przejęcie trybu chłodzenia
przez drugą sprawna jednostkę.
Przełączanie starej instalacji chłodniczej na nową nie może pozbawić chłodzenia pomieszczenia
serwerowni. Wykonawca musi dołożyć wszelkich starań i na własny koszt zadbać o odpowiednie
wychłodzenie pomieszczenia serwerowni podczas montażu nowego systemu klimatyzacji.
3.2.3 Instalacja odpływu skroplin
Instalację odpływu skroplin należy wykonać (przedłużyć) z rur o przekroju gładkim
z tworzywa klejonych systemowych o średnicy DN25 i podłączyć syfonem z najbliższą instalacją
kanalizacji. Przewody skroplin należy prowadzić ze spadkiem 2%. W razie konieczności
podniesienia wysokości prowadzenia przewodów skroplin należy zastosować pompki skroplin.
7
3.2.4
Montaż instalacji klimatyzacji
 Montaż jednostek wewnętrznych:
Montaż należy przeprowadzić ściśle wg instrukcji dostarczonej z urządzeniem. Ewentualne
akcesoria dodatkowe należy zamontować przed montażem całego urządzenia. Sposób mocowania
powinien zabezpieczyć przed przenoszeniem drgań na konstrukcję budynku.
 Montaż jednostek zewnętrznych:
Montaż jednostek należy przeprowadzić w istniejące lokalizacje po demontażu starych agregatów
chłodniczych
 Montaż przewodów
Montaż, napełnienie instalacji i rozruch urządzeń wykona serwis producenta lub uprawniona firma
montażowa.
Przed rozpoczęciem demontażu jednostki wewnętrznej należy bezwzględnie opróżnić instalacje z
czynnika chłodniczego. Po zakończonym montażu wykonać 24 godzinną próbę ciśnieniową
napełniając instalację azotem technicznym do ciśnienia 20 bar. Następnie wykonać osuszanie
próżniowe.
Rozmieszczenie wsporników do mocowania rur ustali wykonawca robót na etapie projektu,
maksymalne odległości pomiędzy wspornikami to 1 m. Przejście przewodów przez strefy oddzieleń
p.poż. i ściany zewnętrzne należy odpowiednio uszczelnić.
3.3
ZAŁOŻENIA PROJEKTOWE SYSTEMU CCTV
System CCTV będzie składał się z kamer IP (wewnętrznych i zewnętrznych) zintegrowanych z
oświetlaczami podczerwieni, rejestratora cyfrowego, specjalistycznego oprogramowania oraz
niezbędnego okablowania. Wykorzystana będzie technologia IP z cyfrowym rejestrowaniem i
odczytem obrazu.
Projektowany system telewizji dozorowej CCTV będzie realizował następujące funkcje:
 prowadzenie obserwacji wewnątrz budynków A,A1,B,C,D,E,F,Z i na terenie SPZOZ
w Bielsku Podlaskim,
 poprawna identyfikacja osób poruszających się po terenie SPZOZ w Bielsku Podlaskim,
 rejestracja obrazu zgodnie z projektem technicznym,
 kamery cyfrowe IP min. 2Mpix (rozdzielczość zależna od miejsca instalacji i funkcji urządzenia
w systemie),
 zasilanie kamer zgodne z systemem PoE,
 integracja z projektowanym systemem KD,
 podgląd obrazów na żywo i zarejestrowanych za pomocą oprogramowania dostarczonego wraz
z rejestratorem poprzez sieć internet,
 podgląd obrazów na żywo i zarejestrowanych bezpośrednio z rejestratorów na monitorze LCD.
3.4
L.p.
1
2
3
4
5
6
LISTA ZAPROJEKTOWANYCH KAMER
Nr
Typ.
kamery kamery
Lokalizacja ( budynek, poziom, położenie)
Zas.
Punkt Dystr.
Urz
aktywne
K 01
TYP 2
Budynek A, II piętro, hol windowy
PoE
LPDC2
SW6
K 02
TYP 2
Budynek A, II piętro, klatka schodowa Blok
Operacyjny
PoE
LPDC2
SW6
K 03
TYP 1
Budynek B, II piętro, korytarz
PoE
LPDC2
SW6
K 04
TYP 1
Budynek C, II piętro, klatka schodowa
naprzeciwko windy
PoE
LPDC2
SW6
K 05
TYP 2
Budynek C, II piętro, klatka schodowa
PoE
LPDC2
SW6
K 06
TYP 2
Budynek A, I piętro, hol windowy
PoE
LPDC2
SW6
8
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
K 07
TYP 1
K 08
TYP 1
K 09
TYP 2
K 10
TYP 2
K 11
TYP 2
K 12
TYP 5
K 13
TYP 2
K 14
TYP 2
K 15
TYP 1
K 16
TYP 2
K 17
TYP 2
K 18
TYP 1
K 19
TYP 2
K 20
TYP 1
K 21
TYP 1
K 22
Budynek C, I piętro, hol windowy
PoE
LPDC2
SW6
PoE
LPDA4
SW3
PoE
LPDA4
SW3
PoE
LPDA4
SW3
PoE
LPDA4
SW3
PoE
LPDA4
SW3
PoE
GPD2
SW2
PoE
GPD2
SW2
PoE
LPDE
SW4
PoE
LPDA0
SW9
PoE
LPDA0
SW9
PoE
LPDA0
SW9
PoE
LPDE
SW4
PoE
GPD2
SW2
Budynek C, piwnica, korytarz
PoE
GPD2
SW2
TYP 1
Budynek C, piwnica, korytarz
PoE
GPD2
SW2
K 23
TYP 1
Budynek Z, parter, korytarz wewnętrzny
PoE
LPDZ
SW8
K 24
TYP 2
Budynek Z, piętro, klatka schodowa 1
PoE
LPDZ
SW8
K 25
TYP 2
PoE
LPDZ
SW8
K 26
TYP 2
PoE
LPDZ
SW8
K 27
TYP 3
PoE
LPDZ
SW8
K 28
TYP 4
PoE
LPDZ
SW8
K 29
TYP 3
PoE
LPDA0
SW9
K 30
TYP 4
PoE
GPD2
SW2
K 31
TYP 4
PoE
GPD2
SW2
K 32
TYP 4
PoE
GPD2
SW2
K 33
TYP 3
PoE
LPDE
SW4
K 34
TYP 3
PoE
LPDE
SW4
Budynek A, parter, hol przed klatką w części
administracyjnej
Budynek A, parter, SOR 1 (VIDEO + AUDIO
)
)
)
Budynek B, parter, Wejście główne
Budynek B, parter, Wejście główne zejście
na poziom -1
Budynek C, parter, klatka schodowa
(Rehabilitacja)
Budynek F, parter, klatka schodowa (Oddz.
Neonatologiczny)
Budynek A1, parter, wejście do przychodni
Budynek A, piwnica, korytarz przy
kl.schodowej od strony bud.A1
Budynek A, piwnica, korytarz w stronę bud.
D
Budynek D, piwnica, korytarz przed
wejściem z zewnątrz
Budynek C, piwnica, korytarz róg budynki B
iC
Budynek Z, piętro, klatka schodowa strona
zach.
Budynek Z, piętro, klatka schodowa strona
lądowiska
Budynek A1, niski parter, róg budynku
obserwacja okien
Budynek C, parter, obserwacja parking i
wjazd
Budynek C B, piętro, róg budynku ,
obserwacja wejście główne
Budynek C B, piętro, róg budynku ,
obserwacja wejście dziedziniec wewn.
Budynek E, parter, róg budynku ,
obserwacja parking przy bud. F
Budynek E, parter, róg budynku ,
obserwacja parking przy bud. D
9
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
3.5
K 35
TYP 4
K 36
TYP 4
K 37
TYP 4
K 38
TYP 4
K 39
TYP 1
K 40
TYP 4
K 41
TYP 4
K 42
TYP 3
K 43
TYP 4
K 44
TYP 3
K 45
TYP 3
K 46
TYP 3
K 47
TYP 1
K 48
TYP 2
K 49
Budynek B, piętro, ściana budynku ,
obserwacja wejście na dziedziniec wewn.
Budynek A, piętro, obserwacja wejście
główne
PoE
GPD2
SW2
PoE
LPDA4
SW3
Budynek A, piętro, obserwacja okien
PoE
LPDA4
SW3
Budynek A, piętro, obserwacja okien
PoE
LPDA4
SW3
PoE
LPDA4
SW3
PoE
LPDE
SW4
PoE
LPDA0
SW9
PoE
LPDE
SW4
PoE
LPDH
PoE
LPDG
SW5
PoE
LPDG
SW5
PoE
LPDG
SW5
PoE
GPD2
SW2
Budynek Z, parter, sala lekarska
PoE
LPDZ
SW8
TYP 2
PoE
LPDZ
SW8
K 50
TYP 2
PoE
LPDZ
SW8
K 51
TYP 2
PoE
LPDZ
SW8
K 52
TYP 2
PoE
LPDZ
SW8
K 53
TYP 2
PoE
LPDZ
SW8
Budynek A, parter, podjazd karetek
(VIDEO+AUDIO)
Budynek D, róg budynku, obserwacja
parking i droga
Budynek A dobudówka, parter, róg budynku
, obserwacja parking i droga
Budynek E, pod mostkiem, ściana budynku,
obserwacja wejścia
Budynek H, róg budynku, obserwacja od
strony szkoły
Budynek G, róg budynku, obserwacja
parking
Budynek G, róg budynku, obserwacja
parking
Budynek G, róg budynku, obserwacja teren
w kierunku budynku Z
Budynek B, parter, sekretariat
(VIDEO+AUDIO)
SW7
OPIS KOMPONENTÓW SPRZĘTOWYCH SYSTEMU CCTV
System CCTV będzie się składał z następujących części:

serwer z oprogramowaniem zarządzającym i przestrzenią dyskową do rejestracji danych z
kamer,




kamery – 5 rodzajów,
urządzenia aktywne – wspólne z systemem KD,
dedykowane okablowanie,
dedykowane punkty przyłączeniowe do stacji nadzoru.
3.5.1 SERWER I OPROGRAMOWANIE - REJESTRACJA I OBSŁUGA MATERIAŁU VIDEO
3.5.1.1 Wymagania ogólne
Rejestratory przewidziane do pracy w trybie ciągłym (nie więcej niż trzy), bazujące na obudowie
przemysłowej RACK 19", zalecane do systemów wymagających bardzo długiego okresu archiwizacji
nagrań lub do przechowywania nagrań wysokiej rozdzielczości (jakość DVD, HD, kamery
megapikselowe). Rejestratory będą wyposażone w min. 50TB sumarycznej przestrzeni dyskowej do
zapisu danych.
10
3.5.1.1.1 Kompatybilność
 urządzenie zarządzające powinno współpracować z kamerami i serwerami wideo poprzez
wykorzystanie strumienia RTSP.
3.5.1.1.2 Licencja
 licencja na oprogramowanie powinna zapewniać możliwość rejestracji i podglądu
z wyspecyfikowanej liczby kamer IP oraz umożliwiać stworzenie wymaganej liczby
stanowisk nadzoru,

licencja powinna umożliwiać rozbudowę systemu o kolejne kamery i/lub stanowiska
nadzoru w ramach technicznych możliwości rejestratora,

licencja
powinna
umożliwiać
z wykorzystaniem strumienia RTSP.
dodanie,
co
najmniej
jednej
kamery
3.5.1.1.3 Gwarancja
 instalacja, konfiguracja, programowanie i inne prace związane z uruchomieniem systemu w
oparciu o produkt powinny być wykonywane przez wykwalifikowany personel, który został
przeszkolony
przez
dostawcę
w zakresie
instalacji
i serwisowania danego urządzenia,

3.5.1.2
producent (dostawca) gwarantuje przez okres minimum
że urządzenia są wolne od wad materiałowych i produkcyjnych.
Specyfikacja Techniczna – Serwer (Rejestrator)
3
lat
od
zakupu,
3.5.1.2.1 Ogólne
Urządzenie powinno spełniać poniższe wymagania:


urządzenie powinno być rejestratorem sieciowym,





możliwość stworzenia systemu w strukturze rozproszonej serwer-klient,

możliwość automatycznego reagowania na
przechowywania i przeszukiwania informacji
w systemie,

możliwość dostosowania ustawień do potrzeb konkretnego systemu w zakresie ustawień
nagrywania, wyświetlania, uprawnień użytkowników itp.,




możliwość integracji z innymi systemami np. alarmowymi, KD,
posiadać intuicyjny interfejs graficzny użytkownika obsługiwany za pomocą myszki PC,
klawiatury PC i dedykowanej klawiatury z dżojstikiem,
możliwość podglądu obrazu z kamer IP, serwerów wideo IP,
możliwość nagrywania strumieni wideo i audio z kamer IP i serwerów wideo IP,
możliwość odtwarzania nagranych strumieni,
możliwość kopiowania nagrań w celu ich odtworzenia poza stacją, na której zostały
utworzone,
zdarzenia oraz przechwytywania,
(logów) o zdarzeniach zaistniałych
możliwość podglądu obrazu z kamer poprzez WWW,
możliwość automatycznego wyszukiwania kompatybilnych urządzeń,
możliwość zdalnego dostępu, również za pomocą urządzeń mobilnych przy użyciu
dedykowanej aplikacji.
3.5.1.2.2 Cechy sprzętowe - Parametry interfejsów
Urządzenie powinno posiadać poniższe komponenty/interfejsy w liczbie nie mniejszej niż
wskazana:


1 dysk HDD 2,5” SATA SSD (min. 200GB) systemowy,






wyjścia monitorowe: 1 x HDMI, 1 x DVI , 1 x Display Port,
dyski HDD 3,5” SATA (3TB i większe) przystosowane do pracy 24/7 przeznaczone do
rejestracji,
wyjścia audio: 1 x liniowe (jack 3,5mm), 1 x HDMI,
2 x Ethernet - złącze RJ-45, 10/100/1000 Mbit/s,
przepustowość do 250Mb/s łącznie ze wszystkich kamer,
przepustowość do 250Mb/s łącznie do wszystkich stacji klienckich,
2 x USB 3.0 i 4x USB 2.0,
11
 obudowa przystosowana do montażu na szynach RACK do szaf 19“,
 klawiatura i mysz komputerowa.
3.5.1.2.3 Interfejs graficzny
Urządzenie powinno
funkcjonalności:
wyświetlać
interfejs
graficzny
użytkownika
(GUI)
o
następującej

interfejs powinien składać się z odrębnych paneli (docking panels) umożliwiających
elastyczne dostosowanie GUI do potrzeb operatora:
o włączanie/wyłączanie dowolnych paneli w widoku,
o autoukrywanie nieaktywnych paneli,
o łatwe łączenie paneli, dokowanie do krawędzi,
o zagnieżdżanie paneli w jeden złożony panel z subpanelami dostępnymi
w formie zakładek,
o przypisywanie układu paneli do konkretnego konta użytkownika.



interfejs powinien umożliwiać pracę w języku polskim

moduł interaktywnych map obiektu o następującej funkcjonalności:
o wielopoziomowość, przechodzenie między zagnieżdżonymi poziomami za pomocą
skrótów (aktywnych obszarów mapy),
o ikony symbolizujące części systemu (kamery, wejścia/wyjścia alarmowe) na
bieżąco informujące o stanie powiązanego z nimi fizycznego elementu,
o podgląd obrazu z kamery na tle mapy po najechaniu na ikonę kursorem myszy lub
po kliknięciu w oddzielnym oknie wideo,
o edytor map umożliwiający tworzenie własnych map obiektów w oparciu
o pliki graficzne obiektu i predefiniowane ikony-elementy z możliwością
definiowania wzajemnego położenia i zachowania elementów mapy.
3.5.1.2.4




możliwość zdefiniowania opisów pojawiających się na tle obrazów (OSD)
interfejs powinien umożliwiać obsługę rejestratora (oraz kamer obrotowych) za pomocą
myszki
komputerowej,
klawiatury
PC,
dedykowanej
klawiatury
USB
z dżojstikiem 3-osiowym oraz wirtualnej klawiatury dostępnej z poziomu rejestratora.
Struktura rozproszona serwer-klient
urządzenie powinno umożliwiać pracę w dwóch trybach: nagrywania i podglądu strumieni,
możliwość pracy w dwóch trybach tzn. jako serwer i serwer-klient,
urządzenie pracujące w trybie serwer powinno:
o umożliwiać rejestrację strumieni z innych stacji serwerowych (funkcja
bezpieczeństwa – redundancja i rozproszenie zapisu),
o umożliwiać definiowanie, które strumienie będą serwowane do poszczególnych
stacji klienckich (operatorów),
o umożliwiać
definiowanie
limitów
ilości
serwowanych
strumieni
i priorytetów użytkowników odbierających strumienie w ramach tych limitów.
urządzenie pracujące w trybie serwer-klient powinno:
o umożliwiać definiowanie, które strumienie będą serwowane do poszczególnych
stacji klienckich (operatorów),
o umożliwiać programowo podgląd z co najmniej 144 strumieni wideo.
3.5.1.2.5 Podgląd obrazu z kamer IP, serwerów IP i stacji serwerowych
 urządzenie powinno pozwalać na wyświetlanie obrazów transmitowanych „na żywo” z
następujących typów urządzeń: kamer IP, rejestratorów wideo oraz strumieni serwowanych
przez stacje serwerowe-rejestrujące (w szczególnym przypadku rejestracja i wyświetlanie
może odbywać się na tej samej stacji roboczej).

urządzenie powinno umożliwiać podgląd strumieni:
o w formacie MJPEG, H.264,
o w rozdzielczości od 360x288 (CIF) do 2592x1944 (5M),
o z prędkością odświeżania od 1 do 30 kl/s.

podgląd obrazów powinien odbywać się w dedykowanych oknach wideo o następujących
możliwościach:
12
o przynajmniej cztery niezależne okna wideo z możliwością wyświetlania obrazu „na
o
o
o
o
o
o
o

żywo” i odtwarzanego (jedno okno wideo w trybie serwer),
możliwość sekwencyjnego przełączania widoku pomiędzy kolejnymi strumieniami z
regulowanym czasem przełączania,
po przełączeniu w odpowiedni tryb (pełnoekranowy) obraz wideo powinien
wypełniać cały ekran (bez ramek i elementów sterujących),
wybór kamer wyświetlanych może odbywać się metodą „przeciągania” z listy
dostępnych urządzeń jak również z poziomu mapy obiektu,
możliwość przypisania danego kanału wideo do okienka na ekranie,
adaptacyjna zmiana wyświetlanego strumienia wideo z kamery w zależności od
ilości obrazów w podziale,
przechwycenie i zapisanie klatki obrazu wideo do pliku graficznego w formacie
BMP, JPG i PNG oraz umożliwienie przesłania pliku bezpośrednio do drukarki,
cyfrowe przybliżenie obrazu wideo.
sterowanie kamer obrotowych (PTZ) o następującej funkcjonalności:
o sterowanie ruchem kamery i pracą obiektywu z poziomu specjalnego modułu PTZ
oraz bezpośrednio myszką na obrazie z kamery. Możliwość regulacji prędkości
ruchu kamery,
o sterowanie funkcjami kamery z poziomu panelu PTZ z możliwością konfiguracji
ustawień kamery,
o sterowanie funkcjami kamery z poziomu opcjonalnej klawiatury z dżojstikiem
3.5.1.2.6 Rejestracja strumieni
Urządzenie powinno pozwalać na zapis strumieni wideo i audio wysyłanych z kamer IP, serwerów
wideo IP jak i innych rejestratorów. Wymagana jest co najmniej następująca funkcjonalność:

urządzenie powinno umożliwiać nagrywanie więcej niż jednego strumienia z jednego
urządzenia np. z kamery wielostrumieniowej,

urządzenie powinno umożliwiać nagrywanie strumieni:
o w formacie MJPEG, H.264,
o od rozdzielczości 360x288 (CIF) do 2592x1944 (5M),
o z prędkością od 1 do 30 kl/s,
o w trybie nagrywania pełnych strumieni lub tylko klatek bazowych.

każdemu strumieniowi można przydzielić odrębną przestrzeń na dysku (dyskach,
przestrzeni RAID) tzn. cykl nadpisywania może być różny dla poszczególnych strumieni,

urządzenie powinno uniemożliwiać rejestrację strumieni na partycji systemowej, dla
poprawy bezpieczeństwa systemu,

urządzenie powinno umożliwiać nagrywanie zarówno na dyskach lokalnych wbudowanych
jak i sieciowych z wykorzystaniem protokołu iSCSI,

urządzenie powinno umożliwiać zdefiniowanie harmonogramu nagrywania:
o z wyróżnieniem trybów: nagrywanie ciągłe, nagrywanie po detekcji ruchu,
nagrywanie po wystąpieniu alarmu na wejściu alarmowym, nagrywanie inteligentne
(zwiększenie ilości klatek po wystąpieniu zdarzenia),
o odrębny harmonogram dla każdego strumienia wideo,
o odrębne ustawienia dla poszczególnych zdefiniowanych dni,
o dokładność ustawienia harmonogramu nie mniejsza niż 15min.



nagrywanie prealarmowe do 10 sekund sprzed zdarzenia,

urządzenie powinno umożliwiać szybkie podejrzenie czasowego zakresu nagrań
znajdujących się na dysku bez konieczności rozpoczęcia odtwarzania nagrań,

urządzenie powinno umożliwiać zapis strumieni pobieranych z rejestratorów
i urządzeń IP w trybie tzw. nagrywania napadowego z możliwością zdefiniowania czasu
trwania tego nagrywania.
nagrywanie po zdarzeniu do 5 minut,
urządzenie powinno posiadać funkcję szacowania czasu nagrywania przy zadanych
parametrach zapisu,
13
3.5.1.2.7 Odtwarzanie nagranych strumieni
 urządzenie powinno umożliwiać odtwarzanie nagrań zapisanych lokalnie lub zdalnie na
rejestratorach,

urządzenie powinno posiadać moduł/panel odtwarzania umożliwiający przeglądanie nagrań
w intuicyjny sposób. Zapewniona musi być minimum następująca funkcjonalność:
o nagrania dla każdego strumienia osobno powinny być wizualizowane w postaci
barwnego grafu gdzie różnym kolorom przypisane są różne tryby nagrywania na
osi czasu,
o możliwość zmiany skali (powiększenia) grafu reprezentującego nagrania.
Maksymalnie graf powinien pokazywać zakres całej doby, minimalnie jednej
godziny,
o możliwość wyboru daty odtwarzania z poziomu miesięcznego kalendarza. Dni, z
których dostępne są nagrania, powinny być wyróżnione kolorem,
o możliwość wyboru konkretnego czasu odtwarzania z dokładnością do sekundy
możliwy poprzez wpisanie godziny lub kursorem myszki na grafie,
o możliwość odtwarzania w przód ze zmienną prędkością oraz „klatka po klatce”
zarówno lokalnie jak i zdalnie z rejestratorów,
o możliwość lokalnego odtwarzania w tył ze zmienna prędkością oraz „klatka po
klatce”,
o możliwość zaznaczania bezpośrednio na grafie okresu nagrań do skopiowania.
3.5.1.2.8 Kopiowanie nagrań
 urządzenie powinno umożliwiać kopiowanie nagrań w celu ich późniejszego odtwarzania
poza stacją, na której zostały utworzone. Wymagana jest co najmniej następująca
funkcjonalność:
o kopiowanie poszczególnych strumieni do formatu avi (wraz z dźwiękiem jeśli był
rejestrowany),
o możliwość kopiowania nagrań przez port USB na dysk twardy lub pamięć typu
Flash, lub przez sieć komputerową,
o możliwość wskazania dowolnego zakresu nagrań do skopiowania,
o możliwość zdefiniowania folderu docelowego do skopiowania,
3.5.1.2.9 Zdarzenia systemowe
Urządzenie powinno zapewniać szerokie możliwości automatyzacji reakcji systemu w przypadku
wystąpienia zdarzeń oraz zarządzania informacjami o zdarzeniach zaistniałych w systemie.
Wymagana jest co najmniej następująca funkcjonalność:

możliwość definiowania scenariuszy automatycznych reakcji systemu na zdarzenia z
możliwością zdefiniowania, które zdarzenia wywołują reakcję

przechwytywanie, zapisywanie oraz wyświetlanie informacji (logów) pochodzących z
urządzeń IP (kamer i serwerów) jak również pochodzących od samego rejestratora
informujących o jego stanie,

wyświetlanie zdarzeń na bieżąco w specjalnie przeznaczonym do tego oknie programu z
możliwością:
o precyzyjnego zdefiniowania zakresu informacji jakie będą wyświetlane przy
wystąpieniu każdego zdarzenia,
o zdefiniowania ilości logów wyświetlanych jednocześnie na liście,
o szybkiego przejścia bezpośrednio z listy do wideo (na żywo lub nagrania)
powiązanego z danym zdarzeniem, np. poprzez dwukrotne kliknięcie na wpisie na
liście logów,
o dokonania potwierdzenia przeczytania logu z zapisaniem do bazy faktu
potwierdzenia.

zapisywanie logów do bazy z możliwością:
o zdefiniowania, które logi, segregowane na podstawie priorytetu, mają być
zapisywane do bazy logów,
o zdefiniowania liczby przechowywanych logów oraz czasu od wystąpienia po jakim
będą sukcesywnie kasowane.

przeszukiwanie listy logów zapisanych w bazie z możliwością:
14
o filtrowania wyników z użyciem zakresu czasu, rodzaju zdarzenia, urządzenia z
o
o
o
którego pochodzi, zalogowanego użytkownika,
zapisywania wyników wyszukiwania do plików tekstowych,
dokonania potwierdzenia przeczytania logu z zapisaniem do bazy faktu
potwierdzenia,
szybkiego przejścia bezpośrednio z listy wyników do wideo (na żywo lub nagrania)
powiązanego z danym zdarzeniem.
3.5.1.2.10
Konfiguracja funkcji
Urządzenie powinno zapewniać szerokie możliwości konfiguracji dostępnych funkcji i ich działania, w
tym przynajmniej następujące:

konfiguracja kont użytkowników – Wymagana jest co najmniej następująca funkcjonalność:
o tworzenie nieograniczonej programowo liczby grup użytkowników z możliwością
nadania odrębnych uprawnień każdej z grup,
o tworzenie nieograniczonej programowo liczby kont użytkowników w ramach każdej
grupy, zabezpieczonych odrębnymi hasłami,
o tworzenie nieograniczonej programowo liczby kont użytkowników domenowych w
oparciu o usługę Active Directory,
o możliwość przypisania do każdej grupy użytkowników (w szczególności do
każdego konta użytkownika) układu (widoku) paneli programu,
każdego konta użytkownika) dostępnych urządzeń IP (kamer i serwerów) spośród
wszystkich zdefiniowanych,
każdego konta użytkownika) uprawnień do używania poszczególnych modułów
(paneli) rejestratora,
każdego konta użytkownika) uprawnień do otrzymywania informacji (logów)
systemowych o zdarzeniach pochodzących od samego rejestratora jak i urządzeń,
o możliwość przypisania do każdej grupy użytkowników nieograniczonej programowo
liczby masek prywatności definiowanych dla każdego strumienia wideo,
o możliwość przypisania do każdej grupy użytkowników uprawnień do cyfrowego
zbliżenia obrazu, definiowanych dla każdego strumienia wideo,
o możliwość przypisania do każdej grupy użytkowników maksymalnej prędkości
kopiowania strumieni do formatu avi,
o możliwość przypisania do każdej grupy użytkowników okresu z jakiego dostępne
będą nagrania w trybie odtwarzania.

zdefiniowanie konta użytkownika, na które nastąpi automatyczne zalogowanie po
uruchomieniu,

zdefiniowanie parametrów serwera używanego do przesyłania wiadomości e-mail po
wystąpieniu zdarzenia. Wspierana obsługa uwierzytelniania,

zdefiniowanie parametrów serwera FTP używanego do przesyłania obrazów z kamer po
wystąpieniu zdarzenia. Możliwość zdefiniowania różnych katalogów docelowych dla
różnych zdarzeń,


zdefiniowanie maksymalnej liczby transmitowanych strumieni do stacji klienckich,


utworzenie kopii zapasowej konfiguracji, jej eksport i import z pliku,
zdefiniowanie listy adresów IP, które mają dostęp rejestratora (tzw. biała lista) oraz listy
adresów, którym blokowany jest dostęp rejestratora (tzw. czarna lista),
tryb szybkiej konfiguracji podstawowych ustawień niezbędnych
funkcjonalnego systemu - tzw. kreator ustawień podstawowych.
do
uruchomienia
3.5.1.2.11
Integracja z innymi systemami
Urządzenie powinno zapewniać integrację z innymi systemami w zakresie nie mniejszym niż
poniższa funkcjonalność:

możliwość integracji z serwerem Active
i logowanie użytkowników domenowych,
15
Directory,
umożliwiającą
dodawanie

możliwość integracji z modemem wysyłającym wiadomości tekstowe SMS. Wysyłanie
wiadomości
po
wystąpieniu
określonego
zdarzenia
zdefiniowane
w ustawieniach programu,

możliwość integracji z innymi systemami poprzez wykorzystanie wejść/wyjść alarmowych w
kamerach i serwerach wideo. Wymagana co najmniej następująca funkcjonalność:
o podgląd aktualnego stanu poszczególnych wejść/wyjść urządzeń w formie ikon
statusu,
o możliwość zmiany stanu wyjść przez operatora.
3.5.2 PARAMETRY PROJEKTOWANYCH KAMER
Zaprojektowano 5 rodzajów kamer:

Kamerę IP wewnętrzną w obudowie typu
poziomym kątem widzenia 99o - Typ 1,
„kopułka” w obudowie wandaloodpornej z

Kamerę IP wewnętrzną w obudowie typu
poziomym kątem widzenia 76o - Typ 2,
„kopułka” w obudowie wandaloodpornej z



Kamerę IP zewnętrzną w obudowie typu „bullet” z poziomym kątem widzenia 99o - Typ 3,
3.5.2.1
Kamerę IP zewnętrzną w obudowie typu „bullet” z poziomym kątem widzenia 30 o - Typ 4,
Kamerę IP wewnętrzną z obiektywem typu „rybie oko” z poziomym kątem widzenia 180oTyp 5.
Wymagania ogólne na kamery :
3.5.2.1.1 Dostępność
 kamera powinna być oficjalnie dystrybuowanym seryjnym produktem przeznaczonym do
pracy w systemach ciągłego nadzoru (24/7),

kamera powinna bazować na sprawdzonych komponentach i technologiach. Powinna
wykorzystywać powszechnie znane i sprawdzone protokoły transmisji.
3.5.2.1.2 Gwarancja
 instalacja, konfiguracja, programowanie i inne prace związane z uruchomieniem systemu w
oparciu o produkt powinny być wykonywane przez wykwalifikowany personel, który został
przeszkolony
przez
dostawcę
w
zakresie
instalacji
i serwisowania danego urządzenia.

producent gwarantuje przez okres minimum 3 lat od zakupu, że kamera jest wolna od wad
materiałowych i produkcyjnych.
3.5.2.1.3 Wymagane certyfikaty i standardy
 Kamera powinna spełniać następujące dyrektywy:
o EMC 2004/108/EC
o LVD 2006/95/EC
o WEEE (2002/96/EC)
o RoHS 2002/95/EC
16
3.5.2.2
Wymagania minimalne kamer :
3.5.2.2.1 Kamera wewnętrzna Typ 1, kopułkowa, wandaloodporna
 Przetwornik min. 2MPX
 Rozdzielczość dla 30 kl/s – 1980x1080
 Obiektyw ze zmienną ogniskową, o poziomym kącie widzenia wynoszącym 99o
 Obsługa funkcji WDR, DNR, F-DNR
 Min. Oświetlenie 0,15 lux-dla trybu kolorowego, 0,05 lux- dla trybu czarno białego
 Tryb wielostrumieniowy – min. 2
 Kompresja wideo – co najmniej H.264
 Kompresja audio – G.711
 Wsparcie protokołu ONVIF
 Oświetlacz IR – min. 10m kąt 90 o
 Konfiguracja kamery – przeglądarka internetowa
 Strefy prywatności – tak
 Detekcja ruchu – tak
 Interfejs sieciowy – 10/100 Mb/s - RJ45
 Gniazdo pamięci micro SD
 wejście audio – tak
 zasilanie - POE
 klasa szczelności IP65
3.5.2.2.2 Kamera wewnętrzna Typ 2 kopułkowa, wandaloodporna
 Obiektyw ze zmienną ogniskową, o poziomym kącie widzenia wynoszącym 76 o
 Gniazdo pamięci micro SD
 zasilanie - POE
 klasa szczelności IP65
3.5.2.2.3 Kamera zewnętrzna Typ 3 bullet, wandaloodporna
17











Kompresja audio – G.711
Wsparcie protokołu ONVIF
Oświetlacz IR – min. 20m kąt 90 o
Konfiguracja kamery – przeglądarka internetowa
Strefy prywatności – tak
Detekcja ruchu – tak
Interfejs sieciowy – 10/100 Mb/s - RJ45
wejście audio – tak
zasilanie - POE
Temperatura pracy -40oC do 50oC
klasa szczelności IP65
3.5.2.2.4 Kamera zewnętrzna Typ 4, bullet, wandaloodporna
 Obsługa funkcji WDR, DNR
 Min. Oświetlenie 0,15 lux-dla trybu kolorowego, 0 lux- dla trybu czarno białego przy
wł. IR













Tryb wielostrumieniowy – min. 2
Kompresja wideo – co najmniej H.264
Kompresja audio – G.711
Wsparcie protokołu ONVIF
Oświetlacz IR – min. 45m kąt 50 o
Konfiguracja kamery – przeglądarka internetowa
Strefy prywatności – tak
Detekcja ruchu – tak
Interfejs sieciowy – 10/100 Mb/s - RJ45
wejście audio – tak
zasilanie - POE
Temperatura pracy -40oC do 50oC
3.5.2.2.5 Kamera wewnętrzna Typ 5 wandaloodporna
 Obiektyw „rybie oko”, o poziomym kącie widzenia wynoszącym 180o
 Obsługa funkcji WDR, DNR
 Min. Oświetlenie 0,15 lux-dla trybu kolorowego, 0.15 lux- dla trybu czarno białego
18


zasilanie - POE
3.5.3 WYMAGANIA INSTALACYJNE KAMERY K47
Kamera o symbolu K47 musi zostać skonfigurowana jako „załączana na życzenie” zgodnie
z projektem.
3.5.4 URZĄDZENIA AKTYWNE
Zaprojektowano trzy typy urządzeń aktywnych (switch-y) na potrzeby transmisji IP w systemie CCTV i
KD. Komunikacja pomiędzy urządzeniami będzie odbywała się po światłowodzie jednomodowym z
prędkościa 1 Gb/s. Główny (centralny) przełącznik musi posiadać co najmniej siedem wbudowanych
portów światłowodowych lub moduły SFP do transmisji po światłowodzie jednomodowym, a na potrzeby
podłączenia serwerów i połączenia Trunk 2Gb/s wystarczającą ilość portów 10/100/1000 MB. Drugi typ
urządzenia aktywnego ma zapewnić odpowiednią ilość portów dostępowych dla kamer IP o
przepustowości min. 100Mb/s i zasilaniem POE, i wystarczającą ilość portów 10/100/1000 Mb do
podłączenia serwerów CCTV i KD oraz połączenia Trunk 2Gb/s z przełącznikiem centralnym. Trzeci
i czwarty typ
ma zapewnić odpowiednią ilość portów dostępowych dla kamer IP
o przepustowości min. 100Mb/s i zasilaniem POE i min. 1 uplink światłowodowy 1Gb/s
z transmisją danych po światłowodzie jednomodowym. Konfigurację podłączeń poszczególnych
przełączników pokazano na rys. 10.
Typ 1 – urządzenie centralne (główny przełącznik) o przepustowości nie mniejszej niż 20Gb/s będzie
posiadało min. 7 portów światłowodowych 1Gb/s z interfejsem jednomodowym lub gniazda SFP z
modułami GIBIC pracującymi z prędkością 1Gb/s po światłowodzie jednomodowym. Urządzenie
powinno posiadać min. 4 porty RJ45 10/100/1000 Mb/s do podłączenia serwerów CCTV i KD.
Typ 2 – urządzenie powinno posiadać odpowiednią ilość portów 10/100 Mb/s z POE do podłączenia
kamer IP i wystarczającą ilość portów 10/100/1000 Mb/s do podłączenia serwerów CCTV i KD oraz
połączenia Trunk 2Gb/s z przełącznikiem centralnym, będzie posiadało min. 1 port światłowodowy
1Gb/s
z
interfejsem
jednomodowym
lub
gniazda
SFP
z modułami GIBC pracującymi z prędkością 1Gb/s po światłowodzie jednomodowym.
Typ 3 – urządzenie będzie posiadało min. 8 portów 10/100Mb z POE i min. 1 uplink światłowodowy
1Gb/s z transmisją danych po światłowodzie jednomodowym. Minimalna liczba portów poszczególnych
urządzeń musi być zgodna z założeniami projektowymi.
Wszystkie urządzenia aktywne typu 1 i typu 2 będą w wersji zarządzanej i powinny spełniać
następujące protokoły:












IEEE 802.3i,
IEEE 802.3u,
IEEE 802.3ab,
IEEE 802.3z,
IEEE 802.3ad,
IEEE 802.3x,
IEEE 802.1d,
IEEE 802.1s,
IEEE 802.1w,
IEEE 802.1q,
IEEE 802.1x,
IEEE 802.1p
Funkcje Quality of Service:





Obsługa priorytetowania 802.1p CoS/DSCP
Obsługa 4 kolejek priorytetowania
Planowanie kolejkowania: SP, WRR, SP+WRR
Ograniczanie przepustowości w oparciu o port/przepływ danych
Voice VLAN
Cechy sieci VLAN:
19



Obsługa IEEE802.1Q - do 4K aktywnych VLAN i 4K identyfikatorów VID







IGMP Snooping V1/V2/V3

Zarządzanie za pomocą graficznego interfejsu przez przeglądarkę internetową oraz przez
wiersz poleceń.








Obsługa SNMP v1/v2c/v3,zgodność z publicznymi bazami zarządzania MIB












IEEE 802.3i,





Obsługa priorytetowania 802.1p CoS/DSCP





IGMP Snooping V1/V2/V3
802.1Q/Protocol VLAN
GARP/GVRP
Cechy przełącznika L2:
Agregacja 802.3ad LACP (Do 8 grup agregacji, do 8 portów w każdej grupie)
Spanning Tree STP/RSTP/MSTP
Filtrowanie/ochrona BPDU
Funckja TC/Root Protect
Funkcja wykrywania pętli zwrotnych (Loop back detection)
Kontrola przepływu 802.3x
Zarządzanie:
RMON (grupy 1, 2, 3, 9)
Monitorowanie CPU
Funkcja Port Mirroring
Synchronizacja czasu: SNTP
Zintegrowana obsługa protokołu NDP/NTDP
Aktualizacja firmware: przez połączenie TFTP i Web
Logi systemu i publiczne bazy MIB
Wszystkie urządzenia aktywne typu 3 będą w wersji zarządzanej i powinny spełniać następujące
protokoły:
IEEE 802.3u,
IEEE 802.3ab,
IEEE 802.3z,
IEEE 802.3ad,
IEE 802.3af,
IEEE 802.3x,
IEEE 802.1d,
IEEE 802.1s,
IEEE 802.1w,
IEEE 802.1q,
IEEE 802.1p
Funkcje Quality of Service:
Obsługa 4 kolejek priorytetowania
Planowanie kolejek: SP, WRR, SP+WRR
Ograniczanie prędkości transferu w oparciu o port/przepływ danych
Voice VLAN
Cechy sieci VLAN:
 Obsługa protokołu IEEE802.1Q, grup VLAN oraz identyfikatorów VID
Cechy przełącznika L2:
Agregacja portów - LACP (agregacja obejmująca do 4 portów każda)
Spanning Tree STP/RSTP/MSTP
Filtrowanie/ochrona BPDU
Ochrona TC/Root
20



Funkcja wykrywania pętli zwrotnych (Loop back detection)

Zarządzanie za pomocą graficznego interfejsu przez przeglądarkę internetową oraz przez
wiersz poleceń








Obsługa SNMP v1/v2c/v3, zgodność z publicznymi bazami zarządzania MIB
Kontrola przepływu 802.3x
LLDP(LLDP-MED)
Zarządzanie:
RMON (grupy 1, 2, 3, 9)
Monitorowanie CPU
Funkcja Port Mirroring
Synchronizacja czasu: SNTP
Aktualizacja firmware: przez połączenie TFTP i Web
Diagnostyka: test VCT
Logi systemu i publiczne bazy MIB
3.5.5 OKABLOWANIE
Do kamer systemu CCTV zaprojektowano wykonanie odrębnego okablowania strukturalnego w
topologii hierarchicznej gwiazdy. Okablowanie należy wykonać kablem U/UTP kat6. Kamery
w poszczególnych budynkach podłączyć kablem do następujących punktów dystrybucyjnych:


budynki A,A1,B,C– zgodnie ze schematem ideowym na rys. nr 1,




budynki D,E,F – istniejąca szafa LPDE,
budynki A,B,C piętro I i II – istniejąca szafa LPDC2 znajdująca się na korytarzu na poziomie II
w bud C ,
budynek G – projektowana szafa LPDG,
budynek H – istniejąca szafa LPDH,
budynek Z – istniejąca szafa LPDZ.
3.5.5.1 Rozprowadzenie instalacji okablowania
Kable zostaną ułożone w metalowych korytach kablowych (na głównych trasach kablowych) oraz w
rurkach ochronnych PCV lub listwach instalacyjnych. Poza budynkiem (połączenie światłowodowe
okablowanie) zostanie ułożone bezpośrednio w ziemi w osłonie rury HDPE 32mm. Projektuje się
wykonanie połączenia szafy dystrybucyjnej GPD2 w pomieszczeniu serwerowni budynku głównego B z
punktem
konsolidacyjnym
(szafą
dystrybucyjną)
w budynku G poprzez ułożenie kabla światłowodowego. Okablowanie pionowe w postaci kabla
światłowodowego 6 włóknowego 9/125µm z włóknem OS2 o luźnej tubie będzie prowadzone wewnątrz
budynku ustalonymi trasami zgodnie z rysunkiem 3, natomiast na zewnątrz w rurze osłonowej HDPE
32 mm w wykonanym wykopie. W szafach dystrybucyjnych kable światłowodowe zostaną zakończone
na panelu 19” 12xSC-Duplex. Włókna światłowodów należy zakończyć złączkami światłowodowymi
poprzez przyspawanie pigtaila do włókna kabla.
Okablowanie sygnałowe (wizyjne) należy układać zawsze w oddzielnych trasach kablowych
przeznaczonych odpowiednio dla kabli niskoprądowych z jednej strony zakończonych
w punktach dystrybucyjnych na panelach krosowniczych a z drugiej strony kable przy kamerach
wprowadzić do adapterów ścienno/sufitowych i zakończyć wtykiem WE8W.
Wszystkie przewody wychodzące poza budynek i wchodzące do kamer zewnętrznych zlokalizowanych
na słupach, ścianach należy wyposażyć w ochronniki przepięciowe zainstalowane po obu stronach
okablowania. Dotyczy to zasilania oraz okablowania wizyjnego (skrętki). Kable systemu CCTV będą
instalowane, testowane i dostarczane przez Wykonawcę. Będzie on prowadzić nadzór wykonawczy i
przeglądy, szczególnie w odniesieniu do przestrzegania przepisów i zarządzeń oraz zgodności z
podanymi niżej deklaracjami:

instalacja ma być zgodna z wymaganiami IEC w odniesieniu do części zdefiniowanych w
niniejszej specyfikacji,

przewody/kable muszą być zabezpieczone przed czynnikami mechanicznymi stosownie do
zastosowania i miejsca, w którym mają być eksploatowane,

przewody/kable będą instalowane w korytkach kablowych, rurkach instalacyjnych i/lub pod
21
posadzką z zachowaniem separacji od przewodów/kabli energetycznych,



należy podjąć wszelkie środki ostrożności, aby uniknąć zakłóceń w pracy systemu,
wszystkie przewody/kable, żyły i zakończenia muszą być wyraźnie oznaczone,
kabli telewizji dozorowej CCTV używać jedynie do obwodów należących do tego systemu.
Administracja okablowaniem polegać będzie na zestawianiu i modyfikacji połączeń przy użyciu kabli
krosowych, poprzez przełączanie odpowiednich krosów do portów urządzeń sieciowych i portów
odpowiadających za dołączenie sprzętu i urządzeń komputerowych do punktów abonenckich. Sposób
zainstalowania poszczególnych elementów w szafach dystrybucyjnych został pokazany na rysunku 11.
3.5.5.2 Główny punkt dystrybucyjny
Topologia projektowanej instalacji systemu CCTV w formie gwiazdy hierarchicznej determinuje
lokalizację wszelkich zakończeń kablowych w centralnym punkcie systemu oraz w lokalnych punktach
dystrybucyjnych połączonych z głównym punktem dystrybucyjnym za pomocą linii światłowodowych.
Główny punkt dystrybucyjny umieszczonym w pomieszczeniu telekomunikacji w serwerowni w budynku
B na poziomie -1. W pomieszczeniu jest zainstalowana przez Zamawiającego szafa 42U 800x1000 mm
(GPD2), w której należy zainstalować urządzenia systemu CCTV.
3.5.5.3 Punkt dystrybucyjny LPDA0
Istniejącą szafę dystrybucyjną 6U zdemontować i wymienić na szafę wiszącą dwudzielna
o wysokości min 12U. Wszystkie znajdujące się urządzenia aktywne i pasywne przenieść do nowej
szafy. Sposób zainstalowania poszczególnych elementów w szafach dystrybucyjnych został pokazany
na rysunku 11. Punkt konsolidacyjny zaprojektowano jako wiszącą szafę dwudzielną 12U 600x500mm
umieszczoną w pomieszczeniu budynku A pokazanym na rysunku 7. Uziemienie należy wykonać
zgodnie z normą BN-76-9371-03 linką LgYżo 10mm2 do zacisku PE w najbliższej rozdzielni. Wybór
wielkości szafy dystrybucyjnej został podyktowany charakterem wyposażenia oraz niezbędnymi
rezerwami na potrzeby ewentualnej rozbudowy w przyszłości. Szafę dystrybucyjną należy wyposażyć w
zasilacz awaryjny UPS.
3.5.5.4 Punkt dystrybucyjny LPDG
Punkt konsolidacyjny zaprojektowano jako wiszącą szafę dwudzielną 12U 600x500mm umieszczoną w
pomieszczeniu budynku G pokazanym na rysunku 7. Uziemienie należy wykonać zgodnie z normą BN76-9371-03 linką LgYżo 10mm2 do zacisku PE w najbliższej rozdzielni. Wybór wielkości szafy
dystrybucyjnej został podyktowany charakterem wyposażenia oraz niezbędnymi rezerwami na potrzeby
ewentualnej rozbudowy w przyszłości. Szafę dystrybucyjną należy wyposażyć w zasilacz awaryjny
UPS.
3.5.5.5 Trasy kablowe
Trasy kablowe sieci teleinformatycznej w wielu wypadkach będą miały wspólną trasę z siecią
elektryczną. W przypadku prowadzenia kabli teleinformatycznych oraz elektrycznych należy
przestrzegać wielkości separacji pomiędzy niniejszymi instalacjami. Piony (przepusty) pomiędzy
piętrami należy wykonać w postaci rury PCV zainstalowanej w stropie. W wypadku korzystania z
istniejących tras i przepustów należy odrestaurować zniszczone zabudowy łącznie z odmalowaniem
zniszczonych elementów identycznym kolorem powłoki. W wielu wypadkach instalowanie okablowania
w
stałych
sufitach
podwieszanych
będzie
wiązało
się
z
wymontowaniem
lamp
oświetleniowych
bądź
montażem
otworów
rewizyjnych.
W przypadku uszkodzenia sufitów należy bezzwłocznie odbudować zniszczony element. Przejścia kabli
przez przegrody pożarowe zabezpieczyć masą p.pożarową zgodnie z klasa odporności ogniowej EI dla
danej
przegrody
(wykonać
przepusty
uszczelniające
przez
ściany
i stropy) zgodnie z obowiązującymi regulacjami przeciwpożarowymi.
Przyłącze zewnętrzne należy wykonać w wykopie o gł. 80 cm. Kabel światłowodowy należy
zainstalować w rurze osłonowej HDPE z odpowiednimi złączami hermetycznymi przeznaczonymi przez
producenta do danej rury osłonowej. Przejście pod jezdnią należy wykonać metoda przecisku. Przed
zasypaniem
należy
umieścić
taśmę
znakującą.
Po skończonych pracach ziemnych teren należy doprowadzić do stanu sprzed rozpoczęcia prac.
Plantowanie terenu wysiew zniszczonej trawy, wysadzenie roślinności
Teren na którym odbywać się będą prace teletechniczne jest we władaniu władz szpitala
Uwaga
22
Przy układaniu kabli należy zostawić zapas ok. 2m kabla przy szafie dystrybucyjnej, jednak
maksymalna długość łącza stałego nie może przekroczyć normatywnej
3.5.5.6 Kabel transmisyjny
Kabel transmisyjny o żyłach miedzianych ma mieć konstrukcję 4x2/0,56mm U/UTP.

kabel ma charakteryzować się wydajnością kat. 6 tak aby zapewnić poziom tłumienia
sprzężenia powyżej 45dB,

parametry mechaniczne oraz elektryczne muszą być zgodne ze specyfikacją z normy PN-EN
50288-5-1:2005,

ze względu na instalacje kabla w danej lokalizacji wymaga się aby osłona zewnętrzna kabla
była nie gorsza niż FR-PVC (tj. z samogasnącego tworzywa PVC).
3.5.5.7 Panele krosownicze
W celu zakończenia w budynku G i budynku B przyłączy światłowodowych należy w górnej części szafy
dystrybucyjnej zamontować przełącznice światłowodową 19’’ wysokości 1U niewysuwalną. Jako płytę
czołową zastosować 12 x SC-Duplex.
Panele RJ-45 będą służyć do zakończenia całości okablowania symetrycznego poziomego, które
będzie sprowadzane do szaf dystrybucyjnych.
Panele powinny mieć konstrukcję modułową umożliwiającą montaż w szafie

z tyłu panela krosowego miedzianego powinna znajdować się półka podtrzymująca kable. Kable
powinny być montowane do półek za pomocą opasek lub zintegrowanych uchwytów (ze
względu na parametry transmisyjne nie zaleca się stosowania opasek samozaciskowych),
 minimalna ilość portów przypadająca na panel 1U – 24xRJ45.
Przewód uziemienia
Należy zastosować moduł typu Key-Stone, który będzie służył do budowy jako element montowany do
panela krosowniczego tzw. Patch panela. Moduł RJ-45 w wersji nieekranowanej winien
charakteryzować się :



złącze szczelinowe typu IDC z możliwością instalowania kabli o AWG 22-AWG 26,
kolorowe kodowanie złącza zgodne ze schematami rozszycia T568A i T568B,
montaż kabli w złączach IDC będzie odbywał się bez narzędziowo poprzez wciśniecie
prowadnicy kapsułki i zatrzaśniecie obudowy modułu.
3.5.5.8 Technologia montażu kamer
O ile jest to możliwe w przypadku kamer nieruchomych, do montażu będą stosowane istniejące
konstrukcje niedrgające, w innych przypadkach zostaną dostarczone specjalne konstrukcje. Uchwyt do
montażu ściennego musi posiadać warstwę nawierzchniową odporną na korozję, wykonaną z lekkiego
aluminium i mającą konstrukcję spawaną zapewniającą bardzo sztywne obsadzenie kamery.
Drgania pozorne dowolnego obiektu na ekranie spowodowane drganiami konstrukcji, na której
zamocowano kamerę, mają być mniejsze niż 2 mm przy częstotliwości mniejszej niż 2 Hz
3.5.5.9 Zasilanie elektryczne urządzeń
Urządzenia rejestrujące oraz urządzenia aktywne (przełączniki sieciowe) w szafie GPD2 będą zasilane
z dedykowanego zasilacza awaryjnego UPS umieszczonego w tejże szafie 19’’. Szafa musi być
doposażona przez Wykonawcę w 19" listwę zasilającą umożliwiającą bezpośrednie włączenie urządzeń
do
wydzielonej
instalacji
elektrycznej.
Lokalne
szafy
dystrybucyjne
w budynkach E, G, H, Z będą wyposażone w urządzenia aktywne które będą zasilane
z lokalnych zasilaczy UPS. Wszystkie kamery zamontowane na obiekcie będą zasilane
z urządzeń aktywnych poprzez technologię Power Over Ethernet. Uziemienie kamer zewnętrznych i
zabezpieczenia przeciwprzepięciowe należy wykonać zgodnie z załączonym projektem i STWiOR.
3.5.5.10 Specyfikacja pomiarów oraz odbioru robót
W celu odbioru instalacji okablowania strukturalnego muszą być spełnione następujące warunki
wymienione poniżej.
Pomiary sieci powinny być zgodne z normą PN-EN 50346: 2004/A2:2010. Pomiary części
światłowodowej powinny być wykonane zgodnie z normą ISO/IEC 14763-3. Pomiary należy wykonać
dla wszystkich interfejsów okablowania poziomego oraz szkieletowego.
Pomiary należy wykonać miernikiem dynamicznym (analizatorem), który posiada wgrane
23
oprogramowanie umożliwiające pomiar parametrów według aktualnie obowiązujących norm. Sprzęt
pomiarowy musi posiadać aktualny certyfikat potwierdzający dokładność jego wskazań.
Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się minimum III
poziomem dokładności (proponowane urządzenia to np. MICROTEST Omniscanner, FLUKE DTX).
W przypadku części miedzianej sieci pomiary należy wykonać w konfiguracji pomiarowej „Kanału
transmisyjnego” (ang. „Channel”) – przy wykorzystaniu uniwersalnych adapterów pomiarowych do
pomiaru łącza stałego Kategorii 6/Klasy E.
Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać:








mapę połączeń,
długość połączeń i NVP,
opóźnienie propagacji oraz różnicę opóźnień propagacji,
tłumienie,
NEXT i PS NEXT w dwóch kierunkach,
ACR-F i PS ACR-F w dwóch kierunkach,
ACR-N i PS ACR-N w dwóch kierunkach,
RL w dwóch kierunkach.
Pomiar toru transmisyjnego światłowodowego wielodomowego powinien określać tłumienie łącza w
dwóch oknach transmisyjnych: 850nm i 1300nm natomiast w przypadku światłowodu jednomodowego
1310nm oraz 1550nm w odniesieniu do długości kabla światłowodowego.
Tłumienie może być wyznaczone za pomocą miernika spadku mocy optycznej lub reflektometru.
Pomiar spadku mocy optycznej należy wykonać przy wykorzystaniu metody z 2 kablami referencyjnymi
w każdym z przypadków przy wykorzystaniu kabli pomiarowych z wtykami referencyjnymi.
Niezależnie od rodzaju włókna światłowodowego kompletny pomiar tłumienia każdego toru
transmisyjnego światłowodowego powinien być przeprowadzony w dwie strony w dwóch oknach
transmisyjnych:




od punktu A do punktu B w oknie 850nm (MM)/ 1310nm (SM)
od punktu B do punktu A w oknie 850nm (MM)/ 1310nm (SM)
od punktu A do punktu B w oknie 1300nm (MM) / 1550nm (SM)
od punktu B do punktu A w oknie 1300nm(MM) / 1550nm (SM).
Na raportach pomiarów powinna znaleźć się informacja opisująca wielkość marginesu (inaczej zapasu,
tj.
różnicy
pomiędzy
wymaganiem
normy
a
pomiarem,
zazwyczaj
wyrażana
w jednostkach odpowiednich dla każdej wielkości mierzonej) podanych przy najgorszych przypadkach.
Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości.
Zapasy (margines bezpieczeństwa) musi być podany na raporcie pomiarowym dla każdego
oddzielnego toru transmisyjnego.
Po zakończeniu prac instalatorskich należy wykonać i przekazać Użytkownikowi końcowemu
dokumentacje powykonawczą, która powinna zawierać:





raporty z pomiarów dynamicznych okablowania,
rzeczywiste trasy prowadzenia kabli poziomych i szkieletowych,
rzeczywistą lokalizację gniazd (przyłączy) telekomunikacyjnych (paneli),
oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych,
lokalizację przebić przez ściany i podłogi.
Wszelkie szczegółowe wytyczne dotyczące
w normie EN 50174-2.
24
dokumentacji
powykonawczej
zawarte
są
4
OPIS SYSTEMU KD I JEGO KOMPONENTÓW SPRZĘTOWYCH I PROGRAMOWYCH
W ramach zadania należy wykonać system kontroli dostępu w budynkach A,A1,B,C,E,F,G,H (budowa
systemu w budynku Z zostanie zrealizowana w terminie późniejszym i nie jest objęta niniejszym
zamówieniem) na potrzeby identyfikacji osób wchodzących do wyznaczonych przez Zamawiającego
pomieszczeń.
Zadanie obejmuje demontaż starych elementów kontroli dostępu, wykonanie okablowania
i instalację nowych elementów kontroli dostępu.
Przewiduje się instalację systemu kontroli dostępu, który umożliwi kontrolę ruchu osobowego.
Klasyfikacja
dotycząca
zabezpieczenia
opiera
się
na
klasyfikacji
rozpoznania
i klasyfikacji dostępu.
W projektowanym systemie przyjęto że rozpoznanie będzie odbywało się poprzez indywidualny
identyfikator w postaci istniejących już i nowych kart zbliżeniowych - na wejściu i wyjściu (żądanie
wejścia i wyjścia) stref kontrolowanych dwustronnie oraz na wejściu (żądanie wejścia) do stref
kontrolowanych jednostronnie. Rozpoznanie będzie bazowało na prostym zapytaniu o dostęp bez
podania tożsamości .
4.1
WYMAGANIA OGÓLNE
System kontroli dostępu ma na celu ograniczenie, kontrolowanie oraz automatyczne kierowanie ruchem
osób na obiekcie objętym jego działaniem.
Konieczność zainstalowania systemu KD wynika z analizy zagrożeń zewnętrznych
i wewnętrznych związanych z użytkowaniem obiektu oraz ustalonych procedur (regulaminów)
poruszania się w nich i jest organizacyjną odpowiedzią na w/w zagrożenia.
W projekcie przewidziano instalację systemu kontroli dostępu, który umożliwi kontrolę ruchu
osobowego. Klasyfikacja dotycząca zabezpieczenia opiera się na klasyfikacji rozpoznania
i klasyfikacji dostępu.
W projektowanym systemie przyjęto że rozpoznanie będzie odbywało się poprzez indywidualny
identyfikator w postaci istniejących już i nowych kart zbliżeniowych - na wejściu i wyjściu (żądnie
wejścia i wyjścia) stref kontrolowanych dwustronnie oraz na wejściu (żądanie wejścia) do stref
kontrolowanych jednostronnie. Rozpoznanie będzie bazowało na prostym zapytaniu o dostęp bez
podania tożsamości .
Ze względu na specyfikę obiektu proponowany system powinien spełniać wymienione
w dalszych punktach szczegółowe wymagania. Wymagania te dotyczą zarówno parametrów
technicznych i konstrukcyjnych urządzeń jak również możliwych do zrealizowania funkcji użytkowych.
Proponowany system powinien być bardzo elastyczny, umożliwiać łatwą rozbudowę (również w razie
potrzeby o elementy systemu SSWiN) oraz nie wnosić istotnych ograniczeń ilościowych pod względem
ilości kontrolowanych przejść i liczby użytkowników.
4.2
Wymagane funkcje kontroli dostępu


Projektowany system współpracuje z kanałami transmisji danych w protokole TCP/IP oraz UDP/IP,

odmowa dostępu
i lokalizacją,




wykrycie i lokalizacja sabotażu,




kontrola dostępu do pomieszczeń poprzez odczyt karty zbliżeniowej na czytniku przy drzwiach,
rejestracja
i lokalizacją,
transakcji
wejść
użytkownikowi
i
wyjść,
należącemu
wraz
do
z
identyfikatorem
systemu,
z
danymi
użytkownika
użytkownika
wejście do trybu programowania i jego opuszczenie,
otwarcie przejścia kontrolowanego bez przyznania dostępu, z zaznaczeniem lokalizacji,
stan otwarcia przejścia kontrolowanego po upływie dozwolonego czasu przyznania dostępu, z
zaznaczeniem lokalizacji,
zakładana wstępnie liczba kart w systemie – 500 z możliwością rozbudowy,
zastosowanie kart zgodnych z obecnie używanymi w Szpitalu,
dedykowane oprogramowanie umożliwiające:
o konfigurację parametrów fizycznych elementów systemu
o definiowanie elementów logicznych
25
o monitorowanie stanu systemu „on-line” poprzez system graficznych map obiektów
o
o
o
i komunikatów
wyświetlanie zdjęć użytkownika po użyciu karty
integrację z CCTV
generowanie filtrowanych raportów zdarzeń.
Urządzenia systemu kontroli dostępu będą pracowały w sposób ciągły, nawet w przypadku awarii sieci
zasilającej. Należy zapewnić źródło zasilania awaryjnego.
4.3
CZĘŚCI SYSTEMU KONTROLI DOSTĘPU
System KD należy wykonać w architekturze modułowej i rozproszonej. Kontrolery KD należy instalować
w miejscach o ograniczonym dostępie. Rozmieszczenie elementów KD oraz trasy przewodów
pokazano na planach instalacji w projekcie.
System kontroli dostępu składał się będzie z następujących części:


serwer z oprogramowaniem zarządzającym




czytnik kart
modułowy kontroler dostępu ilość przejść 1-4 z możliwością rozszerzenia o moduły obsługujące
sterowania lub instalację elementów systemu SSWiN
przyciski ewakuacyjne
urządzenia aktywne – wspólne z systemem CCTV
dedykowane okablowanie.
WYMAGANIA DOTYCZĄCE PARAMETRÓW TECHNICZNYCH I KONSTRUKCYJNYCH
PROJEKTOWANEGO SYSTEMU KD
4.4.1 WYMAGANIA OGÓLNE
Pod względem parametrów technicznych proponowane urządzenia powinny spełniać wyszczególnione
poniżej założenia:
4.4

urządzenia
identyfikujące
użytkownika
–
czytniki
i
karty zbliżeniowe
pasywne
o zasięgu do 10 cm. Preferowane będą rozwiązanie i technologie gwarantujące wysoki poziom
bezpieczeństwa, zwłaszcza w zakresie duplikacji kart. Wymagany typ czytnika: do kart – Mifare 1k

karty (elektroniczne identyfikatory) powinny posiadać zakodowany w procesie produkcji unikatowy
numer seryjny oraz możliwość personalizacji

sterowniki (kontrolery) współpracujące z czytnikami oraz z pozostałymi elementami (zamki
elektryczne, przyciski, czujniki stanu drzwi itp.) powinny posiadać możliwość pracy w trybie
sieciowym i autonomicznym oraz przy zaniku podstawowego zasilania sieciowego (230V). Praca w
trybie autonomicznym zapewnia zachowanie uprawnień w zakresie dostępu dla użytkowników,
gwarantuje zapis, co najmniej 20000 ostatnich zdarzeń oraz pozostałych parametrów związanych
z działaniem kontrolowanego przejścia

po zaniku podstawowego zasilania sieciowego sterownik powinien automatycznie przełączyć się
na pracę z zasilania awaryjnego (akumulator) i pracować, co najmniej przez 8 godzin. System
sygnalizuje stan dołączonych do sterowników akumulatorów pod względem ich pełnego
naładowania. Sterownik automatycznie wyłącza się po osiągnięciu przez akumulator najniższego
dopuszczalnego poziomu napięcia a następnie automatycznie wznawia pracę po przywróceniu
podstawowego zasilania sieciowego

system powinien współpracować ze sterownikami obsługującymi do czterech przejść jednostronnie
lub dwa przejścia dwustronnie. Uszkodzenie sterownika lub obwodu zamka elektrycznego powinno
być sygnalizowane na stacji monitorującej odpowiednim komunikatem alarmowym i sygnałem
dźwiękowym

sterownik
systemu
kontroli
dostępu
powinien
również
możliwość
współpracy
z modułami rozszerzeń umożliwiającymi zwiększenie liczby wejść parametrycznych linii
dozorowych oraz przekaźnikowych lub tranzystorowych wyjść sterujących dla zapewnienia
współpracy z urządzeniami zewnętrznymi

obudowa sterownika uniemożliwia bezpośredni dostęp osobom nieuprawnionym a jej otwarcie w
każdym przypadku powinno być sygnalizowane alarmem dla służb ochrony obiektu (czujnik
antysabotażowy)
26

sterowniki w systemie połączone będą z komputerem i programem nadzorczym poprzez port IP
(bezpieczne kodowane połączenie -128 AES) a pomiędzy sobą magistralą komunikacyjną z
protokółem
RS-485.
Uszkodzenie
magistrali
lub
utrata
komunikacji
z kontrolerem będzie sygnalizowane alarmem
4.4.2 WYMAGANIA SZCZEGÓŁOWE
4.4.2.1 Serwer i oprogramowanie

parametry systemu:
o min. 5 stacji dla operatorów
o do 40 podsystemów/lokalizacji połączonych z centralnym serwerem
o minimum 1000 aktywnych użytkowników kart w trybie „off-line”
o bez limitu użytkowników kart w trybie „on-line”

protokół komunikacyjny dla wymiany danych pomiędzy poszczególnymi aplikacjami programu
nadzorczego typu TCP/IP. Program nadzorczy systemu kontroli dostępu powinien umożliwiać
pracę
w
ramach
istniejącej
lub
dedykowanej
sieci
komputerowej
z kartami typu Ethernet

możliwość włączenia dodatkowego kodowania dla wymiany danych pomiędzy stacjami operatora a
serwerem



struktura programu nadzorczego typu Klient – Serwer

obsługa systemu przez operatorów odbywać się będzie z niezależnych stanowisk
z dowolnego punktu sieci (po zainstalowaniu na danym stanowisku aplikacji dla operatora)

możliwość ograniczonej obsługi systemu z dowolnego komputera w sieci firmy przy pomocy
przeglądarki Web (zabezpieczenie – login dostępu do serwera)

możliwość ograniczonej obsługi systemu za pomocą tabletu lub smartfona po zainstalowaniu
specjalizowanych aplikacji do komunikacji z serwerem KD


możliwość integracji z programem typu BMS

system powinien posiadać możliwość zainstalowania opcji serwera zapasowego w celu
zwiększenia czasu bez awaryjnej pracy systemu na wypadek awarii głównego systemu

wyjścia sterujące kontrolerów powinny umożliwiać sterowanie po dostępie zezwolonym zamkami
elektrycznymi, kołowrotami i furtami obrotowymi lub szlabanami

program nadzorczy systemu kontroli dostępu w szczególności powinien umożliwiać realizację
następujących funkcji szczegółowych:
o wizualizacja elementów i stanu systemu poprzez wielopoziomowy interfejs map graficznych z
ikonami, których stan jest aktualizowany w czasie rzeczywistym
o informacje o stanie systemu wyświetlane w oknach komunikatów
o baza użytkowników ze zdjęciami oraz możliwość ich wyświetlania na ekranie monitora po
użyciu karty
o automatyczne i ręczne generowanie raportów dotyczących zdarzeń w systemie
z definiowaną filtracją oraz możliwością wydruku lub wyświetlania na ekranie
o uzbrajanie wybranych drzwi połączone z blokadą uprawnień dla pozostałych użytkowników
o odryglowanie drzwi na stałe po wejściu do pomieszczenia uprawnionego użytkownika
i ponowne ich zaryglowanie i uzbrojenie po wyjściu (multi odczyt karty)
o sterowanie z poziomu czytnika kart stanowiącego wejście do strefy zewnętrzną centralką
alarmową w zakresie uzbrajania i rozbrajania podsystemu
o blokada klawiatury i czytnika po określonej liczbie błędnych kodów
o blokada automatycznego odryglowania drzwi do czasu użycia ważnej karty
o import /eksport plików z danymi użytkowników
o szybka, grupowa modyfikacja wybranych uprawnień i parametrów dla grup użytkowników
o definiowanie kart dla gości, kart jednodniowych i szablonów
baza danych systemu
program nadzorczy systemu KD powinien umożliwiać definiowanie makropoleceń do realizacji
niestandardowych funkcji użytkowych
program nadzorczy powinien być wielo-aplikacyjny z główną aplikacją Serwer oraz aplikacjami dla
operatorów,
aplikacjami
do
wymiany
danych
z
siecią
kontrolerów
i systemami zewnętrznymi
27
o
o
funkcja wielokrotnego odczytu karty (do 2 lub 3 kolejne odczyty) w celu realizacji
zaprogramowanej sekwencji zdarzeń
system powinien generować zestaw komunikatów wyświetlanych na ekranie stacji operatora
w trakcie pracy.
Wybrane przykładowe komunikaty generowane przez system KD w trakcie pracy
Dostęp zezwolony
Dostęp zabroniony
Dostęp zabroniony – niewłaściwy poziom dostępu.
Dostęp zabroniony – niewłaściwy status karty
Dostęp zabroniony – karta w użyciu
Dostęp zabroniony – karta po terminie ważności
Dostęp zabroniony – karta zgubiona / skradziona
Dostęp zabroniony – karta nie przesłana do kontrolera
Dostęp zabroniony – karta w przygotowaniu
Dostęp zabroniony – karta nieznana
Dostęp zabroniony – drzwi uzbrojone przez system alarmowy
Dostęp zabroniony – czytnik włączony
Dostęp zabroniony – wymagana druga karta
Dostęp zabroniony – linia sprzężona w stanie alarmu
Dostęp zabroniony – czytnik zablokowany
Dostęp zabroniony – niewłaściwa lokalizacja karty
Dostęp zabroniony – czytnik lub klawiatura zablokowana
Dostęp niedozwolony – nieważny terminarz dostępu
Dostęp niedozwolony – klawiatura wyłączona
Dostęp niedozwolony – klawiatura zablokowana
Dostęp niedozwolony – maksimum licznika karty
Kontroler – brak zasilania AC
Kontroler – zasilanie AC OK
Kontroler – monitorowania AC w stanie alarmu
Kontroler – monitorowanie AC w stanie normalnym
Kontroler – monitorowanie AC wyłączone w stanie alarmu
Kontroler – monitorowanie AC wyłączone w stanie normalnym
Kontroler – zasilanie AC przywrócone
Kontroler – utrata komunikacji
Kontroler – komunikacja OK
Kontroler – brak zasilania z akumulatora (DC)
Kontroler – uszkodzenie zasilania z akumulatora
Kontroler – zasilanie z akumulatora przywrócone
Kontroler – praca w trybie sieciowym
Kontroler – praca w trybie autonomicznym
Kontroler - uszkodzenie
28
Kontroler – czujnik sabotażowy uszkodzony
Kontroler - czujnik sabotażowy OK
Monitorowania zasilania AC kontrolera – alarm wstępny
Monitorowania zasilania AC kontrolera – alarm wstępny powrót
Monitorowania zasilania AC kontrolera wyłączone – alarm wstępny
Monitorowania zasilania AC kontrolera wyłączone – alarm wstępny powrót
Drzwi sforsowane -alarm
Drzwi sforsowane – ponowne zamknięcie
Grupa drzwi zaryglowana przez operatora
Drzwi w stanie uzbrojenia
Drzwi przetrzymane
Drzwi zaryglowane przez uzbrojenie systemu alarmowego
Drzwi zaryglowane przez linię dozorową
Uszkodzenie obwodu zamka
Obwód zamka elektrycznego uszkodzony
Obwód zamka elektrycznego w stanie normalnym
Drzwi zaryglowane przez uzbrojony system alarmowy
Drzwi zaryglowane przez operatora
Drzwi nie są w stanie uzbrojenia
Drzwi – dostęp zezwolony przez operatora
Odczyt kart przy drzwiach otwartych
Drzwi przetrzymane - alarm
Drzwi otwarte
Drzwi i lin. doz.
Drzwi zaryglowane ponownie
Linia doz. - wyłącz monitor.
Linia doz. - wyłącz monitor. czasowo.
Linia doz. - przywróć stan normalny
Linia doz. - stan
Linia doz. - akcja
Linia doz. aktywna
Linia doz. aktywna – powrót do trybu serwisowego
Linia doz. aktywna – monitorowanie wyłączone
Linia doz. - monitorowanie włączone przez operatora
Linia doz. nieaktywna
Grupa linii doz. - stan normalny przywrócony przez operatora
Grupa linii doz. Przywrócona do zgodności z terminarzem przez operatora
Grupa linii doz. - stan rewersyjny włączony przez operatora
Grupa linii doz. - monitorowanie wyłączone przez linię doz.
Grupa linii doz. - monitorowanie wyłączone przez operatora
Grupa linii doz. - monitorowanie wyłączone czasowo przez operatora
29
Grupa linii doz. - monitorowanie włączone przez linie doz.
Linia doz. - stan alarmowy
Linia doz. - stan alarmowy po włączeniu monitorowania
Linia doz. - stan alarmowy przy wyłączonym monitorowaniu
4.4.2.2 Kontroler
Parametry minimalne:




modułowy kontroler dostępu do obsługi 4 przejść





kodowanie AES 128 bitowe, do podłączenia z serwerem

kontrolki LED na płycie kontrolera pokazujące stan aktywności sieci Ethernet, zasilania, wyjść
sterujących itp



obsługa interfejsów czytników: Wiegand, ABA Track II, zintegrowane z klawiaturami
kontrola 4 portów czytników, co umożliwia kontrolę 4 drzwi jednostronnie lub 2 drzwi dwustronnie
porty komunikacyjne: Ethernet 10/100 ,RS-232 ,RS-485
min 1x interfejs szeregowy do podłączenia modułów rozszerzeń: linii wejść zwykłych, linii wyjść
tranzystorowych, linii wyjść przekaźnikowych
specjalne wejście linii dozorowej do podłączenia czujnika sabotażowego obudowy kontrolera
ciągły monitoring stan zasilania sieciowego i akumulatora
zmiany stanu są raportowane komunikatami wysyłanymi do programu zarządzającego
wyjścia napięć zasilających i wyjścia do sterowania zamków są zabezpieczone przed
uszkodzeniem na wypadek zwarcia i kontrolowane
pojemność pamięci FLASH – min. 16MB
pojemność pamięci SDRAM – min 64 MB, zabezpieczona baterią przez 75 godzin po utracie
zasilania
4.4.2.3
Czytnik zbliżeniowy
Parametry minimalne:






czytnik musi być przeznaczony do współpracy z kontrolerami z interfejsem Wieganda
urządzenie musi odczytywać karty Unique (125 kHz), HID Prox (125 kHz)
zasięg odczytu kart zbliżeniowych około 5 cm
temperatura pracy do 65ºC
wilgotność: od 5% do 95%
do instalacji wewnątrz i na zewnątrz pomieszczeń
Należy dostarczyć 500 sztuk kart o grubości 0,8mm.
4.5
WYMAGANIA INSTALACYJNE
4.5.1 Ilości urządzeń
Ilości urządzeń dla systemu kontroli dostępu objętych niniejszym postępowaniem pokazano
w poniższej tabeli.
30
Uwagi
Punkt zas. 230 V
przycisk ewak.
przycisk wyjścia
opis pom.
kontaktron
Numer
kolejny
drzwi
rygiel
Lokalizacja
czytnik 2
L.p. Urządzenie
czytnik 1
Osprzęt
Pobór
mocy
max [W]
Budynki A,A1,B,C,D,E,F
1
2
KT/2/01
KT/2/02
bud. A piętro
II Oddział
Dziecięcy
bud. A piętro
II blok
operacyjny
KD/2/01
klatka schodowa
X
X
x
KD/2/02
gab. oddziałowej
x
x
x
KD/2/03
gab. zabiegowy
x
x
x
KD/2/04
gab. lekarski
x
x
x
KD/2/05
wej. Blok
Operacyjny
X
KD/2/07
kl. schodowa
25,0
KD/2/08
3
4
KT/2/03
KT/2/04
bud. A piętro
II blok
operacyjny
bud. B piętro
II
KD/2/06
KD/2/09
wej. przy kl.
schodowej
przejście z bud. A
do bud. B
wej. korytarz
brudny
KD/2/10
wej. kl. schodowa
KD/2/11
przejście z bud. B
do holu
windowego
X
X
x
x
x
x
X
X
x
X
X
x
x
x
podłączyć siłowniki
uchylające drzwi
25,0
zasilanie z rozdzielnicy
piętrowej z II piętra blok A,
zabezpieczenie typu
S191B10A
25,0
x
x
x
x
x
x
x
x
x
25,0
X
X
31
x
piętrowej z II piętra blok C,
zabezpieczenie typu
S191B10A
5
6
7
8
KT/2/05
KT/2/06
KT/2/07
KT/1/08
bud. C piętro
II Ortopedia
bud. C piętro
II Ortopedia
bud. C piętro
II
Chirurgia
bud. A piętro I
Oddział
Dziecięcy
KD/2/12
przejście z bud. C
do holu
windowego
X
X
x
KD/2/13
gab. zabiegowy
x
x
x
KD/2/14
ordynator
x
X
x
KD/2/19
ordynator
x
x
x
KD/2/15
gab. lekarski
x
X
x
KD/2/16
gab. oddziałowej
x
x
x
KD/2/17
punkt
pielęgniarski
x
x
x
KD/2/18
gab. lekarski
x
x
x
KD/2/20
gab. lekarski
x
x
x
KD/2/21
gab. oddziałowej
x
x
x
25,0
25,0
25,0
KD/2/22
gab. zabiegowy
x
x
x
KD/2/23
gab. zabiegowy
x
x
x
KD/1/24
wejście na oddział
dziecięcy
X
X
x
KD/1/25
wyjście na klatkę
x
x
x
KD/1/26
KD/1/29
laboratorium
pobrania
laboratorium bud
B
x
x
x
X
X
x
32
drzwi pożarowe,
zastosować zworę
elektromagn.
25,0
piętrowej z I piętra blok A,
zabezpieczenie typu
S191B10A
9
10
11
12
13
14
KT/1/09
KT/1/10
KT/1/11
KT/0/12
KT/0/13
KT/0/14
bud. A I piętro
Rentgen
bud. C piętro I
Oddział
Wewnętrzny
bud. C piętro I
Oddział
Wewnętrzny
KD/1/27
rej. rentgen
x
x
x
KD/1/28
sterownia rentgen
x
x
x
KD/1/30
apteka bud. B
x
x
x
KD/1/31
wejście na klatkę
z bud. C
X
X
x
KD/1/32
gab. zabiegowy
x
x
x
KD/1/36
gab. lekarski
x
X
x
KD/1/33
gab. oddziałowej
x
X
x
KD/1/34
gab. ordynatora
x
X
x
KD/0/37
wej. na SOR od
wjazdu karetek
x
X
x
25,0
bud. C parter
Ginekologia
piętrowej z I piętra blok C,
zabezpieczenie typu
S191B10A
25,0
bud. A parter
SOR
bud. C parter
Ginekologia
25,0
25,0
KD/0/38
wej. na SOR od
bud. A
x
X
x
KD/0/42
ginekologia 1
x
x
x
KD/0/43
ginekologia 2
x
x
x
KD/0/44
ginekologia 3
x
x
x
KD/0/45
ginekologia 4
x
x
x
KD/0/40
gab. oddziałowej
x
x
x
KD/0/41
gab. zabiegowy
x
x
x
25,0
25,0
33
piętrowej z parteru blok A,
zabezpieczenie typu
S191B10A
piętrowej z parteru blok C,
zabezpieczenie typu
S191B10A
15
16
17
18
19
KT/0/15
KT/-1/16
KT/-1/17
KT/-1/18
KT/-1/19
bud. C parter
Rehabilitacja
bud. A1
piwnica
przychodnie
bud. A1
piwnica
przychodnie
bud. A1
piwnica
przychodnie
bud. A
piwnica
KD/0/46
blok porodowy
x
x
x
KD/0/39
wejście na klatkę
z bud. C
X
X
x
KD/0/47
gab. lekarza
x
x
x
KD/0/48
gab. zabiegowy
x
x
x
KD/0/49
gab. ordynatora
x
X
x
KD/-1/53
gab. przychodnia
x
x
x
KD/-1/58
gab. przychodnia
x
x
x
KD/-1/50
gab. przychodnia
x
x
x
KD/-1/51
gab. przychodnia
x
x
x
KD/-1/52
gab. przychodnia
x
x
x
KD/-1/54
gab. przychodnia
x
x
x
KD/-1/55
gab. przychodnia
x
x
x
25,0
25,0
25,0
piętrowej z przychodni blok
A, zabezpieczenie typu
S191B10A
25,0
KD/-1/56
gab. przychodnia
x
x
x
KD/-1/57
gab. przychodnia
x
x
x
KD/-1/59
szatnia
x
x
x
KD/-1/60
szatnia
x
x
x
KD/-1/61
pom. obok
serwerowni
x
x
x
34
25,0
zasilanie z rozdzielnicy z
piwnicy blok A,
zabezpieczenie typu
S191B10A
KT/-1/20
bud. F
piwnica
KD/-1/62
pomieszczenie
x
x
20
35
x
25,0
zasilanie z rozdzielnicy z
piwnicy blok F,
zabezpieczenie typu
S191B10A
4.5.2
Dostęp i obudowa
Każdy element systemu KD będzie umieszczony w całkowicie zamkniętej trwałej obudowie
posiadającej dostateczną wytrzymałość mechaniczną, nadającej się do montażu na ścianie.
Urządzenia będą miały minimalną klasę szczelności co najmniej IP 41.
Spełnione muszą być następujące wymagania w zakresie bezpieczeństwa i ochrony przed porażeniem
prądem:

szafki instalacyjne i panele, które muszą być dostępne podczas pracy systemu, np.
w celu wymiany bezpiecznika, nie będą zawierały żadnych odsłoniętych części pod napięciem
w normalnych warunkach pracy,

zapewnione będzie odpowiednie zabezpieczenie ograniczające do
przypadkowego zwarcia i zasięg takiego zwarcia, w razie jego wystąpienia,

izolacja będzie zapewniać odpowiednie i trwałe zabezpieczenie w warunkach roboczych i dla
ustalonych wartości przetężenia i napięcia,

akumulator będzie ustawiony w taki sposób, aby ewentualny wyciek elektrolitu lub emisje
gazów nie powodowały żadnych uszkodzeń.
4.5.3
minimum
ryzyko
Czytniki i osprzęt

Czytniki należy instalować na wysokości około 130cm (do ustalenia na bieżąco
z Zamawiającym) od poziomu posadzki lub na wysokości zgodnej z montażem osprzętu
elektrycznego

każde drzwi kontrolowane jednostronnie po stronie chronionej należy wyposażyć
w natynkowe przyciski wyjścia. Przycisk będzie posiadał styk beznapięciowy, którego zwarcie
lub rozwarcie będzie interpretowane przez kontroler, jako sygnał do odblokowania przejścia
kontrolowanego. W przypadku otwarcia drzwi bez użycia karty zbliżeniowej lub przycisku
wyjścia zdarzenie zinterpretowane zostanie jako sforsowanie drzwi

przyciski wyjścia awaryjnego Każde drzwi kontrolowane jednostronnie i dwustronnie po stronie
chronionej należy wyposażyć w natynkowe przyciski wyjścia awaryjnego. Przyciski te w stanach
awaryjnych umożliwią otwarcie drzwi kontrolowanych. Przyciski wyposażone będą w nietłukące
elastyczne płytki resetowane kluczem. W przypadku użycia przycisku ze zwory
elektromagnetycznej lub elektrozaczepu zostanie zdjęte napięcie zasilające, a otwarcie drzwi
zinterpretowane zostanie jako sforsowanie drzwi

do celów monitorowania stanu drzwi służyły będą powierzchniowe kontaktronowe czujniki
otwarcia drzwi GRADE 3. Czujniki należy zamontować po stronie chronionej drzwi. Linię
czujnika otwarcia drzwi należy wpiąć na wejście kontrolera drzwiowego KD Elementy blokujące

jako elementy blokujące przejścia kontrolowane należy zastosować: elektrozaczepy rewersyjne,
na drzwiach ewakuacyjnych z atestem pożarowym


zwory elektromagnetyczne o odpowiedniej sile trzymania
elektrozaczepy
i
zwory
elektromagnetyczne
należy
zainstalować
zgodnie
z dokumentacja techniczną, na futrynie drzwi po stronie chronionej, stosując odpowiednie
akcesoria montażowe.
4.5.4 OKABLOWANIE
Okablowanie magistralne (pomiędzy kontrolerami) zostanie zainstalowane na głównych trasach
kablowych w korytkach kablowych słaboprądowych, lub w rurkach instalacyjnych. We wszystkich
miejscach widocznych szczególnie okablowanie drzwi) przewody należy ułożyć podtynkowo .

sterowniki systemu KD będą podłączone:
o przewodem UTP Kat 6 dla wyjść w standardzie Ethernet IP
o Przewodem UTP kat. 6 dla połączeń magistralnych ( magistrala RS485) pomiędzy
kontrolerami.
36
Zaprojektowane urządzenia aktywne są wspólne dla instalacji CCTV i KD. Nie wolno podłączać do nich
innych sieci lokalnych np. LAN, BMS itp.
W wypadku korzystania z istniejących tras i przepustów należy odrestaurować zniszczone zabudowy
łącznie z odmalowaniem zniszczonych elementów identycznym kolorem powłoki. W wielu wypadkach
instalowanie okablowania w stałych sufitach podwieszanych będzie wiązało się z wymontowaniem lamp
oświetleniowych bądź montażem otworów rewizyjnych. W przypadku uszkodzenia sufitów należy
bezzwłocznie odbudować zniszczony element. Przejścia kabli przez przegrody pożarowe zabezpieczyć
masą p.pożarową zgodnie z klasa odporności ogniowej EI dla danej przegrody (wykonać przepusty
uszczelniające
przez
ściany
4.5.5 ZASILANIE INSTALACJI KD
Kontrolery KD należy zamontować w obudowach razem z transformatorem zasilającym, kontrolerem
ładowania akumulatora oraz akumulatorem o odpowiedniej pojemności. Obudowy należy zasilać z
lokalnych rozdzielni piętrowych z wydzielonych obwodów (nie więcej niż 4 obudowy na jeden obwód)
zabezpieczonych w rozdzielniach wyłącznikami nadmiarowo prądowymi o wartościach pokazanymi w
tabeli z pkt.5.1 niniejszej dokumentacji.
4.5.6 GWARANCJA
Producent
(dostawca)
gwarantuje
przez
okres
minimum
37
3
lat
od
zakupu,
5
OPIS SYSTEMU WIDEODOMOFONOWEGO I JEGO KOMPONENTÓW SPRZĘTOWYCH
VD1_1
bud. A piętro
II Oddział
Dziecięcy
wejście z
klatki
SD2_1
SD2_2
VD2_2
SD3_1
SD3_2
bud. C piętro
II Ortopedia
- wejśce z
klatki
x
80,0
x
KD/2/01
bud. C piętro
biurko w
II Ortopedia
punkcie
- lewe
pielęgniarskim
skrzydło
bud. C piętro
biurko w
II Ortopedia
punkcie
- prawe
pielęgniarskim
skrzydło
x
x
x
x
80,0
x
KD/2/12
bud. C piętro
I Oddział
biurko w
Wewnętrzny
punkcie
- skrzydło
pielęgniarskim
lewe
bud. C piętro
I Oddział
biurko w
Wewnętrzny
punkcie
- skrzydło
pielęgniarskim
prawe
Dystrybutor
SD1
bud. A piętro
II Oddział
biurko w
Dziecięcy punkcie
punkt
pielęgniarskim
pielęgniarski
Miejsce
zasilacz
Lokalizacja
panel wywołania z 2
przyciskami i kamerą
kolorową
Urządzenie
videomonitor kolor +
uchwyt
Zaprojektowano 5 oddzielnych systemów domofonowych na poszczególnych oddziałach. Ilości
urządzeń , ich lokalizacje oraz nazwy pokazano w poniższej tabeli:
Pobór
mocy
Punkt zas. 230 V
Osprzęt
[W]
x
x
x
80,0
x
38
zasilanie z
rozdzielnicy
piętrowej z II
piętra , zasilacz
montowany w
skrzynce nad
sufitem
podwieszanym
nad
kontrolowanymi
drzwiami
zasilanie z
rozdzielnicy
piętrowej z II
piętra , zasilacz
wraz z
dystrybutorem
montowany w
skrzynce nad
sufitem
podwieszanym
nad
kontrolowanymi
drzwiami
zasilanie z
rozdzielnicy
piętrowej z I
piętra , zasilacz
wraz z
dystrybutorem
montowany w
skrzynce nad
sufitem
podwieszanym
VD3_2
bud. C piętro
I Oddział
Wewnętrzny
- wejście z
klatki
schodowej
SD4_1
biurko w
bud. A parter
punkcie
SOR
pielęgniarskim
VD4_1
SD5_1
SD5_2
VD5_2
SD6_1
bud. A parter
SOR wejście na
KD/0/38
oddział z
holu
windowego
bud. C parter
Oddział
biurko w
Rehabilitacji
punkcie
punkt
pielęgniarskim
pielęgniarski
bud. C parter
Oddział
biurko w
Rehabilitacji
punkcie
punkt
pielęgniarskim
pielęgniarski
bud. C parter
Oddział
Rehabilitacji
wejście na
KD/0/39
oddział z
holu
windowego
bud. Z piętro
ZOL
biurko w
punkcie
pielęgniarskim
piętro
VD6_1
bud. Z parter
ZOL
SD7_1
biurko w
punkcie
bud. Z parter
pielęgniarskim
parter
VD7_1
bud. Z parter
ZOL
x
KD/1/31
x
nad
kontrolowanymi
drzwiami
x
x
80,0
x
x
x
x
x
80,0
x
x
x
x
zasilanie z
rozdzielnicy
piętrowej z
parteru , zasilacz
montowany w
skrzynce na
klatce
x
zasilanie z
rozdzielnicy
piętrowej z
parteru , zasilacz
montowany w
skrzynce na
klatce
x
80,0
x
KD/Z0/10
x
x
80,0
x
KD/Z0/11
39
x
zasilanie z
rozdzielnicy
piętrowej z
parteru , zasilacz
montowany w
skrzynce nad
sufitem
podwieszanym
nad
kontrolowanymi
drzwiami
zasilanie z
rozdzielnicy
piętrowej z II
piętra , zasilacz
wraz z
dystrybutorem
montowany w
skrzynce nad
sufitem
podwieszanym
nad
kontrolowanymi
drzwiami
SD8_1
bud. Z pietro
biurko w
punkcie
pielęgniarskim
piętro
x
80,0
VD8_1
bud. Z parter
ZOL
x
KD/Z0/11
x
zasilanie z
rozdzielnicy
piętrowej z
parteru , zasilacz
montowany w
skrzynce na
klatce
x
Ostateczne miejsce i sposób montażu wideomonitorów na oddziałach ustalić z Zamawiającym na
etapie wykonywania instalacji.
5.1
CZĘŚCI SYSTEMU WIDEODOMOFONOWEGO
System wideodomofonowy składał się będzie z następujących części:





wideomonitor,
panel wywołania ( 2 przyciski abonenckie) z kamerą kolorową,
dystrybutor dekoder wideo,
zasilacz,
dedykowane okablowanie.
Zasilacz i dystrybutor dekoder wideo należy zamontować w skrzynce montażowej umieszczonej w
pobliżu
kontrolowanych
drzwi
i
zasilić
z
najbliższej
rozdzielnicy
elektrycznej
z oddzielnego obwodu.
WYMAGANIA DOTYCZĄCE PARAMETRÓW TECHNICZNYCH I KONSTRUKCYJNYCH
GŁÓWNYCH ELEMENTÓW PROJEKTOWANEGO SYSTEMU WIDEODOMOFONOWEGO
5.1.1.1 Wideomonitor
Wideomonitor słuchawkowy z 3 funkcyjnymi klawiszami.
Ekran 4,3"
5.1.1




montaż naścienny natynkowy z możliwością ustawienia na biurku,




dioda LED sygnalizująca stan połączenia,








kamera CCD z szerokokątnym obiektywem,
możliwość wyboru dzwonka dla połączenia zewnętrznego i rozmowy wewnętrznej (interkomowej),
funkcja wyłączenia dzwonka wywołania,
na obudowie przycisk otwarcia drzwi oraz 3 przyciski funkcyjne (połączenie centrala, otwarcie
bramy itp.),
możliwość podjęcia 3 interkomowych rozmów,
przystosowany do współpracy z osobami niedosłyszącymi,
programowanie poprzez konfigurację przełączników typu DIP SWITCH.
5.1.1.2 Panel wywołania
Podstawowe parametry:
dwa przyciski wywołania,
niezależne wyjście do sterowania bramą (NO),
obsługa przycisku lokalnego wyjścia,
możliwość podłączenia kontaktronu,
możliwość podłączenia zewnętrznych kamer CCTV,
stopień ochrony IP42,
temp. pracy do +50°C,
40

pobór prądu 140-180mA.
5.1.1.3 Okablowanie
Całość okablowania sygnałowego należy wykonać kablem skrętkowym 4-parowym np. UTP kat 6.
Kable zasilające skrzynki montażowe typu YDY3x2,5 mm 2.
Kable należy układać w istniejących korytach i listwach kablowych lub rurkach elektroinstalacyjnych.
We wszystkich miejscach widocznych (szczególnie okablowanie drzwi) przewody należy ułożyć
podtynkowo.
W wypadku korzystania z istniejących tras i przepustów należy odrestaurować zniszczone zabudowy
łącznie z odmalowaniem zniszczonych elementów identycznym kolorem powłoki. W wielu wypadkach
instalowanie okablowania w stałych sufitach podwieszanych będzie wiązało się z wymontowaniem lamp
oświetleniowych bądź montażem otworów rewizyjnych.
W przypadku uszkodzenia sufitów należy bezzwłocznie odbudować zniszczony element. Przejścia kabli
przez przegrody pożarowe zabezpieczyć masą p.pożarową zgodnie z klasa odporności ogniowej EI dla
danej
przegrody
(wykonać
przepusty
uszczelniające
przez
ściany
5.2. GWARANCJA
Producent
(dostawca)
gwarantuje
przez
okres
minimum
41
3
lat
od
zakupu,
6
INTEGRACJA SYSTEMU KD i CCTV W RAMACH JEDNEJ PLATFORMY KOMPUTEROWEJ
Należy dostarczyć uruchomić system integrujący systemy bezpieczeństwa w ramach jednego
oprogramowania wizualizacyjnego . Oprogramowanie powinno współpracować z:




systemami alarmowymi SSWiN,


rejestrować zdarzenia pochodzące z podłączonych systemów


umożliwiać podgląd zdarzeń przychodzących z podłączonych systemów
systemami kontroli dostępu KD ,
systemami ochrony przeciwpożarowej SAP ,
systemami telewizji przemysłowej CCTV ,
i dawać możliwość integracji działania ww. systemów wykorzystujących różne technologie
i mających różne funkcje w obiekcie, nie zmieniając przy tym ich pierwotnych funkcji. Każdy
z systemów pracuje autonomicznie, a platforma integracyjna jedynie ułatwia i usprawnia ich obsługę.
Poszczególne systemy działają niezależnie i awaria jednego z nich nie wpływa na pracę innego.
Również ewentualna awaria serwera z oprogramowaniem nie wpływa na działanie autonomicznych
systemów.
Oprogramowanie powinno charakteryzować się rozdzieleniem funkcji serwera i klienta i mieć
możliwość instalacji na jednej stacji roboczej obu modułów.
Część serwerowa powinna:
rejestrować zmiany konfiguracji wykonywane na stacjach operatorskich
Część kliencka powinna:
umożliwiać reagowanie na zdarzenia
(w ramach przypisanych uprawnień)
przychodzące
z
podłączonych
systemów

umożliwiać odtwarzanie nagrań zarejestrowanych na rejestratorze CCTV podłączonym do
serwera integrującego
Oprogramowanie zarządzające powinno posiadać interfejs graficzny użytkownika składający się z okien
programu umożliwiających ich dowolna konfigurację. Oznacza to że na jednej mapie można dodać
kontrolki elementów poszczególnych systemów.
Program do integracji musi posiadać możliwość tworzenia wielopoziomowych map/struktur
o funkcjonalności:


wielopoziomowość – przechodzenie pomiędzy panelami za pomocą skrótów (linków)


podgląd obrazu z kamery

wszystkie stany z urządzeń powinny być pobierane automatycznie bez konieczności ingerencji
operatora

konfiguracja systemu powinna opierać się na panelach (oknach, widokach). Zapewnia to
elastyczną i łatwą modyfikację poszczególnych widoków.

program powinien umożliwiać tworzenie widoków (paneli, okien) niezależnych dla każdego z
operatora. Dzięki temu każdy z użytkowników ma możliwość dostosowania interfejsu programu
integrującego do własnych upodobań i potrzeb

program powinien umożliwiać tworzenie zaawansowanych scenariuszy zadziałania.
Zastosowanie scenariuszy umożliwia stworzenie automatyki zadziałania programu,
wysterowanie poszczególnych urządzeń itp. na wypadek wystąpienia zdarzenia
w systemie (tzw. Reakcja).


wśród reakcji wyjściowych wyróżnia się co najmniej:
naniesione elementy z podłączonych urządzeń powinny automatycznie zmieniać np.: swój kolor
w zależności od stanu elementu w systemie
w razie alarmu - automatycznego przechodzenia do odpowiedniego panelu, bez konieczności
ingerencji operatora
reakcje oprogramowania: zamknij, wyloguj, otwórz okno, uruchom program, czytaj komunikat
tekstowy, email, SMS, email i inne.
42

wystąpienie zdarzenia lub zmiana stanu urządzenia może być powiązana dodatkowo
z harmonogramem. Umożliwia to stworzenie scenariusza z ograniczeniami czasowymi.

połączenie stacji klienckiej do serwera odbywa się dwustopniowo. Gwarantuje to podwyższony
poziom bezpieczeństwa, dzięki czemu nieuprawnione osoby nie będą miały dostępu do
systemu.
Szczegółowe wymagania integracji systemu KD
Oprogramowanie integrujące/ wizualizujące powinno móc rejestrować zdarzenia przychodzące z
integrowanego systemu SKD w zakresie co najmniej:







alarm,





zarygluj/odrygluj drzwi,







data początkowa
uszkodzenie,
drzwi zaryglowane/odryglowane,
czytnik aktywny/nieaktywny,
dostęp zezwolony/zabroniony,
połączony,
rozłączony.
Poszczególne stany elementów powinny być wizualizowane z pomocą odpowiednich ikon
o różnych kolorach.
Użytkownik powinien mieć możliwość użycia już zaimplementowanych ikon w systemie wizualizacji lub
dodania własnych.
Oprogramowanie integrujące powinno mieć możliwość zarządzania systemem SKD w zakresie (funkcje
wykonawcze):
przywróć do stanu normalnego,
włącz/wyłącz czytnik,
włącz./wyłącz monitorowanie,
zarządzanie kartami
Oprogramowanie powinno umożliwiać zarządzanie uprawnieniami użytkowników. Odczyt uprawnień
powinien zachodzić automatycznie. Nadawanie uprawnień powinno umożliwiać co najmniej:
data końcowa
usuwanie po terminie ważności
numer karty
nazwa użytkownika
typ karty
grupa dostępu.
Szczegółowe wymagania integracji systemu CCTV
Oprogramowanie integrujące/ wizualizujące powinno móc rejestrować zdarzenia przychodzące z
integrowanego systemu CCTV w zakresie co najmniej:






detekcja ruchu,
nagrywanie,
nagrywanie napadowe,
logowanie,
wylogowanie,
połączony,
43

rozłączony
Poszczególne stany elementów powinny być wizualizowane z pomocą odpowiednich ikon
o różnych kolorach.
Użytkownik powinien mieć możliwość użycia już zaimplementowanych ikon w systemie wizualizacji lub
dodania własnych.
Oprogramowanie integrujące powinno mieć możliwość zarządzania systemem
CCTV
w zakresie:




obraz z kamer „na żywo”,
odtwarzanie,
zoom cyfrowy,
przełącz kamerę,
44
7
ZALECENIA DOTYCZĄCE WYKONANIA OKABLOWANIA
Wszystkie kable, uziemienia itp. będą spełniały wymagania lokalnych przepisów. Przewód uziemienia
nie będzie wykorzystywany, jako przewód przewodzący prąd. Podczas projektowania i montażu kabli
uwzględnione zostaną wszelkie ewentualne wzajemne zakłócenia elektryczne powstające między
kablami lub powodowane przez zewnętrzne źródła (z wyjątkiem wpływu bezpośredniego oświetlenia).
W miejscach, w których przewody mogą ulec uszkodzeniu mechanicznemu lub wywołanemu przez
czynniki atmosferyczne, zapewnione zostaną odpowiednie osłony przewodów.
Zmiany kierunku rurek kablowych nie będą utrudniać przeciągania kabli lub przewodów. Liczba kabli lub
przewodów prowadzonych w rurkach kablowych nie będzie przekraczała 70% maksymalnej pojemności
rurki.
Kable będą oznakowane na końcu każdego przewodu numerem zgodnie z dokumentacją wykonawczą.
Dodatkowo żyły będą oznakowane numerem zacisku urządzenia, do którego są podłączone.
Wszystkie przewody będą posiadały jednobarwną izolację zewnętrzną (chodzi o płaszcz przewodu).
Przewody nie będą bezpośrednio mocowane do powierzchni metalowych – ich położenie będzie
ustalane
za
pomocą
izolowanych
rurek,
kanałów,
zacisków
lub
taśm
z tworzywa sztucznego.
Pojedyncze kable lub przewody w stosunku do, których można przewidywać konieczność odłączenia z
uwagi na konieczność sprawdzenia lub wymiany podzespołu, będą posiadały na obu końcach
oznaczniki oznakowane zgodnie z odnośnym schematem połączeń elektrycznych.
8
ZALECENIA PRZECIWPOŻAROWE
W celu przeciwdziałania rozprzestrzeniania się pożaru będą wykonane bariery ogniowe na przepustach
przez ściany w poszczególnych pomieszczeniach kontenera technologicznego. Przejścia będą
uszczelnione przy zastosowaniu pianki ognioodpornej i włókna ceramicznego lub innych materiałów
ognioochronnych posiadających atest ITB oraz PZH. Bariery ogniowe będą wykonane po
zainstalowaniu całego okablowania.
9
DOKUMENTACJA
Wykonawca powinien przygotować i dostarczyć dokumentację powykonawczą. Dokumentacja składać
się będzie z następujących części:








opis techniczny,
schemat połączeń,
widoki szaf dystrybucyjnych,
rzuty tras kablowych I lokalizacji gniazd,
protokoły pomiarów,
oświadczeń wykonawców,
deklarację zgodności z normami na urządzenia i okablowanie,
certyfikat producenta na cały system.
10 TESTOWANIE PO ZAKOŃCZENIU MONTAŻU
Wymagane testy obejmują, m.in., następujące:






kontrola wykonawstwa mechanicznego,

kontrola ustawień,
test funkcjonowania okablowania i połączeń,
kontrola połączeń,
test izolacji,
kontrola wykonania pod względem zgodności z zatwierdzoną dokumentacją dostawcy,
oględziny;
i dostępu,
sprawdzanie
czy
obudowa
nie
45
została
uszkodzona,
sprawdzanie
montażu


symulacja przerwy w zasilaniu podstawowym,
symulacja przerwy w zasilaniu awaryjnym.
Wykonawca
musi
przygotować
testy
akceptacyjne
i
wykonać
je
wspólnie
z Zamawiającym, w następującym zakresie:
 Układ chłodzenia:
o utrzymanie temperatury 22° C
o automatyczne wznawianie pracy po powrocie zasilania
o podjęcie pracy w wyniku zmiany nastaw temperatur na przewodowym sterowniku)
 Monitoring wizyjny (CCTV):
o test podglądu obrazu wszystkich kamer
o zapis obrazu wszystkich kamer na dysku i podgląd zapisanego wcześniej obrazu
o zapis obrazu na pamięci zewnętrznej z zadanego okresu czasu z wybranych kamer
o test wyzwalania zapisu obrazu i dźwięku kamery w sekretariacie
o test uprawnień pracownika do podglądu obrazu
o podgląd z wybranej kamery na smartfonie
o email na wybrane zdarzenie
o wpis do logu na wybrane zdarzenie
o integracja z KD na wybrane zdarzenie
o symulacja przerwy w zasilaniu podstawowym na serwerze i urządzeniach aktywnych
o symulacji przerwy w zasilaniu awaryjnym na serwerze i urządzeniach aktywnych
 Systemu Kontroli Dostępu (KD):
o aktywację i dezaktywację karty dostępu i test działania przy wszystkich zamkach
o aktywację i dezaktywację karty dostępu i test działania na wybranych zamkach dla wybranej
grupy pracowników
o wizualizacja zdarzenia np. otwarcia drzwi i zdalne otwarcie drzwi
o email na wybrane zdarzenie
o wpis do logu na wybrane zdarzenie
o integracja z CCTV na wybrane zdarzenie
o test wszystkich wideodomofonów
o symulacja przerwy w zasilaniu podstawowym na serwerze i urządzeniach aktywnych
o symulacji przerwy w zasilaniu awaryjnym na serwerze i urządzeniach aktywnych.
11 URUCHOMIENIE I ODBIÓR
Wykonawca powiadomi wcześniej na piśmie Kierownika Projektu i Zamawiającego
o ostatecznych terminach zaplanowanych prób, tak, by Kierownik Projektu mógł być przy nich obecny.
Uruchamiający powinien sprawdzić czy montaż, materiały i urządzenie użyte są zgodne
z normami oraz dokumentacja powykonawcza jest zgodna z instalacją.
Uruchamiający powinien sprawdzić i wykazać, że instalacja pracuje zgodnie z przeznaczeniem, a w
szczególności powinien sprawdzić czy:


wszystkie urządzenia są sprawne,









urządzenia alarmowe działają zgodnie z zaleceniami normy,
informacje przekazywane do jednostek centralnych i stacji komputerowych są prawidłowe i
spełniają wymagania dokumentacji,
dokumenty i instrukcje określone normą są dostarczone.
wymagane testy obejmują ponadto:
kontrola wykonawstwa mechanicznego,
sprawdzenie poprawności lokalizacji i numeracji urządzeń,
test funkcjonowania okablowania i połączeń,
kontrola połączeń głównych i sterujących,
test izolacji,
kontrola wykonania pod względem zgodności z zatwierdzoną dokumentacją dostawcy,
46

oględziny;
i dostępu,





kontrola ustawień,
sprawdzanie
czy
obudowy
nie
zostały
uszkodzone,
sprawdzanie
montażu
test funkcjonowania oraz sygnalizacji optycznej i dźwiękowej,
symulacja przerwy w zasilaniu podstawowym,
symulacja przerwy w zasilaniu awaryjnym,
sprawdzenie współdziałania systemu z innymi systemami (monitoring, CCTV inne).
Osoba odpowiedzialna powinna otrzymać instrukcje dotyczące pracy, obsługi
i kontroli instalacji oraz książkę eksploatacji instalacji od wykonawcy instalacji.
technicznej
12 UWAGI KOŃCOWE
W dokumentacji projektowej przedstawiono rozwiązania technologiczne oparte na konkretnym typie
urządzeń systemowych. Możliwości techniczne wszystkich zastosowanych urządzeń spełniają wymogi
przedstawione przez Zamawiającego oraz normy i przepisy z tym związane.
Wykonawca powinien spełniać następujące wymagania:

Osoby nadzorujące
Technicznego,

Wykonawca powinien posiadać niezbędna wiedze, doświadczenie techniczne oraz możliwości
finansowe niezbędne do realizacja zadania,
realizacji
powinni
posiadać

Licencje
Pracownika
Zabezpieczenia
Wykonawca musi zapewnić serwis gwarancyjny z czasem reakcji nie dłuższym niż 24 godziny od
zgłoszenia awarii.
Do odbioru technicznego Wykonawca winien załączyć kompletna dokumentacje powykonawcza
systemu.
Po
zakończeniu
inwestycji
należy
wszelkie
dokumentacje
wraz
z ewentualnymi poprawkami przekazać Zamawiającemu, który odpowiednio je zabezpieczy
i złoży do archiwizacji.
Należy dokładnie zapoznać się z niniejsza dokumentacja i w przypadku jakichkolwiek nieścisłości,
wyjaśnić wszystkie przed przystąpieniem do prac. W przypadku zmian lokalizacji poszczególnych
elementów systemu należy przed rozpoczęciem montażu uzyskać stosowne zezwolenie na zmiany.
Zaleca
się
wyznaczenie
odpowiednich
osób
kierujących
i koordynujących prace, zarówno ze strony Zamawiającego jak i Wykonawcy. Po zakończeniu
poszczególnych zakresów prac należy przeprowadzić testy akceptacyjne z udziałem Zamawiającego i
zakończyć je odpowiednim protokołem zdawczo odbiorczym. Po zakończeniu wszystkich prac należy
przeprowadzić odbiór techniczny z udziałem przedstawicieli Zamawiającego i Wykonawcy i zakończyć
go końcowym protokółem zdawczo-odbiorczym. Po zakończeniu wszelkich prac należy przeszkolić
zespół osób wyznaczonych przez Zamawiającego do obsługi systemów i zakończyć szkolenie
odpowiednim protokołem.
47
ZAŁĄCZNIKI
1. PROJEKT WYKONAWCZY – Projekt systemu kontroli dostępu i monitoringu wizyjnego
w budynkach SPZOZ w Bielsku Podlaskim
2. Specyfikacja techniczna wykonania i odbioru robót kontroli dostępu, monitoringu wizyjnego i
systemów wideomofonowych
3. Przedmiar
4. SPIS RYSUNKÓW
Rys 1
Schemat ideowy systemu CCTV
Rys 2
Lokalizacja kamer mapa terenu
Rys 3
Lokalizacja kamer budynek główny rzut poziomu -1
Rys 4
Lokalizacja kamer budynek główny rzut poziomu 0
Rys 5
Lokalizacja kamer budynek główny rzut poziomu +1
Rys 6
Lokalizacja kamer budynek główny rzut poziomu +2
Rys 7
Lokalizacja kamer budynek G rzut poziomu 0
Rys 8
Lokalizacja kamer budynek Z rzut poziomu 0
Rys 9
Lokalizacja kamer budynek Z rzut poziomu +1
Rys 10
Schemat urządzeń aktywnych
Rys 11
Konfiguracja szaf dystrybucyjnych
Rys 12
Schemat ideowy systemu KD
Rys 13
Schemat ideowy systemów Wideodomofonowych
Rys 14
Lokalizacja urządzeń KD i VD budynek główny rzut poziomu -1
Rys 15
Lokalizacja urządzeń KD i VD budynek główny rzut poziomu 0
Rys 16
Lokalizacja urządzeń KD i VD budynek główny rzut poziomu +1
Rys 17
Lokalizacja urządzeń KD i VD budynek główny rzut poziomu +2
Rys 18
Lokalizacja urządzeń KD budynek Z rzut poziomu 0
Rys 19
Lokalizacja urządzeń KD budynek Z rzut poziomu + 1
48

OPZ - SPZOZ Bielsk Podlaski

Transkrypt

Podobne dokumenty

Metel 2G-2S.0.3.F-BOX-PoE

AXIS A1001 - ADI Global Distribution

Karta produktu Obiektyw 13VG308AS Tamron

Opis przedmiotu zamówienia - Zamówienia publiczne PIWet

SRN-873SP - Techcentrum.pl
