Wentylatory dachowe FC-2V / FCV-2V

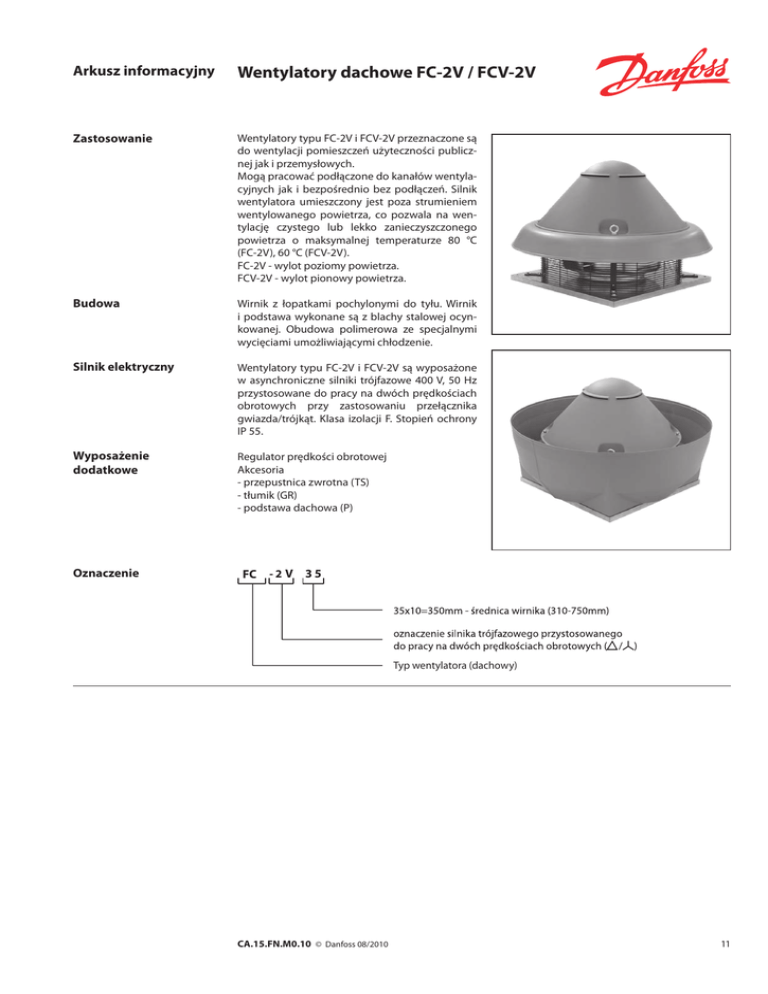

Arkusz informacyjny Wentylatory dachowe FC-2V / FCV-2V Zastosowanie Wentylatory typu FC-2V i FCV-2V przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Silnik wentylatora umieszczony jest poza strumieniem wentylowanego powietrza, co pozwala na wentylację czystego lub lekko zanieczyszczonego powietrza o maksymalnej temperaturze 80 °C (FC-2V), 60 °C (FCV-2V). FC-2V - wylot poziomy powietrza. FCV-2V - wylot pionowy powietrza. Budowa Wirnik z łopatkami pochylonymi do tyłu. Wirnik i podstawa wykonane są z blachy stalowej ocynkowanej. Obudowa polimerowa ze specjalnymi wycięciami umożliwiającymi chłodzenie. Silnik elektryczny Wentylatory typu FC-2V i FCV-2V są wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz przystosowane do pracy na dwóch prędkościach obrotowych przy zastosowaniu przełącznika gwiazda/trójkąt. Klasa izolacji F. Stopień ochrony IP 55. Wyposażenie dodatkowe Regulator prędkości obrotowej Akcesoria - przepustnica zwrotna (TS) - tłumik (GR) - podstawa dachowa (P) Oznaczenie FC - 2 V 3 5 Typ wentylatora (dachowy) CA.15.FN.M0.10 © Danfoss 08/2010 11 Arkusz informacyjny Dane techniczne Charakterystyki Uwaga: Podane parametry obowiązują przy temperaturze zasysanego powietrza 15 °C, ciśnieniu otoczenia 760 mm Hg, ciężar właściwy powietrza 1,22 kg/m³. Wentylatory dachowe FC-2V / FCV-2V FC-2V + FCV-2V 31 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ Model FC-2V 31 High T 1330-Δ 0,18 0,80 44 FC-2V 31 Low T 0,46 34 FCV-2V 31 High T 850-å 0,18 1330-Δ 0,18 0,80 44 FCV-2V 31 Low T 850-å 0,18 0,46 34 Poziom dźwięku mierzony w odległości 6 m od wentylatora 1FC32470 1FV03170 FC-2V + FCV-2V 35 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ Model FC-2V 35 High T 1340-Δ 0,26 0,96 48 FC-2V 35 Low T 0,55 39 FCV-2V 35 High T 870-å 0,26 1340-Δ 0,26 0,96 48 FCV-2V 35 Low T 870-å 0,26 0,55 39 Poziom dźwięku mierzony w odległości 6 m od wentylatora 1FC36470 1FV03470 FC-2V + FCV-2V 40 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu lanie katalogowy obr/min. kW A dB (A) Typ Model FC-2V 40 High T 1400-Δ 0,55 1,06 49 FC-2V 40 Low T 0,90 39 FCV-2V 40 High T 910-å 0,55 1400-Δ 0,55 1,06 49 FCV-2V 40 Low T 910-å 0,55 0,90 39 Poziom dźwięku mierzony w odległości 6 m od wentylatora 12 CA.15.FN.M0.10 © Danfoss 08/2010 1FC41470 1FV04170 Arkusz informacyjny Dane techniczne Charakterystyki c.d. Uwaga: Podane parametry obowiązują przy temperaturze zasysanego powietrza 15 °C, ciśnieniu otoczenia 760 mm Hg, ciężar właściwy powietrza 1,22 kg/m³. Wentylatory dachowe FC-2V / FCV-2V FC-2V + FCV-2V 45 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ Model FC-2V 45 High T 1410-Δ 0,75 2,20 53 FC-2V 45 Low T 1,30 44 FCV-2V 45 High T 910-å 0,75 1410-Δ 0,75 2,20 53 FCV-2V 45 Low T 910-å 0,75 1,30 44 Poziom dźwięku mierzony w odległości 6 m od wentylatora 1FC46470 1FV04470 FC-2V + FCV-2V 50 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ Model FC-2V 50 High T 1400-Δ 1,10 2,80 57 FC-2V 50 Low T 910-å 1,10 1400-Δ 1,10 1,60 47 2,80 57 FCV-2V 50 High T FCV-2V 50 Low T 910-å 1,10 1,60 47 Poziom dźwięku mierzony w odległości 6 m od wentylatora 1FC50470 - FC-2V + FCV-2V 56 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu lanie katalogowy obr/min. kW A dB (A) Typ Model FC-2V 56 High T 910-Δ 0,55 2,00 52 FC-2V 56 Low T 1,30 46 FCV-2V 56 High T 680-å 0,55 910-Δ 0,25 2,00 52 FCV-2V 56 Low T 680-å 0,25 1,30 46 Poziom dźwięku mierzony w odległości 6 m od wentylatora CA.15.FN.M0.10 © Danfoss 08/2010 1FC57670 1FV05800 13 Arkusz informacyjny Dane techniczne Charakterystyki c.d. Uwaga: Podane parametry obowiązują przy temperaturze zasysanego powietrza 15 °C, ciśnieniu otoczenia 760 mm Hg, ciężar właściwy powietrza 1,22 kg/m³. Wentylatory dachowe FC-2V / FCV-2V FC-2V + FCV-2V 63 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ Model FC-2V 63 High T 910-Δ 1,10 3,40 55 FC-2V 63 Low T 2,00 49 FCV-2V 63 High T 690-å 1,10 910-Δ 1,10 3,40 55 FCV-2V 63 Low T 690-å 1,10 2,00 49 Poziom dźwięku mierzony w odległości 6 m od wentylatora 1FC66630 1FV63110 FC-2V + FCV-2V 71 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ Model FC-2V 71 High T 930-Δ 1,50 4,30 57 FC-2V 71 Low T 700-å 1,50 930-Δ 1,50 2,50 51 4,30 57 FCV-2V 71 High T FCV-2V 71 Low T 700-å 1,50 2,50 51 Poziom dźwięku mierzony w odległości 6 m od wentylatora 1FC72630 - FC-2V + FCV-2V 75 Prędkość Maks. Natęże- Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu lanie katalogowy obr/min. kW A dB (A) Typ Model FC-2V 75 High T 940-Δ 1,80 5,00 61 FC-2V 75 Low T 700-å 1,80 940-Δ 1,80 2,90 55 5,00 61 FCV-2V 75 High T FCV-2V 75 Low T 700-å 1,80 2,90 55 Poziom dźwięku mierzony w odległości 6 m od wentylatora 14 CA.15.FN.M0.10 © Danfoss 08/2010 1FC76630 - Arkusz informacyjny Dane techniczne Charakterystyki c.d. Uwaga: Podane parametry obowiązują przy temperaturze zasysanego powietrza 15 °C, ciśnieniu otoczenia 760 mm Hg, ciężar właściwy powietrza 1,22 kg/m³. Wentylatory dachowe FC-2V / FCV-2V FC-2V + FCV-2V 80 Prędkość Maks. Natęże- Model FC-2V 80 High T 940-Δ 3,00 7,00 62 FC-2V 80 Low T 720-å 3,00 940-Δ 3,00 4,10 56 7,00 62 FCV-2V 80 High T FCV-2V 80 Low T 720-å 3,00 4,10 56 Poziom dźwięku mierzony w odległości 6 m od wentylatora Podłączenie elektryczne Należy sprawdzić czy parametry podane na tabliczce znamionowej silnika (napięcie, częstotliwość) są zgodne z parametrami elektrycznej sieci zasilającej. Podłączenie między siecią elektryczną i skrzynką podłączeniową musi być wykonane przez wykwalifikowany personel zgodnie ze schematem umieszczonym na skrzynce. Poziom Zasi- obrotowa pobór nie dźwięku Nr mocy prądu katalogowy lanie obr/min. kW A dB (A) Typ 1FC80610 - Silniki trójfazowe dwubiegowe 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz Wyższa prędkość obrotowa Niższa prędkość obrotowa Uwaga: Schematy przedstawione w katalogu mają charakter pomocniczy, obowiązującym jest schemat umieszczony w skrzynce podłączeniowej silnika lub na wieczku skrzynki. CA.15.FN.M0.10 © Danfoss 08/2010 15 Arkusz informacyjny Wentylatory dachowe FC-2V / FCV-2V Wymiary ØA ØD ØE ØF B ØG C ØH Typ FC-2V 31 FC-2V 35 FC-2V 40 FC-2V 45 FC-2V 50 FC-2V 56 FC-2V 63 FC-2V 71 FC-2V 75 FC-2V 80 ØA 600 750 900 900 1100 1100 1300 1300 1300 1300 B 500 580 640 650 750 750 850 880 880 880 Wymiary [mm] D E 400 360 500 450 650 600 650 600 760 710 760 710 930 870 930 870 930 870 930 870 C 38 38 38 38 38 38 38 38 38 38 F 530 530 650 650 775 775 775 775 G 307 380 471 471 550 550 665 665 665 665 Masa kg 16 25 30 38 55 57 75 94 108 118 ØH 220 270 296 296 320 370 430 480 480 530 ØA ØD ØE ØF I B ØG C ØH Typ FC-2V 31 FC-2V 35 FC-2V 40 FC-2V 45 FC-2V 50 FC-2V 56 FC-2V 63 FC-2V 71 FC-2V 75 FC-2V 80 16 ØA 650 800 980 980 1200 1200 1400 1400 1400 1400 B 510 580 640 650 750 750 850 880 880 880 CA.15.FN.M0.10 © Danfoss 08/2010 C 38 38 38 38 38 38 38 38 38 38 D 400 500 650 650 760 760 930 930 930 930 Wymiary [mm] E 360 450 600 600 710 710 870 870 870 870 F 530 530 650 650 775 775 775 775 G 307 380 471 471 550 550 665 665 665 665 ØH 220 270 296 296 320 370 430 480 480 530 I 290 340 400 400 490 490 540 540 540 540 Masa kg 18 27 32 40 58 60 78 100 110 110
