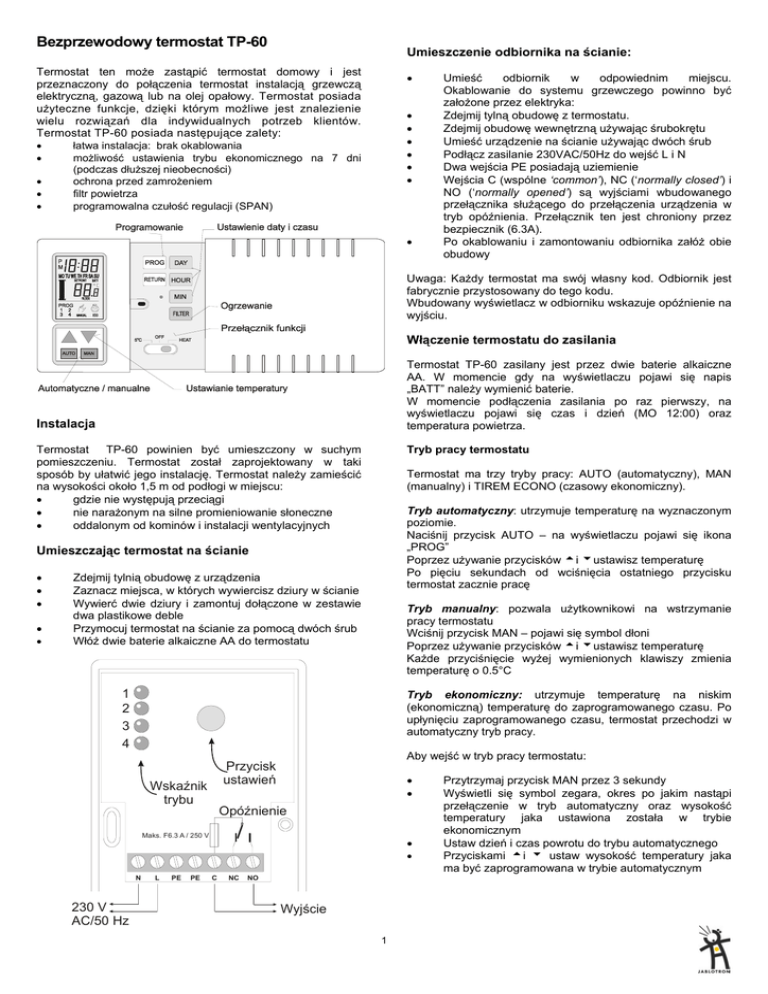

Bezprzewodowy termostat TP-60
Umieszczenie odbiornika na ścianie:
Termostat ten może zastąpić termostat domowy i jest
przeznaczony do połączenia termostat instalacją grzewczą
elektryczną, gazową lub na olej opałowy. Termostat posiada
użyteczne funkcje, dzięki którym możliwe jest znalezienie
wielu rozwiązań dla indywidualnych potrzeb klientów.
Termostat TP-60 posiada następujące zalety:
•
•
•
•
•
•
•
•
•
•
•
•
łatwa instalacja: brak okablowania
możliwość ustawienia trybu ekonomicznego na 7 dni
(podczas dłuższej nieobecności)
ochrona przed zamrożeniem
filtr powietrza
programowalna czułość regulacji (SPAN)
•
Umieść
odbiornik
w
odpowiednim
miejscu.
Okablowanie do systemu grzewczego powinno być
założone przez elektryka:
Zdejmij tylną obudowę z termostatu.
Zdejmij obudowę wewnętrzną używając śrubokrętu
Umieść urządzenie na ścianie używając dwóch śrub
Podłącz zasilanie 230VAC/50Hz do wejść L i N
Dwa wejścia PE posiadają uziemienie
Wejścia C (wspólne ‘common’), NC (‘normally closed’) i
NO (‘normally opened’) są wyjściami wbudowanego
przełącznika służącego do przełączenia urządzenia w
tryb opóźnienia. Przełącznik ten jest chroniony przez
bezpiecznik (6.3A).
Po okablowaniu i zamontowaniu odbiornika załóż obie
obudowy
Uwaga: Każdy termostat ma swój własny kod. Odbiornik jest
fabrycznie przystosowany do tego kodu.
Wbudowany wyświetlacz w odbiorniku wskazuje opóźnienie na
wyjściu.
Włączenie termostatu do zasilania
Termostat TP-60 zasilany jest przez dwie baterie alkaiczne
AA. W momencie gdy na wyświetlaczu pojawi się napis
„BATT” należy wymienić baterie.
W momencie podłączenia zasilania po raz pierwszy, na
wyświetlaczu pojawi się czas i dzień (MO 12:00) oraz
temperatura powietrza.
Instalacja
Tryb pracy termostatu
Termostat TP-60 powinien być umieszczony w suchym
pomieszczeniu. Termostat został zaprojektowany w taki
sposób by ułatwić jego instalację. Termostat należy zamieścić
na wysokości około 1,5 m od podłogi w miejscu:
•
gdzie nie występują przeciągi
•
nie narażonym na silne promieniowanie słoneczne
•
oddalonym od kominów i instalacji wentylacyjnych
Termostat ma trzy tryby pracy: AUTO (automatyczny), MAN
(manualny) i TIREM ECONO (czasowy ekonomiczny).
Tryb automatyczny: utrzymuje temperaturę na wyznaczonym
poziomie.
Naciśnij przycisk AUTO – na wyświetlaczu pojawi się ikona
„PROG”
Poprzez używanie przycisków 5i 6ustawisz temperaturę
Po pięciu sekundach od wciśnięcia ostatniego przycisku
termostat zacznie pracę
Umieszczając termostat na ścianie
•
•
•
•
•
Zdejmij tylnią obudowę z urządzenia
Zaznacz miejsca, w których wywiercisz dziury w ścianie
Wywierć dwie dziury i zamontuj dołączone w zestawie
dwa plastikowe deble
Przymocuj termostat na ścianie za pomocą dwóch śrub
Włóż dwie baterie alkaiczne AA do termostatu
Tryb manualny: pozwala użytkownikowi na wstrzymanie
pracy termostatu
Wciśnij przycisk MAN – pojawi się symbol dłoni
Poprzez używanie przycisków 5i 6ustawisz temperaturę
Każde przyciśnięcie wyżej wymienionych klawiszy zmienia
temperaturę o 0.5°C
1
2
3
4
Tryb ekonomiczny: utrzymuje temperaturę na niskim
(ekonomiczną) temperaturę do zaprogramowanego czasu. Po
upłynięciu zaprogramowanego czasu, termostat przechodzi w
automatyczny tryb pracy.
Aby wejść w tryb pracy termostatu:
Przycisk
ustawień
Wskaźnik
trybu
•
•
Opóźnienie
Maks. F6.3 A / 250 V
•
•
N
230 V
AC/50 Hz
L
PE
PE
C
NC
NO
Wyjście
1
Przytrzymaj przycisk MAN przez 3 sekundy
Wyświetli się symbol zegara, okres po jakim nastąpi
przełączenie w tryb automatyczny oraz wysokość
temperatury jaka ustawiona została w trybie
ekonomicznym
Ustaw dzień i czas powrotu do trybu automatycznego
Przyciskami 5i 6 ustaw wysokość temperatury jaka
ma być zaprogramowana w trybie automatycznym
Przykład B
Nr Program
1 Poniedziałek-piątek
2 Poniedziałek-piątek
3 Poniedziałek-piątek
4 Poniedziałek-piątek
1 Sobota i niedziela
2 Sobota i niedziela
Funkcje przełączania
HEAT (ogrzewanie)
OFF (wyłączeni)
system ogrzewania
50C
przycisk FILTER
wybierz tę pozycję aby kontrolować
system ogrzewania.
W trybie
automatycznym, termostat odwoła
się do temperatury wcześniej
zaprogramowanej.
ten przycisk pozwala wyłączyć
ta funkcja utrzymuje temperaturę na
poziomie wyznaczonym (50C)
termostat utrzymuje w pamięci swój
czas działania. Po 250 godzinach
funkcjonowania, przycisk FILTER
zacznie
migać
w
celu
przypomnienia ci o zresetowaniu
pamięci
termostatu.
Licznik
termostatu
będzie
utrzymywać
pamięć
o
czasie
działania
termostatu maksymalnie do 999
godzin i zatrzyma się na tej liczbie
do czasu seretu. Aby zresetować
licznik
naciśnij
i
przytrzymaj
przycisk FILTER do czasu, aż
wyświetli się 000.
Uwaga: Wygodniejsze jest ustawienie mniejszego marginesu
wahań temperatury lecz wówczas system będzie się częściej
włączał i wyłączał.
Przypisywanie termostatu do odbiornika
Odbiornik, który znajduje się w zestawie, jest fabrycznie
przypisany do termostatu. Jeżeli zmienisz termostat, odbiornik
musi być ponownie przypisany do termostatu w następujący
sposób:
•
Wyciągnij baterie z termostatu
•
Otwórz wierzchnią obudowę odbiornika
•
Wciśnij kilkakrotnie przycisk wewnątrz odbiornika do
czasu aż dioda LED zapali się cztery razy
•
Włóż baterie do termostatu i dioda LED zaświeci się raz
•
Zamknij obudowę odbiornika
Ustawianie daty i czasu
W celu ustawienia daty i czasu wciśnij przycisk DAY (dzień)
HOUR (godzina) oraz MIN.
Fabrycznie ustawione programy
Termostat ma cztery fabrycznie ustawione programy grzewcze
na powszednie dni tygodnia i dwa programy na dni wolne.
Możesz je zmodyfikować według potrzeb.
Uwaga: Każdy odbiornik może pracować tylko z jednym
termostatem. Jeżeli odbiornik był wcześniej używany z innym
termostatem, zresetuj jego pamięć przed przypisaniem
termostatu. Aby zresetować jego pamięć po czterokrotnym
zaświeceniu diody LED przytrzymaj przycisk odbiornika, aż
dioda LED mignie raz.
Metoda programowania
•
•
Ustaw przełącznik na pozycji HEAT
Wciśnij klawisz PROG. Termostat pokaże na
wyświetlaczu moment rozpoczęcia programowania i
ustawioną temperaturę. Włączy się wyświetlacz
pokazujący dni tygodnia. Zaświeci się program nr 1.
Przyciskając ponownie PROG będziesz mógł przewinąć
fabrycznie ustawione programy.
Wybierz program, który będziesz modyfikował
klawiszem PROG.
Wciśnij HOR i MIN w celu zmodyfikowania czasu
rozpoczęcia działania programu oraz przyciskami 5i
6ustaw temperaturę.
Wciśnij przycisk RETURN w celu zakończenia
programowania
lub program sam wyłączy tryb
programowania po 10 sekundach.
Parametry techniczne
Termostat:
Zasilanie:
Przedział regulowanej
temperatury:
Margines wahań temp.:
Programy:
Częstotliwość:
Zasięg działania:
Odbiornik:
Zasilanie:
Pobór prądu:
Częstotliwość:
Kodowanie:
Przykłady programowania
Przykład A
Nr Program
1 Poniedziałek-piątek
2 Poniedziałek-piątek
3 Poniedziałek-piątek
4 Poniedziałek-piątek
1 Sobota i niedziela
2 Sobota i niedziela
Start
5.00
7.15
2.00
10.30
7.00
11.00
C
21.5
18
= poprzednia
= poprzednia
17
= poprzednia
Ustawiony fabrycznie margines temperatury wynosi 10C.
Przykładowo, jeżeli na termostacie ustawiona jest temperatura
200C, termostat włączy się w momencie gdy temperatura
0
0
spadnie do 19.5 C i wyłączy gdy temperatura wyniesie 20.5 C.
Margines wahań temperatury można ustawić. Można wybrać
opcje: 0.5, 1.0, 1.5 i 2.00C. Aby tego dokonać:
•
Wciśnij klawisz PRES, jeżeli termostat nie jest w trybie
programowania
•
Wciśnij 5 lubi 6 aby wybrać jedną z podanych wyżej
opcji
•
Wciśnij klawisz RETURN lub program sam wyjdzie z
trybu programowania po 10 sekundach
Termostat posiada automatyczną funkcję powrotu. W
przypadku gdy funkcja taka jak FILTER nie została
zakończona poprzez wciśnięcie przycisku RETURN, termostat
automatycznie to zrobi po 5 sekundach.
•
0
Dostosowanie temperatury
Programowanie
•
•
Start
7.00
5.30
5.30
5.30
12.00
12.00
0
C
21
18
23
17
22
17
Wyjście odbiornika:
Normy:
2
2*baterie AA
od +0.50C do +270C
0
od +0.5V do +2.0 C
4 na dni powszednie i 2 na
dni wolne
433,92 MHz
do 100m
230V AC
maks. 1 W
433,92 MHz
dziesiętne, każdy termostat ma swój własny kod
zmienny
I-ETS i CE
