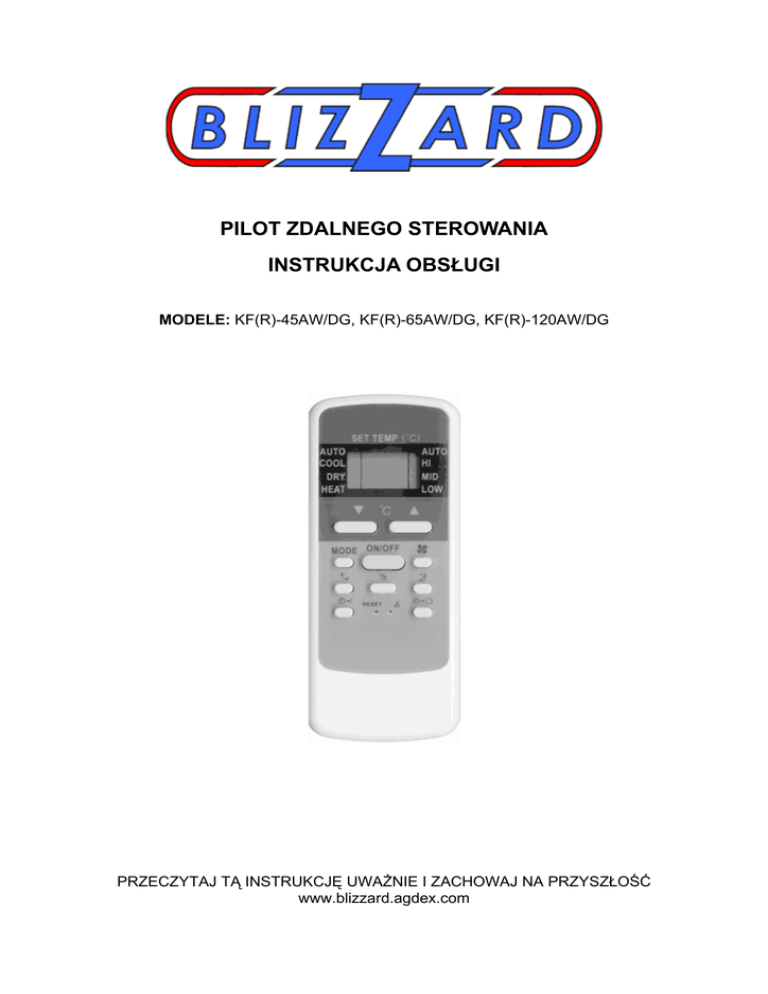

PILOT ZDALNEGO STEROWANIA
INSTRUKCJA OBSŁUGI
MODELE: KF(R)-45AW/DG, KF(R)-65AW/DG, KF(R)-120AW/DG
PRZECZYTAJ TĄ INSTRUKCJĘ UWAŻNIE I ZACHOWAJ NA PRZYSZŁOŚĆ
www.blizzard.agdex.com
I.
Nazwy i funkcje przycisków pilota
2
II.
Nazwy i funkcje wyświetlacza ciekłokrystalicznego
1. Wyświetlacz numeryczny: pokazuje ustawioną temperaturę; pokazuje czas
automatycznego załączenia lub wyłączenia, jeśli klimatyzator jest w trybie
ZEGARA
2. Ikona transmisji: ta ikona miga, jeśli pilot wysyła sygnał do odbiornika
3. Ikona trybu pracy: naciśnij przycisk TRYB PRACY, ikona wskazuje aktualny tryb
pracy. Może być wybrany: AUTO – CHŁODZENIE – OSUSZANIE –
OGRZEWANIE (WENTYLACJA zamiast OGRZEWANIA, jeśli klimatyzator jest
tylko chłodzący).
4. Ikona blokady: pojawia się po naciśnięciu przycisku BLOKADA
5. Ikona – zegar start: pojawia się, jeśli ustawiasz funkcję zegara lub, jeśli funkcja
zegara jest ustawiona
6. Ikona snu: pojawia się po naciśnięciu przycisku SEN
7. Ikona prędkości wentylatora: pokazuje aktualną prędkość wentylatora
8. Ikona czasu: pojawia się, gdy ustawiasz funkcję zegara
9. Ikona kierunku dmuchania: pokazuje aktualny kierunek dmuchania powietrza
10. Ikona – zegar stop: pojawia się, jeśli ustawiasz funkcję zegara lub, jeśli funkcja
zegara jest ustawiona.
Jeśli klimatyzator jest wyłączony, wyświetlacz nie pokazuje żadnych ikon.
3
III.
Używanie klimatyzatora
Wymiana baterii:
1. Otwórz tylną pokrywę pilota – zobacz
rysunek
2. Wyciągnij zużyte baterie
3. Włóż nowe, alkaiczne baterie – nie pomyl
biegunów baterii
4. Zamknij tylną pokrywę pilota
Tryb AUTO
Brzęczek jednostki wewnętrznej da sygnał po podłączeniu wtyczki do gniazdka
1. Naciśnij przycisk ON/OFF, ikona trybu pracy pokazuje aktualny tryb pracy
2. Naciska przycisk TRYB PRACY, aż do wybrania trybu AUTO
3. Naciskaj przyciski MNIEJ lub WIĘCEJ w celu ustawienia temperatury
4. Aby wyłączyć klimatyzator naciśnij przycisk ON/OFF
W trybie AUTO, klimatyzator porównuje temperaturę w pomieszczeniu z ustawioną
temperaturą i wybiera odpowiedni tryb pracy CHŁODZENIE, OSUSZANIE lub
GRZANIE (WENTYLACJA zamiast GRZANIA jeśli klimatyzator jest tylko chłodzący).
Jeśli nie czujesz się komfortowo przy załączonym trybie AUTO, możesz przełączyć
klimatyzator do innych trybów.
Tryb OSUSZANIA(DRY)
1. Naciśnij przycisk ON/OFF, ikona trybu pracy pokazuje aktualny tryb pracy
2. Naciskaj przycisk TRYB PRACY aż do wybrania trybu OSUSZANIA, klimatyzator
pracuje w trybie OSUSZANIA
3. Aby wyłączyć klimatyzator naciśnij przycisk ON/OFF
Tryb CHŁODZENIA(COOL) i GRZANIA(HEAT)
1.
2.
3.
4.
Naciśnij przycisk ON/OFF, ikona trybu pracy pokazuje aktualny tryb pracy
Naciskaj przycisk TRYB PRACY, wybierz CHŁODZENIE lub GRZENIE
Naciskaj przyciski MNIEJ lub WIĘCEJ w celu ustawienia temperatury.
Naciskaj przycisk WENTYLATOR, aby ustawić prędkość wentylatora, AUTO –
WYSOKIE – ŚREDNIE – NISKIE
5. Aby wyłączyć klimatyzator naciśnij przycisk ON/OFF
Jeśli klimatyzator pracuje w trybie WENTYLACJI, funkcja kontroli temperatury jest
niedostępna.
4
Funkcja ZEGARA
Jak załączyć klimatyzator o określonej porze?
Jeśli funkcja zegara została wcześniej ustawiona, naciskaj przyciski ZEGAR START
lub ZEGAR STOP, aż zegar zostanie ustawiony na „0.0”.
1. Naciśnij przycisk ZEGAR START – pojawi się ikona ZEGAR START –
wyświetlacz numeryczny standardowo pokazuje 0.5.
2. Ustaw za ile ma się załączyć klimatyzator używając przycisków MNIEJ lub
WIĘCEJ
3. Po upływie 1 sekundy od ustawienia, pilot przesyła informację ZEGAR START do
jednostki wewnętrznej, po kolejnych 2 sekundach ikona czasu znika, wyświetlacz
numeryczny powraca do trybu wyświetlania ustawionej temperatury. Po
poprawnym zaprogramowaniu widoczna jest ikona ZEGAR STOP.
Jak wyłączyć klimatyzator o określonej porze?
Jeśli funkcja zegara została wcześniej ustawiona, naciskaj przyciski ZEGAR START
lub ZEGAR STOP, aż zegar zostanie ustawiony na „0.0”.
1. Naciśnij przycisk ZEGAR STOP – pojawi się ikona ZEGAR STOP – wyświetlacz
numeryczny standardowo pokazuje 0.5.
2. Ustaw za ile ma się wyłączyć klimatyzator używając przycisków MNIEJ lub
WIĘCEJ
3. Po upływie 1 sekundy od ustawienia, pilot przesyła informację ZEGAR STOP do
jednostki wewnętrznej, po kolejnych 2 sekundach ikona czasu znika, wyświetlacz
numeryczny powraca do trybu wyświetlania ustawionej temperatury. Po
poprawnym zaprogramowaniu widoczna jest ikona ZEGAR STOP.
5
•
Pilot zdalnego sterowania nie będzie mógł się przekazywać sygnałów do
jednostki wewnętrznej, jeśli na drodze od nadajnika do odbiornika są jakieś
przeszkody (drzwi, kurtyny, itp.)
•
Pilot zdalnego sterowania musi być używany delikatnie. Nie może być wystawiony
na działanie wilgoci, promieni słonecznych, źródeł ciepła i uszkodzenia
mechaniczne
•
Odbiornik sygnału nie powinien być wystawiony na działanie silnych promieni
słonecznych. Skieruj pilot zdalnego sterowania nadajnikiem w kierunku odbiornika.
Maksymalny stopień nachylenia od nadajnika w stosunku do odbiornika to 30°.
•
Jeśli jakieś elektroniczne urządzenia zakłócają pracę pilota – usuń je.
•
Używaj tylko nowych alkaicznych baterii.
•
Jeśli nie będziesz używał pilota przez dłuższy okres czasu – wyjmij z niego
baterie.
•
Jeśli nie słyszysz sygnału dźwiękowego wysyłanego przez jednostkę wewnętrzną
jako potwierdzenie odebrania sygnału z pilota zdalnego sterowania, lub IKONA
TRANSMISJI nie jest widoczna – wymień baterie w pilocie.
•
Jeśli przy naciśnięciu jakiegokolwiek przycisku, pilot zachowuje się jak byś
naciskał przycisk RESET – wymień baterie.
