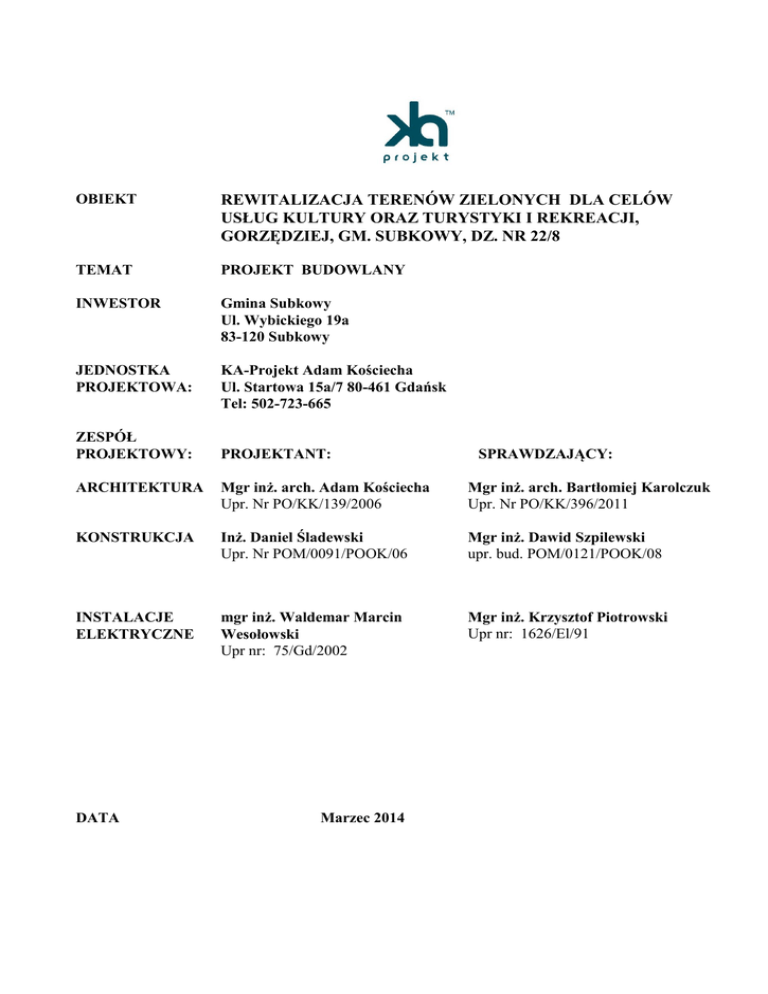

rewitalizacja terenów zielonych dla celów usług

OBIEKT
REWITALIZACJA TERENÓW ZIELONYCH DLA CELÓW
USŁUG KULTURY ORAZ TURYSTYKI I REKREACJI,
GORZĘDZIEJ, GM. SUBKOWY, DZ. NR 22/8
TEMAT
PROJEKT BUDOWLANY
INWESTOR
Gmina Subkowy
Ul. Wybickiego 19a
83-120 Subkowy
JEDNOSTKA
PROJEKTOWA:
KA-Projekt Adam Kościecha
Ul. Startowa 15a/7 80-461 Gdańsk
Tel: 502-723-665
ZESPÓŁ
PROJEKTOWY:
PROJEKTANT:
SPRAWDZAJĄCY:
ARCHITEKTURA
Mgr inż. arch. Adam Kościecha
Upr. Nr PO/KK/139/2006
Mgr inż. arch. Bartłomiej Karolczuk
Upr. Nr PO/KK/396/2011
KONSTRUKCJA
Inż. Daniel Śladewski
Upr. Nr POM/0091/POOK/06
Mgr inż. Dawid Szpilewski
upr. bud. POM/0121/POOK/08
INSTALACJE
ELEKTRYCZNE
mgr inż. Waldemar Marcin
Wesołowski
Upr nr: 75/Gd/2002
Mgr inż. Krzysztof Piotrowski
Upr nr: 1626/El/91
DATA
Marzec 2014
ZAWARTOŚĆ OPRACOWANIA
I.
Dokumenty formalno-prawne
1. Oświadczenie projektantów oraz decyzje i zaświadczenia z Izby
2. Opinia ZUDP GG-ZUD.6630.1.141.2014 z dnia 10 kwietnia 2014
II.
Opis techniczny
1. Opis techniczny do projektu
2. BIOZ
3. Część rysunkowa opisu technicznego
III.
Część rysunkowa
1. Projekt zagospodarowania terenu –plan sytuacyjny
skala 1:500
2. Rysunek szczegółowy – rzut całości
skala 1:250
3. Przekrój 1-1
skala 1:50
4. Przekrój 2-2
skala 1:50
5. Detal lampy parkowej
skala 1:25
6. Detal boiska do siatkówki
skala 1:100
7. Detal sceny
skala 1:50
8. Mur oporowy sceny
skala 1:15
OŚWIADCZENIE
Oświadczam, że projekt budowlany pt. „Rewitalizacja terenów zielonych dla celów usług
kultury oraz turystyki i rekreacji, Gorzędziej, gm. Subkowy, dz nr 22/8” został sporządzony zgodnie z
obowiązującymi przepisami oraz zasadami wiedzy technicznej.
ARCHITEKTURA
Projektant:
mgr inż. arch. Adam Kościecha
Upr. Nr PO/KK/139/2006……………………………………………….....…….…
Sprawdzający:
Mgr inż. arch. Bartłomiej Karolczuk
Upr. Nr PO/KK/396/2011……………………………………………….………
KONSTRUKCJA
Projektant:
Inż. Daniel Śladewski
Upr. Nr POM/0091/POOK/06……………………………………………….....…….…
Sprawdzający:
Mgr inż. Dawid Szpilewski
upr. bud. POM/0121/POOK/08…………………………………………….……………………….
OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO REWITALIZACJI
TERENÓW ZIELONYCH DLA CELÓW USŁUG KULTURY ORAZ
TURYSTYKI I REKREACJI W GORZĘDZIEJU, DZ. NR 22/8
1.0.PODSTAWA OPRACOWANIA
1.1. Umowa zawarta pomiędzy Inwestorem a Projektantem.
1.2. Uzgodnienia z Inwestorem
1.3. Mapa do celów projektowych
2.0. LOKALIZACJA INWESTYCJI
Rewitalizacja terenów zielonych wraz z placem zabaw i siłownią zewnętrzną został
zlokalizowany na terenie należącym do byłej szkoły w Gorzędzieju, przy ul. Tczewskiej 21, gmina
Subkowy.
3.0. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI
Teren przeznaczony pod projektowaną inwestycję jest płaski, w sąsiedztwie planowanej
sceny znajduje się drzewo nie kolidujące z planowanymi robotami.
Na terenie inwestycji występują sieci uzbrojenia podziemnego – kanalizacja sanitarna, woda i
instalacja elektroenergetyczna.
Przed przystąpieniem do prac budowlanych należy zdemontować istniejące kolidujące
obiekty małej architektury – stara tablica do koszykówki, stół do tenisa stołowego, ławki.
4.0. ROZWIĄZANIA ARCHITEKTONICZNO-BUDOWLANO PRZESTRZENNE
4.1. Dane ogólne
Elementy placu zabaw oraz siłowni zewnętrznej zaprojektowano na terenie działki, którą
Inwestor przeznaczył na funkcje sportowo – rekreacyjne. Inwestycja uwzględnia również budowę
sceny plenerowej, boiska do siatki plażowej oraz sieć alejek wraz z małą architekturą.
Jako wyposażenie placu zabaw oraz siłowni zewnętrznej zaprojektowano urządzenia
wysokiej klasy o dużej trwałości zapewniające długie, bezpieczne użytkowanie. Przy lokalizacji
urządzeń należy zachować zalecane przez producenta pasy bezpieczeństwa.
W ramach opracowania zaprojektowano także ławki, śmietniki i latarnie zlokalizowane
przy alejach, remont istniejących schodów terenowych oraz wymianę fragmentu ogrodzenia od
strony stawu retencyjnego.
4.2. Podział funkcjonalny, lokalizacja poszczególnych elementów
Plac zabaw został zaplanowany w centrum założenia, tak, aby umożliwić do każdego ze
sprzętów swobodny dostęp.
Siłownia zewnętrzna ulokowana została przy drugim wejściu na teren założenia oraz
częściowo pomiędzy boiskiem a placem zabaw.
Boisko do siatkówki plażowej znajduje się w miejscu obecnie istniejącego boiska – wzdłuż
północnego ciągu pieszego.
Scena plenerowa została zlokalizowana w południowej części terenu, wkomponowana w
istniejącą skarpę ziemną wzmocnioną murami oporowymi.
4.3. Dane liczbowe:
Powierzchnia terenu objęta opracowaniem:
W tym:
-nawierzchnia trawiasta projektowana do odtworzenia
-kostka betonowa gr 8cm:
1046m2
510 m2
287 m2
-boisko plażowe:
240 m2
4.4. Projektowane nawierzchnie
4.4.1. Nawierzchnie pod urządzenia
W związku z lokalizacją inwestycji na terenie porośniętym trawą nie ma konieczności
projektowania innej nawierzchni pod urządzenia ponieważ istniejąca spełnia wszystkie
wymagania dotyczące bezpieczeństwa upadku dziecka z wysokości. Należy tylko teren wyrównać,
dokładnie oczyścić z ewentualnych resztek gruzu, kamieni czy innych zanieczyszczeń mogących
spowodować zagrożenie dla bawiących się dzieci.
4.4.1. Chodniki
Projektuje się chodniki o szerokości 150cm z kostki betonowej.
Warstwy konstrukcyjne:
 warstwa ścieralna - kostka betonowa szara gr. 8 cm
 podsypka cementowo - piaskowa gr. 3 cm
 podbudowa z kruszywa stabilizowanego cementem Rm=2,5 MPa gr. 15 cm
5.0.DANE KONSTRUKCYJNO-BUDOWLANE
5.1.Fundamenty pod urządzenia
Fundamenty pod urządzenia oraz ławki zgodnie z zaleceniami producenta.
Prace montażowe w otoczeniu istniejącego drzewa należy prowadzić ręcznie, nie odsłaniać
grubszych korzeni.
Beton na fundamenty klasy C20/25, W-8 (wodoodporny). Zaleca się stosowanie dodatkowych
stóp przy markach urządzeń np. typu huśtawka.
5.2. Scena wraz z murem oporowym
Projektuje się podwyższenie w formie sceny wykończonej kostką betonową ułożoną na gruncie.
W celu przeprowadzenia prac należy częściowo zniwelować teren wraz z górą jednego z
istniejących murów oporowych. Znajdujące się w otoczeniu sceny wyłazy studni kanalizacyjnych
należy zlicować z przyległym terenie zielonym lub nawierzchnią sceny. Projektuje się mur
oporowy żelbetowy z betonu C20/25, klasy W-8. Mur dodatkowo w części podziemnej
zabezpieczyć przeciwwilgociowo środkami powłokowymi.
5.3. Prace remontowe
Należy wyremontować istniejące schody od strony północnej oraz południowej. Należy uzupełnić
ubytki betonem szczelinowym oraz położyć na całości nową wierzchnią warstwę. Od strony
południowej dodatkowo należy wymienić obustronną balustradę na nową ze stali ocynkowanej
malowanej proszkowo.
5.4. Ogrodzenie
Na odcinku 10 metrów od strony stawu retencyjnego należy wymienić ogrodzenie na nowe o
wysokości 4metrów (będzie stanowić jednocześnie piłkołap dla grających w siatkówę). Na
pozostałym wskazanym odcinku należy wymienić na ogrodzenie o wysokości 2m
6.0. OPIS DO URZĄDZEŃ PLACU ZABAW I SIŁOWNI ZEWNĘTRZNEJ:
UWAGA
Dla potrzeb projektu przyjęto jako przykładowe urządzenia firmy Avis (wymiary, materiały,
kolor, zabezpieczenia). Dostawca urządzeń może zaoferować własne urządzenia zgodnie ze swoją
ofertą handlową (wymiary, materiały, kolor, zabezpieczenia) z zastrzeżeniem, że urządzenia te
muszą być o standardzie, co najmniej takim samym lub wyższym od opisanych w projekcie oraz
muszą być zgodne z wszelkimi wymaganiami normy PN-EN1176-1 „Wyposażenie placów zabaw
i nawierzchnie. Ogólne wymagania bezpieczeństwa i metody badań” oraz posiadać certyfikat
bezpieczeństwa.
Wybrane
urządzenia
i
materiały
spełniają
wymogi
bezpieczeństwa
i
ergonomii, są zgodne z normami dostosowanymi do wymagań unijnych oraz
posiadają
niezbędne
certyfikaty.
Wszystkie
montowane
urządzenia
i
zestawy powinny posiadać certyfikat na znak zgodności z normą, wydany
przez akredytowaną jednostkę do spraw certyfikacji.
6.1.WYMAGANIA OGÓLNE
6.1.1 Elementy placu zabaw
1. Elementy konstrukcyjne wykonane z drewna sosnowego, bezrdzeniowego, malowane
farbami impregnacyjno - dekoracyjnymi typu Drewkorn lub Drewnochron.
2. Urządzenia osadzane przy pomocy ocynkowanych kotew stalowych zabetonowanych w
gruncie, beton wodoodporny klasy minimum B-20, równocześnie zaleca się stosowanie
dodatkowych stóp przy markach urządzeń np. typu huśtawka.
3. Daszki wykonane z ocynkowanych rurek stalowych, wypełnionych płytą HDPE.
4. Elementy stalowe - uchwyty, poręcze, balkoniki i inne wykonane z ocynkowanej stali
malowane proszkowo.
5. Podesty i trap wejściowy drewniane z desek sosnowych, ryflowanych, impregnowanych
niemalowanych gr. 35mm
6. Gniazda łączników zakryte zaślepkami z tworzywa.
Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa.
6.1.2 Elementy siłowni zewnętrznej
1. Elementy konstrukcyjne wykonane ze stalowych rur o średnicy min. Ø90mm i grubości
3,6mm, uchwyty i pozostałe elementy wykonane ze stalowych rur Ø40mm, grubości 2mm.
Rury muszą być zakończone zaślepkami np: plastikowymi.
2. Urządzenia osadzane przy pomocy fundamentów betonowych zgodnie z zaleceniami
producenta (indywidualne do każdego urządzenia - sprawdzić w karcie katalogowej
oraz instrukcji montażu).
3. Siedziska i pedały muszą zostać wykonane z blachy stalowej kwasoodpornej
(nierdzewnej), ażurowej o grubości min. 2mm.
4. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem
metrycznym do ramy urządzenia. Śruby metryczne ocynkowane. Nakrętki kołpakowe
ocynkowane zabezpieczonymi przed odkręceniem. W przegubach łożyska kulkowe,
bezobsługowe, metryczne.
5. W urządzeniach, w których następuje uderzenie elementu w odbojnik na skutek wagi
ćwiczącego, zastosowane powinny być sprężyny gazowe zwalniające (amortyzatory).
6. Elementy stalowe pomalowane proszkowo w kolorze zielonym oraz szarym (zgodnie z
załącznikiem graficznym do opisu)z podkładem cynkowym zapewniającym ochronę
antykorozyjną.
7. Urządzenia powinny być wykonane w oparciu o normy PN-EN 1176-1:2009
potwierdzone aktualnym świadectwem lub certyfikatem.
8. Każde urządzenie musi posiadać tabliczkę z instrukcją użytkowania.
9. Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. W strefie
bezpieczeństwa nie może znajdować się, żaden element.
10. Zaprojektowane urządzenia przeznaczone są dla dorosłych oraz dzieci powyżej 10
roku życia. Dzieci do lat 14 powinny korzystać z wyposażenia siłowni pod opieką
opiekunów. Maksymalne obciążenia to 120kg.
6.2. ZAKRES PRAC
W zakresie jest wykonanie następujących prac budowlanych:
- przygotowanie terenu
- dostarczenie oraz montaż wybranych urządzeń
- budowa sceny
- budowa boiska (w tym montaż słupków i siatki)
- zagospodarowanie terenu wraz z małą architekturą
SPIS POSZCZEGÓLNYCH ELEMENTÓW
7.0.
7.1 Elementy placu zabaw
7.1.1
Zestaw zabawowy np. Avis zestaw 7 standard P+
Urządzenie składa się z minimum:
Drabinka – sztuk 1
Drabinka wejściowa – sztuk 1
Zjeżdżalnia falista z blachy nierdzewnej – sztuk 1
Siatka prostokątna pionowa – sztuk 1
strefa bezpieczeństwa: 7,10m x 7.00m
długość: 3,80m
szerokość: 3,50m
wysokość: 2,10m
7.1.2
Karuzela zabawowa trójramienna np. Avis
o średnicy 1,2m przeznaczona jest do użytkowania przez trójkę dzieci wyposażona jest w
system obrotowy, konstrukcję nośną wykonaną ma z rur stalowych. Na podest zastosowano
antypoślizgowe tworzywo sztuczne.
szerokość elementu: 1,20m
7.1.3
Huśtawka ważka pionowa np. Avis
długość: 3,00m
szerokość: 0,50m
wysokość: 0,80m
strefa bezpieczeństwa: 6,00m x 3,50m
7.1.4
Bujak sprężynowy np. Avis
długość: 1,10m
szerokość: 0,30m
wysokość: 0,85m
średnica strefy bezpieczeństwa: 2,50m
7.2
Elementy siłowni zewnętrznej np. outdoor fitness
7.2.1
Twister + wahadło 1 kpl.
- Twister obrotowy
Kategoria urządzenia: Koordynacja
Efekt treningu: Wspomaga aktywność stawów biodrowych oraz kręgosłupa lędźwiowego.
Ćwiczy zmysł równowagi oraz pozytywnie wpływa na mięśnie brzucha. Doskonale
rozluźnia.
Wymiary: 90x103x178cm
-Wahadło
Kategoria urządzenia: Budowa mięśni, koordynacja
Efekt treningu: Wspomaga aktywność stawów biodrowych oraz kręgosłupa lędźwiowego.
Ćwiczy zmysł równowagi oraz pozytywnie wpływa na mięśnie brzucha. Doskonale
rozluźnia.
Wymiary: 90x103x178cm
7.2.2
Orbitrek
Kategoria urządzenia: Koordynacja
Efekt treningu: Delikatny dla stawów trening mięśni nóg i bioder. Dodatkowo trening mięśni
pasa barkowego i ramion. Wpływa pozytywnie na spalanie tkanki tłuszczowej.
Wymiary: 94x154x131cm
7.2.4 Prasa nożna + pylon + wioślarz 1 kpl.
-Prasa nożna
Kategoria urządzenia: Budowa mięśni
Efekt treningu: Buduje masę mięśniową kończyn dolnych. Nieznacznie obciąża stawy.
Pomaga usprawnić prawidłowe funkcjonowanie nóg.
Wymiary: 62x101x103cm
- Pylon
Pylon (słup) to element uniwersalny element montażowy do urządzeń.. Urządzenia mogą być
montowane obustronnie do trzech blach rozmieszczonych na różnych wysokościach
pomiędzy dwoma nogami pylona.
Pylon jest miejscem informacyjnym i spełnia rolę tablicy. Na tablicy pylona znajduje się także
instrukcja użytkowania urządzenia.
Spody nóg pylona zakończone są obręczami do montażu urządzenia do fundamentu za
pomocą ośmiu śrub.
Wymiary: 67x23x217cm
-Wioślarz
Kategoria urządzenia: Budowa mięśni
Efekt treningu: Aktywizuje właściwie wszystkie części ciała.
Doskonałe ćwiczenie na ogólną poprawę wydolności organizmu.
Wymiary: 94x154x131cm
7.2.5
Regulamin siłowni 1 szt.
Regulamin powinien być wykonany z podobnych materiałów i w identycznej kolorystyce jak
urządzenia. Lokalizacja wskazana na planie zagospodarowania. Można wykorzystać pylon
montażowy.
7.3
Elementy małej architektury
7.3.1 Ławka z oparciem np. "Moskwa 01301" Komserwis 2 szt.
siedzisko - listwy z drewna iglastego o grubości 4 cm, trzykrotnie pokryte lakierobejcą w
kolorze palisander, wzmocnienie siedziska - stal , podstawa – beton.
Wymiary:
Szerokość: 62 cm
Długość: 180 cm
Wysokość: 80 cm
7.3.2
Kosz na śmieci np.: „Genewa” 3 szt.
Ze względu na bliskość bawiących się dzieci zaleca się śmietniki okrągłe np.:Komserwis
„Genewa 03315”
Wymiary:
Średnica: 50 cm
Wysokość : 60 cm
Pojemność: 40 l
7.3.3 Tablice informacyjne 4 szt.
Tablice informacyjne drewniane z wodoodpornymi planszami na podkładzie drewnianym.
7.3.4 Drewniane rzeźby ludowe 4 szt.
Drewniane rzeźby nawiązujące do historii Gorzędzieja. Formy przestrzenne należy zamówić
u lokalnego artysty ludowego. Finalną formę należy uzgodnić z inwestorem i projektantem
założenia. Rzeźby powinny mieć ok. 2,5 m wysokości, usadowione we wskazanych
lokalizacjach.
7.3.5
Słupki do siatkówki
Słupki stalowe montowane w tulejach z regulacją wysokości mocowania siatki i
mechanizmem naciągowym, siatka całosezonowa. Ilośc: 1 komplet.
Słupki powinny być demontowane a tuleje do słupków powinny być zasłonięte w sposób
trwały deklami.
Konstrukcja i montaż według wybranego producenta.
8.0. WPŁYW INWESTYCJI NA ŚRODOWISKO
Inwestycja nie stanowi zagrożeń dla środowiska oraz zdrowia i higieny użytkowników
obiektów i otoczenia w zakresie zgodnym z przepisami odrębnymi.
9.0.WARUNKI WYKONANIA ROBÓT BUDOWLANO-MONTAŻOWYCH
Wszystkie roboty budowlano - montażowe, a także odbiór robót, należy wykonać zgodnie
z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych wydanych przez
Ministerstwo Gospodarki Przestrzennej i Budownictwa a opracowanych przez Instytut Techniki
Budowlanej.
Wszystkie urządzenia do zabawy muszą spełniać warunki zawarte w normie PN-EN11761 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań.
Urządzenia muszą posiadać certyfikat bezpieczeństwa.
Sprzęt rekreacyjny powinien posiadać conajmniej trzyletni okres gwarancji, powinien być
wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi Normami oraz
warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym
bezpieczeństwie produktów.
Opracowanie
Arch. Adam Kościecha
Inż. Daniel Śladewski
OBIEKT
REWITALIZACJA TERENÓW ZOLONYCH DLA CELÓW
USŁUG KULTURY ORAZ TURYSTYKI I REKREACJI,
GORZĘDZIEJ, GM. SUBKOWY, DZ. NR 22/8
TEMAT
Informacja dotycząca bezpieczeństwa i ochrony zdrowia
INWESTOR
Gmina Subkowy
Ul. Wybickiego 19a
83-120 Subkowy
JEDNOSTKA
PROJEKTOWA:
KA-Projekt Adam Kościecha
Ul. Startowa 15a/7 80-461 Gdańsk
Tel: 502-723-665
OPRACOWANIE:
Mgr inż. arch. Adam Kościecha
Upr. Nr PO/KK/139/2006
DATA
Marzec 2014
1. PRZEDMIOT I ZAKRES OPRACOWIANIA
Niniejsze opracowanie obejmuje zestawienie informacji o wszelkich zagrożeniach dla
zdrowia i życia ludzi mogących wystąpić w trakcie realizacji inwestycji oraz ustalenie zasad ich
minimalizowania.
2. INFORMACJA BIOZ
2.1. Zakres robót:
- Transport i lokalizacja kontenerów zaplecza administracyjno-socjalnego budowy.
- Uzbrojenie terenu budowy. Podłączenie energii elektrycznej, wody i kanalizacji na czas budowy.
- Wykopy z wywozem i z składowaniem na działce.
- Wykop pod stopy fundamentowe.
- Wykonanie podbudowy pod ławy i stopy fundamentowe oraz ewentualne zagęszczenie gruntu
- Wykonanie elementów małej architektury, ławki, śmietniki, tablice, podesty, urządzenia i
zabawki
2.2. Elementy zagospodarowania działki stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi:
Nie przewiduje się
2.3
Zagrożenia występujące podczas realizacji robót i ich klasyfikacja:
2.3.1. Czynności i roboty o wysokim stopniu zagrożeniu:
- prace ziemne związane z wykopami pod stopy fundamentowe
2.3.2. Czynności i roboty o średnim stopniu zagrożenia:
- prace związane z montażem urządzeń palcu zabaw, siłowni zewnętrznej i elementów boiska do
siatkówki
2.3.2. Czynności i roboty o niskim stopniu zagrożenia:
- roboty związane z układaniem nawierzchni
2.4. Przeciwdziałanie niebezpieczeństwom wynikającym z wykonywania robót budowlanych:
- Kierownik budowy otrzymuje zlecenie od inwestora. Niejasności dotyczące obowiązujących na
budowie zasad czy procedur dotyczących bezpieczeństwa podwykonawca wyjaśnia z
wyznaczonym przez inwestora kierownikiem budowy.
- Każdy podwykonawca jest odpowiedzialny za to, aby jego pracownicy przestrzegali wszelkich
zasad obowiązujących na terenie placu budowy , jak również szczególnych zarządzeń, które
mogą być wydawane w trakcie realizacji projektu . Jego pracownicy zostają poinformowani o
wszelkich obowiązujących zasadach i postanowieniach dotyczących bezpieczeństwa pracy.
Wykonawca ma obowiązek zadbać o to, aby jego podwykonawcy stosowali się do wszelkich
obowiązujących zasad bezpieczeństwa.
- Podwykonawca wskazuje kierownictwu budowy koordynatora do spraw bezpieczeństwa
względnie osobę odpowiedzialną. W przypadku monterów świadczących usługę osobą tą jest
monter kierujący pracami.
- Stosowanie się do zasad bezpieczeństwa podczas prac prowadzonych na budowie posiada
najwyższy priorytet. W przypadku wykroczeń względem zasad bezpieczeństwa inwestor zastrzega
sobie prawo do przerywania prac podwykonawcy, a w przypadku powtórzenia się sytuacji również
do wypowiedzenia umowy.
- Przed podjęciem każdego zadania pracownicy podwykonawcy omawiają zakres prac oraz
odpowiednie działania dotyczące bezpieczeństwa pracy z kierownikiem budowy
Część rysunkowa opisu technicznego
1. Elementy placu zabaw
1.1 Zestaw zabawowy ze ślizgawką, drabinką i siatką pionową
1.2 Karuzela zabawowa trójramienna
1.3 Huśtawka ważka pionowa
1.4 Bujak sprężynowy
2.
Elementy siłowni zewnętrznej
2.1 Twister + wahadło
2.3 Orbitrek
2.4 Prasa nożna + pylon + wioślarz
2.5 Regulamin siłowni
3.
Elementy małej architektury
3.1 Ławka z oparciem np. "Moskwa 01301" Komserwis
3.2 Kosz na śmieci np.: „Genewa”
3.3 Tablice informacyjne
Wg wybranego dostawcy
3.4 Drewniane rzeźby na podestach
[zamówione u lokalnego artysty ludowego]
3.5. Oprawy oświetleniowe
Wg projektu elektrycznego
