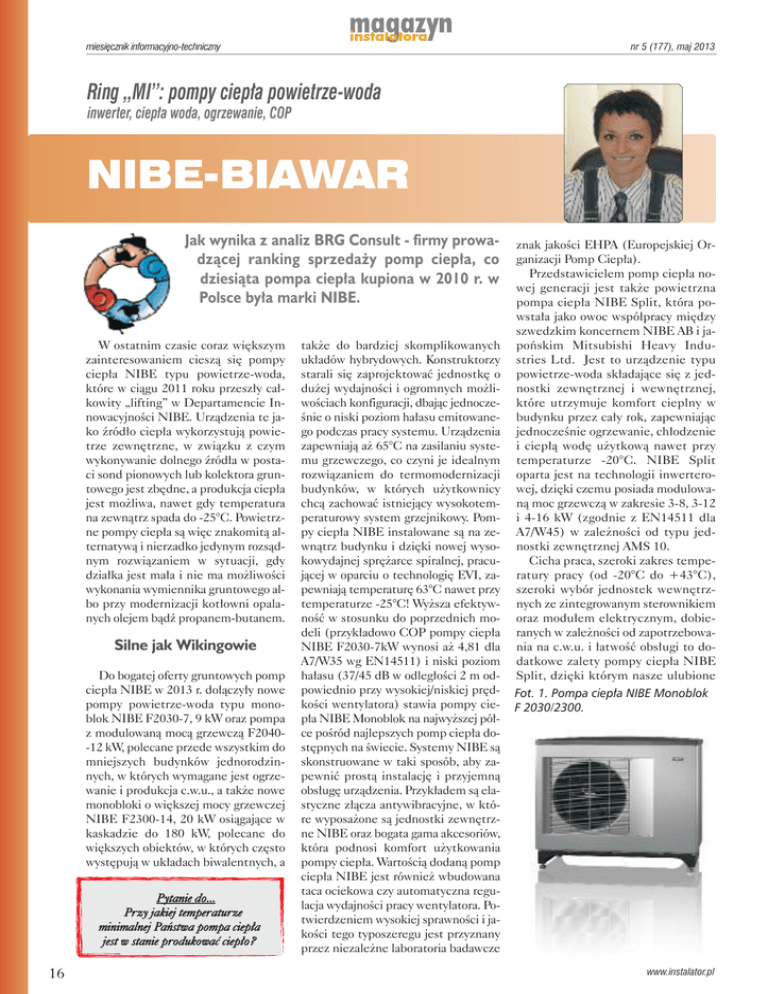

pompy ciepła powietrze-woda

miesięcznik informacyjno-techniczny
nr 5 (177), maj 2013
Ring „MI”: pompy ciepła powietrze-woda
inwerter, ciepła woda, ogrzewanie, COP
NIBE-BIAWAR
Jak wynika z analiz BRG Consult - firmy prowadzącej ranking sprzedaży pomp ciepła, co
dziesiąta pompa ciepła kupiona w 2010 r. w
Polsce była marki NIBE.
W ostatnim czasie coraz większym
zainteresowaniem cieszą się pompy
ciepła NIBE typu powietrze-woda,
które w ciągu 2011 roku przeszły całkowity „lifting” w Departamencie Innowacyjności NIBE. Urządzenia te jako źródło ciepła wykorzystują powietrze zewnętrzne, w związku z czym
wykonywanie dolnego źródła w postaci sond pionowych lub kolektora gruntowego jest zbędne, a produkcja ciepła
jest możliwa, nawet gdy temperatura
na zewnątrz spada do -25°C. Powietrzne pompy ciepła są więc znakomitą alternatywą i nierzadko jedynym rozsądnym rozwiązaniem w sytuacji, gdy
działka jest mała i nie ma możliwości
wykonania wymiennika gruntowego albo przy modernizacji kotłowni opalanych olejem bądź propanem-butanem.
Silne jak Wikingowie
Do bogatej oferty gruntowych pomp
ciepła NIBE w 2013 r. dołączyły nowe
pompy powietrze-woda typu monoblok NIBE F2030-7, 9 kW oraz pompa
z modulowaną mocą grzewczą F2040-12 kW, polecane przede wszystkim do
mniejszych budynków jednorodzinnych, w których wymagane jest ogrzewanie i produkcja c.w.u., a także nowe
monobloki o większej mocy grzewczej
NIBE F2300-14, 20 kW osiągające w
kaskadzie do 180 kW, polecane do
większych obiektów, w których często
występują w układach biwalentnych, a
Pytaniedo...
Przyjakiejtemperaturze
minimalnejPaństwapompaciepła
jestwstanieprodukowaćciepło?
16
także do bardziej skomplikowanych
układów hybrydowych. Konstruktorzy
starali się zaprojektować jednostkę o
dużej wydajności i ogromnych możliwościach konfiguracji, dbając jednocześnie o niski poziom hałasu emitowanego podczas pracy systemu. Urządzenia
zapewniają aż 65°C na zasilaniu systemu grzewczego, co czyni je idealnym
rozwiązaniem do termomodernizacji
budynków, w których użytkownicy
chcą zachować istniejący wysokotemperaturowy system grzejnikowy. Pompy ciepła NIBE instalowane są na zewnątrz budynku i dzięki nowej wysokowydajnej sprężarce spiralnej, pracującej w oparciu o technologię EVI, zapewniają temperaturę 63°C nawet przy
temperaturze -25°C! Wyższa efektywność w stosunku do poprzednich modeli (przykładowo COP pompy ciepła
NIBE F2030-7kW wynosi aż 4,81 dla
A7/W35 wg EN14511) i niski poziom
hałasu (37/45 dB w odległości 2 m odpowiednio przy wysokiej/niskiej prędkości wentylatora) stawia pompy ciepła NIBE Monoblok na najwyższej półce pośród najlepszych pomp ciepła dostępnych na świecie. Systemy NIBE są
skonstruowane w taki sposób, aby zapewnić prostą instalację i przyjemną
obsługę urządzenia. Przykładem są elastyczne złącza antywibracyjne, w które wyposażone są jednostki zewnętrzne NIBE oraz bogata gama akcesoriów,
która podnosi komfort użytkowania
pompy ciepła. Wartością dodaną pomp
ciepła NIBE jest również wbudowana
taca ociekowa czy automatyczna regulacja wydajności pracy wentylatora. Potwierdzeniem wysokiej sprawności i jakości tego typoszeregu jest przyznany
przez niezależne laboratoria badawcze
znak jakości EHPA (Europejskiej Organizacji Pomp Ciepła).
Przedstawicielem pomp ciepła nowej generacji jest także powietrzna
pompa ciepła NIBE Split, która powstała jako owoc współpracy między
szwedzkim koncernem NIBE AB i japońskim Mitsubishi Heavy Industries Ltd. Jest to urządzenie typu
powietrze-woda składające się z jednostki zewnętrznej i wewnętrznej,
które utrzymuje komfort cieplny w
budynku przez cały rok, zapewniając
jednocześnie ogrzewanie, chłodzenie
i ciepłą wodę użytkową nawet przy
temperaturze -20°C. NIBE Split
oparta jest na technologii inwerterowej, dzięki czemu posiada modulowaną moc grzewczą w zakresie 3-8, 3-12
i 4-16 kW (zgodnie z EN14511 dla
A7/W45) w zależności od typu jednostki zewnętrznej AMS 10.
Cicha praca, szeroki zakres temperatury pracy (od -20°C do +43°C),
szeroki wybór jednostek wewnętrznych ze zintegrowanym sterownikiem
oraz modułem elektrycznym, dobieranych w zależności od zapotrzebowania na c.w.u. i łatwość obsługi to dodatkowe zalety pompy ciepła NIBE
Split, dzięki którym nasze ulubione
Fot. 1. Pompa ciepła NIBE Monoblok
F 2030/2300.
www.instalator.pl
miesięcznik informacyjno-techniczny
Fot. 3. Pompa ciepła NIBE Split.
określenia „all inclusive” i „plug and
play” idealnie do niej pasują. NIBE
Split spośród innych pomp ciepła wyróżnia elastyczność lokalizacji, prostota instalacji (pompa napełniona jest
fabrycznie czynnikiem chłodniczym),
a także wysoka temperatura zasilania
(58°C z samej sprężarki), nawet gdy
temperatura na zewnątrz spada do 20°C, dzięki czemu jest świetnym
rozwiązaniem zarówno w budynkach
istniejących, jak i nowo budowanych.
Ponadto NIBE Split ma możliwość
bezpośredniego podłączenia dodatkowych źródeł ciepła jak np. kolektory słoneczne lub istniejący kocioł
olejowy, gazowy czy na paliwo
stałe. Jednostkę zewnętrzną
możemy zawiesić na ścianie
budynku za pomocą uchwytów ściennych lub postawić
na stelażu naziemnym przy
ścianie budynku. Modulowana wydajność pracy urządzenia,
zapewniona przez inwerterowo sterowaną sprężarkę, pozwala na osiągnięcie wysokiego rocznego współczynnika sprawności (nominalne COP dla
pompy ciepła NIBE SPLIT 12 kW
przy A7/W35 wg EN14511 wynosi
4,4, a współczynnik chłodzenia przy
A27/W18 aż 7,88), natomiast rozdzielenie komponentów pompy ciepła do
dwóch jednostek spowodowało osiągnięcie bardzo cichej pracy tego typu
urządzenia (34-36 dB w odległości 10
m przy ustawieniu wolnostojącym).
Alternatywa dla kolektorów
NIBE-BIAWAR oferuje również
pompę ciepła powietrze-woda przeznaczoną do produkcji ciepłej wody
użytkowej OW-PC 270, która jest ciewww.instalator.pl
nr 5 (177), maj 2013
kawą alternatywą dla popularnych w
naszym kraju kolektorów słonecznych.
Pompa ciepła BIAWAR jest typowym
urządzeniem korzystającym z darmowej odnawialnej energii znajdującej się
w otaczającym nas powietrzu. Jej zasada działania opiera się na pracy typowej sprężarkowej pompy ciepła. Pod
wpływem dostarczenia energii zakumulowanej w powietrzu oraz niewielkiej ilości energii elektrycznej uzyskujemy moc potrzebną do przygotowania
c.w.u. Najistotniejszym elementem tego cyklu jest fakt, iż na 2 kW energii
uzyskiwanej z pompy ciepła OW-PC
270 tylko 0,6 kW to energia elektryczna, reszta to darmowa energia zakumulowana w otaczającym nas powietrzu.
Dlatego też sprawność pompy ciepła
BIAWAR wynosi aż COP = 3,33 (dla
temp. pow. 7°C i temp. wody 45°C).
Porównanie efektywności BIAWAR
OW-PC 270 do urządzeń oferowanych
przez firmy konkurencyjne może być
trudne, ponieważ producenci podają
COP dla różnych temperatur powietrza i wody oraz przy różnych przepływach powietrza, przy czym należy
pamiętać, że im mniejsza różnica
temperatur między dolnym (A-powietrze) a górnym źródłem
(W-woda), tym urządzenie osiąga
wyższą sprawność. Przykładowo:
Buderus dla pompy Logatherm
WPT podaje COP = 4,2 dla
A20/W45, Viessmann dla pompy Vitocal 160 podaje COP = 3,56 dla
A15/W45, a Nibe-Biawar dla pompy
Biawar OW-PC 270 podaje COP =
3,33 dla A7/W45. Przyglądając się temperaturze powietrza (A), przy której
podawany jest współczynnik sprawności COP w tych trzech przykładach,
można stwierdzić, że wszystkie te
urządzenia będą miały podobną sprawność. Poziom efektywności pompy ciepła OW-PC 270 powoduje, iż koszty
zużycia energii elektrycznej potrzebnej do przygotowania ciepłej wody w
typowym budynku jednorodzinnym
wynoszą mniej niż 1 zł dziennie.
Typowe pompy ciepła na powietrze
wentylacyjne, służące przygotowaniu
ciepłej wody użytkowej, nie są pozbawione pewnych wad. Większość oferowanych na rynku urządzeń pozwala
na pracę z powietrzem, które na dolocie do urządzenia ma temperaturę
> 5°C. Istotną zaletą pompy ciepła
OW-PC 270 jest możliwość korzystania z powietrza o temperaturze aż do
Fot. 4.Pompa ciepła BIAWAR OW-PC
270 do produkcji c.w.u.
-10°C. Dzięki temu urządzenie może
prawie przez cały rok korzystać z darmowego źródła energii, jakim jest powietrze zewnętrzne. Nie bez znaczenia jest również możliwość dowolnej
konfiguracji urządzenia poprzez dołączalne kanały powietrzne o średnicy
160 mm. Pompa ciepła firmy BIAWAR ma możliwość wykorzystywania
powietrza zewnętrznego, powietrza
otaczającego urządzenie lub powietrza z sąsiednich pomieszczeń. Idealnym źródłem powietrza potrzebnego
do działania pompy ciepła są pomieszczenia, w których występuje
tzw. ciepło odpadowe, np. pralnie lub
suszarnie. Jednym z efektów pracy
powietrznych pomp ciepła jest obniżenie temperatury powietrza przepływającego przez urządzenie. Takie darmowe schłodzone powietrze można
wykorzystywać w pomieszczeniach
typu spiżarnie lub schowki.
Pompa ciepła OW-PC 270 posiada
wbudowaną wężownicę, która pozwala na pełną integrację z istniejącymi
już instalacjami grzewczymi. Urządzenie wyposażone jest w elektroniczny regulator w języku polskim,
dający możliwość szybkiego i prostego
sterowania wszystkimi funkcjami, w
tym wbudowaną grzałką elektryczną,
która pozwala na automatyczne, okresowe wygrzewanie zbiornika pompy
ciepła, w celu uniknięcia wystąpienia
bakterii Legionella.
Atrakcyjna cena, łatwość obsługi,
szybka oraz prosta instalacja powodują, że pompy ciepła służące przygotowaniu ciepłej wody użytkowej stają
się dziś coraz bardziej popularne.
drinż.MałgorzataSmuczyńska
