17. Branża Sanitarna

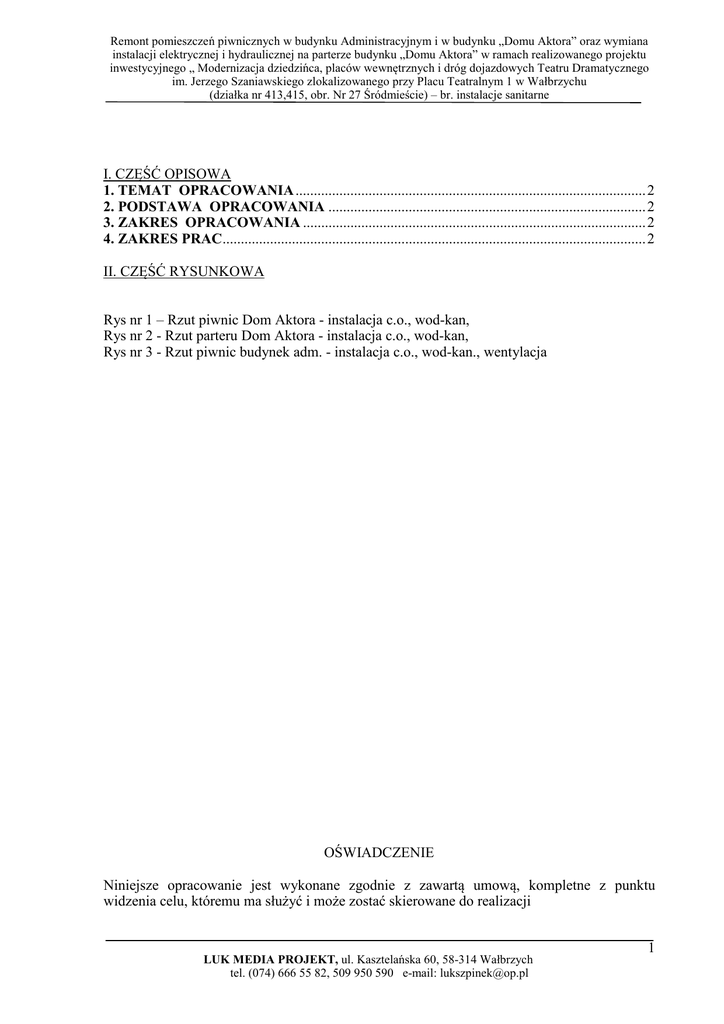

Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) – br. instalacje sanitarne I. CZĘŚĆ OPISOWA 1. TEMAT OPRACOWANIA ................................................................................................ 2 2. PODSTAWA OPRACOWANIA ....................................................................................... 2 3. ZAKRES OPRACOWANIA .............................................................................................. 2 4. ZAKRES PRAC.................................................................................................................... 2 II. CZĘŚĆ RYSUNKOWA Rys nr 1 – Rzut piwnic Dom Aktora - instalacja c.o., wod-kan, Rys nr 2 - Rzut parteru Dom Aktora - instalacja c.o., wod-kan, Rys nr 3 - Rzut piwnic budynek adm. - instalacja c.o., wod-kan., wentylacja OŚWIADCZENIE Niniejsze opracowanie jest wykonane zgodnie z zawartą umową, kompletne z punktu widzenia celu, któremu ma służyć i może zostać skierowane do realizacji LUK MEDIA PROJEKT, ul. Kasztelańska 60, 58-314 Wałbrzych tel. (074) 666 55 82, 509 950 590 e-mail: [email protected] 1 Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) – br. instalacje sanitarne 1. TEMAT OPRACOWANIA Tematem opracowania jest wykonanie projektu budowlanego pn. Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) branży instalacje sanitarne 2. PODSTAWA OPRACOWANIA • zlecenia Inwestora, • Umowa nr 07/AG/2015 • wytyczne oraz uzgodnienia z Inwestorem, • wizja lokalna w terenie, • dokumentacja fotograficzna sporządzona przez autorów opracowania, • obowiązujące przepisy prawne i normy; 3. ZAKRES OPRACOWANIA Niniejsze opracowanie zawiera część opisową i graficzną projektu br. instalacje sanitarne dla przedmiotowego zadania inwestycyjnego 4. ZAKRES PRAC OPIS TECHNICZNY I. Budynek administracyjny 1. Pomieszczenie -01/1 - korytarz A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej Należy wymienić istniejące leżaki, piony i podejścia kan. sanitarnej wykonane z rur żeliwnych na rury kształtki PVC-U. Na pionach zamontować szczelne rewizje. Średnice zgodne z częścią rysunkową. Wykonać zabudowę pionu kanalizacji zgodnie z wytycznymi branży budowlanej 2. Pomieszczenie -01/2 – pomieszczenie gospodarcze A. BRANŻA SANITARNA Instalacja wodociągowa Projektuje się przełożenie instalacji wodociągowej wody zimnej zasilającej budynek portierni. Z uwagi na powyższe istniejąca instalację wodociągową zasilającą budynek portierni należy w całości zdemontować. Projektowaną instalację należy wpiąć w istniejący leżak zlokalizowany pod stropem pomieszczenia. Projektowaną instalację prowadzić w szachtach („suchej” zabudowie) w posadzce oraz w bruzdach ściennych. Dokonać wpięcia w istniejąca instalację podziemną zasilająca budynek portierni. Projektowaną instalację wodociągową wykonać z rur PEX o średnicy DN20 łączonych poprzez zaciskanie. Prowadzić zgodnie z częścią rysunkową. Na projektowanej instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. Instalacja c.o., k.s. Istniejącą instalację c.o. oraz k.s. prowadzoną pod stropem pomieszczeń obudować zgodnie z wytycznymi branży budowlanej. Instalacja gazowa Istniejące przyłącze gazowe doprowadzone jest do pomieszczania 01/4. Z informacji uzyskanych w Zakładzie Gazowniczym w Wałbrzychu istniejące przyłącze jest nieczynne. Instalacja wentylacyjna W pomieszczaniu zgodnie z częścią rysunkową pod stropem pomieszczenia zamontować kratkę wentylacyjną o wymiarach 21x14cm. Kolor kratki czarny. LUK MEDIA PROJEKT, ul. Kasztelańska 60, 58-314 Wałbrzych tel. (074) 666 55 82, 509 950 590 e-mail: [email protected] 2 Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) – br. instalacje sanitarne Instalacja c.o. Zgodnie z częścią rysunkową należy zamontować dwa grzejniki o typu CN22/600/1400 firmy VogelandNoot. Grzejniki w kolorze czarny mat. Do grzejników zastosować zawory termostatyczne TS-90-V-7723 z nastawą wstępną firmy HERZ. Do tego zaworu zastosować głowice termostatyczną Herz 7000 typ 7260 w kolorze czarnym mat z automatycznym zabezpieczeniem przed mrozem. Na przewodzie powrotnym z grzejników zamontować zawory powrotne firmy Herz typu RL-1. Grzejniki wyposażyć w odpowietrzniki automatyczne. 3. Pomieszczenie -01/3 i 01/4 – pomieszczenie gospodarcze A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej W pomieszczeniu 01/5 zamontowany jest zestaw wodomierzowy wraz z zaworem antyskażeniowym typu BA. Z uwagi na powyższe należy wykonać podejście kanalizacji sanitarnej pod zawór antyskażeniowy oraz dokonać wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Wpięcia do istniejącej kan. sanit. dokonać poprzez syfon. Dodatkowo należy oczyścić studzienkę rewizyjną i wykonać nowy właz stalowy. Instalacja wodociągowa Zgodnie z wytycznymi inwestora na instalacji wodociągowej za zestawem wodomierzowym należy zamontować regulator ciśnienia D06FH-2B, dn50 firmy Honeywell. Reduktor wyposażyć w manometr. Na instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. 4. Pomieszczenie -01/5 – WC + przedsionek A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej Należy zamontować umywalkę typu Symfonia 70 firmy Cersanit wiszącą wraz z postumentem oraz miskę ustępową zawieszaną z deską duroplastową, antybakteryjną typu Carina firmy Cersanit. Zamontować baterię umywalkową stojącą typu Kludi Logo NEO. Miskę ustępową zamontować na stelażu podtynkowym typu DUOFIX wraz z przyciskiem do spuszczania wody firmy Geberit. Dodatkowo należy zamontować wpust żeliwny podłogowy dn50 z oraz wykonać podejścia kanalizacji sanitarnej. Projektowaną kan. sanit wykonać z rur i kształtek PVC-U SN 4. Trasa prowadzenia podejścia, średnice oraz miejsce wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Instalacja wodociągowa Projektuje się wykonanie instalacji wodociągowej woda ciepła i zimna do umywalki oraz WC (tylko woda zimna) Projektowaną instalację należy wpiąć w istniejący leżak zlokalizowany pod stropem pomieszczenia -01/1. Projektowaną instalację wodociągową wykonać z rur PEX o średnicy DN20 łączonych poprzez zaciskanie. Prowadzić zgodnie z częścią rysunkową. Dodatkowo wykonać w pomieszczeniu WC zawory czerpalne woda ciepła zimna na wysokości 0,5m nad poziomem posadzki. Na projektowanej instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. Instalacja wentylacyjna W pomieszczaniu WC zgodnie z częścią rysunkową pod stropem pomieszczenia zamontować kratkę wentylacyjną ze zintegrowanym wentylatorem wyciągowym dodatkowej wentylacji mechanicznej. Kolor kratki/wentylatora biały. Kanał wentylacyjny pomiędzy pomieszczeniem WC a istniejącym przewodem kominowym wykonać z rur i kształtek stalowych o średnicy 150mm. Rury zaizolować wełna mineralną o grubości min. 3,0cm oraz zabudować (sucha zabudowa zgodnie z wytycznymi branży budowlanej). Przed wpięciem do istniejącego przewodu kominowego należy dokonać jego sprawdzenia przez służby kominiarskie oraz dokonać czyszczenia. LUK MEDIA PROJEKT, ul. Kasztelańska 60, 58-314 Wałbrzych tel. (074) 666 55 82, 509 950 590 e-mail: [email protected] 3 Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) – br. instalacje sanitarne Instalacja c.o. Zgodnie z częścią rysunkową należy zamontować grzejnik o typu CN22/400/4400 firmy VogelandNoot. Grzejniki w kolorze czarny mat. Do grzejnika zastosować zawór termostatyczny TS-90-V-7723 z nastawą wstępną firmy HERZ. Do tego zaworu zastosować głowice termostatyczną Herz 7000 typ 7260 w kolorze czarnym mat z automatycznym zabezpieczeniem przed mrozem. Na przewodzie powrotnym z grzejnika zamontować zawór powrotny firmy Herz typu RL-1. Grzejnik wyposażyć w odpowietrzniki automatyczne. 5. Pomieszczenie -01/6 – pomieszczenie gospodarcze A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej Należy zamontować dwa wpusty żeliwne podłogowe dn100 z oraz wykonać podejście kanalizacji sanitarnej. Trasa prowadzenia podejścia, średnice oraz miejsce wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Projektowaną kan. sanit wykonać z rur i kształtek PVC-U SN 4. Dodatkowo należy wymienić istniejące piony i podejście kan. sanitarnej wykonane z rur żeliwnych na rury kształtki PVC-U. Na pionie zamontować szczelną rewizję. Średnice zgodne z częścią rysunkową. Instalacja wentylacyjna W pomieszczaniu zgodnie z częścią rysunkową pod stropem pomieszczenia zamontować kratkę wentylacyjną o wymiarach 21x14cm. Kolor kratki do uzgodnienia z Zamawiającym. Przed wpięciem do istniejącego przewodu kominowego należy dokonać jego sprawdzenia przez służby kominiarskie oraz dokonać czyszczenia. II. Budynek „Dom aktora” 1. Pomieszczenie -01/1 - korytarz A. BRANŻA SANITARNA Kanalizacja sanitarna Dokonać wpięcia w istniejący leżak k.s. podejścia z pomieszczenia 01/8 – pralnia 2. Pomieszczenie -01/2 - magazyn A. BRANŻA SANITARNA Bez zmian. 3. Pomieszczenie -01/3 – pomieszczeni gospodarcze A. BRANŻA SANITARNA Bez zmian. 4. Pomieszczenie -01/4 – pomieszczenie gospodarcze A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej Należy zamontować umywalkę wiszącą wraz z półpostumentem typu PRESIDENT 50 z otworem firmy Cersanit oraz wykonać podejście kanalizacji sanitarnej. Zamontować baterię umywalkową stojącą typu Kludi Logo NEO. Projektowaną kan. sanit wykonać z rur i kształtek PVC-U SN 4. Trasa prowadzenia podejścia, średnice oraz miejsce wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Instalację k.s prowadzić w bruzdach ścian i podłóg. Dopuszcza się obudowę inst. k.s zabudową z płyt G-K. Instalacja wodociągowa Projektuje się wykonanie instalacji wodociągowej woda ciepła i zimna do umywalki. Projektowaną instalację należy wpiąć w istniejący leżak zlokalizowany pod stropem pomieszczenia -01/1. Projektowaną instalację wodociągową wykonać z rur PEX o średnicy DN20 łączonych poprzez zaciskanie. Prowadzić zgodnie z częścią rysunkową. Instalację 4 LUK MEDIA PROJEKT, ul. Kasztelańska 60, 58-314 Wałbrzych tel. (074) 666 55 82, 509 950 590 e-mail: [email protected] Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) – br. instalacje sanitarne wodociągową woda ciepła i zimna prowadzić w bruzdach ścian i podłóg. Dopuszcza się obudowę inst. wodociągowej zabudową z płyt G-K. Na projektowanej instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. 5. Pomieszczenie -01/5 – pomieszczeni gospodarcze A. BRANŻA SANITARNA Instalacja c.o. Projektuje się przełożenie instalacji c.o. zasilającej piony zlokalizowane w obrębie przedmiotowego pomieszczenia. Z uwagi na powyższe istniejąca instalację c.o. (leżak przechodzący przez pomieszczenie -01/5) należy w całości zdemontować wraz z zaworami regulacyjnymi podpionowymi. Projektowaną instalację należy wpiąć w istniejący leżak instalacji c.o. zlokalizowany pod stropem pomieszczenia -01/1. Projektowaną instalację c.o. wykonać z rur stalowych łączonych przez spawanie o średnicy DN25. Instalacje prowadzić zgodnie z częścią rysunkową. Istniejąca armaturę regulacyjną ponownie zamontować na projektowanym odcinku instalacji c.o. Po montażu należy dokonać próby ciśnienia instalacji, płukania oraz regulacji. Na projektowanej instalacji c.o. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. Pozostałą instalację c.o. w obrębie pomieszczania umieścić w „szachtach” zgodnie z wytycznymi branży budowlanej. Instalacja kan. sanit. Istniejącą kan. sanitarną z rur żeliwnych wymienić na rury PVC. U podstawy pionu zamontować rewizję. Pion oraz podejście k.s. zabudować płytą G-K i pomalować. Wykonanie zabudowy wg. wytycznych branży budowlanej 6. Pomieszczenie -01/6 – pomieszczenie gospodarcze A. BRANŻA SANITARNA Bez zmian. 7. Pomieszczenie -01/7 – pomieszczenie gospodarcze A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej Należy wykonać podejście kanalizacji sanitarnej pod pralkę. Projektowaną kan. sanit wykonać z rur i kształtek PVC-U SN 4. Trasa prowadzenia podejścia, średnice oraz miejsce wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Instalacja wodociągowa Projektuje się wykonanie instalacji wodociągowej woda ciepła i zimna do wanny oraz pralek (tylko woda zimna) Projektowaną instalację należy wpiąć w istniejący leżak zlokalizowany pod stropem pomieszczenia 01/1. Projektowaną instalację wodociągową wykonać z rur PEX o średnicy DN20 łączonych poprzez zaciskanie. Prowadzić zgodnie z częścią rysunkową. Przed pralką zamontować zawór odcinający. Na projektowanej instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. 8. Pomieszczenie -01/8 - pralnia A. BRANŻA SANITARNA Instalacja kanalizacji sanitarnej Należy zamontować wannę prostokątną typu PERFEKT o wymiarach 140x70 firmy Koło oraz wykonać podejście kanalizacji sanitarnej. Wannę posadowić na podmurówce z bloczków betonowych o wys. 40cm ponad poziomem posadzki. Całość wanny obudować płytkami ceramicznymi w kolorze i wymiarach dostosowanych do wymagań Zamawiającego. Dodatkowo należy zamontować wpust żeliwny podłogowy dn100 z oraz wykonać podejście kanalizacji sanitarnej. Projektuje się również wymianę podejścia do pralki zlokalizowanej w pomieszczeniu 01/7 oraz pralki zlokalizowanej w pom. 01/8. Projektowaną kan. sanit LUK MEDIA PROJEKT, ul. Kasztelańska 60, 58-314 Wałbrzych tel. (074) 666 55 82, 509 950 590 e-mail: [email protected] 5 Remont pomieszczeń piwnicznych w budynku Administracyjnym i w budynku „Domu Aktora” oraz wymiana instalacji elektrycznej i hydraulicznej na parterze budynku „Domu Aktora” w ramach realizowanego projektu inwestycyjnego „ Modernizacja dziedzińca, placów wewnętrznych i dróg dojazdowych Teatru Dramatycznego im. Jerzego Szaniawskiego zlokalizowanego przy Placu Teatralnym 1 w Wałbrzychu (działka nr 413,415, obr. Nr 27 Śródmieście) – br. instalacje sanitarne wykonać z rur i kształtek PVC-U SN 4. Trasa prowadzenia podejścia, średnice oraz miejsce wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Instalacja wodociągowa Projektuje się wykonanie instalacji wodociągowej woda ciepła i zimna do wanny oraz pralek (tylko woda zimna) Projektowaną instalację należy wpiąć w istniejący leżak zlokalizowany pod stropem pomieszczenia 01/1. Projektowaną instalację wodociągową wykonać z rur PEX o średnicy DN20 łączonych poprzez zaciskanie. Prowadzić zgodnie z częścią rysunkową. Przy wannie zamontować baterię typu Kludi Logo Neo jednouchwytowa bateria natryskowa DN 15 wraz z zestawem natryskowym. Przed pralką zamontować zawór odcinający. Na projektowanej instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. 9. Pomieszczenie -00/8 i 00/9 – parter Dom Aktora A. BRANŻA SANITARNA W miejscu montażu natrysków istniejące miski ustępowe podlegają demontażowi. Z uwagi na zły stan techniczny instalacji wodociągowej zasilającej umywalki, WC zlokalizowane na parterze Domu Aktora przewidzianą jej wymianę. Biały montaż – Natryski - zamontować brodziki półokrągłe typu TAKO 90/16 firmy Cersanit (2szt.) Do przedmiotowych brodzików zamontować kabiny półokrągłe typu INEBA 90 szkło mrożone kółka firmy Cersanit (2szt). Zamontować 2 szt. baterii typu Kludi Logo Neo jednouchwytowa bateria natryskowa DN 15 wraz z zestawem natryskowym (2szt.) Umywalki – zamontować umywalki typu Symfonia 70 firmy Cersanit (2szt.) wraz z postumentem typu symfonia firmy Cersanit (2szt.). Zamontować 2 szt. baterii umywalkowych stojących typu Kludi Logo NEO. Instalacja kanalizacji sanitarnej Należy wykonać podejścia kanalizacji sanitarnej do projektowanych przyborów sanitarnych. Projektowaną kan. sanit wykonać z rur i kształtek PVC-U SN 4. Trasa prowadzenia podejścia, średnice oraz miejsce wpięcia do istniejącej kanalizacji sanitarnej zgodnie z częścią rysunkową. Instalacja wodociągowa Projektuje się wykonanie instalacji wodociągowej woda ciepła i zimna do projektowanych natrysków, umywalek oraz istniejących WC (tylko woda zimna). Projektowaną instalację należy wpiąć w istniejący leżak zlokalizowany pod stropem pomieszczenia 01/1. Projektowaną instalację wodociągową wykonać z rur PEX o średnicy DN20, DN15 łączonych poprzez zaciskanie. Prowadzić zgodnie z częścią rysunkową. Na projektowanej instalacji wodociągowej. zamontować izolację cieplną z PE o gr. 13mm firmy Thermaflex. WYMAGANIA DODATKOWE: Wyczystki kominowe Istniejące wyczystki kominowe wymienić na szczelne o wymiarach 14x21cm w kolorze czarnym we wszystkich pomieszczeniach objętych opracowaniem Opracował: LUK MEDIA PROJEKT, ul. Kasztelańska 60, 58-314 Wałbrzych tel. (074) 666 55 82, 509 950 590 e-mail: [email protected] 6
