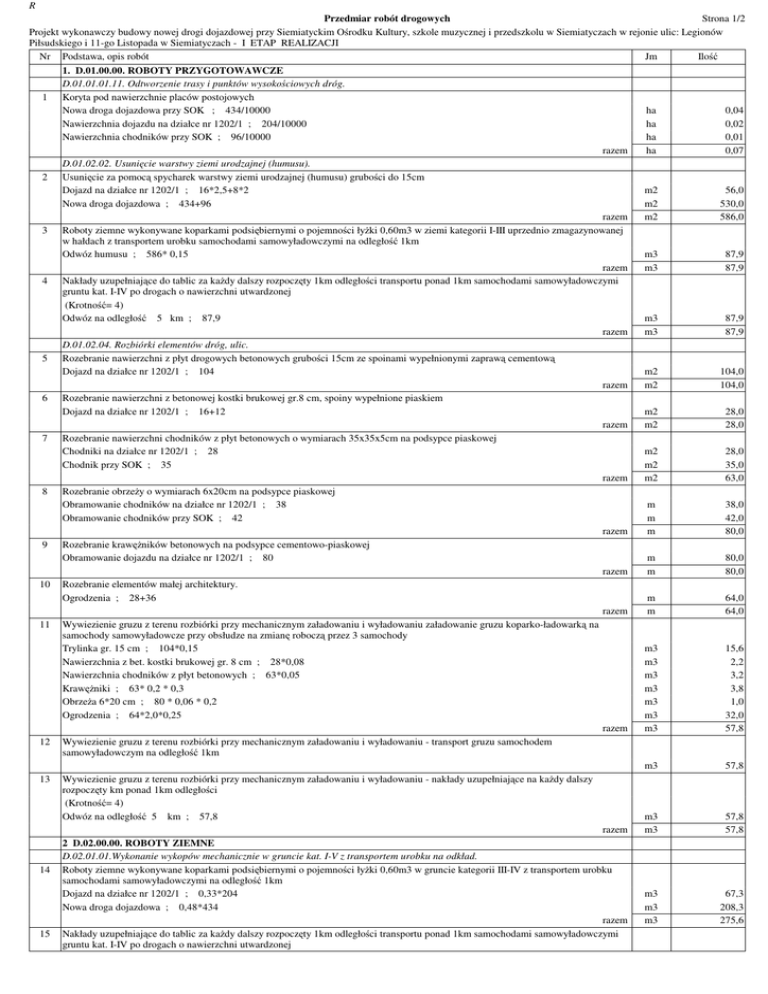

R Przedmiar robót drogowych Strona 1/2 Projekt wykonawczy

R
Strona 1/2
Przedmiar robót drogowych
Projekt wykonawczy budowy nowej drogi dojazdowej przy Siemiatyckim Ośrodku Kultury, szkole muzycznej i przedszkolu w Siemiatyczach w rejonie ulic: Legionów
Piłsudskiego i 11-go Listopada w Siemiatyczach - I ETAP REALIZACJI
Nr Podstawa, opis robót
Jm
Ilość
1. D.01.00.00. ROBOTY PRZYGOTOWAWCZE
D.01.01.01.11. Odtworzenie trasy i punktów wysokościowych dróg.
1 Koryta pod nawierzchnie placów postojowych
Nowa droga dojazdowa przy SOK ; 434/10000
ha
0,04
Nawierzchnia dojazdu na działce nr 1202/1 ; 204/10000
ha
0,02
Nawierzchnia chodników przy SOK ; 96/10000
ha
0,01
razem
ha
0,07
D.01.02.02. Usunięcie warstwy ziemi urodzajnej (humusu).
2 Usunięcie za pomocą spycharek warstwy ziemi urodzajnej (humusu) grubości do 15cm
Dojazd na działce nr 1202/1 ; 16*2,5+8*2
m2
56,0
Nowa droga dojazdowa ; 434+96
m2
530,0
razem
m2
586,0
3 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyŜki 0,60m3 w ziemi kategorii I-III uprzednio zmagazynowanej
w hałdach z transportem urobku samochodami samowyładowczymi na odległość 1km
Odwóz humusu ; 586* 0,15
m3
87,9
razem
m3
87,9
4 Nakłady uzupełniające do tablic za kaŜdy dalszy rozpoczęty 1km odległości transportu ponad 1km samochodami samowyładowczymi
gruntu kat. I-IV po drogach o nawierzchni utwardzonej
(Krotność= 4)
Odwóz na odległość 5 km ; 87,9
m3
87,9
razem
m3
87,9
D.01.02.04. Rozbiórki elementów dróg, ulic.
5 Rozebranie nawierzchni z płyt drogowych betonowych grubości 15cm ze spoinami wypełnionymi zaprawą cementową
Dojazd na działce nr 1202/1 ; 104
m2
104,0
razem
m2
104,0
6 Rozebranie nawierzchni z betonowej kostki brukowej gr.8 cm, spoiny wypełnione piaskiem
Dojazd na działce nr 1202/1 ; 16+12
m2
28,0
razem
m2
28,0
7 Rozebranie nawierzchni chodników z płyt betonowych o wymiarach 35x35x5cm na podsypce piaskowej
Chodniki na działce nr 1202/1 ; 28
m2
28,0
Chodnik przy SOK ; 35
m2
35,0
razem
m2
63,0
8 Rozebranie obrzeŜy o wymiarach 6x20cm na podsypce piaskowej
Obramowanie chodników na działce nr 1202/1 ; 38
m
38,0
Obramowanie chodników przy SOK ; 42
m
42,0
razem
m
80,0
9 Rozebranie krawęŜników betonowych na podsypce cementowo-piaskowej
Obramowanie dojazdu na działce nr 1202/1 ; 80
m
80,0
razem
m
80,0
10 Rozebranie elementów małej architektury.
Ogrodzenia ; 28+36
m
64,0
razem
m
64,0
11 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu załadowanie gruzu koparko-ładowarką na
samochody samowyładowcze przy obsłudze na zmianę roboczą przez 3 samochody
Trylinka gr. 15 cm ; 104*0,15
m3
15,6
Nawierzchnia z bet. kostki brukowej gr. 8 cm ; 28*0,08
m3
2,2
Nawierzchnia chodników z płyt betonowych ; 63*0,05
m3
3,2
KrawęŜniki ; 63* 0,2 * 0,3
m3
3,8
ObrzeŜa 6*20 cm ; 80 * 0,06 * 0,2
m3
1,0
Ogrodzenia ; 64*2,0*0,25
m3
32,0
razem
m3
57,8
12 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu - transport gruzu samochodem
samowyładowczym na odległość 1km
m3
57,8
13 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu - nakłady uzupełniające na kaŜdy dalszy
rozpoczęty km ponad 1km odległości
(Krotność= 4)
Odwóz na odległość 5 km ; 57,8
m3
57,8
razem
m3
57,8
2 D.02.00.00. ROBOTY ZIEMNE
D.02.01.01.Wykonanie wykopów mechanicznie w gruncie kat. I-V z transportem urobku na odkład.
14 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyŜki 0,60m3 w gruncie kategorii III-IV z transportem urobku
samochodami samowyładowczymi na odległość 1km
Dojazd na działce nr 1202/1 ; 0,33*204
m3
67,3
Nowa droga dojazdowa ; 0,48*434
m3
208,3
razem
m3
275,6
15 Nakłady uzupełniające do tablic za kaŜdy dalszy rozpoczęty 1km odległości transportu ponad 1km samochodami samowyładowczymi
gruntu kat. I-IV po drogach o nawierzchni utwardzonej
R
Strona 2/2
Przedmiar robót drogowych
Projekt wykonawczy budowy nowej drogi dojazdowej przy Siemiatyckim Ośrodku Kultury, szkole muzycznej i przedszkolu w Siemiatyczach w rejonie ulic: Legionów
Piłsudskiego i 11-go Listopada w Siemiatyczach - I ETAP REALIZACJI
Nr Podstawa, opis robót
Jm
Ilość
(Krotność= 4)
Odowóz na odległość 5 km ; 275,6
m3
275,6
razem
m3
275,6
4 D.04.00.00. PODBUDOWY
D.04.01.01. Wykonanie koryta wraz z profilowaniem i zagęszaniem podłoŜa w gruncie kat. I-VI, głębokość koryta do 10 cm
16 Profilowanie i zagęszczanie mechaniczne podłoŜa pod warstwy konstrukcyjne nawierzchni w gruncie kategorii II-VI
Przed wykonaniem warstw odsączajacych ; 638
m2
638,0
Przed wykonaniem nawierzchni chodników ; 96+8
m2
104,0
razem
m2
742,0
D.04.02.01. Warstwy odsączające i odcinające.
17 Wykonanie i zagęszczanie warstwy odsączającej z kruszywa w korycie lub na całej szerokości korony, grubość po zagęszczeniu 10cm
Dojazd na działce nr 1202/1 ; 204
m2
204,0
Nowa droga dojazdowa ; 434
m2
434,0
razem
m2
638,0
D.04.03.01. Oczyszczenie warstw konstrukcyjnych mechanicznie
18 Mechaniczne oczyszczenie nawierzchni nieulepszonej
Podbudowa z kruszywa naturalnego ; 638
m2
638,0
Warstwa odsączająca ; 638
m2
638,0
razem
m2
1.276,0
D.04.04.01. Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie.
19 Podbudowy z kruszyw naturalnych, warstwa dolna, grubość warstwy po zagęszczeniu 25cm
Dojazd na działce nr 1202/1 ; 204
m2
204,0
Nowa droga dojazdowa ; 434
m2
434,0
razem
m2
638,0
5 D.05.00.00. NAWIERZCHNIE
D.05.03.23. Nawierzchnia z kostki brukowej betonowej.
20 Nawierzchnia z kostki brukowej 20x10cm, barwy szarej, grubości 8cm, na podsypce cementowo-piaskowej 5 cm.
Dojazd na działce nr 1202/1 ; 204
m2
204,0
Nowa droga dojazdowa ; 434
m2
434,0
razem
m2
638,0
21 Nawierzchnia z kostki brukowej 20x10cm, barwy brązowej, grubości 8cm, na podsypce cementowo-piaskowej 5 cm.
Nawierzchnia chodników przy SOK ; 96
m2
96,0
Nawierzchnia chodników na działce nr 1202/1 ; 8
m2
8,0
razem
m2
104,0
7 D.07.00.00. OZNAKOWANIE DRÓG I URZĄDZENIA BEZPIECZEŃSTWA RUCHU
D.07.02.01. Ustawienie słupków z rur stalowych dla znaków drogowych
22 Słupki z rur stalowych do pionowych znaków drogowych
Słupki fi 70 mm ; 2
szt
2,0
razem
szt
2,0
D.07.02.01. Przymocowanie tarcz znaków drogowych do gotowych słupków
23 Pionowe znaki zakazu, nakazu, ostrzegawcze i informacyjne o powierzchni ponad 0,3m2
szt
2,0
8 D.08.00.00. ELEMENTY ULIC
D.08.01.01. Ustawienie krawęŜników betonowych na ławie betonowej z oporem
24 KrawęŜniki betonowe wystające o wymiarach 15*30cm, z wykonaniem ławy betonowej, na podsypce cementowo-piaskowej
Dojazd na działce nr 1202/1 ; 93+15
m
108,0
Nowa droga dojazdowa ; 283
m
283,0
razem
m
391,0
D.08.03.01. Ustawienie obrzeŜy betonowych
25 ObrzeŜa betonowe o wymiarach 30x8cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową
Dojazd na działce nr 1202/1 ; 6
m
6,0
Nowa droga dojazdowa ; 74
m
74,0
razem
m
80,0
