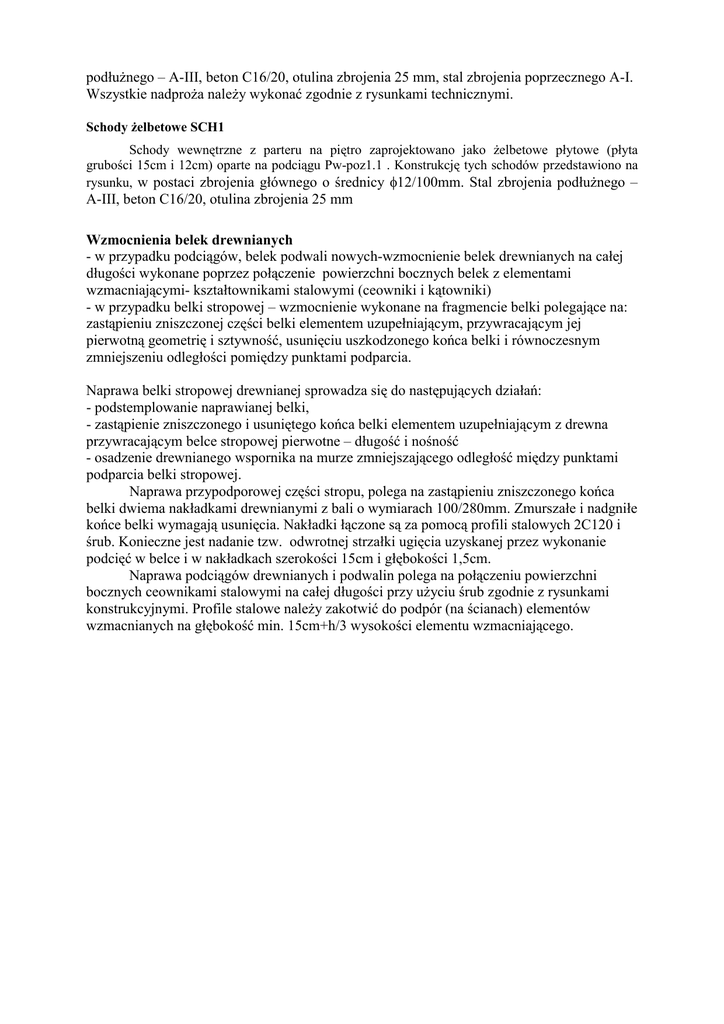

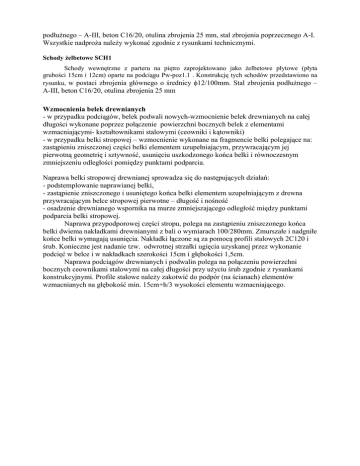

podłuŜnego – A-III, beton C16/20, otulina zbrojenia 25 mm, stal zbrojenia poprzecznego A-I.
Wszystkie nadproŜa naleŜy wykonać zgodnie z rysunkami technicznymi.
Schody Ŝelbetowe SCH1
Schody wewnętrzne z parteru na piętro zaprojektowano jako Ŝelbetowe płytowe (płyta
grubości 15cm i 12cm) oparte na podciągu Pw-poz1.1 . Konstrukcję tych schodów przedstawiono na
rysunku, w postaci zbrojenia głównego o średnicy φ12/100mm. Stal zbrojenia podłuŜnego –
A-III, beton C16/20, otulina zbrojenia 25 mm
Wzmocnienia belek drewnianych
- w przypadku podciągów, belek podwali nowych-wzmocnienie belek drewnianych na całej
długości wykonane poprzez połączenie powierzchni bocznych belek z elementami
wzmacniającymi- kształtownikami stalowymi (ceowniki i kątowniki)
- w przypadku belki stropowej – wzmocnienie wykonane na fragmencie belki polegające na:
zastąpieniu zniszczonej części belki elementem uzupełniającym, przywracającym jej
pierwotną geometrię i sztywność, usunięciu uszkodzonego końca belki i równoczesnym
zmniejszeniu odległości pomiędzy punktami podparcia.
Naprawa belki stropowej drewnianej sprowadza się do następujących działań:
- podstemplowanie naprawianej belki,
- zastąpienie zniszczonego i usuniętego końca belki elementem uzupełniającym z drewna
przywracającym belce stropowej pierwotne – długość i nośność
- osadzenie drewnianego wspornika na murze zmniejszającego odległość między punktami
podparcia belki stropowej.
Naprawa przypodporowej części stropu, polega na zastąpieniu zniszczonego końca
belki dwiema nakładkami drewnianymi z bali o wymiarach 100/280mm. Zmurszałe i nadgniłe
końce belki wymagają usunięcia. Nakładki łączone są za pomocą profili stalowych 2C120 i
śrub. Konieczne jest nadanie tzw. odwrotnej strzałki ugięcia uzyskanej przez wykonanie
podcięć w belce i w nakładkach szerokości 15cm i głębokości 1,5cm.
Naprawa podciągów drewnianych i podwalin polega na połączeniu powierzchni
bocznych ceownikami stalowymi na całej długości przy uŜyciu śrub zgodnie z rysunkami
konstrukcyjnymi. Profile stalowe naleŜy zakotwić do podpór (na ścianach) elementów
wzmacnianych na głębokość min. 15cm+h/3 wysokości elementu wzmacniającego.
OPIS TECHNICZNY BUDYNKU SZOŁY PODSTAWOWEJ W REŃSKIEJ WSI
w zakresie konstrukcji
1. Układ konstrukcyjny obiektu.
Budynek uŜyteczności publicznej to budynek szkoły podstawowej w Reńskiej Wsi
podpiwniczony, piętrowy z dachem dwuspadowym. Wymiary rzutu poziomego w obrysie
wynoszą 21.17 m x 17.44 m, wysokość od poziomu gruntu do kalenicy to 13.65 m.
Projektowany układ konstrukcyjny stanowią: schody wewnętrzne na piętro, wzmocnienia
istniejących podciągów drewnianych stropu nad parterem, wzmocnienia belki drewnianej
podpierającej istniejące schody, wzmocnienia istniejącej belki podwalinowej na strychu,
częściowa wymiana poraŜonej korozją biologiczną belki drewnianej stropowej.
Projekt dostosowany jest do:
- strefy klimatycznej III – wg PN-82/B-02403
- strefy obciąŜenia wiatrowego I – wg PN-77/B-02011,
- strefy obciąŜenia śniegiem II - wg PN-80/B-02010/Az1,
głębokość przemarzania gruntu hz=1,0m - wg PN-82/B-03020,
2. Zastosowane schematy statyczne.
W budynku zastosowano następujące schematy statyczne:
•
Wzmocnienia istniejących belek drewnianych:
a) Wszystkie wzmocnienia belek drewnianych wykonano przy uŜyciu profili
stalowych o schemacie belki jednoprzęsłowej wolnopodpartej.
• Podciąg Ŝelbetowy obliczano jako belki o następujących schematach statycznych:
- Podciąg Ŝelbetowy = belka Pw-poz.1.1 – jako belka wolnopodparta
jednoprzęsłowa
•
Schody Ŝelbetowe płytowe.
3. ZałoŜenia przyjęte do obliczeń statycznych.
Podstawowe załoŜenia przyjęte do obliczeń statycznych:
ObciąŜenia środowiskowe:
- Śnieg wg PN-80/B-02010/Az1:
II strefa obciąŜenia śniegiem - przyjmuję do obliczeń dane qk=0.9 kN/m2
- Wiatr wg. PN-77/B-02011:
Obiekt znajduje się w pierwszej strefie obciąŜenia wiatrem.
- ObciąŜenia uŜytkowe
4. Podstawowe wyniki obliczeń
Podciągi = belki Pw 1.1:
Belki Ŝelbetowe w projektowanym budynku posiadają wymiary 25 cm x 35 cm. Są one
zbrojone prętami w postaci zbrojenia głównego o średnicy φ12. Strzemiona φ6. Stal zbrojenia
