Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie

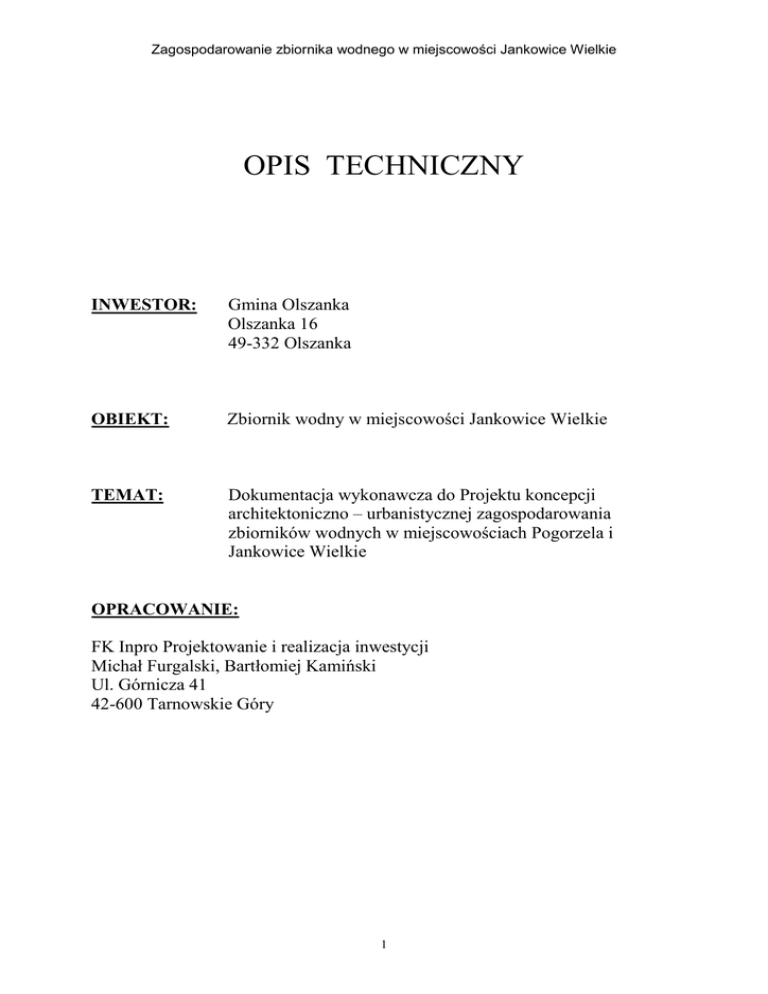

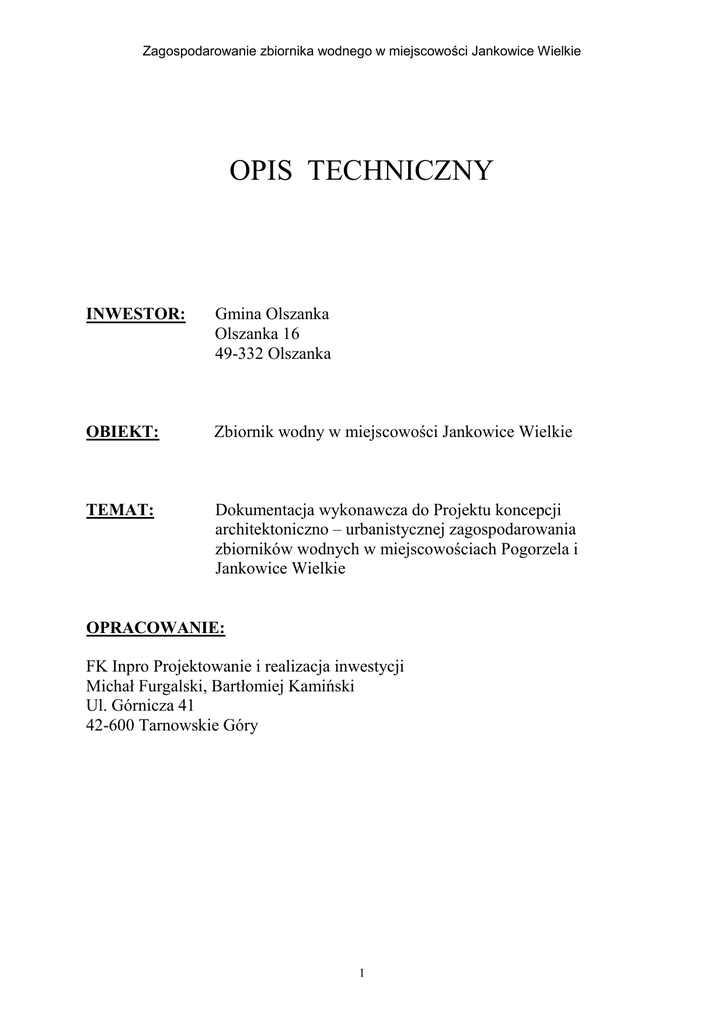

OPIS TECHNICZNY
INWESTOR:
Gmina Olszanka
Olszanka 16
49-332 Olszanka
OBIEKT:
Zbiornik wodny w miejscowości Jankowice Wielkie
TEMAT:
Dokumentacja wykonawcza do Projektu koncepcji
architektoniczno – urbanistycznej zagospodarowania
zbiorników wodnych w miejscowościach Pogorzela i
Jankowice Wielkie
OPRACOWANIE:
FK Inpro Projektowanie i realizacja inwestycji
Michał Furgalski, Bartłomiej Kamiński
Ul. Górnicza 41
42-600 Tarnowskie Góry
1
Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie
1. PODSTAWA OPRACOWANIA
•
zlecenie
na
wykonanie
projektu
wykonawczego
do
projektu
koncepcji
architektoniczno – urbanistycznej zagospodarowania zbiorników wodnych w
miejscowościach Pogorzela i Jankowice Wielkie,
•
koncepcja architektoniczno
–
urbanistyczna zagospodarowania turystycznego
zbiorników wodnych w Gminie Olszanka,
•
obowiązujące normy, przepisy techniczno - budowlane oraz zasady wiedzy
technicznej,
2. PRZDMIOT I ZAKRES OPRACOWANIA
•
Przedmiotem opracowania jest dokumentacja wykonawcza do projektu koncepcji
architektoniczno – urbanistycznej zagospodarowania zbiorników wodnych.
Niniejszy projekt obejmuje:
•
Opis techniczny
•
Rysunki konstrukcyjne
•
Kosztorys
Kosztorys sporządzony na podstawie cenników Sekocenbud z I kwartału 2011r.
2
Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie
3. OGÓLNA CHARAKTERYSTYKA OBIEKTU
Zbiornik w Jankowicach Wielkich posiada suche dno, otoczony jest betonową opaską o
wysokości do 1,30m. Ma on powierzchnię 750m2. Szczegółowe informacje charakteryzujące
zbiornik są dostępne w koncepcji architektoniczno-urbanistycznej zagospodarowania
zbiorników wodnych w Gminie Olszanka.
Od strony północnej zbiornik posiada wykonaną kilka lat temu ścianę, która pozostaje bez
zmian. Strona południowa i zachodnia posiadają ściany w dobrym stanie technicznym, z
widocznymi ubytkami tynku, które naleŜy uzupełnić. Jedynie ściana wschodnia posiada
spękania oraz rozwarstwienia, dlatego teŜ naleŜy wykonać nowy cokół betonowy (przy
istniejącym, zniszczonym cokole).
Znajdujący się w południowo-wschodnim naroŜniku zbiornika, dodatkowy zbiornik naleŜy
otoczyć ścianą oporową, a jego powierzchnię obsypać, zagęścić i obsiać trawą, bądź wyłoŜyć
płytami granitowymi. Powierzchnię górną powstałej w ten sposób wysepki dorównać do
poziomu górnego cokołu betonowego i ścian oporowych.
3
Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie
4. ZAKRES PRAC
4.1
ZBIORNIK W JANKOWICACH WIELKICH
o Roboty ziemne na dnie zbiornika – usunięcie do 40cm warstwy osadu wraz z częścią
korzenna z powierzchni całego zbiornika, plantowanie (wyrównanie) powierzchni dna
zbiornika (750m2),
Po usunięciu ziemi roślinnej, powierzchnię dna zbiornika naleŜy wyrównać, aby
uzyskać jednakowy poziom dna. Wykop wykonać do głębokości 1,20m poniŜej
poziomu powierzchni górnej odnowionego cokołu betonowego od str. północnej,
o Usunięcie 0,10m warstwy gruntu w dnie zbiornika o powierzchni 10m x 20m pod
lodowisko,
o Wykonanie 10cm podsypki z zagęszczonego piasku pod płyty betonowe układane na
dnie zbiornika,
o Dno zbiornika wyłoŜone płytami betonowymi 50x50x7cm, spoiny pomiędzy płytami
wykonane z zaprawy cementowo-wapiennej z dodatkiem środka uszczelniającego, dla
zabezpieczenia przenikania wody i wypłukiwania zaprawy w momencie gdy w
zbiorniku znajdowała się będzie woda.
o Uszczelnienie dna zbiornika geomembraną PEHD o zerowej przepuszczalności, aby
zapobiec przesiąkaniu wody przez dno zbiornika. Geomembrana powinna być
układana na zakład, którego szerokość powinna wynosić 10-15cm.
Poszczególne płaty łączyć za pomocą zgrzewania.
PodłoŜe pod warstwę z geomembrany powinno być oczyszczone z elementów
mogących powodować jej przebicie. PodłoŜe naleŜy wykonać z warstwy zagęszczonego
piasku (10cm).
Na warstwę uszczelniającą dodatkowo 5cm warstwa piasku (dodatkowa warstwa
ochronna dla geomembrany).
Zamiast warstwy geomembrany moŜna zastosować tańszy wariant w postaci folii PCV.
Warstwy podłoŜa pod folię PCV takie same jak w przypadku geomembrany.
4
Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie
Po konsultacji z dr Ireneuszem Malikiem zachodzi podejrzenie, Ŝe projektowane na
prośbę Inwestora całkowite uszczelnienie dna zbiornika moŜe być rozwiązaniem
niekorzystnym, ze względu na moŜliwość wystąpienia podstopień okolicznych domów.
o Ściany oporowe dookoła zapasowego zbiornika znajdującego się w południowowschodnim naroŜniku – ściany grubości 15cm, podstawa ściany grubości 40cm.
Ściana wykonana z betonu C20/25. Zbrojona prętami głównymi Ø12 (stal A-III) oraz
rozdzielczymi Ø8. Pręty główne ściany w rozstawie co 24cm, natomiast podstawy co
12cm. Ściana fundamentowa posadowiona poniŜej poziomu przemarzania gruntu, w
tym przypadku min na głębokości 0,80 m p.p.t., na podkładzie z chudego betonu gr.
10cm. Grubość otuliny prętów zbrojeniowych c=0,05m ( w miejscu styku konstrukcji
z gruntem, w pozostałych przypadkach c=0,03m).
Wykonany wykop pod ściany oporowe naleŜy wypełnić piaskiem średnim, piasek
zagęszczać warstwami, aŜ do osiągnięcia zagęszczenia gruntu o ID=0,67 (stopień
zagęszczenia).
Powierzchnię górną naleŜy obsypać, wyrównać, zagęścić i obsiać trawą.
Do wyłoŜenia powierzchni zbiornika moŜna wykorzystać znajdujące się w posiadaniu
Inwestora płyty granitowe, które naleŜy ułoŜyć na podsypce zagęszczonego piasku, do
poziomu górnej powierzchni ściany oporowej.
Wykonanie ściany oporowej wg szczegółowej dokumentacji wykonawczej.
o Od strony wschodniej istniejący cokół betonowy posiada liczne pęknięcia i
rozwarstwienia, dlatego teŜ naleŜy go wzmocnić poprzez wykonanie dodatkowego
cokołu betonowego wykonanego z betonu C20/25, posadowionego poniŜej poziomu
przemarzania gruntu (min. 0,80m p.p.t.). Istniejący oraz nowy cokół dorównać do
poziomu odnowionego cokołu od strony północnej.
Wykonanie
dodatkowego
cokołu
betonowego
wykonawczej.
5
wg
szczegółowej
dokumentacji
Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie
o Ściana północna pozostaje bez zmian ze względu na wykonany niedawno nowy mur
oporowy. Strona zachodnia i południowa są w dobrym stanie technicznym, dlatego teŜ
proponuje się jedynie ich renowację ( oczyszczenie, skucie luźnych i odpadających
tynków, uzupełnienie ubytków, oraz ponowne połoŜenie tynku),
o Ogrodzenie – z siatki ocynkowanej wysokości 1,25m na słupkach stalowych od strony
południowej, wschodniej i zachodniej (ogrodzenie od strony północnej bez zmian).
Fundamenty pod słupki ogrodzenia o wymiarach 0,20x0,20x0,50m, posadowione na
głębokości 0,50m p.p.t. wykonane z betonu C15/20. W ogrodzeniu przewiduje się
wykonanie bramy wraz z furtką,
o Zejście do zbiornika – wykształtowane w skarpie schody. Schody na dno zbiornika
moŜna wykonać z płyt granitowych (będących w posiadaniu Inwestora) na
wykształtowanej skarpie i wykonanym wcześniej podkładzie betonowym,
o Mała architektura – elementy małej architektury – wg opracowanej koncepcji
architektoniczno – urbanistycznej zagospodarowania,
o Wszystkie wpusty rur kanalizacji burzowej powinny zostać zachowane i jeśli zachodzi
taka potrzeba odnowione. NaleŜy takŜe w przypadku zaistnieniu takiej konieczności
naleŜy przywrócić droŜność w obrębie poszczególnych wpustów.
Elementy konstrukcyjne naleŜy wykonać z dokumentacją wykonawczą.
6
Zagospodarowanie zbiornika wodnego w miejscowości Jankowice Wielkie
5. PRZEPISY BHP PODCZAS WYKONYWANIA ROBÓT
Podczas
realizacji
robót
Wykonawca
będzie
przestrzegać
przepisów
dotyczących
bezpieczeństwa i higieny pracy.
W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w
warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich
wymagań sanitarnych.
Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz
sprzęt i odpowiednią odzieŜ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz
dla zapewnienia bezpieczeństwa publicznego.
Kierownik budowy przed rozpoczęciem robót sporządzi lub zapewni sporządzenie zgodnie z
art. 21 ustawy Prawo budowlane, planu bezpieczeństwa i ochrony zdrowia zwanego „planem
bioz” na podstawie otrzymanej dokumentacji projektowej oraz ogólnie obowiązujących aktów
prawnych.
6. UWAGI KOŃCOWE
1.
Wszelkie roboty budowlano - montaŜowe wykonać zgodnie z „Warunkami
technicznymi wykonania i odbioru robót budowlano - montaŜowych” ITB.
2.
Przebieg robót powinien odbywać się zgodnie z obowiązującymi przepisami BHP i
ppoŜ., pod nadzorem osób uprawnionych do kierowania robotami budowlanymi.
3.
Przy wykonywaniu robót budowlanych naleŜy stosować materiały dopuszczone do
obrotu
i
powszechnego
lub
jednostkowego
stosowania
w budownictwie wg aktualnie obowiązujących szczegółowych przepisów.
ZAŁĄCZNIKI:
o Rysunek PW-002 – Przekroje, szczegóły konstrukcyjne – Jankowice Wielkie
o Rysunek PW-003 – Ściana oporowa M1- Jankowice Wielkie
o Rysunek PW-003 – Rzut zbiornika w Jankowicach Wielkich
o Kosztorys inwestorski zbiornika w Jankowicach Wielkich
