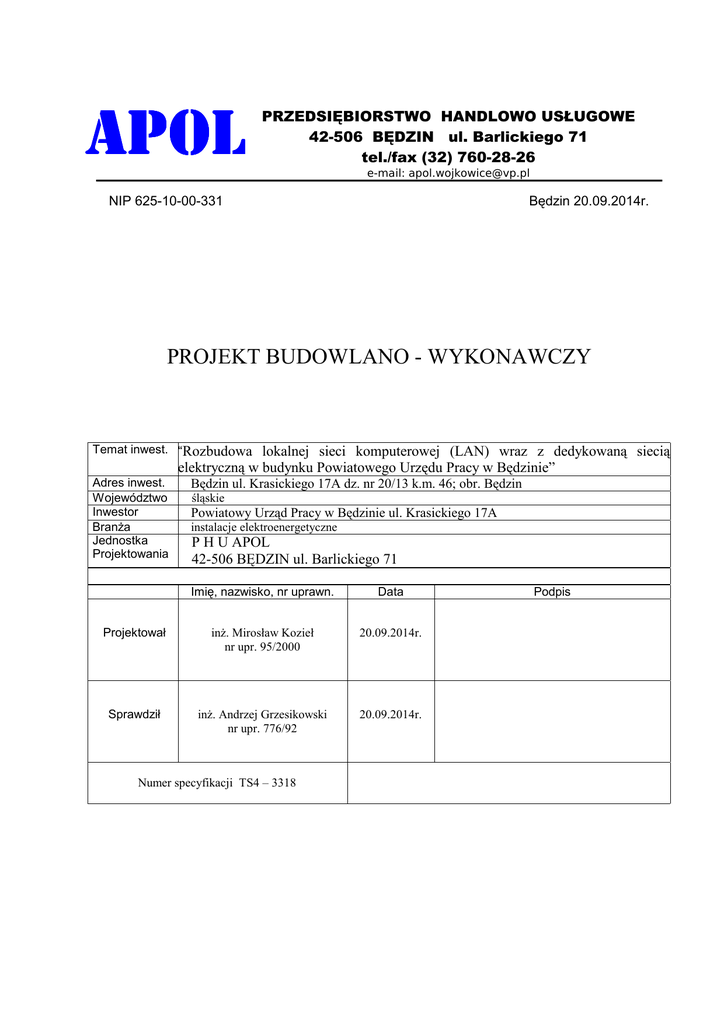

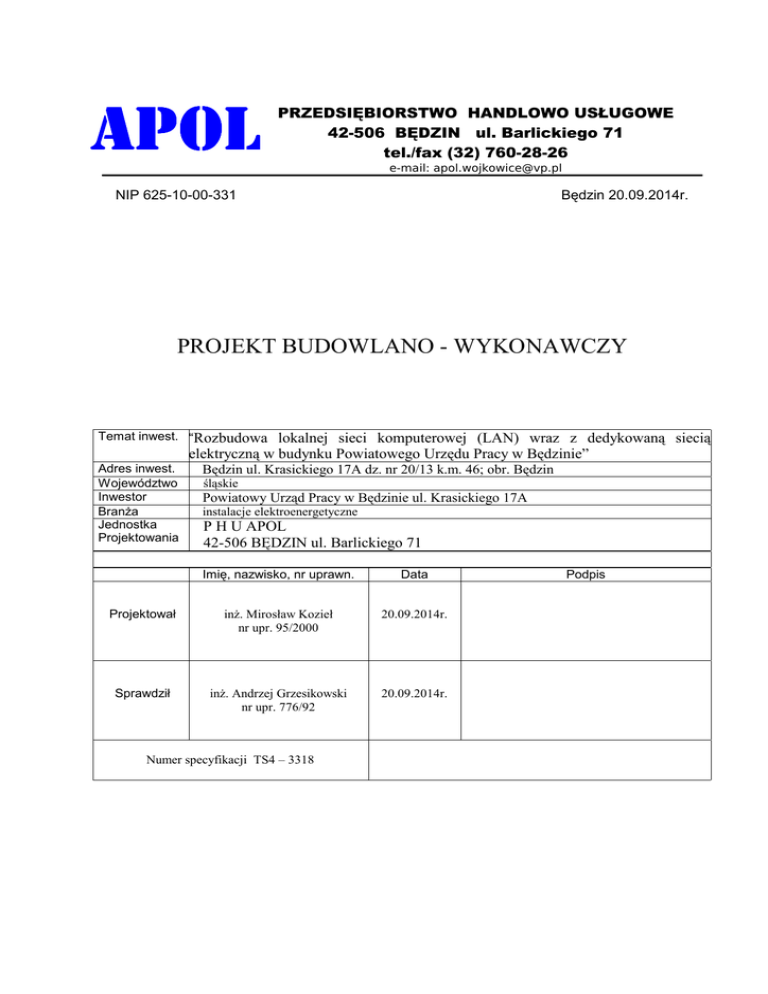

APOL
PRZEDSIĘBIORSTWO HANDLOWO USŁUGOWE
42-506 BĘDZIN ul. Barlickiego 71
tel./fax (32) 760-28-26
e-mail: [email protected]
NIP 625-10-00-331
Będzin 20.09.2014r.
PROJEKT BUDOWLANO - WYKONAWCZY
Temat inwest. “Rozbudowa
lokalnej sieci komputerowej (LAN) wraz z dedykowaną siecią
elektryczną w budynku Powiatowego Urzędu Pracy w Będzinie”
Adres inwest.
Województwo
Inwestor
Branża
Jednostka
Projektowania
Będzin ul. Krasickiego 17A dz. nr 20/13 k.m. 46; obr. Będzin
śląskie
Powiatowy Urząd Pracy w Będzinie ul. Krasickiego 17A
instalacje elektroenergetyczne
P H U APOL
42-506 BĘDZIN ul. Barlickiego 71
Imię, nazwisko, nr uprawn.
Data
Projektował
inż. Mirosław Kozieł
nr upr. 95/2000
20.09.2014r.
Sprawdził
inż. Andrzej Grzesikowski
nr upr. 776/92
20.09.2014r.
Numer specyfikacji TS4 – 3318
Podpis
2
Będzin 24 września 2014r.
OŚWIADCZENIE
Projekt budowlany “Rozbudowa lokalnej sieci komputerowej (LAN) wraz z dedykowaną
siecią elektryczną w budynku Powiatowego Urzędu Pracy w Będzinie” został sprawdzony i
uznany za sporządzony prawidłowo zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo
budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz. 2016) ( Zmiany: Dz. U. z 2004 r.
Nr 6, poz. 41, Nr 92, poz. 881, Nr 93, poz. 888 i Nr 96, poz. 959) oświadczam ,że projekt
został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej
.
3
ZAWARTOŚĆ OPRACOWANIA
1. Strona tytułowa
2. Oświadczenie
3. Zawartość opracowania
4. Uprawnienia budowlane projektanta
5. Zaświadczenie projektanta ze Śląskiej Okręgowej Izby Inżynierów Budownictwa
6. Uchwała nr XLVI/855/2009 Rady Miejskiej Będzina z dnia 30.11.2009r.
II. PROJEKT BUDOWLANY
1. Opis techniczny
2. Zestawienie podstawowych materiałów
3. Materiały techniczne
4. Informacja BiOZ
III CZĘŚĆ RYSUNKOWA
1. Plan sytuacyjny
2. Rzut piwnic – instalacja LAN 1 : 100
3. Rzut parteru – instalacja LAN skala 1 : 100
4. Rzut I piętra – instalacja LAN skala 1 : 100
5. Rzut I piętra – instalacja elektryczna skala 1 : 100
6. Schemat instalacji elektrycznej dedykowanej wraz z tablicą TP1
7. Schemat blokowy projekt. Sieci komputerowej (LAN)
8. Wyposażenie szafy rack 19' 15U – punkt dystrybucyjny PD
9. Zespół gniazd GL i DATA
rys. nr E-01
rys. nr E-02
rys. nr E-03
rys. nr E-04
rys. nr E-05
rys. nr E-06
rys. nr E-07
rys. nr E-08
rys. nr E-09
4
OPIS TECHNICZNY
1. PODSTAWA OPRACOWANIA
Podstawą niniejszego opracowania jest rozbudowa struktury logicznej sieci komputerowej w budynku
Powiatowego Urzędu Pracy w Będzinie.
Niniejsze opracowanie jest realizowane na podstawie umowy zawartej między Powiatowym Urzędem
Pracy w Będzinie a Przedsiębiorstwem Handlowo Usługowym APOL zawartej w dniu 14.08.2014r.
Nr PUP.172.43.2014.JS.
Podstawę merytoryczną opracowania stanowią:
– rzuty przedmiotowego obiektu.
– program funkcjonalno-użytkowy wykonania sieci LAN
– wizja lokalna w obiekcie
2. ZAKRES PROJEKTU
1.1. Instalacja komputerowa LAN
1.2. Instalacja elektryczna dedykowana
1.3. Zabudowa punktu dystrybucyjnego – szafa PD
1.4. Zabudowa tablicy rozdzielczej TK
1.5. Wymiana tablicy rozdzielczej TP1
1.6. Ochrona przeciwporażeniowa
3. ZAŁOŻENIA I NORMY PROJEKTOWE
Obowiązujące obecnie normy dotyczące okablowania strukturalnego i zasilania to:
1. PN-EN 50173-1:2004 oraz ISO/IEC 11801:2002
Wymienione normy zawierają podstawowe zalecenia dotyczące instalowania okablowania ekranowanego i
nieekranowanego. Dokładnie definiują parametry transmisyjne i fizyczne zainstalowanych torów
miedzianych i światłowodowych w okablowaniu pionowym i poziomym.
2. PN-EN 50174-1:2002
„Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości.”
Norma zawiera informacje, którymi należy się kierować, aby zapewnić prawidłowe funkcjonowanie sieci
okablowania. Określa rodzaje kabli i złącz oraz miejsce ich stosowania dla zapewnienia najwyższej
trwałości budowanej sieci. Wprowadza ona zalecenia odnośnie planowania i instalowania sieci,
oznaczania testów oraz napraw eksploatacyjnych.
3. PN-EN 50174-2:2002
„Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz
budynków.”
Norma zawiera szczegółowe opisy dotyczące planowania oraz instalacji ekranowego i
nieekranowanego okablowania strukturalnego miedzianego oraz światłowodowego.
4. PN-EN 50310:2002
„Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem
informatycznym.”
Norma definiuje sposoby budowy sieci zasilającej prądu stałego oraz zmiennego.
5. PN-EN 50346:2002
„Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania” .
Norma opisuje sposoby testowania sieci okablowania strukturalnego.
6. PN-IEC 60364-1
„Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe” .
4. OPIS OBIEKTU
Przedmiotowa rozbudowa instalacji komputerowej LAN i instalacji elektrycznej dedykowanej dla potrzeb
zasilania komputerów będzie realizowana na pierwszym piętrze budynku przy ul. Krasickiego 17a w
Będzinie.
Pierwsze piętro budynku j.w. jest adaptowane na potrzeby biurowe Powiatowego Urzędu Pracy w
Będzinie. Pierwotnie przedmiotowe pomieszczenia były wykorzystywane na potrzeby oświatowe.
5
Teren na którym znajduje się budynek jest objęty miejscowym planem zagospodarowania terenu
przestrzennego miasta Będzin dzielnica Śródmieście pod symbolem 8UP (usługi publiczne).
5. CHARAKTERYSTYKA ZADANIA
Przyjęto że rozbudowywana sieć komputerowa spełniać będzie wymogi standardu okablowania
strukturalnego kategorii 7 i wykonana będzie w standardzie EIA/TIA-568B za pomocą osprzętu
pasywnego ekranowanego.
Połączenia w pomieszczeniach biurowych wykonane będą za pomocą skrętki ekranowanej FTP 4parowej 7 kategorii.
Jako nowy punkt dystrybucyjny (PD) projektuje się szafę rack 15U w pomieszczeniu nr 6 na I piętrze
budynku.
Prowadzenie tras kablowych w obrębie ciągów komunikacyjnych i w pomieszczeniach biurowych
prowadzić w korytach elektroinstalacyjnych PVC z przegrodą przy sufitach.
Gniazda logiczne GL montować w kanałach elektroinstalacyjnych na wysokości ok. 85cm od podłogi tak
aby znajdowały się nad blatem biurek.
W tych samych kanałach PVC lecz oddzielone od części instalacji komputerowej projektuje się instalację
elektryczną dedykowaną dla zasilania komputerów i drukarek.
Instalacja elektryczna dedykowana będzie zasilana z projektowanej tablicy TK w obudowie RN 4x12
modułów umiejscowionej w pomieszczeniu nr na piętrze.
Gniazda DATA będą montowane w kanale instalacyjnym obok gniazd logicznych.
Projekt zakłada wymianę tablicy rozdzielczej TP1 znajdującej się na korytarzu na pierwszym piętrze.
Oprócz istniejących obwodów z przedmiotowej tablicy projektuje się zasilić tablicę TK.
Punkt Dystrybucyjny PD będzie zasilany z tablicy TK.
Zakłada się że nowa sieć nie będzie ingerować w istniejące elementy sieci strukturalnej znajdujące się na
parterze i w piwnicy objęte gwarancją producenta.
1) PUNKT DYSTRYBUCYJNY PD
W pomieszczeniu nr 6 na pierwszym piętrze projektuje się Punkt Dystrybucyjny PD zlokalizowany w szafie
rack-owej 19' 15U.
W szafie należy zabudować patch panele i pozostały sprzęt pasywny oraz sprzęt aktywny :
- przełącznik 48 portowy – 2szt.
- UPS wysokość U2 – 1szt.
Obudowę szafy należy uziemić.
2) GNIAZDA LOGICZNE
W całej sieci logicznej przyjęto jeden typ punktu logicznego zwanego dalej GL, podwójne gniazdo
ekranowane RJ45 kat. 7 (2xRJ45).
W celu identyfikacji zastosowano numerację GL od 01 do 84, linie są opisane poprzez nr GL i numer linii w
danym GL (np. 01/02 oznacza drugą linię w GL nr 1) a lokalizacja W PD określona jest poprzez
określenie numeru Patch Panela i numeru portu w Patch Panelu (np. 1-01 oznacza że dana linia
zakończona jest na pierwszym Patch Panelu w porcie nr 1) i opisana na polu opisowym Patch Panela
analogicznie jak gniazda logiczne.
3) OKABLOWANIE SIECI STRUKTURALNEJ
Cała sieć strukturalna będzie wykonana skrętką 4-parową 7 kategorii typu S/FTP kat. 7 LSOH prowadzonej w
kanałach elektroinstalacyjnych jak opisano wyżej.
Kable będą zakończone modułem keystone RJ45 kat. 6a.
4) INSTALACJA ELEKTRYCZNA DEDYKOWANA
Instalacja elektryczna dla zasilania komputerów i drukarek będzie wykonana przewodem typu YDY 3x2,5mm 2
prowadzonym w kanałach instalacyjnych. Zasilana będzie z tablicy rozdzielczej TK przeznaczonej
wyłącznie dla instalacji dedykowanej i zasilania Punktu Dystrybucyjnego PD.
Każdemu stanowisku roboczemu będą przypisane dwa gniazda z uziemieniem dedykowane DATA
zabudowane w kanale instalacyjnym.
6
5) OCHRONA PRZECIWPORAŻENIOWA I PRZECIWPRZEPIĘCIOWA
Dla instalacji elektrycznej odbiorczej zastosować szybkie wyłączenie zasilania.
Dla zapewnienia ochrony przeciwporażeniowej dodatkowej (przed dotykiem pośrednim) należy
zrealizować w instalacji odbiorczej dostatecznie szybkie wyłączenie zagrożenia w instalacji odbiorczej
podmiotów przyłączanych.
W związku z powyższym w instalacji odbiorczej należy przewidzieć wyłączniki różnicowo-prądowe o działaniu
bezpośrednim i prądzie wyzwalającym ∆In = 30 mA.
W budynku winna być główna szyna wyrównawcza “GSW” do której należy połączyć wszystkie uziemione
obce masy metalowe ( np. rurociągi, metalowe instalacje c.o. wod-can i konstr. metalowe budynku)
oraz przewód “PE”.
Jako ochronę przeciwprzepięciową należy zastosować w instalacji odbiorczej budynku ograniczniki przepięć
klasy C zamontowane w rozdzielnicy TK. Ograniczniki przepięć uziemić przewodem typu LgY 16mm 2
prowadzonym w kanale instalacyjnym do pomieszczenia nr 02 w piwnicy (serwerownia) gdzie należy
go podłączyć do uziemienia.
6. WYTYCZNE REALIZACJI.
1. Punkt Dystrybucyjny PD wykonać w szafie wiszącej, natynkowo.
2. Tablicę TP1 wykonać podtynkowo w miejscu istniejącej tablicy rozdzielczej.
3. Przy próbie izolacji należy bezwzględnie odłączyć wszystkie urządzenia.
4. Szczegółowe uwagi do montażu, uruchomienia i eksploatacji sprzętu określają DTR.
5. Całość robót związanych z instalacją komputerową i elektryczną należy wykonać zgodnie z
obowiązującymi normami i przepisami.
7
7. OBLICZENIA TECHNICZNE
ZASILANE Z TABLICY “TK”
Lp.
Nazwa urządzenia
(kW)
1
2
1.
Gniazda sieci dedykowanej – 9 obwodów
2.
Punkt dystrybucyjny PD
3
33,6
1,5
RAZEM
35,1
1.2. Moc szczytowa - jednoczesna
P = Pj x kj = 35,1kW x 0,9 = 31,59kW
1.3. Prąd szczytowy.
P
Imax =
√ 3 xU x cos ϕ
=
31590W
√ 3 x 400V x 0,95
= 48,05A
Dobiera się przewód zasilający YKY 5 x 16 mm2, Iz = 94 [A] oraz wyłącznik nadprądowy 50A w tablicy TP1.
In = 50[A] > 48,05 [A]
IB < IN < IZ
48,05 [A] <50 [A] < 94 [A] ⇒ war. normy spełniony
8
ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW
Lp.
1
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
1
Wyszczególnienie
2
PUNKT DYSTRYBUCYJNY „PD“
Szafa dystrybucyjna RACK 19' 15U gębokość 500mm wisząca
Switch HP ProCurve 2900-48G z 48 portami
UPS CyberPower PR1500 2U
Organizator kabli 1U, uchwyty plastik, czarny
Ramka Patch Panel kat. 6, ramka 24 p.
INSTALACJA LAN
Kanał elektroinstalacyjny BRP 65130 65x130mm z przegrodą, pokrywą i narożnikami
Kanał elektroinstalacyjny BRP 65100 65x100mm z przegrodą, pokrywą i narożnikami
Kabel CobLan 800MHz S/FTP kat. 7 LSOH
Gniazdo informatyczne 2xRJ45 kat. 6
Ramka do osprzętu 45x45mm
Moduł keystone RJ45 STP kat. 6a
INSTALACJA ELEKTRYCZNA DEDYKOWANA
Rozdzielnica TK w obudowie RN 4x12 z wyposażeniem wg schematu
Przewód YDY 3 x 2,5mm2
Rozgałęźnik izolowany 2,5mm2
Gniazdo z uziemieniem DATA podójne
Ramka do osprzętu 2x(45x45mm)
INSTALACJA ELEKTRYCZNA ZASILAJĄCA
Tablica TP1 z wyposażeniem wg schematu
Przewód YKY 5 x 16mm2
Przewód YDY 3 x 2,5mm2
Rurka elektroinstalacyjna RL28
Rurka elektroinstalacyjna RL18
INSTALACJA UZIEMIAJĄCA
Przewód LgY 16mm2
j.m.
3
Ilość
4
szt.
szt.
szt.
szt.
szt.
1
2
1
4
4
mb
mb
mb
szt.
szt.
szt.
170
210+56
=266
3100
42
42
164
kpl.
mb
szt.
szt.
szt.
1
550
252
42
42
kpl.
mb
mb
mb
mb
1
6
5
6
5
mb
80
j.m.
3
Ilość
4
kpl.
1
ZESTAWIENIE MATERIAŁÓW Z DEMONTAŻU
Lp.
1
1.
Wyszczególnienie
2
Tablica bezpiecznikowa TB
9
Informacja do planu BIOZ
Kierownik budowy zobowiązany jest do wykonania szczegółowego planu BIOZ z uwzględnieniem dokładnych
procedur postępowania na budowie w razie zagrożeń bezpieczeństwa zdrowia.
Dla prac objętych niniejszym projektem:
1. Zakres robót.
Obejmuje:
- montaż instalacji komputerowej LAN i dedykowanej instalacji elektrycznej, podłączenie urządzeń, montaż
szafy dystrybucyjnej oraz tablic rozdzielczych, wykonanie pomiarów, odbiór robót w budynku.
2. Wykaz istniejących obiektów budowlanych.
Przedmiotowy budynek jest budynkiem istniejącym.
3. Elementy zagospodarowania terenu mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi.
brak
4. Przewidywane zagrożenia podczas realizacji robót.
Podczas przeprowadzania prac przewiduje się skalę zagrożenia ludzi:
- istnieje niebezpieczeństwo drobnych urazów spowodowanych używanymi narzędziami, porażenie prądem
przy eksploatacji elektronarzędzi, upadek z wysokości podczas eksploatacji rusztowań.
Zakłada się, że powyższe elementy ewentualnego zagrożenia zdrowia ludzi zostaną wyeliminowane przez:
- wcześniejsze przeprowadzenie odpowiedniego instruktażu
- bezwzględne przestrzeganie przepisów BHP w tym stosowanie środków ochrony osobistej oraz odzieży
ochronnej i roboczej
- używanie tylko kompletnych i atestowanych systemów rusztowań
- podłączenie do istniejących instalacji tylko w stanie beznapięciowym
5. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych.
Teren w miejscu prowadzenia prac należy zabezpieczyć przez odpowiednie oznakowanie i ogrodzenie na
czas prowadzenia robót budowlanych
6. Przeprowadzenie instruktażu pracowników.
Kierownik budowy zobowiązany jest do:
- przeprowadzenia przed rozpoczęciem robót budowlanych podstawowego i ogólnego instruktażu wszystkich
pracowników w zakresie BIOZ
- przeprowadzenia przed rozpoczęciem robót związanych z zagrożeniem bezpieczeństwa i zdrowia
szczegółowego instruktażu w zakresie BIOZ grup pracowników wykonujących dane roboty
7. Przechowywanie materiałów budowlanych przeznaczonych do realizacji inwestycji.
Ze względu na brak możliwości wydzielenia zaplecza materiały przechowywać w kontenerze wykonawcy lub
sukcesywnie dowozić na plac budowy we właściwym czasie.
8. Narzędzia budowlane przeznaczone do realizacji inwestycji.
Jak wyżej
9. Dokumentacja projektowa.
Dokumentacja projektowa, DTR urządzeń oraz inne materiały niezbędne do prawidłowego wykonania robót
winny być zabezpieczone przed zniszczeniem oraz osobami trzecimi na terenie budowy.
