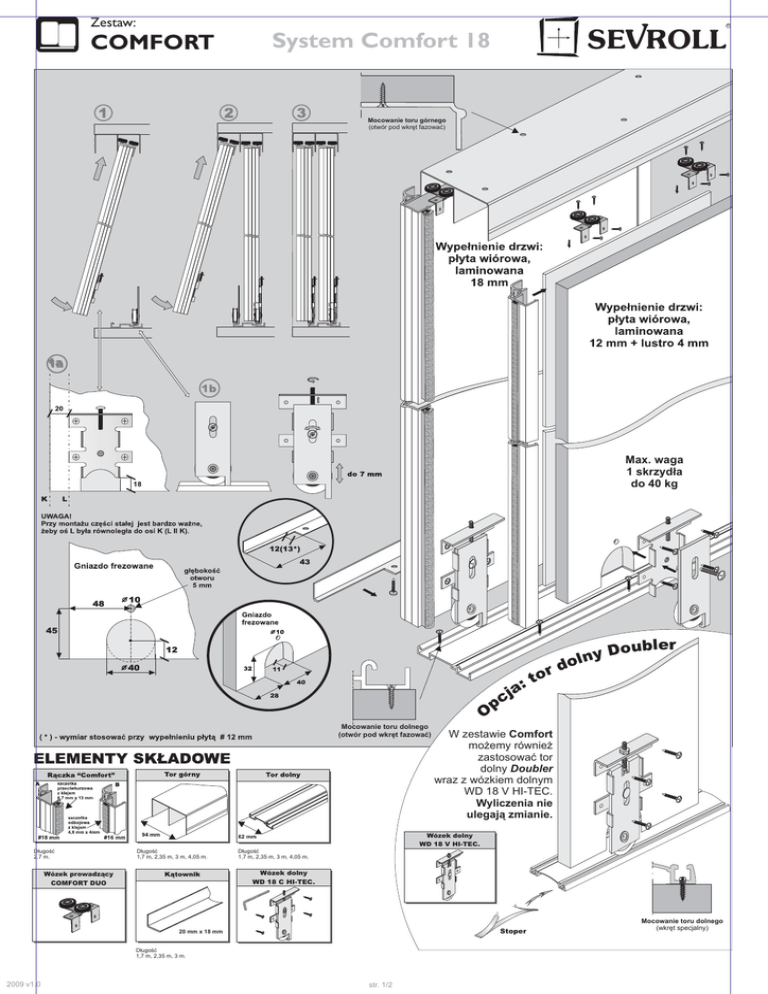

System Comfort 18

Zestaw:
COMFORT
R
System Comfort 18
Mocowanie toru górnego
(otwór pod wkręt fazować)
Max. waga
1 skrzydła
do 40 kg
O
Mocowanie toru dolnego
(otwór pod wkręt fazować)
pc
j
r
to
:
a
ubler
y Do
n
l
do
W zestawie Comfort
możemy również
zastosować tor
dolny Doubler
wraz z wózkiem dolnym
WD 18 V HI-TEC.
Wyliczenia nie
ulegają zmianie.
Wózek dolny
WD 18 V HI-TEC.
Długość
2,7 m.
Długość
1,7 m, 2,35 m, 3 m, 4,05 m.
Długość
1,7 m, 2,35 m, 3 m, 4,05 m.
Wózek dolny
WD 18 C HI-TEC.
Wózek prowadzący
COMFORT DUO
Stoper
20 mm x 18 mm
Długość
1,7 m, 2,35 m, 3 m.
2009 v1.0
str. 1/2
Mocowanie toru dolnego
(wkręt specjalny)
Zestaw:
R
System Comfort 18
COMFORT
Światło otworu
UWAGA !
Rączka powinna być o 2 mm
dłuższa od wymiaru wysokości płyty.
H
D
wysokość skrzydła drzwi - h
h = H - 38 mm
wysokość płyty
hp = h - 2 mm
- hp
szerokość skrzydła drzwi - d
d = ( D - 3 mm + Z ) : N
szerokość płyty #18
- dp
dp = d - 4 mm
szerokość płyty #12
- dpL
dpL= d - 4 mm
długość kątownika
- dk
ilość skrzydeł
-N 2
Sposób montażu rączki i wózka prowadzącego
z płytą # 18 mm (rączka Comfort # 18 mm).
wyznaczamy po
złożeniu skrzydła
3
Sposób montażu rączki i wózka prowadzącego
z płytą # 12 mm i lustrem # 4 mm (rączka Comfort # 16 mm).
4
35 70 105
szerokość zakładki - Z mm
mm mm
dp
płyta # 18 mm
Sposób montażu kątownika 20 mm x 18 mm
dk
d
dp L
dl
płyta # 12 mm + lustro # 4 mm.
dk
d
wymiary lustra
dk
17
dl
17
1
wysokość lustra - hl = hp - 4 mm
Klej montażowy (stosować
przy wypełnieniu z lustrem).
szerokość lustra - dl = dpL- 34 mm
UWAGA !
Kątownik musi być przykręcony do płyty
minimum trzema wkrętami
3 x 25.
UWAGA :
przed naklejeniem taśmy
dwustronnej, powierzchnie styku
płyty z lustrem należy odtłuścić.
hl
OSTRZEŻENIE
3
2009 v1.0
str. 2/2
SEVROLL nie ponosi odpowiedzialności
za odkształcenia profili spowodowane
użyciem płyt złej jakości (złe składowanie,
nieodpowiednia wilgotność).
