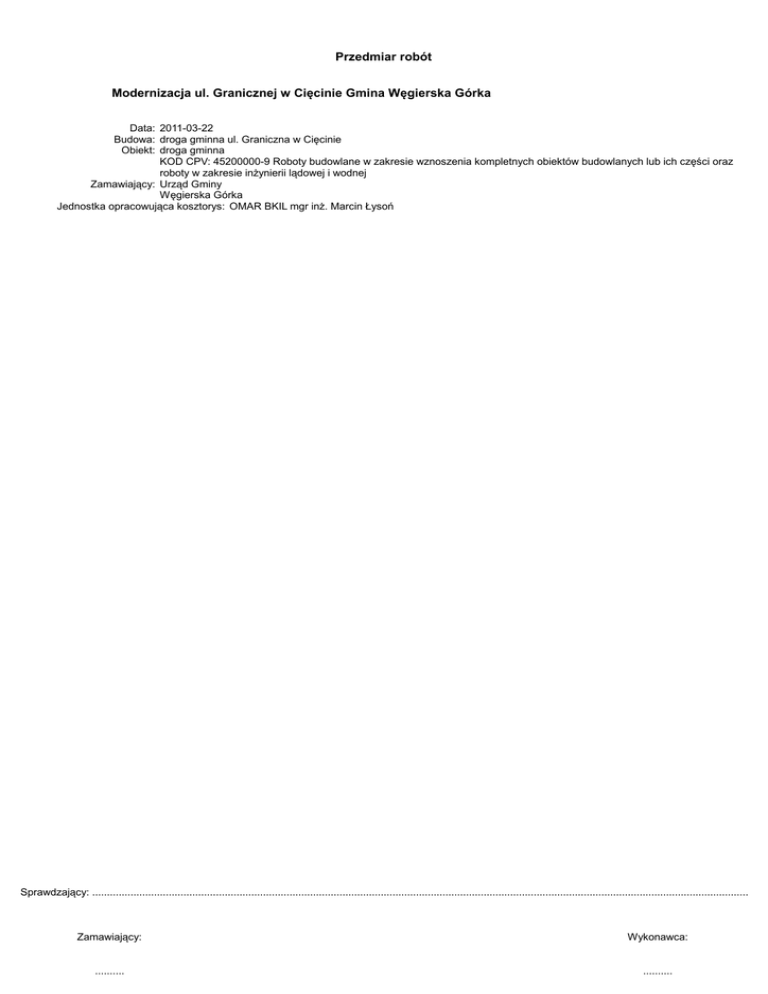

Przedmiar robót
Modernizacja ul. Granicznej w Cięcinie Gmina Węgierska Górka
Data: 2011-03-22
Budowa: droga gminna ul. Graniczna w Cięcinie
Obiekt: droga gminna
KOD CPV: 45200000-9 Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz
roboty w zakresie inżynierii lądowej i wodnej
Zamawiający: Urząd Gminy
Węgierska Górka
Jednostka opracowująca kosztorys: OMAR BKIL mgr inż. Marcin Łysoń
Sprawdzający: ......................................................................................................................................................................................................................................
Zamawiający:
Wykonawca:
..........
..........
Przedmiar robót
Podstawa nakładu, opis pozycji, wyliczenie ilości robót
Ilosć
Krot. Jedn.
1 ROBOTY PRZYGOTOWAWCZE
1.1 KNR 201/119/4
Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie pagórkowatym lub podgórskim
R= 0,200 M= 0,200 S= 1,000
1.2 KNR 231/818/1
Rozebranie poręczy ochronnych rurowych- na istniejącym mostku
L+P
5+5
=
1.3 KNR 20/264/1 (1)
Ławy fundamentowe betonowe w deskowaniu Peri, prostokątne, szerokości do 0,6·m
fundament pod płytę drogową 3,00*1,00 na
poszerzeniu mostka w km:0+392
(2*1,2*0,45)*2
=
0,52
10,000000
10,000
2,160000
2,160
10,000
km
m
2,160
m3
1.4 KNR 222/208/4
Prefabrykowane płyty i ruszty żelbetowe nad kanałami, ułożenie elementów o masie do 100-300·kg, żurawiem na zaprawie płyta drogowa o wymiarach 300*100
dołożenie płyty drogowej na mostku
1
=
1,000000
1
1
szt
1.5 KNR 201/520/1
Umocnienie skarp i dna kanałów płytami prefabrykowanymi
płyty ażurowe przy skarpie rowu na dopływie do
mostku
5*0,75
=
3,750000
3,8
3,8
m2
1.6 KNR 231/704/1
Bariery ochronne stalowe, 1-stronne, masa 24·kg/m typ SP 06
L+P
5+5
=
10,000000
10,000
10,000
m
1.7 KNR 231/704/5
Bariery ochronne stalowe, zakończenia barier 1-stronnych, masa 24·kg/m dla SP 06
"baranki" na zakończeniu barier energochłonnych 4*0,30
=
1,200000
1,200
1,200
m
1.8 KNR 231/1406/3
Regulacja pionowa studzienek dla urządzeń podziemnych, włazy kanałowe
4
szt
1.9 KNR 231/1406/4
Regulacja pionowa studzienek dla urządzeń podziemnych, zawory wodociągowe i gazowe
1
szt
1.10 KNR 231/102/3
Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii V-VI, głębokość 10·cm
od km:0+106 do km: 0+392 strona lewa od strony
kościoła PP
286*0,5
=
143,000000
od km:0+392 do km: 0+617 strona lewa i prawa ze
szczególnym uwzgl. terenu za mostkiem uzyskanie efektu zminimalizowania łuku
poziomego nawierzchni do prostej w celu
poprawieniia widoczności i bezpieczeństwa ruchu
drogowego
(225*0,25)*2
=
112,500000
255,500
255,500 3,8 m2
1.11 KNR 231/114/5
Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15·cm
286*0,5
=
143,000000
(225*0,25)*2
=
112,500000
255,500
255,500
2 m2
1.12 KNR 231/114/7
Podbudowy z kruszyw, tłuczeń, warstwa górna, grubość warstwy po zagęszczeniu 8·cm
255,500
m2
1.13 CJ 11/2001/1
Mechaniczne cięcie szczelin, w podbudowie z betonu, głębokość cięcia 5 cm
na wjeżdzie na ulicę od strony ul. Grobla
orazwymiana pasa na dlugości ok 50 mb oszer 1,5
m
23+50
=
73,000000
73,000
73,000
m
1.14 KNR 231/803/1
Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, ręcznie, grubość nawierzchni 3·cm
po cięciu piłą diamentową z uwzględnieniem
nieuszkodzenia krawędzi styku nawierzchni na
wjeżdzie i pasie obok ul. Zarębek
23*0,5 + 50*1,5
=
86,500000
86,500
86,500 1,66 m2
1.15 KNR 231/1004/7
Skropienie nawierzchni drogowej asfaltem
wjazd trapezowy do ulicy+ulica+poszerzeniaszerokość średnia drogi 3,50m (od skrzyżowania z
dojazdem do Plebani do skrzyżowania z ul. Grobla
wraz z wjazdem.
1 941,500000
121,5+(520*3,5)
=
wymiana pasa jezdni na szerokości 1,5 m (od
skrzyżowania z ul. Zarębek do skrzyżowania z
dojazdem do Plebanii z nawiązaniem do
wyokrąglenia łuku od stronu z ul. Zaręnek
50*1,5
=
75,000000
2 016,500 2 016,500
m2
Podstawa nakładu, opis pozycji, wyliczenie ilości robót
Ilosć
Krot. Jedn.
2 Roboty drogowe-nawierzchniowe
2.1 KNR 225/409/1
Nawierzchnie z betonu asfaltowego na istniejącym podłożu, budowa nawierzchni o grubości 3,0·cm-75kg/m2 profil
wjazd do ulicy+ulica+poszerzenia- szerokość
średnia drogi 3,50m
2016,50
=
2 016,500000
2 016,500 2 016,500
2.2 KNR 231/310/5
Nawierzchnie z mieszanek mineralno-bitumicznych grysowych, asfaltowe, warstwa ścieralna o grubości 3·cm
2016,5
=
2 016,500000
2 016,500 2 016,500
2.3 KNR 231/310/6
Nawierzchnie z mieszanek mineralno-bitumicznych grysowych, asfaltowe, dodatek za każdy dalszy 1·cm grubości warstwy
2 016,5
2.4 KNNR 6/204/4
Nawierzchnie z kamienia tłuczonego, warstwa górna, po uwałowaniu 7·cm - pobocze
pobocze obustronne na 80% powierzchni ze
względu na parkingi i wjazdy do posesji
((520*0,2)*2)*80%
=
166,400000
166,400
166,400
m2
m2
m2
m2
Spis treści
A Strona tytułowa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B Przedmiar robót . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 ROBOTY PRZYGOTOWAWCZE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1
1.2
1.3
1.4
Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie pagórkowatym lub podgórskim . . . . . . . . . . . . . . . . . . . . . . . . .
Rozebranie poręczy ochronnych rurowych- na istniejącym mostku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ławy fundamentowe betonowe w deskowaniu Peri, prostokątne, szerokości do 0,6·m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prefabrykowane płyty i ruszty żelbetowe nad kanałami, ułożenie elementów o masie do 100-300·kg, żurawiem na zaprawie - płyta
drogowa o wymiarach 300*100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5 Umocnienie skarp i dna kanałów płytami prefabrykowanymi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.6 Bariery ochronne stalowe, 1-stronne, masa 24·kg/m typ SP 06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.7 Bariery ochronne stalowe, zakończenia barier 1-stronnych, masa 24·kg/m dla SP 06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.8 Regulacja pionowa studzienek dla urządzeń podziemnych, włazy kanałowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.9 Regulacja pionowa studzienek dla urządzeń podziemnych, zawory wodociągowe i gazowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.10 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii V-VI, głębokość 10·cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.11 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15·cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.12 Podbudowy z kruszyw, tłuczeń, warstwa górna, grubość warstwy po zagęszczeniu 8·cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.13 Mechaniczne cięcie szczelin, w podbudowie z betonu, głębokość cięcia 5 cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.14 Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, ręcznie, grubość nawierzchni 3·cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.15 Skropienie nawierzchni drogowej asfaltem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Roboty drogowe-nawierzchniowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1
2.2
2.3
2.4
Nawierzchnie z betonu asfaltowego na istniejącym podłożu, budowa nawierzchni o grubości 3,0·cm-75kg/m2 profil . . . . . . . . . . . . . . . . . .
Nawierzchnie z mieszanek mineralno-bitumicznych grysowych, asfaltowe, warstwa ścieralna o grubości 3·cm . . . . . . . . . . . . . . . . . . . . . .
Nawierzchnie z mieszanek mineralno-bitumicznych grysowych, asfaltowe, dodatek za każdy dalszy 1·cm grubości warstwy . . . . . . . . . . .
Nawierzchnie z kamienia tłuczonego, warstwa górna, po uwałowaniu 7·cm - pobocze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
