Stop chromowy do wytwarzania żeliwa niskochromowego.

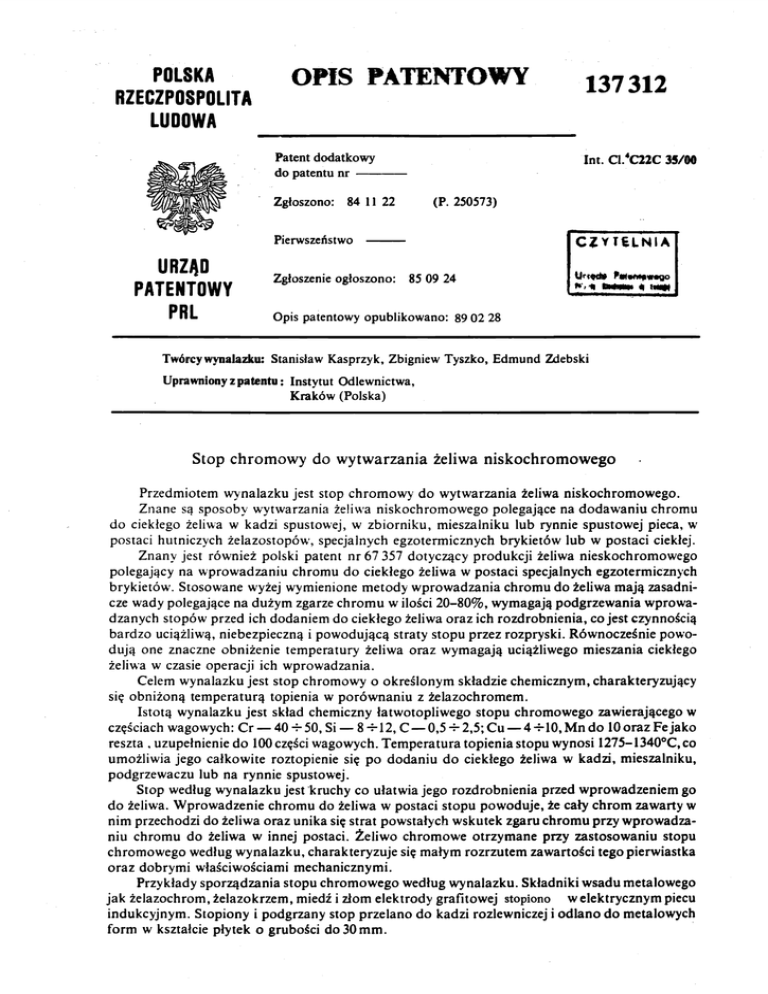

POLSKA OPIS PATENTOWY
RZECZPOSPOLITA
LUDOWA
Patent dodatkowy
Int. C1/C22C 35/00
do patentu nr
Zgłoszono:
84 11 22
(P. 250573)
Pierwszeństwo
URZĄD
PATENTOWY
PRL
Zgłoszenie ogłoszono:
CZYTELNIA
85 09 24
MWMM4M..M4MMM,
Opis patentowy opublikowano: 89 02 28
Twórcywynalazku: Stanisław Kasprzyk, Zbigniew Tyszko, Edmund Zdebski
Uprawniony z patentu: Instytut Odlewnictwa,
Kraków (Polska)
Stop chromowy do wytwarzania żeliwa niskochromowego
Przedmiotem wynalazku jest stop chromowy do wytwarzania żeliwa niskochromowego.
Znane są sposoby wytwarzania żeliwa niskochromowego polegające na dodawaniu chromu
do ciekłego żeliwa w kadzi spustowej, w zbiorniku, mieszalniku lub rynnie spustowej pieca, w
postaci hutniczych żelazostopów, specjalnych egzotermicznych brykietów lub w postaci ciekłej.
Znany jest również polski patent nr 67 357 dotyczący produkcji żeliwa nieskochromowego
polegający na wprowadzaniu chromu do ciekłego żeliwa w postaci specjalnych egzotermicznych
brykietów. Stosowane wyżej wymienione metody wprowadzania chromu do żeliwa mają zasadni¬
cze wady polegające na dużym zgarze chromu w ilości 20-80%, wymagają podgrzewania wprowa¬
dzanych stopów przed ich dodaniem do ciekłego żeliwa oraz ich rozdrobnienia, co jest czynnością
bardzo uciążliwą, niebezpieczną i powodującą straty stopu przez rozpryski. Równocześnie powo¬
dują one znaczne obniżenie temperatury żeliwa oraz wymagają uciążliwego mieszania ciekłego
żeliwa w czasie operacji ich wprowadzania.
Celem wynalazku jest stop chromowy o określonym składzie chemicznym, charakteryzujący
się obniżoną temperaturą topienia w porównaniu z żelazochromem.
Istotą wynalazku jest skład chemiczny łatwotopliwego stopu chromowego zawierającego w
częściach wagowych: Cr — 40-r 50, Si — 8-H2,C — 0,5^-2,5; Cu — 4-HO, Mn do 10 oraz Fejako
reszta , uzupełnienie do 100 części wagowych. Temperatura topienia stopu wynosi 1275-1340°C,co
umożliwia jego całkowite roztopienie się po dodaniu do ciekłego żeliwa w kadzi, mieszalniku,
podgrzewaczu lub na rynnie spustowej.
Stop według wynalazku jest kruchy co ułatwia jego rozdrobnienia przed wprowadzeniem go
do żeliwa. Wprowadzenie chromu do żeliwa w postaci stopu powoduje, że cały chrom zawarty w
nim przechodzi do żeliwa oraz unika się strat powstałych wskutek zgaru chromu przy wprowadza¬
niu chromu do żeliwa w innej postaci. Żeliwo chromowe otrzymane przy zastosowaniu stopu
chromowego według wynalazku, charakteryzuje się małym rozrzutem zawartości tego pierwiastka
oraz dobrymi właściwościami mechanicznymi.
Przykłady sporządzania stopu chromowego według wynalazku. Składniki wsadu metalowego
jak żelazochrom, żelazokrzem, miedź i złom elektrody grafitowej stopiono w elektrycznym piecu
indukcyjnym. Stopiony i podgrzany stop przelano do kadzi rozlewniczej i odlano do metalowych
form w kształcie płytek o grubości do 30 mm.
2
137312
Przykład I. Skład wsadu do sporządzania stopu chromowego
żelazochrom Cr025 — 74 części wagowych
żelazokrzem Si75 — 16 części wagowych
miedź katodowa M2k — 8 części wagowych
złom elektrody grafitowej — 2 części wagowe
razem 100 części wagowych
Skład chemiczny otrzymanego stopu chromowego
chrom — 48,45 części wagowych
krzem — 11,73 części wagowych
miedź — 7,55 części wagowycji
węgiel — 2,03 czę&i wagowych
żelazo jako reszta do 100 części wagowych otrzymanego stopu. Temperatura topienia
stopu 1325-1335°C.
Przykład II. Skład wsadu do sporządzania stopu chromowego
żelazochrom Cr025 — 72 części wagowych
żelazokrzem Si25 — 16 części wagowych
żelazomangan Mn75A — 5 części wagowych
miedź katodowa M2k — 6 części wagowych
złom elektrody grafitowej —
1 część wagowa
razem 100 części wagowych
Skład chemiczny otrzymanego stopu chromowego
chrom — 42,8 części wagowych
krzem — 12,0 części wagowych
mangan — 2,62 części wagowych
miedź — 5,90 części wagowych
węgiel — 1,46 części wagowych
Żelazo jako reszta do 100 części wagowych otrzymanego stopu. Temperatura topienia
stopu 1278-1290°C.
Stop chromowy według wynalazku jest używany do wytwarzania niskostopowego żeliwa
chromowego. Ze względu na jego niską temperaturę topienia nie jest konieczna wysoka tempera¬
tura przegrzania żeliwa, do którego jest wprowadzany. Optymalna temperatura żeliwa, do którego
dodaje się stop waha się w granicach 1380-1450°C.
Stop według wynalazku może być stosowany nawet w odlewniach wyposażonych tylko w
żeliwiaki. Nie wymaga korzystania przy jego stosowaniu z podgrzewaczy, mieszalników i innych
tego typu urządzeń. Może być dodany do kadzi przed spustem metalu, w czasie napełniania kadzi
metalem lub na rynnie spustowej pieca.
Zastrzeżenie
patentowe
Stop chromowy do wytwarzania żeliwa niskochromowego, zawierający w swym składzie Cr,
Si, Cu, C, Mn oraz Fe jako resztę, znamienny tym, że zawiera w częściach wagowych Cr 40-50; Si
8-12; Cu 4-10; C 0,5-2,5; Mn do 10 oraz Fe jako uzupełnienie do 100 części wagowych.
