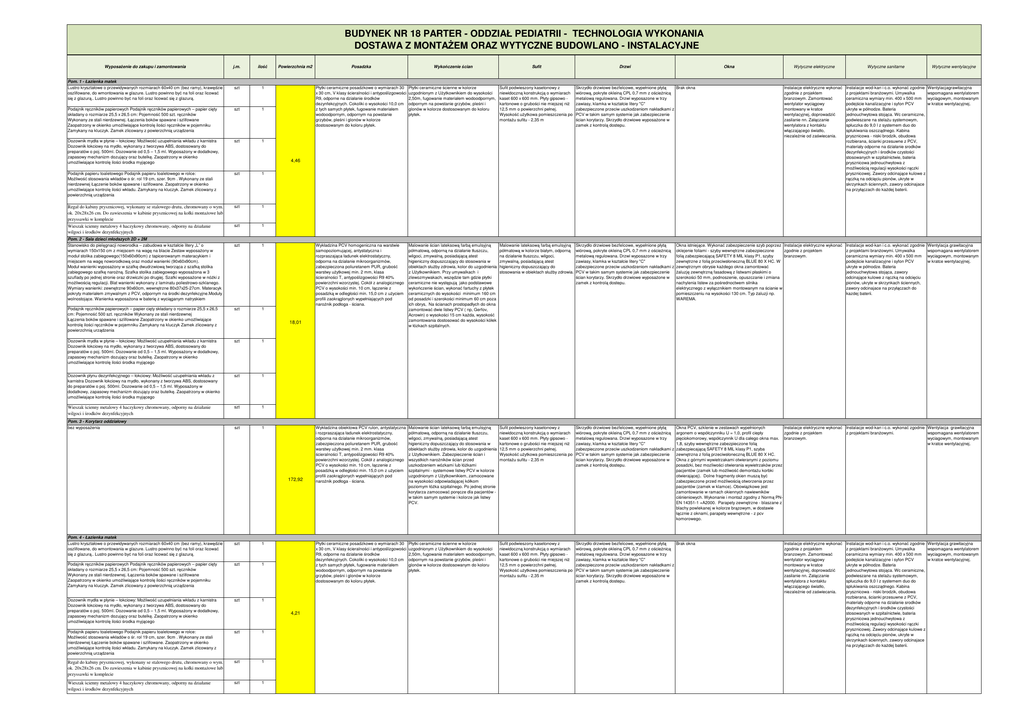

BUDYNEK NR 18 PARTER - ODDZIAŁ PEDIATRII - TECHNOLOGIA WYKONANIA
DOSTAWA Z MONTAŻEM ORAZ WYTYCZNE BUDOWLANO - INSTALACYJNE
Wyposażenie do zakupu i zamontowania
j.m.
ilość
szt
1
Podajnik ręczników papierowych Podajnik ręczników papierowych – papier cięty
składany o rozmiarze 25,5 x 26,5 cm: Pojemność 500 szt. ręczników
Wykonany ze stali nierdzewnej. Łączenia boków spawane i szlifowane
Zaopatrzony w okienko umożliwiające kontrolę ilości ręczników w pojemniku
Zamykany na kluczyk. Zamek zlicowany z powierzchnią urządzenia
szt
1
Dozownik mydła w płynie – łokciowy: Możliwość uzupełniania wkładu z karnistra
Dozownik łokciowy na mydło, wykonany z tworzywa ABS, dostosowany do
preparatów o poj. 500ml. Dozowanie od 0,5 – 1,5 ml. Wyposażony w dodatkowy,
zapasowy mechanizm dozujący oraz butelkę. Zaopatrzony w okienko
umożliwiające kontrolę ilości środka myjącego
szt
1
Podajnik papieru toaletowego Podajnik papieru toaletowego w rolce:
Możliwość stosowania wkładów o śr. rol 19 cm, szer. 9cm . Wykonany ze stali
nierdzewnej Łączenie boków spawane i szlifowane. Zaopatrzony w okienko
umożliwiające kontrolę ilości wkładu. Zamykany na kluczyk. Zamek zlicowany z
powierzchnią urządzenia
szt
1
Regał do kabiny prysznicowej, wykonany se stalowego drutu, chromowany o wym.
ok. 20x28x26 cm. Do zawieszenia w kabinie prysznicowej na kołki montażowe lub
przyssawki w komplecie
Wieszak ścienny metalowy 4 haczykowy chromowany, odporny na działanie
wilgoci i środków dezynfekcyjnych
szt
1
szt
1
szt
1
Podajnik ręczników papierowych – papier cięty składany o rozmiarze 25,5 x 26,5
cm: Pojemność 500 szt. ręczników Wykonany ze stali nierdzewnej
Łączenia boków spawane i szlifowane Zaopatrzony w okienko umożliwiające
kontrolę ilości ręczników w pojemniku Zamykany na kluczyk Zamek zlicowany z
powierzchnią urządzenia
szt
1
Dozownik mydła w płynie – łokciowy: Możliwość uzupełniania wkładu z karnistra
Dozownik łokciowy na mydło, wykonany z tworzywa ABS, dostosowany do
preparatów o poj. 500ml. Dozowanie od 0,5 – 1,5 ml. Wyposażony w dodatkowy,
zapasowy mechanizm dozujący oraz butelkę. Zaopatrzony w okienko
umożliwiające kontrolę ilości środka myjącego
szt
1
Dozownik płynu dezynfekcyjnego – łokciowy: Możliwość uzupełniania wkładu z
karnistra Dozownik łokciowy na mydło, wykonany z tworzywa ABS, dostosowany
do preparatów o poj. 500ml. Dozowanie od 0,5 – 1,5 ml. Wyposażony w
dodatkowy, zapasowy mechanizm dozujący oraz butelkę. Zaopatrzony w okienko
umożliwiające kontrolę ilości środka myjącego
szt
1
Wieszak ścienny metalowy 4 haczykowy chromowany, odporny na działanie
wilgoci i środków dezynfekcyjnych
szt
1
szt
1
Pom. 1 - Łazienka matek
Lustro kryształowe o przewidywanych rozmiarach 60x40 cm (bez ramy), krawędzie
oszlifowane, do wmontowania w glazure. Lustro powinno być na foli oraz licować
się z glazurą.. Lustro powinno być na foli oraz licować się z glazurą.
Pom. 2 - Sala dzieci młodszych 2D + 2M
Stanowisko do pielęgnacji noworodka – zabudowa w kształcie litery „L” o
wymiarach 150x150 cm z miejscem na wagę na blacie Zestaw wyposażony w
moduł stolika zabiegowego(150x60x90cm) z tapicerowanym materacykiem i
miejscem na wagę noworodkową oraz moduł wanienki (90x60x90cm).
Moduł wanienki wyposażony w szafkę dwudrzwiową tworząca z szafką stolika
zabiegowego szafkę narożną. Szafka stolika zabiegowego wyposażona w 3
szuflady po jednej stronie oraz drzwiczki po drugiej. Szafki wyposażone w nóżki z
możliwością regulacji. Blat wanienki wykonany z laminatu poliestrowo-szklanego.
Wymiary wanienki: zewnętrzne 90x60cm, wewnętrzne 80x37x25-27cm. Materacyk
pokryty materiałem zmywalnym z PCV, odpornym na środki dezynfekcyjne.Moduły
wolnostojące. Wanienka wyposażona w baterię z wyciąganym natryskiem
Pom. 3 - Korytarz oddziałowy
bez wyposażenia
Powierzchnia m2
Wytyczne sanitarne
Wytyczne wentylacyjne
Instalacje elektryczne wykonać
zgodnie z projektem
branzowym. Zamontować
wentylator wyciągowy
montowany w kratce
wentylacyjnej, doprowadzić
zasilanie nn. Załączanie
wentylatora z kontaktu
włączającego światło,
niezależnie od zaświecania.
Instalacje wod-kan i c.o. wykonać zgodnie
z projektami branżowymi. Umywalka
ceramiczna wymiary min. 400 x 500 mm
podejście kanalizacyjne i syfon PCV
ukryte w półnodze. Bateria
jednouchwytowa stojąca. Wc ceramiczne,
podwieszane na stelażu systemowym,
spłuczka do 9,0 l z systemem duo do
spłukiwania oszcządnego. Kabina
prysznicowa - niski brodzik, obudowa
rozbierana, ścianki przesuwne z PCV,
materiały odporne na działanie srodków
dezynfekcyjnych i środków czystości
stosowanych w szpitalnictwie, bateria
prysznicowa jednouchwytowa z
możliwością regulacji wysokości rączki
prysznicowej. Zawory odcinające kulowe z
rączką na odcięciu pionów, ukryte w
skrzynkach ściennych, zawory odcinajace
na przyłączach do każdej baterii.
Wentylacjagrawitacyjna
wspomagana wentylatorem
wyciagowym, montowanym
w kratce wentylacyjnej.
Skrzydło drzwiowe bezfelcowe, wypełnione płytą
wiórową, pokryte okleiną CPL 0,7 mm z ościeżnicą
metalową regulowana. Drzwi wyposazone w trzy
zawiasy, klamka w kształcie litery "C"
zabezpieczone przeciw uszkodzeniom nakładkami z
PCV w takim samym systemie jak zabezpieczenie
ścian korytarzy. Skrzydło drzwiowe wyposażone w
zamek z kontrolą dostepu.
Okna istniejące. Wykonać zabezpieczenie szyb poprzez Instalacje elektryczne wykonać
oklejenie foliami - szyby wewnętrzne zabezpieczone
zgodnie z projektem
folią zabezpiecającą SAFETY 8 MIL klasy P1, szyby
branzowym.
zewnętrzne z folią przeciwsłoneczną BLUE 80 X HC. W
zewnętrznym obrysie każdego okna zamontować
żaluzję zewnętrzną fasadową z listwami płaskimi o
szerokości 50 mm, podnoszenie, opuszczanie i zmiana
nachylenia listew za pośrednoctwem silnika
elektrycznego z wyłącznikiem montowanym na ścianie w
pomieszczeniu na wysokości 130 cm. Typ żaluzji np.
WAREMA.
Instalacje wod-kan i c.o. wykonać zgodnie
z projektami branżowymi. Umywalka
ceramiczna wymiary min. 400 x 500 mm
podejście kanalizacyjne i syfon PCV
ukryte w półnodze. Bateria
jednouchwytowa stojąca, zawory
odcinające kulowe z rączką na odcięciu
pionów, ukryte w skrzynkach ściennych,
zawory odcinajace na przyłączach do
kazdej baterii.
Wentylacja grawitacyjna
wspomagana wentylatorem
wyciagowym, montowanym
w kratce wentylacyjnej.
Sufit podwieszony kasetonowy z
niewidoczną konstrukcją o wymiarach
kaset 600 x 600 mm. Płyty gipsowo kartonowe o grubości nie miejszej niż
12,5 mm o powierzchni pełnej.
Wysokość użytkowa pomieszczenia po
montażu sufitu - 2,35 m
Skrzydło drzwiowe bezfelcowe, wypełnione płytą
wiórową, pokryte okleiną CPL 0,7 mm z ościeżnicą
metalową regulowana. Drzwi wyposazone w trzy
zawiasy, klamka w kształcie litery "C"
zabezpieczone przeciw uszkodzeniom nakładkami z
PCV w takim samym systemie jak zabezpieczenie
ścian korytarzy. Skrzydło drzwiowe wyposażone w
zamek z kontrolą dostepu.
Instalacje elektryczne wykonać Instalacje wod-kan i c.o. wykonać zgodnie
Okna PCV, szklenie w zestawach wypełnionych
zgodnie z projektem
z projektami branżowymi.
argonem o współczynniku U = 1,0, profil ciepły
pięciokomorowy, współczynnik U dla całego okna max. branzowym.
1,8, szyby wewnętrzne zabezpieczone folią
zabezpiecającą SAFETY 8 MIL klasy P1, szyba
zewnętrzna z folią przeciwsłoneczną BLUE 80 X HC.
Okna z górnymi wywietrzakami otwieranymi z poziomu
posadzki, bez mozliwości otwierania wywietrzaków przez
pacjentów (zamek lub możliwość demontażu korbki
otwierającej). Dolne fragmenty okien muszą być
zabezpieczone przed możliwością otworzenia przez
pacjentów (zamek w klamce). Obowiązkowe jest
zamontowanie w ramach okiennych nawiewników
ciśnieniowych. Wykonanie i montaż zgodny z Normą PNEN 14351-1 +A2000. Parapety zewnętrzne - blaszane z
blachy powlekanej w kolorze brązowym, w dostawie
łącznie z oknami, parapety wewnętrzne - z pcv
komorowego.
Wentylacja grawitacyjna
wspomagana wentylatorem
wyciagowym, montowanym
w kratce wentylacyjnej.
Sufit podwieszony kasetonowy z
niewidoczną konstrukcją o wymiarach
kaset 600 x 600 mm. Płyty gipsowo kartonowe o grubości nie miejszej niż
12,5 mm o powierzchni pełnej.
Wysokość użytkowa pomieszczenia po
montażu sufitu - 2,35 m
Skrzydło drzwiowe bezfelcowe, wypełnione płytą
Brak okna
wiórową, pokryte okleiną CPL 0,7 mm z ościeżnicą
metalową regulowana. Drzwi wyposazone w trzy
zawiasy, klamka w kształcie litery "C"
zabezpieczone przeciw uszkodzeniom nakładkami z
PCV w takim samym systemie jak zabezpieczenie
ścian korytarzy. Skrzydło drzwiowe wyposażone w
zamek z kontrolą dostepu.
Wykończenie ścian
Sufit
Drzwi
Okna
Płytki ceramiczne posadzkowe o wymiarach 30
x 30 cm, V klasy ścieralności i antypoślizgowości
R9, odporne na działanie środków
dezynfekcyjnych. Cokoliki o wysokości 10,0 cm
z tych samych płytek, fugowanie materiałem
wodoodpornym, odpornym na powstanie
grzybów, pleśni i glonów w kolorze
dostosowanym do koloru płytek.
Płytki ceramiczne ścienne w kolorze
uzgodnionym z Użytkownikiem do wysokości
2,50m, fugowanie materiałem wodoodpornym,
odpornym na powstanie grzybów, pleśni i
glonów w kolorze dostosowanym do koloru
płytek.
Sufit podwieszony kasetonowy z
niewidoczną konstrukcją o wymiarach
kaset 600 x 600 mm. Płyty gipsowo kartonowe o grubości nie miejszej niż
12,5 mm o powierzchni pełnej.
Wysokość użytkowa pomieszczenia po
montażu sufitu - 2,35 m
Skrzydło drzwiowe bezfelcowe, wypełnione płytą
Brak okna
wiórową, pokryte okleiną CPL 0,7 mm z ościeżnicą
metalową regulowana. Drzwi wyposazone w trzy
zawiasy, klamka w kształcie litery "C"
zabezpieczone przeciw uszkodzeniom nakładkami z
PCV w takim samym systemie jak zabezpieczenie
ścian korytarzy. Skrzydło drzwiowe wyposażone w
zamek z kontrolą dostepu.
Wykładzina PCV homogeniczna na warstwie
samopoziomującej, antystatyczna i
rozpraszająca ładunek elektrostatyczny,
odporna na działanie mikroorganizmów,
zabezpieczona poliuretanem PUR, grubość
warstwy użytkowej min. 2 mm, klasa
ścieralności T, antypoślizgowości R9 40%
powierzchni wzorzystej. Cokół z analogicznego
PCV o wysokości min. 10 cm, łączenie z
posadzką w odległości min. 15,0 cm z użyciem
profili zaokrąglonych wypełniających pod
narożnik podłoga - ściana.
Malowanie ścian lateksową farbą emulsyjną
półmatową, odporną na działanie tłuszczu,
wilgoci, zmywalną, posiadającą atest
higieniczny dopuszczający do stosowania w
obiektach służby zdrowia, kolor do uzgodnienia
z Użytkownikiem. Przy umywalkach i
zlewozmywakach, wszędzie tam gdzie płytki
ceramiczne nie występują jako podstawowe
wykończenie ścian, wykonać fartuchy z płytek
ceramicznych do wysokości minimum 160 cm
od posadzki i szerokości minimum 60 cm poza
ich obrys, Na ścianach prostopadłych do okna
zamontować dwie listwy PCV ( np, Gerfov,
Acrowin) o wysokości 15 cm każda, wysokość
zamontowania dostosować do wysokości kółek
w łózkach szpitalnych.
Malowanie lateksową farbą emulsyjną
półmatową w kolorze białym, odporną
na działanie tłuszczu, wilgoci,
zmywalną, posiadającą atest
higieniczny dopuszczający do
stosowania w obiektach służby zdrowia.
Wykładzina obiektowa PCV rulon, antystatyczna
i rozpraszająca ładunek elektrostatyczny,
odporna na działanie mikroorganizmów,
zabezpieczona poliuretanem PUR, grubość
warstwy użytkowej min. 2 mm. klasa
ścieralności T, antypoślizgowości R9 40%
powierzchni wzorzystej. Cokół z analogicznego
PCV o wysokości min. 10 cm, łączenie z
posadzką w odległości min. 15,0 cm z użyciem
profili zaokrąglonych wypełniających pod
narożnik podłoga - ściana.
Malowanie ścian lateksową farbą emulsyjną
półmatową, odporną na działanie tłuszczu,
wilgoci, zmywalną, posiadającą atest
higieniczny dopuszczający do stosowania w
obiektach służby zdrowia, kolor do uzgodnienia
z Użytkownikiem. Zabezpieczenie ścian i
wszystkich narożników ścian przed
uszkodzeniem wózkami lub łóżkami
szpitalnymi - systemowe listwy PCV w kolorze
uzgodnionym z Użytkownikiem, zamocowane
na wysokości odpowiadającej kółkom
poziomym łóżka szpitalnego. Po jednej stronie
korytarza zamocować poręcze dla pacjentów w takim samym systemie i kolorze jak listwy
PCV.
Płytki ceramiczne posadzkowe o wymiarach 30
x 30 cm, V klasy ścieralności i antypoślizgowości
R9, odporne na działanie środków
dezynfekcyjnych. Cokoliki o wysokości 10,0 cm
z tych samych płytek, fugowanie materiałem
wodoodpornym, odpornym na powstanie
grzybów, pleśni i glonów w kolorze
dostosowanym do koloru płytek.
Płytki ceramiczne ścienne w kolorze
uzgodnionym z Użytkownikiem do wysokości
2,50m, fugowanie materiałem wodoodpornym,
odpornym na powstanie grzybów, pleśni i
glonów w kolorze dostosowanym do koloru
płytek.
4,46
18,01
172,92
Pom. 4 - Łazienka matek
Lustro kryształowe o przewidywanych rozmiarach 60x40 cm (bez ramy), krawędzie
oszlifowane, do wmontowania w glazure. Lustro powinno być na foli oraz licować
się z glazurą.. Lustro powinno być na foli oraz licować się z glazurą.
Wytyczne elektryczne
Posadzka
szt
1
Podajnik ręczników papierowych Podajnik ręczników papierowych – papier cięty
składany o rozmiarze 25,5 x 26,5 cm: Pojemność 500 szt. ręczników
Wykonany ze stali nierdzewnej. Łączenia boków spawane i szlifowane
Zaopatrzony w okienko umożliwiające kontrolę ilości ręczników w pojemniku
Zamykany na kluczyk. Zamek zlicowany z powierzchnią urządzenia
szt
1
Dozownik mydła w płynie – łokciowy: Możliwość uzupełniania wkładu z karnistra
Dozownik łokciowy na mydło, wykonany z tworzywa ABS, dostosowany do
preparatów o poj. 500ml. Dozowanie od 0,5 – 1,5 ml. Wyposażony w dodatkowy,
zapasowy mechanizm dozujący oraz butelkę. Zaopatrzony w okienko
umożliwiające kontrolę ilości środka myjącego
szt
1
Podajnik papieru toaletowego Podajnik papieru toaletowego w rolce:
Możliwość stosowania wkładów o śr. rol 19 cm, szer. 9cm . Wykonany ze stali
nierdzewnej Łączenie boków spawane i szlifowane. Zaopatrzony w okienko
umożliwiające kontrolę ilości wkładu. Zamykany na kluczyk. Zamek zlicowany z
powierzchnią urządzenia
szt
1
Regał do kabiny prysznicowej, wykonany se stalowego drutu, chromowany o wym.
ok. 20x28x26 cm. Do zawieszenia w kabinie prysznicowej na kołki montażowe lub
przyssawki w komplecie
szt
1
Wieszak ścienny metalowy 4 haczykowy chromowany, odporny na działanie
wilgoci i środków dezynfekcyjnych
szt
1
4,21
Instalacje elektryczne wykonać
zgodnie z projektem
branzowym. Zamontować
wentylator wyciągowy
montowany w kratce
wentylacyjnej, doprowadzić
zasilanie nn. Załączanie
wentylatora z kontaktu
włączającego światło,
niezależnie od zaświecania.
Instalacje wod-kan i c.o. wykonać zgodnie
z projektami branżowymi. Umywalka
ceramiczna wymiary min. 400 x 500 mm
podejście kanalizacyjne i syfon PCV
ukryte w półnodze. Bateria
jednouchwytowa stojąca. Wc ceramiczne,
podwieszane na stelażu systemowym,
spłuczka do 9,0 l z systemem duo do
spłukiwania oszcządnego. Kabina
prysznicowa - niski brodzik, obudowa
rozbierana, ścianki przesuwne z PCV,
materiały odporne na działanie srodków
dezynfekcyjnych i środków czystości
stosowanych w szpitalnictwie, bateria
prysznicowa jednouchwytowa z
możliwością regulacji wysokości rączki
prysznicowej. Zawory odcinające kulowe z
rączką na odcięciu pionów, ukryte w
skrzynkach ściennych, zawory odcinajace
na przyłączach do każdej baterii.
Wentylacja grawitacyjna
wspomagana wentylatorem
wyciagowym, montowanym
w kratce wentylacyjnej.
