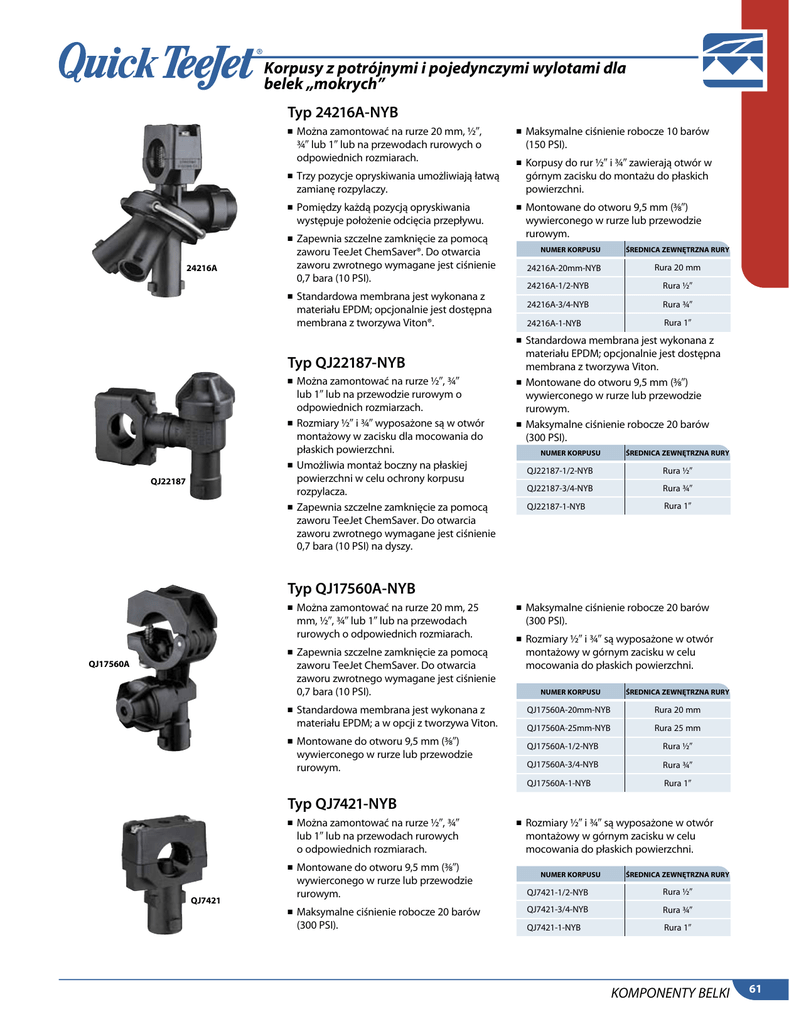

Typ QJ7421-NYB

Korpusy z potrójnymi i pojedynczymi wylotami dla
belek „mokrych”
Typ 24216A-NYB
Można zamontować na rurze 20 mm, 1/29,
3/49 lub 19 lub na przewodach rurowych o
odpowiednich rozmiarach.
n
Trzy pozycje opryskiwania umożliwiają łatwą
zamianę rozpylaczy.
n
Pomiędzy każdą pozycją opryskiwania
występuje położenie odcięcia przepływu.
n
Zapewnia szczelne zamknięcie za pomocą
zaworu TeeJet ChemSaver®. Do otwarcia
zaworu zwrotnego wymagane jest ciśnienie
0,7 bara (10 PSI).
n
24216A
Maksymalne ciśnienie robocze 10 barów
(150 PSI).
n
Korpusy do rur 1/29 i 3/49 zawierają otwór w
górnym zacisku do montażu do płaskich
powierzchni.
n
Montowane do otworu 9,5 mm (3/89)
wywierconego w rurze lub przewodzie
rurowym.
n
NUMER KORPUSU
24216A-20mm-NYB
Standardowa membrana jest wykonana z
materiału EPDM; opcjonalnie jest dostępna
membrana z tworzywa Viton®.
n
ŚREDNICA ZEWNĘTRZNA RURY
Rura 20 mm
24216A-1/2-NYB
Rura 1/29
24216A-3/4-NYB
Rura 3/49
24216A-1-NYB
Rura 19
Standardowa membrana jest wykonana z
materiału EPDM; opcjonalnie jest dostępna
membrana z tworzywa Viton.
n Montowane do otworu 9,5 mm (3/89)
wywierconego w rurze lub przewodzie
rurowym.
n Maksymalne ciśnienie robocze 20 barów
(300 PSI).
n
Typ QJ22187-NYB
Można zamontować na rurze 1/29, 3/49
lub 19 lub na przewodzie rurowym o
odpowiednich rozmiarzach.
n Rozmiary 1/29 i 3/49 wyposażone są w otwór
montażowy w zacisku dla mocowania do
płaskich powierzchni.
n Umożliwia montaż boczny na płaskiej
powierzchni w celu ochrony korpusu
rozpylacza.
n Zapewnia szczelne zamknięcie za pomocą
zaworu TeeJet ChemSaver. Do otwarcia
zaworu zwrotnego wymagane jest ciśnienie
0,7 bara (10 PSI) na dyszy.
n
QJ22187
NUMER KORPUSU
ŚREDNICA ZEWNĘTRZNA RURY
QJ22187-1/2-NYB
Rura 1/29
QJ22187-3/4-NYB
Rura 3/49
QJ22187-1-NYB
Rura 19
Typ QJ17560A-NYB
Można zamontować na rurze 20 mm, 25
mm, 1/29, 3/49 lub 19 lub na przewodach
rurowych o odpowiednich rozmiarach.
n
Zapewnia szczelne zamknięcie za pomocą
zaworu TeeJet ChemSaver. Do otwarcia
zaworu zwrotnego wymagane jest ciśnienie
0,7 bara (10 PSI).
n
QJ17560A
Maksymalne ciśnienie robocze 20 barów
(300 PSI).
n
Rozmiary 1/29 i 3/49 są wyposażone w otwór
montażowy w górnym zacisku w celu
mocowania do płaskich powierzchni.
n
Standardowa membrana jest wykonana z
materiału EPDM; a w opcji z tworzywa Viton.
n
Montowane do otworu 9,5 mm (3/89)
wywierconego w rurze lub przewodzie
rurowym.
n
NUMER KORPUSU
ŚREDNICA ZEWNĘTRZNA RURY
QJ17560A-20mm-NYB
Rura 20 mm
QJ17560A-25mm-NYB
Rura 25 mm
QJ17560A-1/2-NYB
Rura 1/29
QJ17560A-3/4-NYB
Rura 3/49
QJ17560A-1-NYB
Rura 19
Typ QJ7421-NYB
Można zamontować na rurze 1/29, 3/49 lub 19 lub na przewodach rurowych o odpowiednich rozmiarach.
n
Montowane do otworu 9,5 mm (3/89)
wywierconego w rurze lub przewodzie
rurowym.
n
QJ7421
Maksymalne ciśnienie robocze 20 barów
(300 PSI).
n
Rozmiary 1/29 i 3/49 są wyposażone w otwór
montażowy w górnym zacisku w celu
mocowania do płaskich powierzchni.
n
NUMER KORPUSU
ŚREDNICA ZEWNĘTRZNA RURY
QJ7421-1/2-NYB
Rura 1/29
QJ7421-3/4-NYB
Rura 3/49
QJ7421-1-NYB
Rura 19
KOMPONENTY BELKI
61
