Załącznik nr 1 - zakres wymagań technicznych

Załącznik nr 1 - zakres wymagań technicznych

FZU.290-115/ZK/2013 - GEK/ELB/1393/2013
Załącznik nr 1 do Projektu Umowy

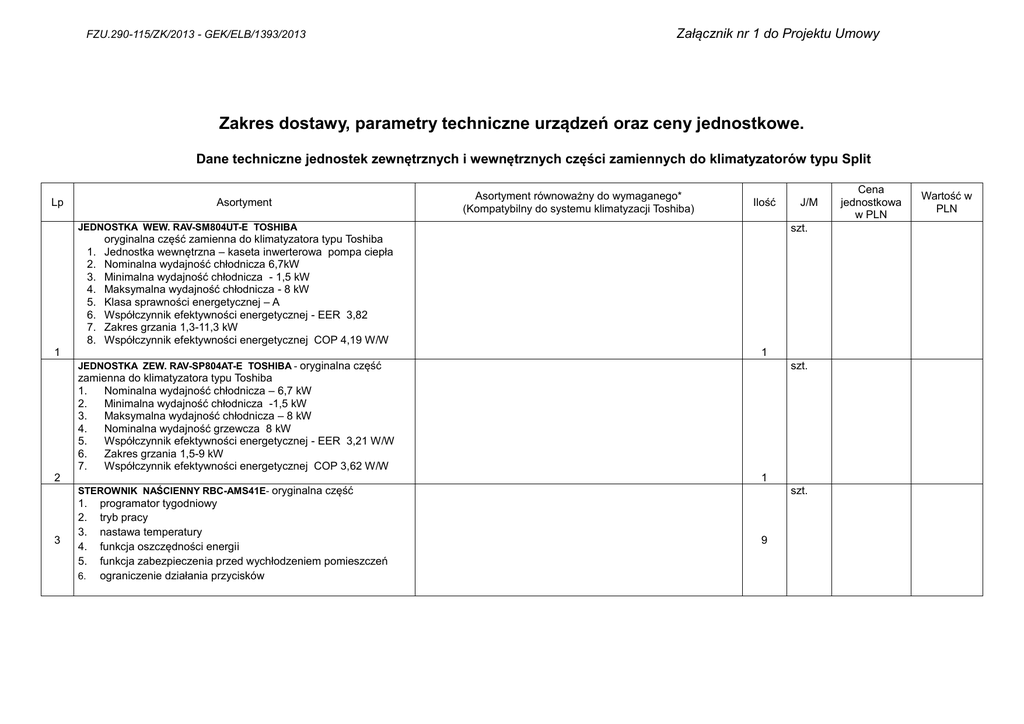

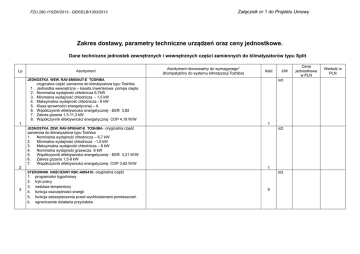

Zakres dostawy, parametry techniczne urządzeń oraz ceny jednostkowe.
Dane techniczne jednostek zewnętrznych i wewnętrznych części zamiennych do klimatyzatorów typu Split
Lp
Asortyment
Asortyment równoważny do wymaganego*
(Kompatybilny do systemu klimatyzacji Toshiba)
Ilość
JEDNOSTKA WEW. RAV-SM804UT-E TOSHIBA
1.
2.
3.
4.
5.
6.
7.
8.
szt.
oryginalna część zamienna do klimatyzatora typu Toshiba
Jednostka wewnętrzna – kaseta inwerterowa pompa ciepła
Nominalna wydajność chłodnicza 6,7kW
Minimalna wydajność chłodnicza - 1,5 kW
Maksymalna wydajność chłodnicza - 8 kW
Klasa sprawności energetycznej – A
Współczynnik efektywności energetycznej - EER 3,82
Zakres grzania 1,3-11,3 kW
Współczynnik efektywności energetycznej COP 4,19 W/W
1
J/M
1
JEDNOSTKA ZEW. RAV-SP804AT-E TOSHIBA - oryginalna część
szt.
zamienna do klimatyzatora typu Toshiba
1.
Nominalna wydajność chłodnicza – 6,7 kW
2.
Minimalna wydajność chłodnicza -1,5 kW
3.
Maksymalna wydajność chłodnicza – 8 kW
4.
Nominalna wydajność grzewcza 8 kW
5.
Współczynnik efektywności energetycznej - EER 3,21 W/W
6.
Zakres grzania 1,5-9 kW
7.
Współczynnik efektywności energetycznej COP 3,62 W/W
2
1
STEROWNIK NAŚCIENNY RBC-AMS41E- oryginalna część
3
1.
2.
3.
4.
5.
6.
programator tygodniowy
tryb pracy
nastawa temperatury
funkcja oszczędności energii
funkcja zabezpieczenia przed wychłodzeniem pomieszczeń
ograniczenie działania przycisków
szt.
9
Cena
jednostkowa
w PLN
Wartość w
PLN
Strona 2 z 3
JEDNOSTKA WEW. RAV-SM2242DT-E
oryginalna część zamienna do klimatyzatora typu Toshiba
4
5
1.
2.
3.
4.
Jednostka wewnętrzna – ścienna inwerterowa pompa ciepła
Nominalna wydajność chłodnicza 20kW
Minimalna wydajność chłodnicza - 9,8 kW
Maksymalna wydajność chłodnicza - 22,4 kW
JEDNOSTKA ZEW. RAV-SM2244AT8-E
oryginalna część zamienna do klimatyzatora typu Toshiba
1. Nominalna wydajność chłodnicza - 20 kW
2. Minimalna wydajność chłodnicza -9,8kW
3. Maksymalna wydajność chłodnicza -22,4kW
4. Nominalna wydajność grzewcza 22,4kW
5. Współczynnik efektywności energetycznej - EER 2,78 W/W
6. Zakres grzania 9,8-25 kW
7. Współczynnik efektywności energetycznej COP 3,45 W/W
o
o
8. Gwarantowana praca w zakresie od –15 C do + 43 C temp.
zewnętrznej
o
9. Ogrzewanie do -15 C temp. zewnętrznej
10. Zasilanie 380/415-3N-50
szt.
2
szt.
2
JEDNOSTKA WEW. RAV-SM404MUT-E TOSHIBA - oryginalna
6
1.
2.
3.
4.
5.
6.
7.
8.
część zamienna do klimatyzatora typu Toshiba
Jednostka wewnętrzna – kaseta inwerterowa pompa ciepła
Nominalna wydajność chłodnicza 3,6kW
Minimalna wydajność chłodnicza - 1,5 kW
Maksymalna wydajność chłodnicza - 4 kW
Klasa sprawności energetycznej – A
Współczynnik efektywności energetycznej - EER 3,60
Zakres grzania 1,5-5 kW
Współczynnik efektywności energetycznej COP 4,12 W/W
szt.
6
JEDNOSTKA ZEW. RAV-SP404AT-E TOSHIBA - oryginalna część
7
zamienna do klimatyzatora typu Toshiba
1. Nominalna wydajność chłodnicza – 3,6 kW
2. Minimalna wydajność chłodnicza - 1,5 kW
3. Maksymalna wydajność chłodnicza – 4 kW
4. Nominalna wydajność grzewcza 4kW
5. Współczynnik efektywności energetycznej - EER 3,6 W/W
szt.
6
6.
Zakres grzania 1,5-5 kW
JEDNOSTKA WEW. RAV-137SKV-E5 TOSHIBA - oryginalna
8
1.
2.
3.
4.
część zamienna do klimatyzatora typu Toshiba
Jednostka wewnętrzna – ścienna inwerterowa pompa ciepła
Nominalna wydajność chłodnicza 3,5kW
Minimalna wydajność chłodnicza - 1,1 kW
Maksymalna wydajność chłodnicza - 4 kW
szt.
6
JEDNOSTKA ZEW. RAV-137SAV-E5 TOSHIBA - oryginalna część
9
zamienna do klimatyzatora typu Toshiba
1. Nominalna wydajność chłodnicza – 3,5 kW
2. Minimalna wydajność chłodnicza - 1,1 kW
3. Maksymalna wydajność chłodnicza – 4 kW
4. Nominalna wydajność grzewcza 4,2kW
5. Współczynnik efektywności energetycznej - EER 3,24 W/W
6. Zakres grzania 1,5-5 kW
szt.
6
Wykaz wymaganych dokumentów przy dostawie urządzeń wentylacyjno klimatyzacyjnych
1.
Instrukcja obsługi,
2.
DTR urządzenia,
3.
Instrukcja serwisowa,/Serwis Manual/
4.
Instrukcja montażu i eksploatacji,
5.
Karta gwarancyjna ,
6.
Deklaracja zgodności,
7.
Atest higieniczny,
8.
Dokument potwierdzający spełnienie norm w zakresie bezpieczeństwa CE,
9.
Dokument potwierdzający autentyczność oryginalnych części zamiennych producenta
10. Certyfikat Autoryzacyjny wydany dostawcy przez autoryzowanego przedstawiciela producenta urządzenia uprawniający go do montażu i serwisowania dostarczanych urządzeń.
11. Zapewnienie serwisu pogwarancyjnego oraz dostępność do części zamiennych przez min. 5 lat
Dokumenty nr 1,2,3,4 należy dostarczyć w języku polskim w 3-ech egzemplarzach w wersji papierowej oraz jeden w wersji elektronicznej, rysunki w formacie dwg. i pdf. opis w formacie
doc.
Uwagi:
*Odbiorca dopuszcza asortyment równoważny do wymaganego o parametrach technicznych wyspecyfikowanych w Załączniku 1 do Projektu Umowy
Za dowód równoważności należy rozumieć przedmiot zamówienia, który spełnia wszystkie parametry techniczne wyspecyfikowane w Załączniku 1 do Projektu Umowy. W przypadku
zaproponowania równoważnego przedmiotu zamówienia Wykonawca musi podać parametry zaproponowanego urządzenia i szczegółowy opis technicznym przedmiotu zamówienia
ODBIORCA:
DOSTAWCA:
