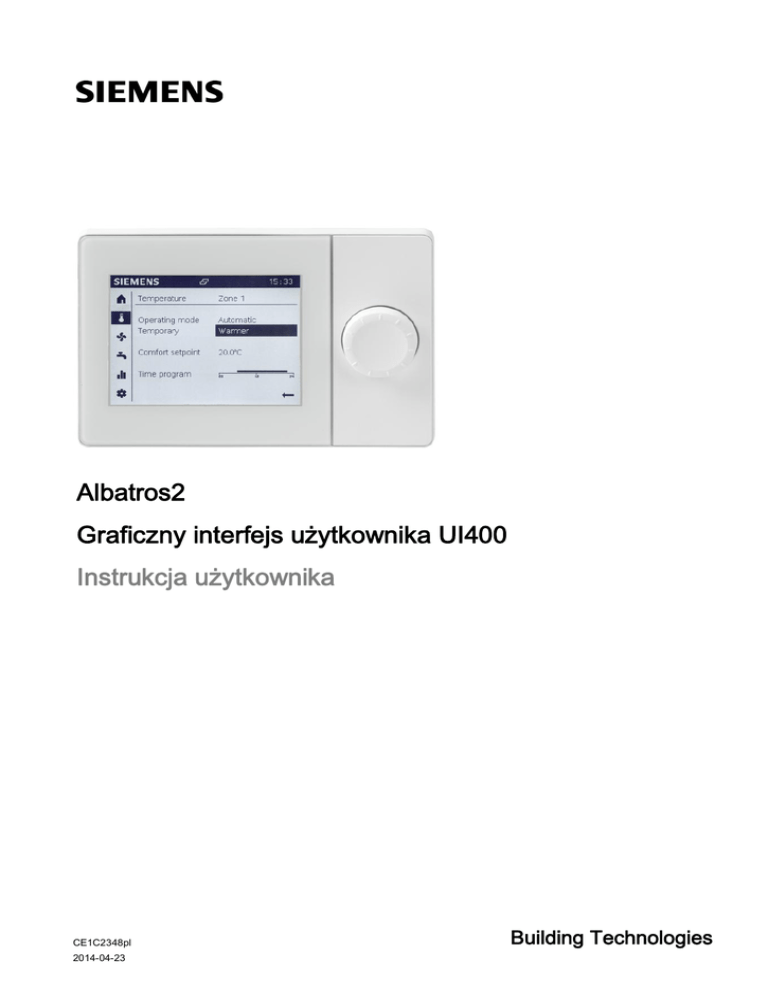

Albatros2 Graficzny interfejs użytkownika UI400 Instrukcja

Albatros2
Graficzny interfejs użytkownika UI400
Instrukcja użytkownika
CE1C2348pl
2014-04-23
Building Technologies
Witamy!
Witamy!
Wykorzystaj pokrętło nastawcze (push-and-roll) do obsługi zadajnika
pomieszczeniowego QAA74 oraz panela operatorskiego AVS74.
Wyświetlacz podzielony jest na kilka obszarów: pasek nawigacyjny, pasek stanu
oraz obszar roboczy.
Po włączeniu urządzenia wyświetlana jest strona przeglądowa z paskiem
nawigacyjnym. Pasek nawigacyjny zapewnia bezpośredni dostęp do głównych
funkcji.
Jeśli chcesz uzyskać informacje dotyczące ogrzewania, wentylacji czy ciepłej
wody, obróć pokrętło i wybierz szukany temat z paska nawigacyjnego.
Aby zmienić wartość, przyciśnij pokrętło po wybraniu żądanej funkcji głównej.
Następnie wybierz wartość, którą chcesz zmienić w obszarze roboczym.
Obiekty obsługowe mogą mieć trzy stany na wyświetlaczu:
Nie wybrany: Obiekt obsługowy wyświetlany jest normalnie, czarny na białym tle.
Wstępnie wybrany: Obiekt obsługowy otoczony jest ramką.
Wybrany: Obiekt obsługowy wyświetlany jest odwrotnie, biały na czarnym tle.
2
Siemens
Building Technologies
Graficzny interfejs użytkownika UI400
CE1C2348pl
2014-04-23
Przegląd najważniejszych właściwości
Przegląd najważniejszych właściwości
Oszczędzanie energii
l
Wykorzystuj tryb automatyczny.
Ustaw wartość zadaną Komfort.
l
Korzystaj z programu czasowego.
l
Zasadniczo utrzymuj tryb pracy Automatyczny:
W trybie tym, regulator pracuje prawidłowo i wykorzystuje
wszystkie możliwości oszczędzania energii (np. praca
letnia/zimowa).
Lub obsługuj budynek lub poszczególne strefy
mieszkalne bez programu czasowego ciągle w trybach
pracy Komfort, Zredukowany lub Ochrona.
Ustaw wartość zadaną Komfort do komfortowej
temperatury na okresy kiedy aktywnie korzystasz z
budynku lub stref mieszkalnych.
Korzystaj z programu czasowego do przełączania
budynku lub stref mieszkalnych na temperaturę
zredukowaną podczas dziennych nieobecności lub w
nocy. Program czasowy wykorzystywany jest tylko w
automatycznym trybie pracy.
Instalacja wentylacyjna...
Wykorzystuj tryb pracy oraz program czasowy do
wentylacji w taki sam sposób jak do ogrzewania.
Ciepła woda użytkowa...
Wykorzystuj tryb pracy , nominalną wartość zadaną oraz
program czasowy do ciepłej wody użytkowej w taki sam
sposób jak do ogrzewania.
3
Siemens
Building Technologies
Graficzny interfejs użytkownika UI400
CE1C2348pl
2014-04-23
Przegląd najważniejszych właściwości
Obsługa szczególnych zdarzeń i sytuacji
l
Chwilowa zmiana temperatury.
Przewyższenie wentylacji i ładowanie ponowne ciepłej wody.
l
Wyłączenie budynku podczas dłuższej nieobecności.
l
Użyj chwilowo „Cieplej” lub „Chłodniej” aby dostosować
temperaturę do szczególnych okoliczności.
Korzyść: Nastawy nie są zmieniane. Zauważalna
modyfikacja dokonywana jest tymczasowo. Regulator
powróci do pracy z domyślnymi wartościami.
Użyj chwilowo „Przewyższenie wentylacji” aby
wentylować budynek lub strefy mieszkalne z najwyższą
wydajnością w szczególnych okolicznościach.
Korzyść: Nastawy nie są zmieniane. Regulator powróci
do pracy z domyślnymi wartościami po wywietrzeniu
budynku lub poszczególnych pomieszczeń.
Użyj chwilowo „Ładowanie ponowne” aby szybko
podgrzać ciepłą wodę użytkową do nominalnej wartości
zadanej w szczególnych okolicznościach.
Korzyść: Nastawy nie są zmieniane. Regulator powróci
do pracy z domyślnymi wartościami po załadowaniu
ciepłej wody użytkowej.
Użyj przełącznika instalacji/strefy „Wył” jeśli opuszczasz
swój dom lub apartament na dłuższy okres czasu.
Budynek jest chroniony. Zużycie energii zmniejszone jest
do minimum.
Po powrocie przestaw na „Automatycznie”, a cała
instalacja wznowi pracę.
4
Siemens
Building Technologies
Graficzny interfejs użytkownika UI400
CE1C2348pl
2014-04-23
Przegląd najważniejszych właściwości
Kontrolowanie instalacji i zużycia energii
l
l
Przeglądaj strony informacyjne.
Porównuj wartości zużycia.
Użyj stron Info aby szybko uzyskać przegląd danych
dotyczących budynku lub stref mieszkalnych.
Na tych stronach wyświetlane są komunikaty z regulatora
(sygnalizowane symbolami na pasku stanu).
Użyj stron Energia aby porównać zużycie energii i zyski
energii (np. z kolektorów słonecznych) na osi czasu.
Ustawienia urządzenia operatorskiego i instalacji
l
l
Nastawy wprowadza się na urządzeniu operatorskim (np. ustawienie zegara).
Ustaw ważne parametry instalacji.
Na urządzeniu operatorskim można nastawić:
l Czas i datę
l Początek i koniec czasu letniego
l Język
Czy w budynku lub strefach mieszkalnych jest zawsze za
ciepło lub za zimno? Najważniejsze parametry instalacji
są łatwo dostępne:
l Wartość zadana temperatury komfortu, zredukowana
i ochrona
l Krzywa grzewcza lub chłodnicza
l Granica ogrzewania lato/zima
Uwaga
Twój instalator ogrzewania udzieli dodatkowych informacji dotyczących krzywej
grzewczej i chłodniczej, a także granic ogrzewania lato/zima.
5
Siemens
Building Technologies
Graficzny interfejs użytkownika UI400
CE1C2348pl
2014-04-23
Przegląd najważniejszych właściwości
Znaczenie symboli
Na pasku nawigacyjnym (po lewej, pionowo) wyświetlane są następujące symbole:
Dostępne dla użytkownika i eksperta:
Strona startowa: Stan instalacji. Dostęp do przełącznika instalacji (lub strefy).
Strona temperatury. Dostęp do ogrzewania i chłodzenia.
Strona wentylacji. Dostęp do wentylacji.
Strona ciepłej wody użytkowej. Dostęp do przygotowania ciepłej wody.
Strony Info:
l Komunikaty (błędy, zdarzenia)
l Informacja o instalacji
l Dane energii i zużycia na osi czasu
Strony serwisowe/nastaw:
l Ustawianie parametrów urządzenia lub instalacji
l Obsługa trybu specjalnego (np. do prac konserwacyjnych)
l Logowanie do widoku eksperta (patrz uwaga poniżej)
Dostępne dodatkowo dla eksperta:
Strony diagnostyczne: Analiza i sprawdzanie instalacji.
Nastawianie i naprawa:
l Adaptacja parametrów w 'Pełnej liście parametrów'
l Dostęp do przewodników uruchomienia
Uwaga
Tylko wykwalifikowany technik może ustawiać parametry na widoku eksperta.
Na pasku stanu (na górze, poziomo) wyświetlane są następujące symbole:
Symbol 'Alarm' sygnalizuje błąd instalacji.
Symbol 'Konserwacja / tryb specjalny' sygnalizuje występowanie komunikatu
konserwacji lub informacji z trybu specjalnego.
Symbol 'Zdarzenie' sygnalizuje komunikat zdarzenia z instalacji.
Symbol 'Ręka' wyświetlany jest gdy ustawienie przełącznika instalacji/strefy
zostanie zmienione poprzez zmianę na stronach tematycznych.
Ustawienia wprowadzone na stronach tematycznych można przywrócić za
pomocą przełącznika instalacji/strefy.
12:00
Zegar urządzenia jest synchronizowany z zegarem z podłączonego regulatora.
Symbol 'Użytkownik' i cyfra po prawej (poziom dostępu 1 do 3) sygnalizuje który
poziom użytkownika jest aktualnie aktywny.
Symbol 'Źródło' sygnalizuje które główne źródło (np. kocioł gazowy/olejowy,
pompa ciepła) jest aktualnie włączone.
6
Siemens
Building Technologies
Graficzny interfejs użytkownika UI400
CE1C2348pl
2014-04-23
Przegląd najważniejszych właściwości
Nawigacja i ustawianie przy pomocy pokrętła nastawczego
Aby przejść do paska nawigacyjnego:
Obróć pokrętło nastawcze: Wstępnie wybierz symbol na pasku nawigacyjnym.
Powiązana strona tematyczna wyświetlana jest w obszarze roboczym.
Przyciśnij pokrętło nastawcze: Wybór strony tematycznej.
Pierwszy nastawialny obiekt obsługowy na obszarze roboczym jest wstępnie
wybrany.
Powróć przy pomocy czarnej strzałki na pasku nawigacyjnym.
Aby przejść do obszaru roboczego i ustawić wartości:
Obróć pokrętło nastawcze: Wstępnie wybierz obiekt obsługowy.
Przyciśnij pokrętło nastawcze: Wybór obiektu obsługowego.
Dolny poziom jest wyświetlany gdy obiekt obsługowy składa się z kilku poziomów
(np. program czasowy).
Ustaw wartość.
Potwierdź ustawioną wartość.
Ustawiony obiekt obsługowy jest ponownie otoczony ramką (wybrany wstępnie).
Kontynuuj nawigację
l Aby przejść do innych stron, na wybranym tytule strony
l „Wstecz” w obszarze roboczym
l Czarna strzałka aby powrócić do paska nawigacyjnego
Wskazówki dotyczące obsługi
Czas na edycję
5 sekund
Zmieniona nastawa będzie przywrócona do poprzedniego
stanu jeśli nie zostanie potwierdzona w tym okresie
czasu.
Czas
blokowania
1 minuta
Pewne stany instalacji wyświetlane są na pierwszym
planie, np. strona trybu specjalnego. Pomimo tego
użytkownicy wciąż mogą przejść na dowolną stronę i
ustawiać wartości. Strona z pierwszego planu powróci po
upływie tego okresu czasu bez obsługi użytkownika.
Czas na obsługę 8 minut
Po upływie tego okresu czasu bez obsługi użytkownika,
wyświetlacz automatycznie powróci do strony startowej.
7
