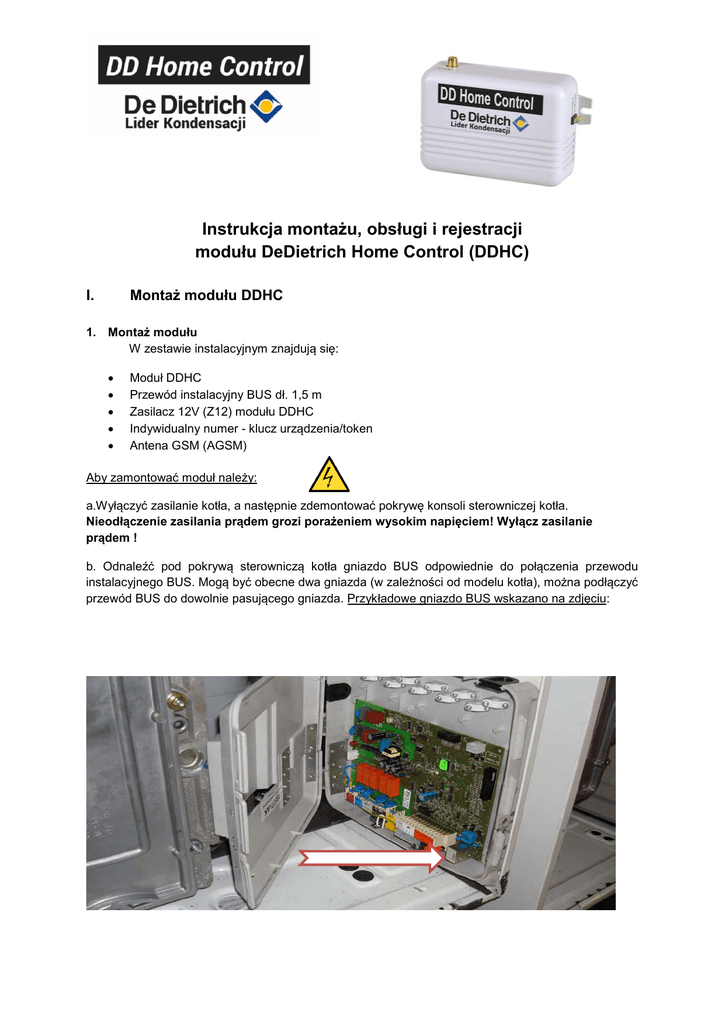

Instrukcja montażu, obsługi i rejestracji
modułu DeDietrich Home Control (DDHC)
Montaż modułu DDHC
I.
1. Montaż modułu
W zestawie instalacyjnym znajdują się:
•
•
•
•
•
Moduł DDHC
Przewód instalacyjny BUS dł. 1,5 m
Zasilacz 12V (Z12) modułu DDHC
Indywidualny numer - klucz urządzenia/token
Antena GSM (AGSM)
Aby zamontować moduł należy:
a.Wyłączyć zasilanie kotła, a następnie zdemontować pokrywę konsoli sterowniczej kotła.
Nieodłączenie zasilania prądem grozi porażeniem wysokim napięciem! Wyłącz zasilanie
prądem !
b. Odnaleźć pod pokrywą sterowniczą kotła gniazdo BUS odpowiednie do połączenia przewodu
instalacyjnego BUS. Mogą być obecne dwa gniazda (w zależności od modelu kotła), można podłączyć
przewód BUS do dowolnie pasującego gniazda. Przykładowe gniazdo BUS wskazano na zdjęciu:
c. Wyprowadzić przewód BUS poza konsolę sterowniczą, po czym należy ją zamknąć. Drugi koniec
przewodu instalacyjnego BUS wpiąć do modułu DDHC.
d. Wyszukać odpowiednie miejsce do zamontowania modułu w kotle (w zależności od modelu kotła)
upewniając się, że zapewnia ono ochronę modułu przed nadmierną temperaturą oraz zalaniem.
Wybór miejsca jest dowolny. Zalecamy montaż modułu z wykorzystaniem taśmy piankowej
dwustronnie klejącej.
e. Podłączyć antenę i umieścić ją w odpowiednim miejscu (np. z dala od silnego pola
elektromagnetycznego)
f. Zamontować zasilacz modułu i podłączyć go do gniazda 230V 50Hz. Uwaga: Nie włączać jeszcze
zasilania modułu ani kotła.
2. Karta SIM
DDHC wykorzystuje moduł GSM do łączenia z Internetem. Wymaga on instalacji karty SIM
dowolnego operatora z dostępną usługą Internet. Moduł nie posiada zabezpieczenia sim-lock, tak
więc wybór operatora jest nieistotny. Ważne jest, aby kod PIN karty był ustawiony na 1111 lub
usunięty. Oczywiście w pomieszczeniu w którym montowany jest moduł DDHC musi być dostępność
sieci i sygnału GSM danego operatora.
Posiadając skonfigurowaną kartę i moduł zainstalowany zgodnie z 1. punktem Instrukcji,
trzeba wprowadzić kartę SIM do oznaczonego slotu w module, tak aby usłyszeć kliknięcie. Będzie to
oznaczać że karta jest zainstalowana.
3. Rozruch systemu
Po wprowadzeniu karty SIM należy:
a. Włączyć zasilanie kotła, a następnie, po 30 sekundach, zasilanie modułu DDHC. Moduł będzie
podłączony, gdy dioda STATUS będzie świecić ciągłym żółtym światłem. Można wtedy przystąpić
do konfiguracji systemu.
b. Ustalić schemat kotłowni. Sprowadza się to do określenia, czy instalacja posiada obiegi ciepłej
wody, CO A, CO B lub CO C. Aby to ustalić należy przejrzeć dostępne obiegi na konsoli
sterowniczej lub skonsultować się z instalatorem lub serwisem uruchamiającym kocioł.
c. Po ustaleniu schematu kotłowni, prosimy sięgnąć do Instrukcji Rejestracji modułu (ostatnia strona
niniejszej instrukcji) oraz podany w niej indywidualny nr tokena. Zawiera ona adres strony
internetowej, na której można dokończyć proces instalacji i rejestracji modułu DDHC w systemie.
Instalacja będzie wymagać podania indywidualnego numeru tokena oraz numeru telefonicznego karty
SIM zainstalowanej w module. Po rejestracji na stronie, na wskazany przez siebie numer telefoniczny
smartfona Użytkownik otrzyma SMS z linkiem do aplikacji mobilnej, umożliwiającej dostęp do
systemu i zdalną kontrolę pracy kotła.
---------------------------------------------------------------
II.
Obsługa aplikacji DDHC
UWAGA: Korzystanie z aplikacji jest intuicyjne, ale wymaga od Użytkownika minimalnej
wiedzy technicznej dotyczącej skutków wykonywanych operacji. Producent nie ponosi
odpowiedzialności za skutki błędnie wydanych poleceń lub niemożność ich dostarczenia do
sterownika kotła (np. z powodu słabego sygnału z sieci GSM).
4. Opis aplikacji
DDHC to aplikacja do bezprzewodowego sterowania kotłami lub kaskadami kotłów domowych
MCA/AGC/AFC przez internet za pomocą smarfona lub tabletu z systemem Android. Program
umożliwia zmianę podstawowych ustawień kotła. Instalacji aplikacji dokonuje się poprzez wejście na
stronę
Google
Play
i
kliknięcie
przycisku
ZAINSTALUJ.
Link
do
aplikacji
:
https://play.google.com/store/apps/details?id=ddcontrol.limelight
Użytkowanie modułu DDHC nic nie kosztuje użytkownika, nie ma żadnych ukrytych kosztów
eksploatacji.
Wersja wzbogacona - DD Project Control - jest natomiast wielofunkcyjnym narzędziem
diagnostycznym dla użytkowników kotłowni domowych (obsługa DDPC jest możliwa także za pomocą
laptopa).
5. Pierwsze uruchomienie
Przy pierwszym uruchomieniu aplikacja DDHC poprosi o podanie loginu i hasła. Login i hasło są te
same które podano podczas rejestracji na stronie http://smok.co/home/. Zaleca się zmianę hasła
(w zakładce Ustawienia) z domyślnego na wymyślone przez Użytkownika celem podniesienia
bezpieczeństwa użytkowania.
Aplikacja będzie pamiętać ostatnie dane logowania. Wylogować można się w zakładce Ustawienia.
6. Strona główna
Tuż po zalogowaniu system pokaże poniższy interfejs. Udostępnia on szereg opcji, które Użytkownik
może wybrać:
Wskaźnik 1: umożliwia przejście do menu głównego
aplikacji. Umożliwia też, jak wskaźniki 6-7-8, przejście
do panelu ustawień oraz panelu temperatur.
Wskaźnik 2: umożliwia przejście do menu wyboru innego
obiektu (jeśli dane konto posiada do niego dostęp) oraz
listę obiegów.
Wskaźnik 3: umożliwia zmianę aktualnej temperatury
zadanej na danym obiegu. Jeśli aktualnie realizowany
jest program temperatury dziennej – jest to temperatura
dzienna, i kręcenie pokrętłem zmieni temperaturę
dzienną, jeśli nocna bądź wakacyjna – analogicznie.
Wskaźnik 4: pokazuje aktualnie wybrany obieg.
Naciśnięcie w ten wskaźnik spowoduje przełączenie do
następnego obiegu na wybranym obiekcie.
Wskaźnik 5: obrazuje aktualny tryb pracy sterownika.
Możliwa jest jedna z kilku opcji:
1. Auto – ogrzewanie realizowane jest zgodnie z
programem,
2. Dzień – wymusza tryb temperatury dziennej,
3. Noc – wymusza tryb temperatury nocnej (jestem w
domu/noc lub poza domem),
4. Wakacje – włączono tryb wakacje,
Naciśnięcie we wskaźnik 5 spowoduje przejście do ekranu ustawienia trybu.
Wskaźnik 6: umożliwia ustawienie programu tygodniowego,
Wskaźnik 7: umożliwia wybranie trybu instalacji,
Wskaźnik 8: umożliwia określenie czasu powrotu – co ułatwia osiągnięcie zawczasu optymalnej
temperatury w budynku.
Kolejne sekcje instrukcji poświęcone będą tym opcjom.
7. Panele ustawienia oraz temperatury
W panelu ustawienia, dostępnej z menu głównego, dostępne są poniższe opcje:
1. Temperatura dzienna, nocna i wakacyjna – dla aktualnie wybranego obiegu.
2. Język, jednostki temperatury, strefa czasowa – Użytkownik może wybrać ustawienia
odpowiadające swoim upodobaniom.
3. Kontakt z serwisem – Użytkownik może z tej pozycji wykonać telefon do serwisu obsługującego
jego instalację lub pod dowolnie określony wcześniej przez siebie numer.
4. Wyloguj się – opcja ta pozwala powrócić do ekranu logowania celem wybrania innego konta.
5. Informacje o licencjach – informacje prawne odnośnie użytkowanego oprogramowania.
W panelu temperatury dostępne są wybrane aktualne temperatury z poszczególnych czujników
systemu grzewczego, odświeżane co 10 sekund.
8. Zakładka program
W zakładce program ustawiać można program
tygodniowy. Robi się to naciskając na poszczególne
bloczki – każdy blok odpowiada półgodzinnemu okresowi
(podobnie jak na sterowniku iSystem) rozpoczynającemu
się od czasu znajdującego się na bloczku.
Nacisnięcie w skrótową nazwę dnia powoduje
wyświetlenie listy na której można wybrać dzień, który
aktualnie jest programowany. Aby uzyskać dostęp do
bloczków znajdujących się poniżej, można przeciągnąć
ekran niżej. Po naciśnięciu i przełączeniu stanu danego
bloczka, program jest automatycznie zapisywany do
sterownika – można skorzystać z opcji wstecz bez obawy
o utratę nastaw.
9. Zakładka tryby
W zakładce tryby wybrać można tryb dla całej instalacji (tj.
obejmujący wszystkie obiegi).
Opcja w domu/dzień powoduje przejście do trybu wymuszonej pracy dziennej – będzie on trwał do
końca bieżącego dnia.
Opcja w domu/noc powoduje przejście do trybu wymuszonej pracy nocnej – będzie on trwał do końca
bieżącego dnia.
Opcja poza domem spowoduje przejście do trybu wymuszonej pracy nocnej – zostanie on odwołany
na żądanie użytkownika, korzystając z opcji będę za.
Opcja tryb wakacyjny spowoduje zastosowanie na wszystkich obiegach temperatury wakacyjnej oraz
wyłączenie grzania ciepłej wody. Jest to korzystna opcja w przypadku dłuższych nieobecności.
Zostanie ona odwołana na żądanie użytkownika poprzez użycie opcji będę za.
Wybranie innego trybu spowoduje natychmiastowe odwołanie poprzedniego trybu oraz nastaw będę
za.
10. Zakładka będę za
Opcja będę za służy do odwoływania trybów poza domem i wakacyjnego. Po wejściu w tę zakładkę za
pomocą strzałek należy ustawić czas za jaki Użytkownik przybędzie do budynku – lub po prostu za
jaki czas budynek ten ma być nagrzany.
Opcja będę za odpowiednio wcześniej przywróci tryb pracy automatyczny.
11. Kontakt z serwisem
W przypadku :
a) problemów z montażem lub pytań dotyczących użytkowania systemu należy kontaktować się
z operatorem pod adresem: [email protected]
b) awarii i zgłoszenia gwarancyjnego naprawy należy kontaktować się z operatorem pod
adresem: [email protected]
lub z infolinią De Dietrich pod numerem 801-080-881- menu 2 a potem 8 (pon.- czw. w godz. 8.0016.00, pt. w godz. 8.00-14.00), pod tym numerem zgłosi się serwis producenta modułu i aplikacji.
De Dietrich Technika Grzewcza Sp. z o.o.
Wersja: 15 września 2015 r.
Instrukcja Rejestracji modułu DDHC w systemie
Gratulujemy wyboru systemu DD Home Control!
Do uruchomienia aplikacji należy wykonać kilka czynności :
1. Podłącz moduł do swojego kotła. Zaopatrz go w kartę SIM i zasilanie.
2. Zarejestruj
moduł.
W
tym
celu
przejdź
na
stronę
http://smok.co/home/
UWAGA! Prosimy o uważne podawanie danych. Token czyli klucz urządzenia jest ważny
tylko na jedną rejestrację. Ponowienie procedury wymaga kontaktu z producentem.
3. Podaj informacje: klucz urządzenia, imię i nazwisko, adres e-mail, hasło, nr tel.
komórkowego - smartfona, obiegi w kotłowni. Jeśli nie radzisz sobie z wypełnieniem
wszystkiego, napisz e-maila lub zadzwoń do najbliższego serwisu DDHC podanego na stronie
dostawcy
(http://www.dedietrich.pl/Serwis/Moduly-zdalnego-nadzoru/Serwis-DDHC-DDPCDDBMS) lub na nr Infolinii wskazany w pkt.11 powyżej.
4. Na podany numer smartfona otrzymasz SMS-em link do aplikacji, którą należy zainstalować
na smartfonie / tablecie.
Twój token modułu / Klucz urządzenia:
xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx
Logowanie odbywa się za pomocą danych podanych w formularzu rejestracji. W razie jakichkolwiek
pytań prosimy o e-mail na adres [email protected]
Życzymy miłego użytkowania systemu DD Home Control !
