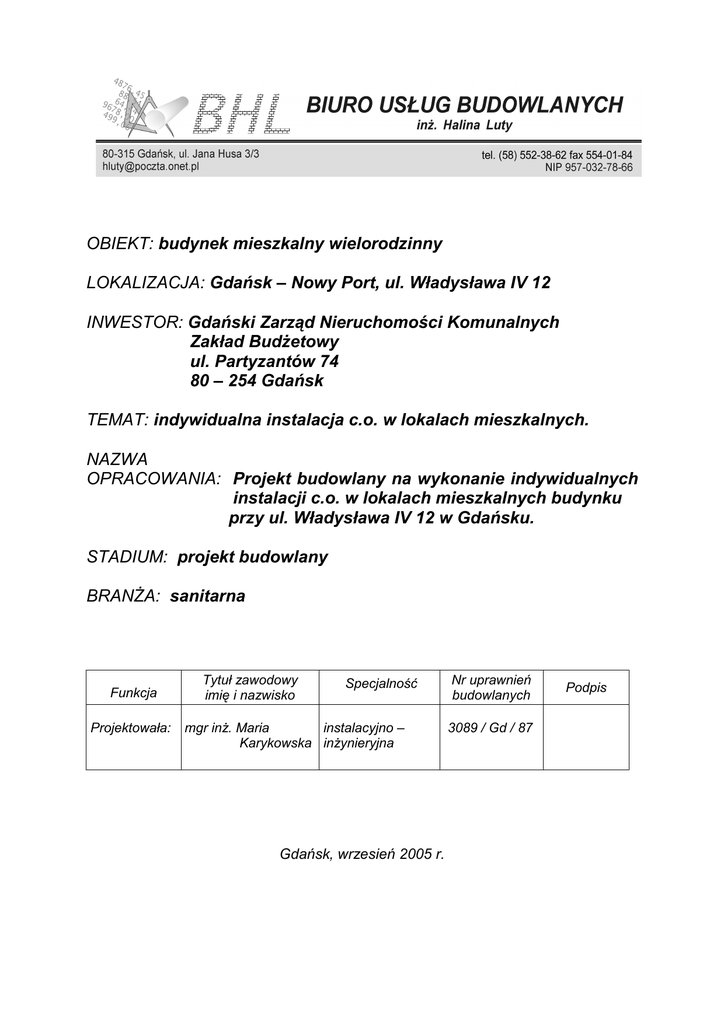

projekt-co-opis załacznik nr 4

OBIEKT: budynek mieszkalny wielorodzinny
LOKALIZACJA: Gdańsk – Nowy Port, ul. Władysława IV 12
INWESTOR: Gdański Zarząd Nieruchomości Komunalnych
Zakład BudŜetowy
ul. Partyzantów 74
80 – 254 Gdańsk
TEMAT: indywidualna instalacja c.o. w lokalach mieszkalnych.
NAZWA
OPRACOWANIA: Projekt budowlany na wykonanie indywidualnych
instalacji c.o. w lokalach mieszkalnych budynku
przy ul. Władysława IV 12 w Gdańsku.
STADIUM: projekt budowlany
BRANśA: sanitarna
Funkcja
Projektowała:
Tytuł zawodowy
imię i nazwisko
Specjalność
mgr inŜ. Maria
instalacyjno –
Karykowska inŜynieryjna
Gdańsk, wrzesień 2005 r.
Nr uprawnień
budowlanych
3089 / Gd / 87
Podpis
Oświadczenie projektanta
Oświadczam, Ŝe projekt budowlany indywidualnych instalacji c.o.
w lokalach mieszkalnych budynku przy ul. Władysława IV 12 w Gdańsku
– Nowym Porcie został wykonany w sposób zgodny z wymaganiami
ustawy, przepisami oraz zasadami wiedzy technicznej.
2
OPIS TECHNICZNY
do projektu indywidualnych instalacji c.o. w mieszkaniach przy ulicy Władysława IV nr12 w
Gdańsku Nowym Porcie
1.0. Zawartość opracowania
1.1. Opis techniczny i obliczenia
1.2. Część rysunkowa.
1. Rzut parteru
1:100
2. Rzut I piętra
1:100
3. Rozwinięcia instalacji c.o. 1:100
4. Rozwinięcie instalacji c.o.
1:100
2.0. Podstawa opracowania.
-
zlecenie Inwestora
-
projekt architektoniczno - budowlany
-
pomiary i wizje lokalne
-
obowiązujące przepisy, normy i zarządzenia
3.0. Temat i zakres opracowania.
Tematem opracowania są indywidualne instalacje c.o. zasilane z 2 - funkcyjnych piecy
gazowych, wiszących pracujących na potrzeby c.o. i c.w.u. w mieszkaniach przy ulicy
Władysława IV nr 12 w Gdańsku Nowym Porcie.
4.0. Projektowana instalacja c.o.
Źródłem ciepła w mieszkaniach są dwufunkcyjne niskoparametrowe, przepływowe,
gazowe, wiszące piecyki pracujące na potrzeby c.o. i c.w.u., typu AR - MSC20 o mocy
23 KW produkcji PREDOM TERMET Świebodzice.
Dla kaŜdego mieszkania zaprojektowano instalację wodną, pompową z rozdziałem
dolnym lub górnym pracującą na parametrach 90/70˚C.
3
Obliczania wykonano w oparciu o następujące normy PN-94/B-03406, PN-82/B-02402,
PN-82/B-02403, PN-91/B-02020.
Przewody z instalacji c.o. projektuje się z rur stalowych instalacyjnych ze szwem wg PN79/H-74244 łączonych przez spawanie.
Rurociągi naleŜy prowadzić ze spadkiem 3‰ w kierunku źródła ciepła.
Odpowietrzenie instalacji poprzez automatyczne odpowietrzniki wbudowane w grzejniki
oraz poprzez zawory odpowietrzające z wbudowanym zamknięciem wodnym..
Jako elementy grzejne projektuje się grzejniki PURMO typ C 22 o wysokościach i
długościach wskazanych na rysunkach i w załączonej tabeli. Grzejniki wyposaŜone są w
zawór odpowietrzający.
Regulacja instalacji za pomocą zaworów grzejnikowych typu Danfoss ø 15 z głowicą
termostatyczną i nastawą wstępną jak równieŜ za pomocą automatyki kotła. Na gałązkach
grzejnikowych powrotnych zamontować zawory powrotne Hertz-RL-5 z regulacją i
moŜliwością napełniania i opróŜniania grzejnika za pomocą łącznika do węŜa.
Uzupełnianie wody w zładzie za pomocą zaworu wmontowanego w kotle,
poprzedzonego na dopuście wody zaworem zwrotnym.
Na powrocie instalacji c.o. przed kotłem zamontować filtr siatkowy o średniej gęstości
pomiędzy dwoma kulowymi zaworami odcinającymi.
W najniŜszym punkcie instalacji zamontować zwór spustowy ze złączką do węŜa
(odwodnienie instalacji).
Po wykonaniu montaŜu instalację c.o. naleŜy poddać próbie ciśnieniowej na zimno 0,4
MPa. Po uzyskaniu dodatniego wyniku próby ciśnieniowej wodą zimną i dokładnym
przepłukaniu instalacja powinna być poddana próbie na gorąco przy normalnej pracy
zładu.
Rurociągi po dokładnym oczyszczeniu naleŜy zabezpieczyć antykorozyjnie farbą
termoodporną a następnie pomalować farbą w kolorze zgodnym z Ŝyczeniem
uŜytkownika.
Rurociągi zasyfonowane i ułoŜone pod stropem korytarzy zaizolowac pianką
poliuretanową gr. 20mm.
Na doprowadzeniu zimnej wody do kotła, oprócz zaworu zwrotnego, naleŜy zamontować
4
spręŜynowy zawór bezpieczeństwa serii SJ 6301 o nominalnej średnicy do = 15 mm,
d1 x d2 = 20 x 32 mm, P = 0,66 Mpa oraz zawór odcinający.
Całość wykonać zgodnie z projektem oraz z „W. t. wykonania i odbioru robót
budowlano- montaŜowych cz. II - instalacje sanitarne i przemysłowe”.
5.0. Obliczenia.
5.1. Obliczenia wielkości kotła.
Przygotowanie ciepłej wody jest „uprzywilejowane”. Mieszkanie wyposaŜone jest
w wannę. Napełnienie średniej wielkości wanny wymaga 15-stu minut. Więc
Ŝądana moc kotła wynosi.
W = 140 x 35˚ x 4,2 = 22 KW
15 x 60
gdzie
140 - pojemność wanny (l)
- ∆ t = 45 - 10 = 35˚C
- podgrzanie wody o ∆t = 35˚C
Dobrano kocioł o mocy 23 KW, typu AR - MSC 20 produkcji Predom Termet
Świebodzice.
5
5.2. Tabela - zestawienie zapotrzebowania ciepła pomieszczeń oraz grzejników
Lp
M1
M2
M3
M4
M5
M6
Nr
pom
Nazwa pomiesz.
Pow.
m²
Tem
p ˚C
Q
W
1
3
Łazienka
Pokój
3,0
16,0
25
20
4
5
13
15
16
17
18
19
Pokój
Kuchnia
Pom. Socjalne
Pokój
Pokój
Pokój
Pokój
Pokój
17,0
17,0
14
16
18
14
21
29
20
20
20
20
20
20
20
20
20
Pokój
21
20
6
Pokój
21
20
750
1500
1000
2040
1700
2000
1920
2160
1400
3150
1740
1740
1570
1580
1580
1570
1650
550
1500
1980
3200
1100
1260
2200
1870
2040
900
1650
1650
7
9
10
104
105
103
108
109
110
Pokój
Łazienka
Pokój
Kuchnia
Pokój
Łazienka
Pokój
Pokój
Kuchnia
16,5
2,5
10,0
16,5
32,0
4,5
10,5
19,0
12,5
20
25
20
20
20
25
20
20
20
102
111
112
Kuchnia
Pokój
Pokój
17,5
9,0
27,5
20
20
20
Wielkość i typ
grzejnika
C/H/L
C22/600/400
C22/600/800
C22/600600
C22/600/1000
C22/600/800
C22/600/1000
C22/600/1000
C22/600/1000
C22/600/800
C22/600/1600
C22/600/800
C22/600/800
C22/600/800
C22/600/800
C22/600/800
C22/600/800
C22/600/800
C22/600/400
C22/600/800
C22/600/1000
C22/600/1600
C22/600/600
C22/600/600
C22/600/1000
C22/600/1000
C22/600/1000
C22/600/600
C22/600/800
C22/600/800
Typ nastawy
Q
Kv = ∆p
0,15
0,29
0,19
0,39
0,32
0,39
0,37
0,42
0,27
0,61
0,34
0,34
0,30
0,30
0,30
0,30
0,32
0,11
0,29
0,38
0,62
0,21
0,24
0,42
0,36
0,39
0,17
0,32
0,32
Nastawa
wstępna
N
4
6
4
7
6
7
7
7
5
N
6
6
6
6
6
6
6
3
6
7
N
5
5
7
6
7
4
6
6
5.3. Obliczenia zaworu bezpieczeństwa.
Q( Kg / s )
F=
q m ( Kg / m 2 s ) xα
qm = 1414,5 x √ (p - p) q
qm = 1414,5 x √ (0,66 - 0) 1000 = 36339,16 kg/m²s
α = 0,9 x α rzecz = 0,9 x 0,78 = 0,702
Q = 23 KW = 19780 kcal/h
Q = 19780 = 565 kg/h = 0,16 l/s
35
6
0,16 l/s
F = 36339,16 x 0,702
=
4 x 0,0000062
D =√
3,14
= 0,0028 m = 2,8 mm
0,16 .
25510,1 = 0,0000062 m²
Przyjęto zawór bezpieczeństwa spręŜynowy serii SJ 6301 o nominalnej średnicy do
=15 mm, d1 x d2 = 20 x 32
p =0,66 MPa
7
