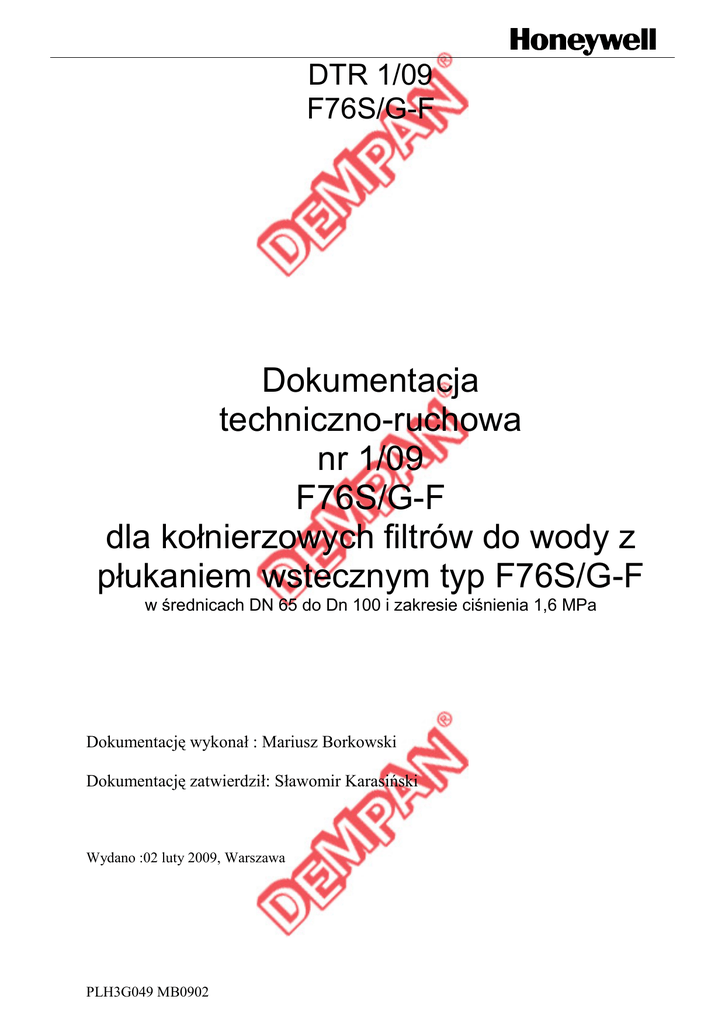

DTR F76S/G-F

DTR 1/09
F76S/G-F
Dokumentacja
techniczno-ruchowa
nr 1/09
F76S/G-F
dla kołnierzowych filtrów do wody z
płukaniem wstecznym typ F76S/G-F
w średnicach DN 65 do Dn 100 i zakresie ciśnienia 1,6 MPa
Dokumentację wykonał : Mariusz Borkowski
Dokumentację zatwierdził: Sławomir Karasiński
Wydano :02 luty 2009, Warszawa
PLH3G049 MB0902
SPIS TREŚCI
1. ZASTOSOWANIE.................................................................................................................... 3
2. OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ........................................ 4
3. . ZASADY INSTALACJI ......................................................................................................... 4
4. PROJEKTOWANIE ................................................................................................................. 4
5. RYSUNKI I WYKAZ CZĘŚCI ZAMIENNYCH..................................................................... 6
5.1. Filtr...................................................................................................................................... 6
5.1. Akcesoria .......................................................................................................................... 8
6. INSTALACJA ........................................................................................................................... 8
6.1. MontaŜ ............................................................................................................................... 8
6.2. Spust wody płukania wstecznego.............................................................................. 8
7. PŁUKANIE WSTECZNE ........................................................................................................ 8
7.1. Ręczne płukanie wsteczne........................................................................................... 9
7.2. Automatyczne płukanie wsteczne z Z11S................................................................ 9
7.3. Automatyczne płukanie wsteczne sterowane ciśnieniem róŜnicowym przy
pomocy DDS76 i Z11AS........................................................................................................ 9
8. KONSERWACJA..................................................................................................................... 9
-2.-
1. ZASTOSOWANIE
Filtry kołnierzowe F76S/G-F z płukaniem wstecznym są przeznaczone dla duŜych instalacji.
Mogą one być uŜywane w duŜych budynkach mieszkalnych, do centralnego zasilania wody oraz w
zastosowaniach przemysłowych. Filtry kołnierzowe F76S/G-F mają wysoką efektywność filtracji i mogą
być uzbrojone w automat do płukania wstecznego Z11AS a takŜe w przełącznik spadku ciśnienia
DDS76. Zastosowanie filtra w instalacji zasilającej powoduje zatrzymanie ciał obcych jak na przykład
drobiny rdzy, strzępki konopi, ziarna piasku itp. W instalacjach metalowych lub plastikowych filtr ten
powinien być zawsze zakładany za wodomierzem..
Czynnik
Ciśnienie wejściowe
Ciśnienie robocze
Temperatura
Ciśnienie
Siatka filtracyjna
Wielkości
woda
Maks. 16 bar (1,6 MPa)
Minimum 1,5 bar (0,15 MPa)
Maksymalnie 16 bar (1,6 MPa)
maks. 70˚C
PN 16
100 µm; 200 µm
DN 65 - 100
-3.-
2. OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Filtr kołnierzowy 76S/G-F zaprojektowano do zastosowań w instalacjach wodociągowych wody pitnej lub
instalacjach przemysłowych gdzie czynnikiem jest woda. Stosowanie do innego medium, wymaga
uzgodnienia z Producentem.
W przypadku niefachowego zainstalowania, uruchomienia, obsługi i konserwacji, mogą powstać zarówno
szkody materialne jak i osobowe. Zakłada się znajomość reguł technicznych, odpowiednich przepisów,
zasad oraz norm i obowiązku ich stosowania i przestrzegania .
3. . ZASADY INSTALACJI
• Montować poziomo z obudową filtra skierowaną ku dołowi
• Zamontować zawory odcinające po obydwu stronach filtra
• Montować zgodnie z kierunkiem strzałki na korpusie
• Zapewnić łatwy dostęp
• Montować bezpośrednio za wodomierzem.
Rys. 1. Przykład instalacji z filtrem F76S/G-F
4. PROJEKTOWANIE
Odpowiedzialnym za dobór, sposób zastosowania, połoŜenie wbudowania, zainstalowanie i uruchomienie
armatury na rurociągach są: projektant, wykonawca bądź uŜytkownik.
Błędy projektowania - lub wbudowania, mogą mieć istotny wpływ na jakość działania filtra i tworzyć
znaczny potencjał zagroŜeń.
W przypadku wątpliwości w tym zakresie prosimy skontaktować się z producentem armatury.
Oznaczenie:
F76S/G- … FA = dokładność filtracji 100 µm
F76S/G- … FD = dokładność filtracji 200 µm
-4.-
Wymiary
Rys. 2. Wymiary filtra F76S/G-F
-5.-
Rys. 3. Charakterystyka filtra F76S/G-F
5. RYSUNKI I WYKAZ CZĘŚCI ZAMIENNYCH
5.1. Filtr
Konstrukcja:
Filtr F76S-F-G składa się z:
• Obudowy z manometrem
• Kołnierzy PN16
• Filtra drobnosiatkowego
• Zaworu kulowego z osłoną spustu
Materiały:
• Obudowa i osłona z brązu
• Wewnętrzne elementy ze stali nierdzewnej, brązu i mosiądzu.
• Wkład filtracyjny ze stali nierdzewnej
• Tabliczka znamionowa ze stali nierdzewnej
-6.-
Rys. 4. Wykaz części zamiennych filtra F76S/G-F
-7.-
5.1. Akcesoria
6. INSTALACJA
6.1. MontaŜ
1. Przepłukać gruntownie przewód rurowy
2. Zainstalować stację wodną z filtrem
• Zapewnić prawidłowy kierunek przepływu zgodnie ze wskazaniem strzałki.
• Instalować na poziomym przewodzie rurowym z komorą filtrową skierowaną do dołu
• Instalować bez zginania lub napręŜenia skręcającego.
3. Uszczelnić w przyłączeniu manometru.
4. Filtr jest teraz gotowy do uŜycia.
6.2. Spust wody płukania wstecznego
Woda płukania wstecznego musi być kierowana rurą do spustu w taki sposób, Ŝeby nie mogło utworzyć
się ciśnienie wsteczne.
1. Bezpośrednie przyłączenie do przewodu rurowego spustowego0 A DN 40/100 złączki redukcyjnej i
wymaganego DN 100 syfonu i rury (maksymalnie trzy kolanka 90 )
2. Swobodny wypływ do istniejącego spustu w podłodze
Ilość odprowadzanej wody przy płókaniu wstecznym dla filtrów o rozmiarze DN65-100 to ok. 150
litrów*.
* Przy ciśnieniu wlotowym 4,0 bar i trwaniu płukania 25 sek.
7. PŁUKANIE WSTECZNE
-8.-
Wymagane jest ciśnienie wlotowe co najmniej 1.5 bar dla płukania wstecznego. Częstotliwość płukania
wstecznego zaleŜy od stopnia zanieczyszczenia wody. Norma DIN 1988, część 8 wymaga, Ŝeby przerwa
w płukaniu wstecznym nie była dłuŜsza za kaŜdym razem niŜ dwa miesiące. Aby zapewnić
przeprowadzenie tego odpowiedniego i regularnego płukania zwrotnego, zalecamy zamontowanie Z 11
AS siłownika automatycznego płukania wstecznego.
➨ Nawet podczas operacji płukania wstecznego moŜna zaopatrzyć się w wodę filtrowaną.
7.1. Ręczne płukanie wsteczne
Przy otwartym zaworze kulowym następuje półautomatyczne płukanie wsteczne siatki filtracyjnej.
Otwieranie i zamykanie zaworu kulowego powinno następować powoli nigdy gwałtownie.
Jeśli czyszczenie siatki filtracyjnej płukaniem wstecznym odbywa się często, wówczas czas płukania nie
musi być dłuŜszy niŜ 10 - 20 sekund. Jeśli filtr jest bardziej zabrudzony czas płukania powinien być
dłuŜszy
7.2. Automatyczne płukanie wsteczne z Z11S
Z 11 S siłownik automatycznego płukania wstecznego jest dostępny jako osprzęt dodatkowy. Siłownik
kontroluje automatycznie płukanie wsteczne w odstępach regulowanych w przedziale od 4 minut do 3
miesięcy.
7.3. Automatyczne płukanie wsteczne sterowane ciśnieniem
róŜnicowym przy pomocy DDS76 i Z11AS
Jeśli uŜytkownik wymaga pełnego automatycznego procesu płukania wstecznego wówczas przy
zastosowaniu przełącznika róŜnicy ciśnień DDS76 i automatu płuczącego Z11AS uzyskuje automatyczny
serwis filtra. Płukanie filtra następuje automatycznie gdy róznica ciśnień pomiędzy zasilaniem a wylotem
z filtra osiągnie wartość ciśnienia określona na przełączniku róŜnicy ciśnień.
8. KONSERWACJA
Przy eksploatacji filtra naleŜy zaplanować następujące operacje:
• Filtr musi być czyszczony regularnie przez płukanie wsteczne, w odstępach nie dłuŜszych niŜ dwa
miesiące. Operacja ta moŜe zostać przeprowadzona przez uŜytkownika.
• W przypadku nie wykonania płukania filtr moŜe zostać zablokowany, co doprowadzi do spadku ciśnienia
i zmniejszającego się natęŜenia przepływu.
• Sita filtru są ze stali nierdzewnej. Osady z rdzy z przewodu rurowego nie mają Ŝadnego wpływu na
funkcję i operacje filtra.
-9.-
