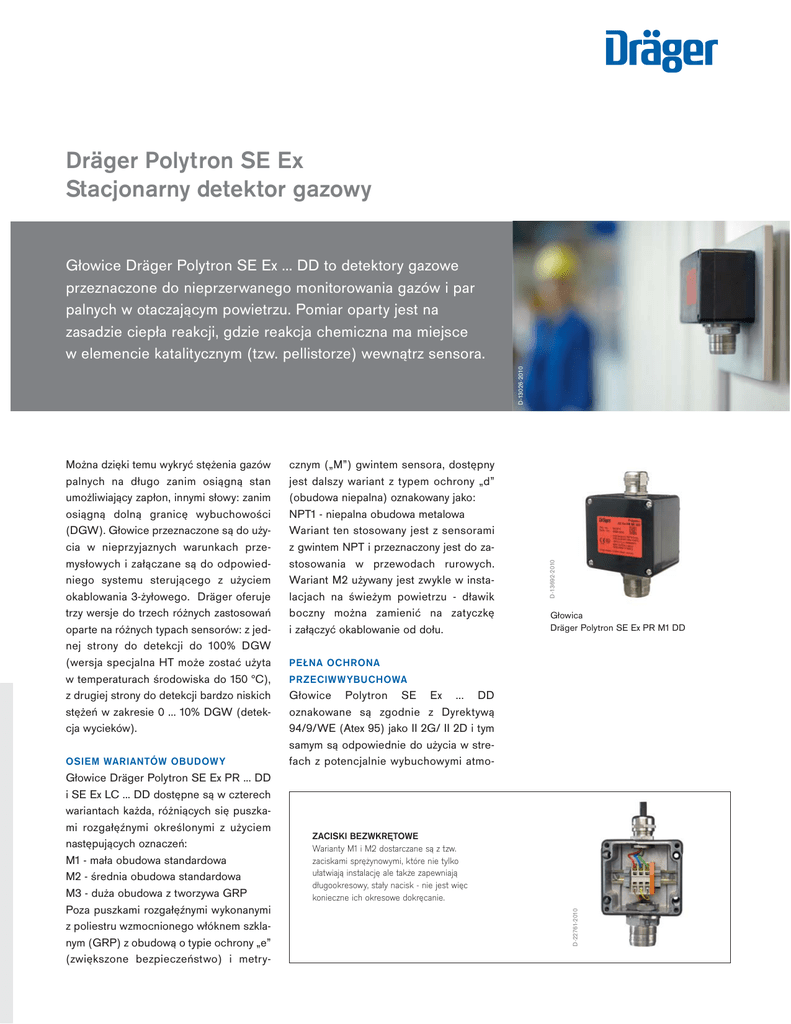

Dräger Polytron SE Ex

Dräger Polytron SE Ex
Stacjonarny detektor gazowy
OSIEM WARIANTÓW OBUDOWY
Głowice Dräger Polytron SE Ex PR ... DD
i SE Ex LC ... DD dostępne są w czterech
wariantach każda, różniących się puszkami rozgałęźnymi określonymi z użyciem
następujących oznaczeń:
M1 - mała obudowa standardowa
M2 - średnia obudowa standardowa
M3 - duża obudowa z tworzywa GRP
Poza puszkami rozgałęźnymi wykonanymi
z poliestru wzmocnionego włóknem szklanym (GRP) z obudową o typie ochrony „e”
(zwiększone bezpieczeństwo) i metry-
cznym („M”) gwintem sensora, dostępny
jest dalszy wariant z typem ochrony „d”
(obudowa niepalna) oznakowany jako:
NPT1 - niepalna obudowa metalowa
Wariant ten stosowany jest z sensorami
z gwintem NPT i przeznaczony jest do zastosowania w przewodach rurowych.
Wariant M2 używany jest zwykle w instalacjach na świeżym powietrzu - dławik
boczny można zamienić na zatyczkę
i załączyć okablowanie od dołu.
Głowica
Dräger Polytron SE Ex PR M1 DD
PEŁNA OCHRONA
PRZECIWWYBUCHOWA
Głowice Polytron SE Ex ... DD
oznakowane są zgodnie z Dyrektywą
94/9/WE (Atex 95) jako II 2G/ II 2D i tym
samym są odpowiednie do użycia w strefach z potencjalnie wybuchowymi atmo-
ZACISKI BEZWKRĘTOWE
Warianty M1 i M2 dostarczane są z tzw.
zaciskami sprężynowymi, które nie tylko
ułatwiają instalację ale także zapewniają
długookresowy, stały nacisk - nie jest więc
konieczne ich okresowe dokręcanie.
D-22761-2010
Można dzięki temu wykryć stężenia gazów
palnych na długo zanim osiągną stan
umożliwiający zapłon, innymi słowy: zanim
osiągną dolną granicę wybuchowości
(DGW). Głowice przeznaczone są do użycia w nieprzyjaznych warunkach przemysłowych i załączane są do odpowiedniego systemu sterującego z użyciem
okablowania 3-żyłowego. Dräger oferuje
trzy wersje do trzech różnych zastosowań
oparte na różnych typach sensorów: z jednej strony do detekcji do 100% DGW
(wersja specjalna HT może zostać użyta
w temperaturach środowiska do 150 °C),
z drugiej strony do detekcji bardzo niskich
stężeń w zakresie 0 ... 10% DGW (detekcja wycieków).
D-13692-2010
D-13026-2010
Głowice Dräger Polytron SE Ex ... DD to detektory gazowe
przeznaczone do nieprzerwanego monitorowania gazów i par
palnych w otaczającym powietrzu. Pomiar oparty jest na
zasadzie ciepła reakcji, gdzie reakcja chemiczna ma miejsce
w elemencie katalitycznym (tzw. pellistorze) wewnątrz sensora.
DRÄGER POLYTRON SE EX – STACJONARNY DETEKTOR GAZOWY
SENSORY PELLISTOROWE TYPU DD
Elementy aktywne znajdujące się w sensorach to precyzyjne, zależne od temperatury oporniki termiczne zwane pellistorami (połączenie słów „pellet” i „resistor”).
Pellistor to niewielka granulka wyprodukowana z bardzo porowatego materiału
ceramicznego zaimpregnowana z użyciem
specjalnego katalizatora i osadzona
w niewielkim żarniku platynowym.
Platynowy żarnik podgrzewa element
ceramiczny do temperatury 450°C z użyciem prądu o natężeniu około 255 mA jednocześnie pełniąc rolę opornika pomiarowego zależnego od temperatury podgrzanego elementu.
Cząsteczki gazu palnego penetrują element katalityczny, reagują z aktywowanym
tlenem w powietrzu adsorbowanym przez
porowaty element ceramiczny i uwalniają
ciepło reakcji powodujące wzrost temperatury pellistora. Wynikający z tego wzrost
oporności mierzony w miliomach jest proporcjonalny do stężenia gazu.
FUNKCJA POMIAROWA DO OCHRONY
PRZECIWWYBUCHOWEJ
Głowice Polytron SE Ex PR ... DD i HT M
DD w połączeniu z pewnymi systemami
sterującymi Dräger uzyskały dopuszczenia
typu do użycia w charakterze prewencyjnej
ochrony przeciwwybuchowej zgodnej
z EN 1127-1. Działa to na korzyść klienta,
gdyż w wypadku niebezpiecznych stężeń
gazowych dopuszczony pod względem
wydajności system detekcji gazowej
automatycznie aktywuje środki zapobiegające powstaniu stężeń wybuchowych, co
pozwala na zmniejszenie stref zagrożenia.
Dzięki temu istnieje możliwość stworzenia
prostszych instalacji elektrycznych,
a nawet - w pewnych wypadkach - brak
konieczności zastosowanie dalszych środków ochrony przeciwwybuchowej.
ODPORNOŚĆ NA ZATRUCIA
Produkowane od dekad sensory pellistorowe oznakowane są PR („poison resistant”). Dzięki specjalnej budowie posiadają
one dłuższy okres użycia w porównaniu
z sensorami konwencjonalnymi, gdy wystawione na działanie środowisk przemysłowych zawierających trucizny katalizatorów, takie jak związki siarki, fosforu,
ołowiu lub krzemu.
Dzięki zastosowaniu systemów detekcji
gazowej tego typu potencjalnie wybuchowe stężenia pojawiają się niezwykle
rzadko lub wcale.
BARDZO KRÓTKIE CZASY REAKCJI
W celu osiągnięcia krótkich czasów
reakcji wlot gazowy sensorów DD nie jest
konwencjonalną tarczą spiekaną lecz tarczą z cienkiej drucianej siatki przez który
ma miejsce szybki wlot gazu do pellistorów na drodze dyfuzji.
KALIBRACJA
Odpowiedni system sterujący zapewnia sensorowi stały prąd i - z użyciem półmostku Wheatstone’a konwertuje zmianę oporu sensorów na sygnał mV. Jednak zanim to nastąpi, sygnał sensora należy
ustawić na 0 mV przy wystawieniu na działanie zwykłego, czystego powietrza (kalibracja zerowa).
Po dopuszczeniu określonych stężeń gazu sygnał mV należy wyregulować w systemie sterującym
w taki sposób, aby bieżące stężenie gazu było właściwie wskazywane w %DGW. Procedura nazywana
jest kalibracją zakresu. Ponieważ sensory pellistorowe reagują z różną czułością przy wystawieniu
na działanie różnych gazów (patrz: wykres), w obecności kilku gazów i par należy sensor skalibrować
gazem, na który jest najmniej czuły. Stężenie tlenu w monitorowanym środowisku nie może być niższe
niż 12% obj.
100
%DGW
90
80
n-Pentan
Ogniotrwały i zamknięty sensor gazowy
wytwarza sygnał mV proporcjonalny do
stężenia gazowego analizowany przez
odpowiedni system sterujący (np. Dräger
REGARD lub Polytron SE Ex). System
sterujący załączany do głowicy z użyciem
ekranowanego okablowania 3-żyłowego
o długości kilkuset metrów przeznaczony
jest do aktywacji alarmów w wypadku
wystąpienia niebezpiecznych stężeń
gazowych.
Etylen
SYGNAŁ POMIAROWY
Pellistory są dobierane podczas produkcji
pod kątem optymalnej charakterystyki
kompensacji. Ponieważ oba pellistory są
katalityczne, sensor tego typu został
nazwany DD („double detector”), zaś jego
sygnał jest stabilny przez długi okres czasu i praktycznie niezmieniany przez wahania temperatury środowiska.
Wodór
sferami sklasyfikowanymi jako strefa 1 i 2,
jak również strefa 21 i 22. Dopuszczenie
IECEx pozwala na zastosowanie głowic
w strefach zagrożenia na całym świecie.
Metan
02 |
Propan
Aceton
WARUNKI ŚRODOWISKOWE
70
n-Heksan
Z użyciem drugiego, jednakowego pellistora znajdującego się w specjalnym
zamknięciu ma miejsce optymalna kompensacja wszelkich parametrów wpływających na pomiary. Ma to szczególne
znaczenie w odniesieniu do wilgotności
i temperatury środowiska.
60
Octan etylu
n-Oktan
50
Toluen
40
n-Nonan
30
20
ST-50-2006
10
0
%DGW
0
10
20
30
40
50
60
70
80
90 100
Różne czułości sensorów pellistorowych skalibrowanych propanem: 50% DGW n-nonanu
to wartość pomiarowa tylko 23% DGW
propanu, a 50% DGW etylenu to wartość
pomiarowa 62% DGW.
NPT1
M3
NPT1
Dräger Polytron SE Ex LC ... DD
DRÄGER POLY TRON SE EX PR ... DD
DRÄGER POLY TRON SE EX LC ... DD
Tam, gdzie obecne jest ryzyko uwolnienia
gazów i par palnych, istnieje możliwość
użycia głowicy Polytron SE Ex PR ... DD
w celu zapobiegania atmosferom wybuchowym. Zastosowanie centralnej jednostki sterującej umożliwia zaalarmowanie
obsługującego, a także jednoczesną
aktywację środków zaradczych (np. przy
20% DGW). Jeśli jednak środki zaradcze
nie przyniosą oczekiwanego rezultatu
i stężenie gazu będzie dalej rosło, może
mieć miejsce automatyczne zatrzymanie
przy przekroczeniu głównego progu alarmowego (np. przy 40% DGW). Systemy,
które uzyskały dopuszczenia typu w tymże
celu zgodnie z EN 60079-29-1 to głowice
Polytron SE Ex PR ... DD i HT M DD oraz
centralne jednostki sterujące REGARD
i REGARD-1.
Głowice Polytron SE Ex LC ... DD (LC =
„Low Concentration”) przeznaczone są do
niezawodnej detekcji bardzo niskich stężeń
gazowych. Głowice te wykorzystywane są
raczej do wczesnej detekcji wycieków
gazów i par palnych w stężeniach poniżej
10% DGW niż w celach aktywnej, prewencyjnej ochrony przeciwwybuchowej. Typowe
progi alarmowe to 3% DGW i 5% DGW, co
odpowiada np. 300 i 500 ppm n-heksanu.
Sensor w ognioodpornej obudowie zawiera
zaawansowany elektroniczny system
wzmacniający wyregulowany fabrycznie pod
kątem kilku parametrów pomiarowych.
150°C. Głowice te przeznaczone są do zastosowań tam, gdzie wystąpić mogą
ekstremalnie
wysokie
temperatury,
szczególnie w celu detekcji wycieków
w bezpośrednich okolicach turbin
gazowych. Odporne na działanie temperatury zaciski zawarte są w solidnej obudowie z galwanizowanego żeliwa.
DRÄGER POLY TRON SE EX HT M DD
Głowice Polytron SE Ex HT M DD (HT =
„High Temperature”) przeznaczone są do
użycia w temperaturach otoczenia do
D-13699-2010
Dräger Polytron SE Ex PR ... DD
M2
D-13705-2010
D-13702-2010
D-13681-2010
M3
M1
D-13684-2010
M2
D-13687-2010
D-13696-2010
D-13690-2010
D-13693-2010
M1
Dräger Polytron SE Ex HT M DD
DRÄGER POLYTRON SE EX – STACJONARNY DETEKTOR GAZOWY
| 04
DANE TECHNICZNE
GŁOWICE
Wszystkie głowice Polytron SE Ex ... DD
Typ
Głowica z sensorem katalitycznym
Gazy i pary
Gazy i pary palne w powietrzu otaczającym takie, jak metan, propan, aceton, acetylen, amoniak, benzyna 065/095, benzen,
1.3-butadien, n-butan, n-octan butylu, eter dietylowy, eter dimetylowy, etanol, etylen (eten), octan etylu, tlenek etylenu,
n-heksan, wodór, metanol, butanon (MEK), metakrylan metylu, n-nonan, n-oktan, n-pentan, i-propanol, propylen (propen),
tlenek propylenu, toluen i o-ksylen.
Maksymalna długość okablowania pomiędzy głowicą i syst. sterującym Polytron SE Ex:
3 x 1.5 mm2: 1450 m
3 x 1.0 mm2: 950 m
3 x 0.75 mm2: 700 m
pomiędzy głowicą i syst. sterującym REGARD:
3 x 1.5 mm2: 700 m
3 x 1.0 mm2: 450 m
3 x 0.75 mm2: 350 m
Warunki środowiskowe
ciśnienie atmosferyczne: 800 ... 1100 mbar
wilgotność względna: 5 ... 95 %, bez kondens.
Oczekiwany okres użycia sensora > 3 lat
Polytron SE Ex PR ... DD
Defleksja pełnoskalowa
Prąd sensora
Czas reakcji (25 °C)
Funkcja pomiarowa (94/9/EC)
Okablowanie pomiarowe
Dławik
Warunki środowiskowe
Obudowy
Wymiary (w x h x d)
i waga
Ochrona przeciwwybuchowa
wg Dyrektywy 94/9/WE
(Atex 95)
Ochrona przeciwwybuchowa
wg IECEx
W połączeniu z odpowiednim systemem sterującym - 100 % Dolnej Granicy Wybuchowej (DGW)
240 ... 270 mA (preferowane 255 mA) prąd stały z odpowiedniego systemu sterującego, ok. 1 W
t50 ≤ 4 s, t90 ≤ 8 s (metan)
t50 ≤ 4 s, t90 ≤ 9 s (propan)
Funkcja pomiarowa do ochrony przeciwwybuchowej EN 60079-29-1 dla gazów i par
ekranowane okablowanie 3-żyłowe, przekrój 0.5 ... 1.5 mm2
średnica zewnętrzna 7 ... 12 mm - wyjątek: głowica Polytron SE Ex PR NPT1 DD
M 20 x 1.5 - wyjątek: głowica Polytron SE Ex PR NPT1 DD (bez dławika)
SE Ex PR M1/2 DD:
temperatura minimalna: -50 °C
temperatura maks.: T4: 85 °C, T5: 55 °C, T6: 40 °C
SE Ex PR M3 DD:
temperatura minimalna: -50 °C
temperatura maks.: T4: 65 °C, T5: 55 °C, T6: 40 °C
SE Ex PR NPT1 DD:
temperatura minimalna: -40 °C
temperatura maks.: T4: 60 °C, T5: 55 °C, T6: 40 °C
SE Ex PR M1/2/3 DD:
IP 66, poliester wzmocniony włóknem szklanym (GRP)
SE Ex PR NPT1 DD:
IP 66, aluminium
SE Ex PR M1 DD:
mała obudowa standardowa 80 x 130 x 56 mm z sensorem i dławikiem, 0.5 kg
SE Ex PR M2 DD:
średnia obudowa standardowa 136 x 107 x 56 mm z sensorem i dławikiem, 0.6 kg
SE Ex PR M3 DD:
duża obudowa z tworzywa GRP 147 x 154 x 75 mm z sensorem i dławikiem, 1.2 kg
SE Ex PR NPT1 DD:
ognioodporna obudowa metalowa 101 x 142 x 75 mm z sensorem, 0.7 kg
SE Ex PR M1/2/3 DD:
II 2G Ex de IIC T6/T5/T4 Gb
II 2D Ex tD A21 IP 6x T130 °C
SE Ex PR NPT1 DD:
II 2G Ex d IIC T6/T5/T4 Gb
II 2D Ex tD A21 IP 6x T130 °C
Certyfikat badań typu WE BVS 10 ATEX E 060 X
SE Ex PR M1/2/3 DD:
Ex de IIC T6/T5/T4 Gb
Ex tD A21 IP 6x T130 °C
Certyfikat zgodności IECEx BVS 10.0045X
Polytron SE Ex HT M DD
Defleksja pełnoskalowa
Prąd sensora
Czas reakcji (25 °C)
W połączeniu z odpowiednim systemem sterującym - 100 % Dolnej Granicy Wybuchowej (DGW)
240 ... 270 mA (preferowane 255 mA) stały prąd z odpowiedniego systemu sterującego, ok. 1 W
t50 ≤ 4 s, t90 ≤ 8 s (metan)
t50 ≤ 4 s, t90 ≤ 9 s (propan)
Funkcja pomiarowa (94/9/EC)
Funkcja pomiarowa do ochrony przeciwwybuchowej wg EN 60079-29-1 dla gazów i par
Okablowanie pomiarowe
ekranowane okablowanie 3-żyłowe, przekrój 0.5 ... 1.5 mm2
średnica zewnętrzna 7 ... 12 mm, odpowiednio odporny na działnie temperatur
Dławik
M 20 x 1.5
Warunki środowiskowe
temperatura minimalna: -50 °C, temperatura maksymalna: T3: 150 °C T4: 85 °C, T5: 55 °C, T6: 40 °C
Obudowa
IP 66, galwanizowane żeliwo
Wymiary (w x h x d) i waga
150 x 152 x 85 mm z sensorem i dławikiem, 2.6 kg
Ochrona przeciwwybuchowa
DrägerSensor HT M DD:
DEMKO 09 ATEX 0924202X
II 2G Ex d IIC T3
II 2D Ex tD A21 IP 6x T195 °C
wg Dyrektywy 94/9/WE (Atex 95) Obudowa:
SIRA 06 ATEX 3153
II 2G Ex e II T3
II 2D Ex tD A21 IP 66
Dławik:
SIRA 01 ATEX 1272X
II 2G Ex e II
II 2D Ex tD A21 IP 66
c.d. strona 05
05 |
DRÄGER POLYTRON SE EX – STACJONARNY DETEKTOR GAZOWY
DANE TECHNICZNE
GŁOWICE
Polytron SE Ex LC ... DD
Defleksja pełnoskalowa
Prąd sensora
Czas reakcji (25 °C)
Okablowanie pomiarowe
W połączeniu z odpowiednim systemem sterującym - 10 % Dolnej Granicy Wybuchowej (DGW)
276 mA, stały prąd z odpowiedniego systemu sterującego, ok. 1 W
t50 < 6 s, t90 < 20 s (metan)
ekranowany kabel 3-żyłowy, przekrój 0.5 ... 1.5 mm2
średnica zewnętrzna 7 ... 12 mm - wyjątek: głowica Polytron SE Ex LC NPT1 DD
Dławik
M 20 x 1.5 - wyjątek: głowica Polytron SE Ex LC NPT1 DD (bez dławika)
Warunki środowiskowe
temperatura maksymalna:
SE Ex LC M1/2 DD:
T4: 85 °C, T5: 50 °C, T6: 40 °C
SE Ex LC M3 DD:
T4: 65 °C, T5: 50 °C, T6: 40 °C
SE Ex LC NPT1 DD:
T4: 60 °C, T5: 50 °C, T6: 40 °C
temperatura minimalna:
-40 °C
ciśnienie atmosferyczne:
800 ... 1100 mbar
wilgotność względna:
5 ... 95 %, bez kondens.
Obudowy
SE Ex LC M1/2/3 DD:
IP 66, poliester wzmocniony włóknem szklanym (GRP)
SE Ex LC NPT1 DD:
IP 66, aluminium
Wymiary (w x h x d) i waga
SE Ex LC M1 DD:
mała obudowa standardowa 80 x 130 x 56 mm z sensorem i dławikiem, 0.6 kg
SE Ex LC M2 DD:
średnia obudowa standardowa 136 x 107 x 56 mm z sensorem i dławkiem, 0.7 kg
SE Ex LC M3 DD:
duża obudowa z GRP 147 x 154 x 75 mm z sensorem i dławikiem, 1.3 kg
SE Ex LC NPT1 DD:
ognioodporna obudowa metalowa 101 x 142 x 75 mm z sensorem, 0.8 kg
Ochrona przeciwwybuchowa
SE Ex LC M1/2/3 DD:
II 2G Ex de IIC T6/T5/T4 Gb
II 2D Ex tD A21 IP 6x T130 °C
wg Dyrektywy 94/9/WE (Atex 95) SE Ex LC NPT1 DD:
II 2G Ex d IIC T6/T5/T4 Gb
II 2D Ex tD A21 IP 6x T130 °C
Certyfikat badań typu WE
BVS 10 ATEX E 060 X
Ochrona przeciwwybuchowa
SE Ex LC M1/2/3 DD:
Ex de IIC T4/T5/T6 Gb
IP 6x T85/T100/T135 °C
wg IECEx
Certyfikat zgodności IECEx
BVS 10.0045X
SENSORY
Typ
Sensor katalityczny dla zakresu 0 ... 100 %DGW
Ochrona przeciwwybuchowa
DrägerSensor PR M DD:
II 2G Ex d IIC T4/T5/T6
wg Dyrektywy 94/9/WE (Atex 95) DrägerSensor PR NPT DD:
II 2G Ex d IIC T4/T5/T6
DrägerSensor HT M DD:
II 2G Ex d IIC T3/T4/T5/T6
Certyfikat badań typu WE
DEMKO 09 ATEX 0924202X
Ochrona przeciwwybuchowa
DrägerSensor PR M DD:
Ex d IIC T6/T5/T4
wg IECEx
DrägerSensor PR NPT DD:
Ex d IIC T6/T5/T4
DrägerSensor HT M DD:
Ex d IIC T6/T5/T4/T3
Certyfikat zgodności
IECEx UL 09.0006X
Typ
Sensor katalityczny dla zakresu 0 ... 10 %LEL
Ochrona przeciwwybuchowa
Sensor Ex LC M:
II 2G Ex de IIC T6/T5/T4 Gb
wg Dyrektywy 94/9/WE (Atex 95) Sensor Ex LC NPT:
II 2G Ex d IIC T6/T5/T4 Gb
Certyfikat badań typu WE
DMT 02 ATEX E 188 X, Sup. 2
Ochrona przeciwwybuchowa
Sensor Ex LC M:
Ex de IIC T6/T5/T4 Gb
wg IECEx
Sensor Ex LC NPT:
Ex d IIC T6/T5/T4 Gb
Certyfikat zgodności IECEx
BVS 10.0012X
II 2D Ex tD A21 IP6X T130 °C
II 2D Ex tD A21 IP6X T130 °C
II 2D Ex tD A21 IP6X T130/T195 °C
Ex tD A21 IP6x T130 °C
Ex tD A21 IP6x T130 °C
Ex tD A21 IP6x T130/T195 °C
II 2D Ex t IIIC T80/T95/T130 °C Db
II 2D Ex t IIIC T80/T95/T130 °C Db
Ex t IIIC T80/T95/T130 °C Db IP 6X
Ex t IIIC T80/T95/T130 °C Db IP 6X
Dräger Polytron SE Ex PR M1 DD, mała obudowa standardowa, 0 ... 100% DGW
Dräger Polytron SE Ex PR M2 DD, średnia obudowa standardowa, 0 ... 100% DGW
Dräger Polytron SE Ex PR M3 DD, duża obudowa z tworzywa GRP, 0 ... 100% DGW
Dräger Polytron SE Ex PR NPT1 DD, ognioodporna obudowa metalowa, 0 ... 100% DGW
Dräger Polytron SE Ex LC M1 DD, mała obudowa standardowa, 0 ... 10% DGW
Dräger Polytron SE Ex LC M2 DD, średnia obudowa standardowa, 0 ... 10% DGW
Dräger Polytron SE Ex LC M3 DD, duża obudowa z tworzywa GRP, 0 ... 10% DGW
Dräger Polytron SE Ex LC NPT1 DD, ognioodporna obudowa metalowa, 0 ... 10% DGW
Dräger Polytron SE Ex HT M DD, wersja dla wysokich temperatur, 0 ... 100% DGW
DrägerSensor PR M DD
DrägerSensor PR NPT DD
DrägerSensor HT M DD
Sensor Ex LC M
Sensor Ex LC NPT
Filtry pyłowe dla DrägerSensor PR M DD i PR NPT DD (tarcze z PE, 10 szt.)
Adapter kalibracyjny (PE, maks. temperatura operacyjna 70 °C)
Adapter procesowy (stal nierdzewna, z nakrętką M30 x 1,5) dla DrägerSensor PR M DD, PR NPT DD i HT M DD
Adapter procesowy (stal nierdzewna, z nakrętką M36 x 1,5) dla Sensora Ex LC M i LC NPT
SIEDZIBA GŁÓWNA
ODDZIAŁY FIRMY
Dräger Safety AG & Co. KGaA
Revalstrasse 1
23560 Lübeck, Niemcy
SIEDZIBA GŁÓWNA BY TOM
FILIA W RUMII
ul. Chorzowska 25
41-902 Bytom
tel. 32 280 31 11
tel. 32 388 04 90
fax 32 282 10 32
ul. Grunwaldzka 22
84-230 Rumia
tel. 58 671 77 70
fax 58 671 05 50
BIURO HANDLOWE
WARSZAWA
BIURO HANDLOWE
GŁOGÓW
Al. Jerozolimskie 44
00-024 Warszawa
tel. 22 333 73 04
fax 22 333 73 05
Plac Konstytucji 3 Maja 1
67-200 Głogów
tel. 76 728 63 18
fax 76 728 63 68
www.draeger.com
68 12 711
68 12 710
68 12 718
68 12 800
68 12 722
68 12 721
68 12 719
68 12 801
68 12 720
68 12 220
68 12 380
68 12 390
68 10 350
68 10 675
68 10 537
68 06 978
68 12 470
68 12 465
90 46 142 | 12.10-1 | Marketing Communications | LE | PR | LE | Zastrzegamy prawo zmian! | © 2010 Drägerwerk AG & Co. KGaA
INFORMACJE ZAMÓWIENIOWE
