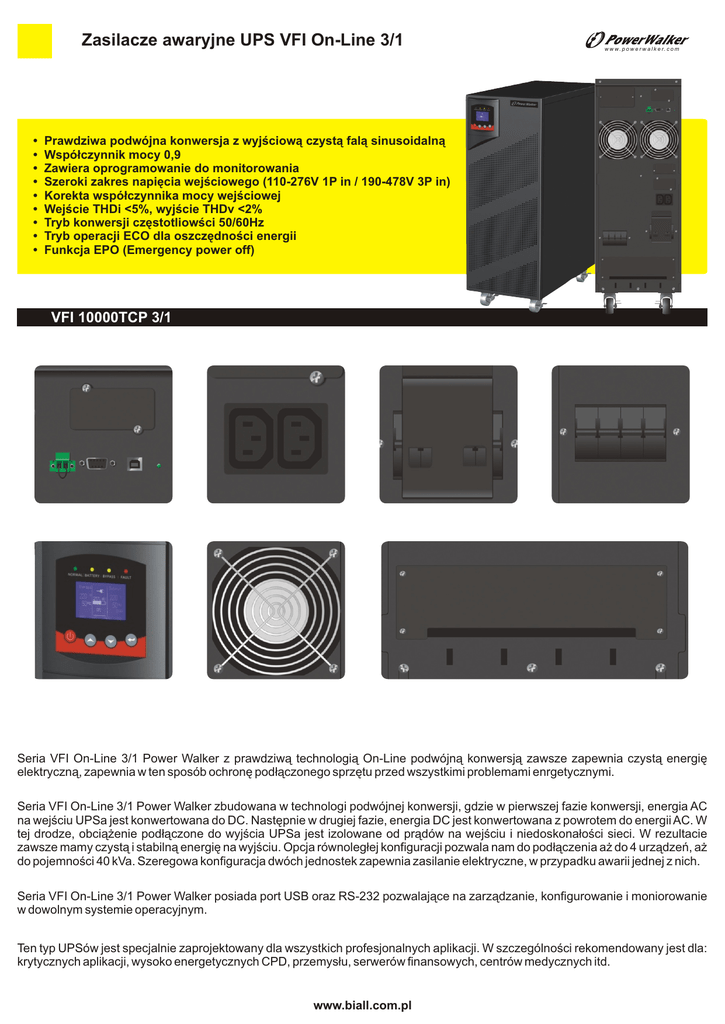

Zasilacze awaryjne UPS VFI On-Line 3/1

Zasilacze awaryjne UPS VFI On-Line 3/1

Zasilacze awaryjne UPS VFI On-Line 3/1
•
•
•
•
•
•
•
•
•
w w w. p o w e r w a l k e r. c o m
Prawdziwa podwójna konwersja z wyjściową czystą falą sinusoidalną
Współczynnik mocy 0,9
Zawiera oprogramowanie do monitorowania
Szeroki zakres napięcia wejściowego (110-276V 1P in / 190-478V 3P in)
Korekta współczynnika mocy wejściowej
Wejście THDi <5%, wyjście THDv <2%
Tryb konwersji częstotliowści 50/60Hz
Tryb operacji ECO dla oszczędności energii
Funkcja EPO (Emergency power off)
VFI 10000TCP 3/1
Seria VFI On-Line 3/1 Power Walker z prawdziwą technologią On-Line podwójną konwersją zawsze zapewnia czystą energię
elektryczną, zapewnia w ten sposób ochronę podłączonego sprzętu przed wszystkimi problemami enrgetycznymi.
Seria VFI On-Line 3/1 Power Walker zbudowana w technologi podwójnej konwersji, gdzie w pierwszej fazie konwersji, energia AC
na wejściu UPSa jest konwertowana do DC. Następnie w drugiej fazie, energia DC jest konwertowana z powrotem do energii AC. W
tej drodze, obciążenie podłączone do wyjścia UPSa jest izolowane od prądów na wejściu i niedoskonałości sieci. W rezultacie
zawsze mamy czystą i stabilną energię na wyjściu. Opcja równoległej konfiguracji pozwala nam do podłączenia aż do 4 urządzeń, aż
do pojemności 40 kVa. Szeregowa konfiguracja dwóch jednostek zapewnia zasilanie elektryczne, w przypadku awarii jednej z nich.
Seria VFI On-Line 3/1 Power Walker posiada port USB oraz RS-232 pozwalające na zarządzanie, konfigurowanie i moniorowanie
w dowolnym systemie operacyjnym.
Ten typ UPSów jest specjalnie zaprojektowany dla wszystkich profesjonalnych aplikacji. W szczególności rekomendowany jest dla:
krytycznych aplikacji, wysoko energetycznych CPD, przemysłu, serwerów finansowych, centrów medycznych itd.
www.biall.com.pl
Zasilacze awaryjne UPS VFI On-Line 3/1
w w w. p o w e r w a l k e r. c o m
MODEL
VFI 10000 TCP 3-1
VFI 10000 TP 3-1
VFI 20000 TP 3-1
Nr kat.
116407
Na zamówienie
Na zamówienie
Moc
10000 VA / 9000 W
10000 VA / 9000 W
10000 VA / 18000 W
INPUT
Napięcie
230V / 400V
Zakres napięcia na pojedyńczej
110-276VAC Jednofazowe z uziemieniem (L-N-G)
fazie
Transfer Zakresu Napięcia
W oparciu o obciążenie procentowe 100%/50%
Line low loss
176VAC/110VAC (±3%)
Line low comeback
186VAC/120VAC (±3%)
Line high loss
276VAC (±3%)
Line high comeback
266VAC (±3%)
Zakres Napięcia na 3 fazach
190-478VAC trójfazowy z uziemieniem (R-S-T-N-G)
Transfer Zakresu Napięcia
W oparciu o obciążenie procentowe 100%/50%
Line low loss
305VAC/190VAC (±3%)
Line low comeback
322VAC/208VAC (±3%)
Line high loss
478VAC (±3%)
Line high comeback
461VAC (±3%)
THDi
<5% z pełnym obciążeniem
Zakres częstotliwości
45-55Hz/54-66Hz
Współczynnik mocy
≥ 0.99 przy pełnym obciążeniu
Generator Set
1.8 x UPS Rating Power
OUTPUT
Napięcie
208/220/230/240 ± 1%
Częstotliwość (Synchronized
45-55Hz/54-66Hz
Range)
Częstotliwość (Tryb baterii)
50/60Hz ± 0.05%
Current Crest Ratio
3:1
Harmonic Distortion
≤ 2% (Pełne Obciążenie liniowe)
Kształt fali
Czysta sinusoida
Przeciążenie Capability
5 min at 100-110% 1 min at 110-130% 10 sec at 130-150% 2 sec at >150%
Parallel configuration
do 4 UPS tego samego modelu
CZAS TRANSFER
U
AC to DC
Zero
Inverter to Bypass
Zero
Inverter to ECO
Zero
ECO to Inverter
<10ms
BATERIA
Typ
12V / 9Ah
Ilość
20x
24x in one string
48x in two strings of 24 pcs
Czas ładowania
8h do 90%
3h do 90%
BYPASS
Bypass Before UPS Power-on
DeBłąd “No” Change to “Tak” via display panel
Przeciążenie und UPS Failure
Automatically transfer to bypass
By Setting
Napięcie Rang: 176-276V ± 3%
ZŁĄCZA
Porty komunikacyjne
USB & RS232
Złącza
2x IEC C13, Złącze terminalu
Złącze terminalu
Inteligentne gniazdo
Tak
Slot AS-400
Tak
EPO (Emergency Power Off )
Tak
Maintenance Switch
Tak
WYMAGANIA I OPR
OGRAMOWANIE
Oprogramowanie
Winpower
Porty
1x Port USB or 1x Port RS-232
SZCZEGÓŁY PR
ODUKTU
Wymiary
550 x 260 x 708
650 x 350 x 890
Depth(+handles) x Width x Height (mm)
Waga
85kg
Poziom hałasu
188kg
< 55dB przy 1 m
0 - 95% (bez kondensacji)
przy 0°C – 40°C
