PROJEKTY PRZEBUDOWY NIENORMATYWNYCH OBIEKTÓW MOSTOWYCH NA SIECI DRÓG WOJEWÓDZKICH
WOJEWÓDZTWA ŚLĄSKIEGO, ZADANIE 1. MOST W CIĄGU DROGI NR 796 W KM 10 + 633 NAD RZEKĄ MITRĘGA W
MIEJSCOWOŚCI CHRUSZCZOBRÓD, NR EWIDENCYJNY 120
M.11.03.00. PALE FUNDAMENTOWE
M.11.03.02. PALE WIERCONE CFA
1.
WSTĘP
1.1.
Przedmiot Specyfikacji
Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych
z wykonaniem pali CFA dla zadania:
PROJEKTY PRZEBUDOWY NIENORMATYWNYCH OBIEKTÓW MOSTOWYCH NA SIECI DRÓG WOJEWÓDZKICH
WOJEWÓDZTWA ŚLĄSKIEGO, ZADANIE 1. MOST W CIĄGU DROGI NR 796 W KM 10 + 633 NAD RZEKĄ MITRĘGA W
MIEJSCOWOŚCI CHRUSZCZOBRÓD, NR EWIDENCYJNY 120
1.2.
Zakres stosowania Specyfikacji
Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót
wymienionych w pkt. 1.1.
Zakres robót objętych Specyfikacją
1.3.
W zakres robót objętych niniejszą Specyfikacją wchodzą następujące roboty:
-
wykonanie pali,
-
wykonanie i wbudowanie szkieletu zbrojenia w postaci kosza zbrojeniowego, lub profilu
stalowego. Zbrojenie musi być wykonane zgodne z dokumentacją projektową
1.4.
Określenia podstawowe
Pale CFA (Continuous Flight Auger) – pale wykonywane metodą „świdra ciągłego”, polegającą na
wykonaniu wiercenia otworu pod pal świdrem ciągłym, wyjęcie świdra i urobku z jednoczesnym
betonowaniem pod ciśnieniem pala oraz wprowadzeniu zbrojenia w niezwiązany beton,
Szkielet zbrojeniowy – zbrojenie pali w formie układu prętów połączonych spiralą, lub w postaci
profilu staloweg. Zbrojenie wykonane zgodnie z dokumentacją projektową.
1.5.
Ogólne wymagania dotyczące robót
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Rysunkami,
Specyfikacją, normami i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w
Specyfikacji DM.00.00.00 „Wymagania ogólne”.
Pale powinny być wykonywane zgodnie z Rysunkami dokumentacji projektowej. W przypadku
stwierdzenia istotnych niezgodności warunków geotechnicznych z podanymi w projekcie należy w
uzgodnieniu z Inżynierem i nadzorem autorskim odpowiednio skorygować liczbę i wymiary pali.
Ta sama procedura dotyczy przypadku gdy w trakcie wykonywania pali natrafi się na nieprzewidziane
przeszkody (kamienie, kłody drewna, skałę twardą itp.)
2.
MATERIAŁY
2.1.
Wymagania ogólne
Ogólne warunki stosowania materiałów podano w Specyfikacji DM.00.00.00 „Wymagania ogólne”.
2.2.
Beton
Należy stosować beton kontraktorowy C20/25.
2.3.
Zbrojenie
Do zbrojenia pali należy używać koszy stalowych lub stal profilową.
Zbrojenie powinno być wykonane zgodnie rysunkami dokumentacji projektowej. Stal profilowa
stosowana do zbrojenia pali CFA powinna być wyposażona w prowadnice zapewniające osiowe
wciśnięcie pręta w mieszankę betonową trzonu pala.
Strona 1
M.11.03.02. PALE WIERCONE CFA
PROJEKTY PRZEBUDOWY NIENORMATYWNYCH OBIEKTÓW MOSTOWYCH NA SIECI DRÓG WOJEWÓDZKICH
WOJEWÓDZTWA ŚLĄSKIEGO, ZADANIE 1. MOST W CIĄGU DROGI NR 796 W KM 10 + 633 NAD RZEKĄ MITRĘGA W
MIEJSCOWOŚCI CHRUSZCZOBRÓD, NR EWIDENCYJNY 120
Zaleca się zbrojenie pala na głębokość uzasadnioną względami wytrzymałościowymi. Nie należy bez
uzasadnienia nadmiernie zwiększać długości zbrojenia.
3.
SPRZĘT
Ogólne warunki stosowania sprzętu podano w Specyfikacji DM.00.00.00 „Wymagania ogólne”.
Zastosowany sprzęt winien być zgodny z planem zapewnienia jakości sporządzoną przez Wykonawcę
umozliwiający wykonanie pali zgodnie z założeniami projektowymi.
Kształt i wymiary świdra muszą umożliwiać wykonanie pali o średnicy nominalnej i długości
określonej w Dokumentacji projetowej.
4.
TRANSPORT
Ogólne warunki transportu podano w Specyfikacji DM.00.00.00 „Wymagania ogólne”.
Załadunek, transport, rozładunek i składowanie materiałów do wykonania pali powinny odbywać się
tak, aby zachować ich dobry stan techniczny.
5.
WYKONANIE ROBÓT
5.1.
Wymagania ogólne
Ogólne warunki wykonania robót podano w Specyfikacji DM.00.00.00 „Wymagania ogólne”.
Wykonawca zobowiązany jest na koszt własny wykonać następujące opracowania robocze:
-
Plan zapewnienia jakości
-
Harmonogram robót
Powyższe opracowania robocze Wykonawca przedkłada Inżynierowi do akceptacji.
5.2.
Przygotowanie terenu
Pale wykonuje się z poziomu platformy roboczej zgodnie z Dokumentacją projektową. W przypadku
braku informacj o poziomie platformy roboczej w Dokumnetacji projektowej należy wykonać stabilną
platformę roboczą zapewniająca ciągłą pracę cięzkiego sprzętu do wykonania palowania ( palownica,
dźwigi, koparki). Poziom zwierciagła wody gruntowej powinien znajdowac się min. 0,5m poniżej
platformy roboczej.
5.3.
Wykonanie pali
Wykonanie pali składa się z następujących czynności :
-
wiercenia otworu na głębokość projektową,
-
betonowania pala podczas wyjmowania świdra i usuwania gruntu,
-
wprowadzenie zbrojenia (szkieletu zbrojenia) natychmiast po wyjęciu świdra w niezwiązany
beton.
5.3.1. Wyznaczenie osi pali
Punkty wyznaczające osie pali powinny być oznaczone w sposób trwały i dowiązane do stałych
punktów terenowych.
5.3.2. Wykonanie otworu
Wykonanie otworu odbywa się przy użyciu świdra ciągłego wwiercanego na żądaną głębokość
odpowiadającą projektowanej długości pali. Urobek wydobywany jest w czasie podciągania świdra do
góry.
5.3.3. Betonowanie pala
Betonowanie pala odbywa się w czasie wyjmowania świdra z gruntu. Konstrukcja świdra musi
umożliwiać jednoczesne wykonywanie otworu i betonowanie pala pod ciśnieniem.
Strona 2
M.11.03.02. PALE WIERCONE CFA
PROJEKTY PRZEBUDOWY NIENORMATYWNYCH OBIEKTÓW MOSTOWYCH NA SIECI DRÓG WOJEWÓDZKICH
WOJEWÓDZTWA ŚLĄSKIEGO, ZADANIE 1. MOST W CIĄGU DROGI NR 796 W KM 10 + 633 NAD RZEKĄ MITRĘGA W
MIEJSCOWOŚCI CHRUSZCZOBRÓD, NR EWIDENCYJNY 120
Wykonanie i montaż zbrojenia
5.4.
Szkielet zbrojenia składa się z prętów podłużnych i uzwojenia nadającego odpowiednią sztywność
łączonym elementom, umożliwiając wprowadzenie całości zbrojenia do wykonanego pala.
Połączenia prętów szkieletu powinny zapewniać sztywność i niezmienność kształtu szkieletu. Pręty
podłużne łączy się ze spiralą przez zgrzewanie lub spawanie spoinami punktowymi. Połączenie prętów
podłużnych ze spiralą zaleca się wykonać w 25% styków. Szkielet zbrojeniowy powinien być
przygotowany w odcinkach nie krótszych od 5,0 m. Połączenia odcinków szkieletu zbrojeniowego
powinny zapewniać ciągłość pracy szkieletu. Zaleca się łączenie na zakład, którego długość powinna
być  40 średnic prętów podłużnych.
Wprowadzenie zbrojenia do pala należy wykonać natychmiast po wyjęciu świdra, przy czym operacja
ta może być wspomagana przez użycie wibratora, do którego podwiesza się zbrojenie.
6.
KONTROLA JAKOŚCI ROBÓT
6.1.
Postanowienia ogólne.
Ogólne zasady kontroli jakości robót podano w Specyfikacji DM.00.00.00 „Wymagania ogólne”.
6.2.
Program badań.
6.2.1. Badania przed rozpoczęciem budowy
- Sprawdzenie przygotowania terenu oraz rzędnej bezwzględnej platformy roboczej,
- Sprawdzenie prawidłowości wytyczenia osi pali.
6.2.2. Badania w czasie robót
-
Sprawdzenie jakości materiałów (mieszanki betonowej, zbrojenia),
Sprawdzenie podłoża gruntowego,
-
Monitorowanie wykonywania pali.
6.2.4. Badanie odbiorcze
- Sprawdzenie zgodności z Rysunkami,
-
2 próbne obciążenie statyczne na wciskanie pali CFA Ø 1000mm zgodnie z projektem obciążęnia
próbnego,
-
-Badanie wytrzymałości na ściskanie próbek betonowych pobranych z pali CFA Ø 1000mm,
-Badania ciągłości pali dla 23 sztuk pali.
6.3.
Opis badań.
6.3.1. Sprawdzenie przygotowania terenu
Sprawdzenie przygotowania terenu należy przeprowadzać na zgodność z punktem 5.2. niniejszej
Specyfikacji. W przypadku uzasadnionych przesłanek napotkania niezinwentaryzowanych urządzeń
lub instalacji, należy wykonać wstepne wykopy ręcznie do głębokości 1,2 m. Zinwentaryzować
odkryte sieci podziemne wytyczyć w terenie oraz należy nanieść na projekt wykonawczy palowania.
W przypadku kolizji z projektowanymi pali należy wstrzymać prace i powiadomomić niezwłocznie
projektanta wzmocnienia podłoża gruntowego.
6.3.2. Sprawdzenie jakości materiałów
Należy prowadzić na bieżąco zgodność z wymaganiami opisanymi w pkt. 2 niniejszej Specyfikacji.
6.3.3.
Sprawdzenie podłoża gruntowego
6.3.3.1. Zakres badań
Sprawdzenie podłoża polega na porównaniu rzeczywistych warunków gruntowych z warunkami
podanymi w Rysunkach.
Strona 3
M.11.03.02. PALE WIERCONE CFA
PROJEKTY PRZEBUDOWY NIENORMATYWNYCH OBIEKTÓW MOSTOWYCH NA SIECI DRÓG WOJEWÓDZKICH
WOJEWÓDZTWA ŚLĄSKIEGO, ZADANIE 1. MOST W CIĄGU DROGI NR 796 W KM 10 + 633 NAD RZEKĄ MITRĘGA W
MIEJSCOWOŚCI CHRUSZCZOBRÓD, NR EWIDENCYJNY 120
W przypadku stwierdzenia istotnych różnic należy zwrócić się do Inżyniera celem dokonania przez
Nadzór Autorski odpowiednich zmian w długościach pali.
6.3.3.2. Sposób szczegółowego sprawdzenia podłoża
Sprawdzenie podłoża gruntowego prowadzone będzie poprzez kontrolę oporu wiercenia.
6.3.4. Sprawdzenie głębokości wykonywanego otworu
Sprawdzenie wykonuje się przez bieżący pomiar zagłębienia świdra w teren.
6.3.5. Sprawdzenie jakości formowania pala
Badania w trakcie formowania pala polegają na sprawdzaniu:
- położenia pala z dokładnością  10,0 cm
- rzędna posadowienia pala w stosunku do projektowanej +10,0 cm
- rzędna głowicy pala w stosunku do projektowanej  5,0 cm
Ilość wtłoczonego w trakcie wykonywania w otwór betonu powinna zawsze być większa od
teoretycznej objętości betonu wyliczonej dla danej średnicy pala. W trakcie betonowania należy
utrzymywać stałe ciśnienie tłoczenia betonu.
Sprawdzenie przez wykonawcę robót wytrzymałości betonu użytego do formowania trzonu pala
należy przeprowadzić na podstawie badań losowo pobranych 4 próbek. Pobranie probek i badanie
należy przeprowadzic zgodnie z M.13.00.00. p.6.2.1. Wymagana klasa betonu określona w badaniu
normowym powinna być zgodna z wymogami dokumentacji projektowej
6.3.6. Sprawdzenie zgodności z Rysunkami
Położenie głowicy pala należy sprawdzać przez pomiary przymiarem z podziałką centymetrową i
niwelatorem.
6.3.7. Metryka pali
Wykonawca ma obowiązek udokumentowania wykonania pali przez sporządzenie metryk pali.
Każdy pal musi posiadać metrykę, obejmującą: numer, datę wykonania, rzędną poziomu roboczego,
zagłębienie wiertła poniżej poziomu roboczego, długość trzonu pala, ilość zużytego betonu.
Metrykę pali sporządza się dla każdej grupy pali różniących się:
-
długością pala,
-
warunkami geotechnicznymi,
-
rodzajem wciskanego zbrojenia,
-
terminem wykonania.
6.4.
Tolerancje wymiarów pala
Pale należy wykonać z dokładności:
- położenia pala z dokładnością  10,0 cm
- rzędna posadowienia pala w stosunku do projektowanej +10,0 cm
- rzędna głowicy pala w stosunku do projektowanej  5,0 cm
Do dokumentowania odchyłek wykonawczych, za oś pala uważa się środek zbrojenia podłużnego
(szkieletu zbrojenia).
W przypadku wystąpienia odchyłek wykonwczych lokalizacji pala większych niż dopuszczalne
wyniki inwentaryzacji geodezyjnej należy przedstawić Projektantowi posadowienia w celu
zaopinoiwania i dopuszczenia do dalszych prac.
Strona 4
M.11.03.02. PALE WIERCONE CFA
PROJEKTY PRZEBUDOWY NIENORMATYWNYCH OBIEKTÓW MOSTOWYCH NA SIECI DRÓG WOJEWÓDZKICH
WOJEWÓDZTWA ŚLĄSKIEGO, ZADANIE 1. MOST W CIĄGU DROGI NR 796 W KM 10 + 633 NAD RZEKĄ MITRĘGA W
MIEJSCOWOŚCI CHRUSZCZOBRÓD, NR EWIDENCYJNY 120
OBMIAR ROBÓT
7.
Jednostką obmiaru jest 1mb pala CFA Ø 1000mm
ODBIÓR ROBÓT
8.
Roboty objęte niniejszą Specyfikacją polegają odbiorom.
Do odbioru Wykonawca zobowiązany jest przedstawić:
-
Rysunki z naniesionymi zmianami i uzupełnieniami dokonanymi w trakcie robót,
Metryki pali,
Wyniki badań wytrzymałościowych betonu na ściskanie,
Wyniki pomiarów geodezyjnych lokalizacji pali.
Wyniki badań próbnych obciążeń statycznych pali na wciskanie ( ilość zgodna z
dokumentacją projektową)
Pale należy uznać za wykonane zgodnie z wymaganiami normy jeżeli wszystkie badania opisane
powyżej dały wyniki pozytywne i zostały dotrzymane warunki postanowień ogólnych.
PODSTAWA PŁATNOŚCI
9.
9.1. Ogólne ustalenia dotyczące podstawy płatności
Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB DM.00.00.00. “Wymagania
ogólne”, pkt. 9.
9.2. Cena jednostki obmiarowej
Cena jednostkowa jest ceną uśrednioną dla podanego sposobu wykonania i obejmuje:
10.
opracowanie Projektu Technologii i Organizacji Robót oraz Programu Zapewnienia Jakości,
wykonanie wszystkich elementów wynikających z opracowań Wykonawcy,
wyznaczenie osi pala,
dostarczenie potrzebnych materiałów i sprzętu,
zapewnienie potrzebnych czynników produkcji i materiałów na ich wykonanie,
zastosowanie materiałów pomocniczych koniecznych do prawidłowego wykonania robót lub
wynikających z przyjętej technologii robót,
uzgodnienia i koszty związane z ewentualnym wyłączeniem lub czasowym demontażem sieci
napowietrznych kolidujących z urządzeniem formującym pale,
wykonanie, montaż i wbudowanie zbrojenia,
montaż zbrojenia dla połączenia pala z podporą,
zabetonowanie pala,
oczyszczenie sprzętu i miejsca Robót, oraz odwiezienie urobku z odwiertu na wysypisko wraz
z kosztami utylizacji,
usunięcie gruzu betonowego oraz odwiezienie gruzu na wysypisko wraz z kosztami utylizacji,
prowadzenie metryki pala,
prowadzenie dziennika palowania,
opracowanie recept,
wykonanie wszystkich niezbędnych prób, pomiarów i badań.
PRZEPISY ZWIĄZANE
PN-83/B-02482
Fundamenty budowlane. Nośność pali i fundamentów palowych.
PN-74/B-04452
Grunty budowlane. Badania polowe.
PN-88/B-06250
Beton zwykły.
PN-EN 1536
Wykonawstwo specjalnych robót geotechnicznych. Pale wiercone.
Strona 5

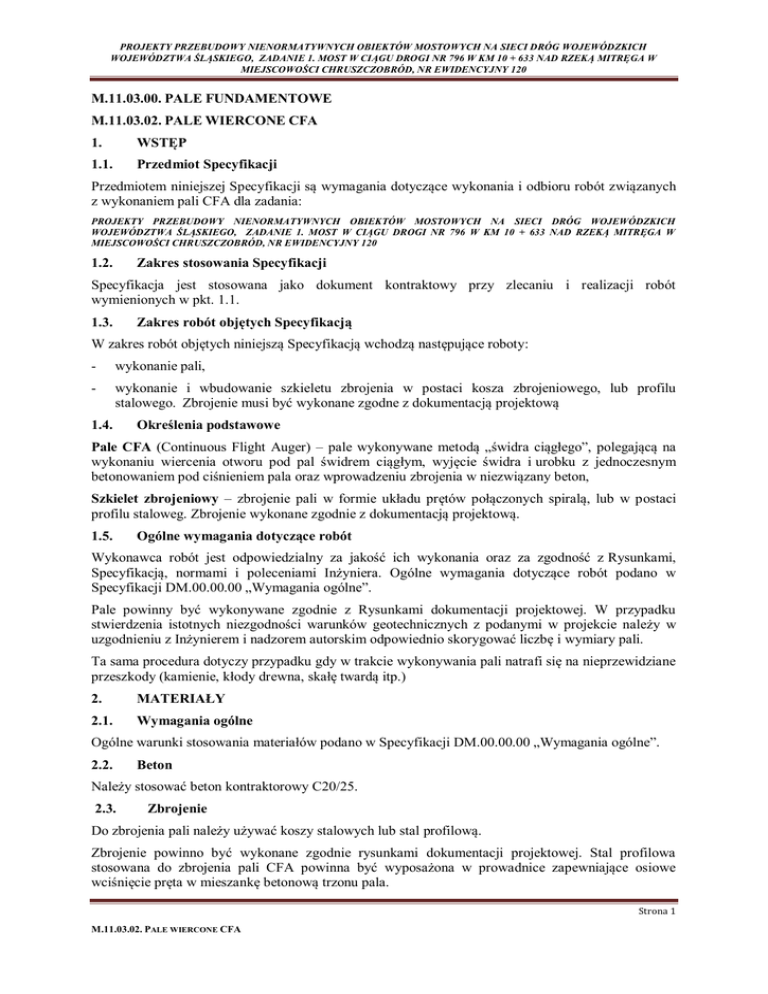

M.11.03.02. PALE WIERCONE CFA
