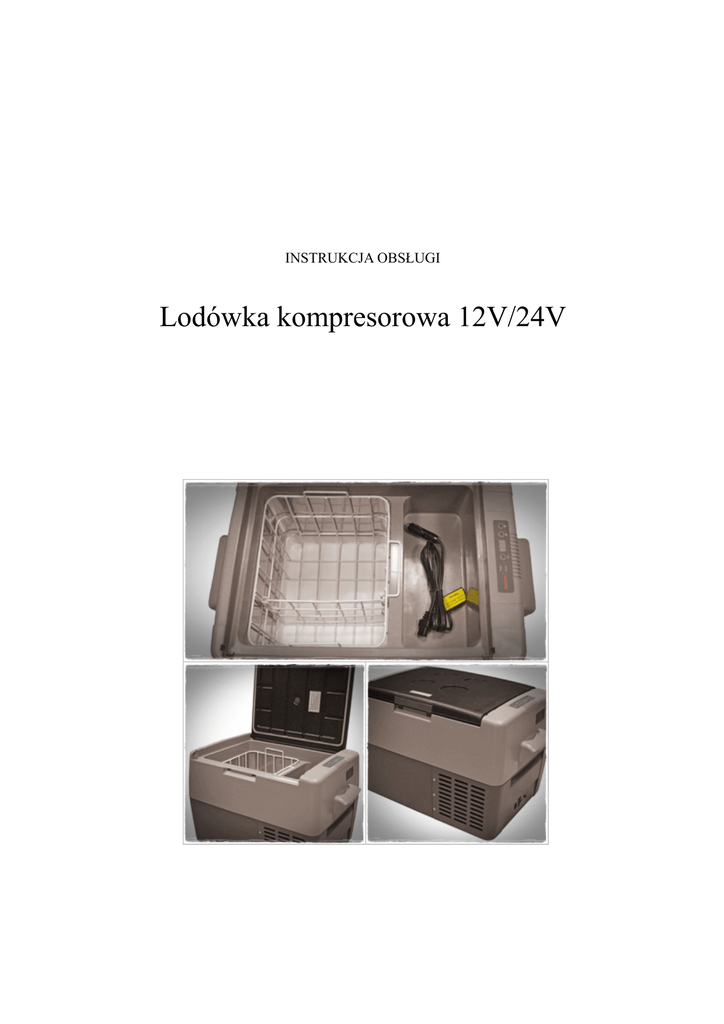

INSTRUKCJA OBSŁUGI
Lodówka kompresorowa 12V/24V
1. Przeznaczenie: Do użytku w pojazdach, łodziach, na kempingach. Służy do
przechowywania żywności lub lekarstw. (Rzeczy, które nie powinny być przechowywane
poniżej 0ºC są omówione w punkcie 5.2)
2. Użytkowanie: Lodówka została zaprojektowana do pracy w temeraturze otoczenia od -10ºC
do ~-50ºC przy max. wilgotności 90%. Lodówka może pracować w trybie ciągłym pod max.
kątem nachylenia 20º.
3. Instrukcja
3.1 Zasilanie: Lodówka może być zasilana bezpośrednio napięciem 12V lub 24V. Układ
automatycznie wykrywa jego rodzaj.
By uruchomić lodówkę należy włożyć kabel zasilający do gniazda w lodówce (jak na
zdj. 1); następnie wtyczkę do zasilania (najczęściej jest nim gniazdo zapalniczki); na
końcu wcisnąć "ON". Sugerujemy uruchamianie na III biegu!! (zobacz tabelę nr 1)
3.2 Panel sterujący: Posiada dwa rodzaje ustawień, jedno to zapamiętane ustawienia
użytkownika, drugie to ustawienia fabryczne (-15ºC).
Poziom temperatur lodówki: od 45ºC do ~ -24ºC.
Funkcja zapamiętanych ustawień użytkownika (zob. Rys. 2): po wciśnięciu "SET"
przez 2 sekundy należy wcisnąć "▲▼", wybrać poziom temperatury i ponownie
wcisnąć "SET" przez 2 sekundy w celu zapamiętania ustawień. Jeśli podczas kolejnego
włączenia lodowki chcesz użyć poprzednich ustawień, nie musisz ich zmieniać, gdyż
lodówka je zapamięta.
Funkcja ustawień fabrycznych (-15ºC): gdy uruchamiasz lodówke po raz pierwszy
jest ona ustawiona na temperaturę -15ºC, jesli chcesz zmienić te ustawienia postępujesz
jak w instrukcji powyżej.
3.3 A) Panel funkcyjny: wyświetla temperaturę z centralnego punktu lodowki, powinna się
ona pojawić w ciągu pierwszych 15s. od uruchomienia.
B) Obieg lodówki jest tak skonstruowany by zapobiec przeładowaniom przy rozruchu
silnika dzięki technologicznej ochronie opóźnieniowej.
C) W trakcie normalnego użytkowania przycisk POWER świeci nieprzerwalnie, jeśli
jednak pojawi się jakiś błąd wskaźnik świetlny zaczyna się świecić zgodnie z pkt. 4
4. Automatyczne sprawdzanie błędów: Lodówka ma zaawansowaną technologię
regulacji, która jest w stanie wykryć błędy. Niezbędne informacje załączone są w tabeli
nr 2. Jeśli jednak instrukcja z tabeli nie pomoże należy się zgłosić do specjalisty.
Tabela 2
BŁĄD
WSKAZÓWKA
a. Lampka błędu raz się zaświeciła: złe napięcie Wyłącz lodówkę, wybierz ponownie rodzaj
lub jego niedobór
napięcia.
b. Lampka błędu zaświeciła się dwa razy: zły
prąd lub zły prąd wentylatora
Sprawdź czy wentylator działa poprawnie
c. Lampka błędu zaświeciła się trzy razy:
niewłaściwe obroty
Sprawdź czy temperatura otoczenia nie jest za
wysoka lub czy wejście powietrza jest
zamkniete
d. Lampka błędu cały czas się świeci:
niewłaściwa temperatura
Sprawdź czy temperatura otoczenia nie jest za
wysoka lub czy wejście powietrza jest
zamknięte
5. Ogólne
5.1 Przed rozpoczęciem użytkowania należy przeczytać instrukcję obsługi
5.2 Twoja lodówka została zaprojektowana do chłodzenia żywności, jeśli planujesz chłodzić
lekarstwa sprawdź czy pojemność lodówki jest dla nich odpowiednia oraz czy spełnia ich
warunki przechowywania.
5.3 Po rozpakowaniu urządzenia sprawdź czy znajdują się wewnątrz wszystkie elementy:
koszyk, bezpiecznik, kable i instrukcja obsługi.
5.4 Umieść urządzenie chłodzące w suchym pomieszczeniu bez obecności wody
5.5 Urządzenie nie powinno znajdować się w pobliżu źródeł ciepła: piecyki, gorące rury z
wodą, grzejniki, ogrzewanie itd.
5.6 Urządzenie powinno być zainstalowane w takim miejscu by powietrze ogrzewane przez
kompresor miało swobodne ujście. Jeśli umieszczasz je w bagażniku, zadbaj by z każdej
strony miało 10cm luzu.
5.7 Lodówka może być zasilana 12V lub 24V, należy jednak sprawdzić czy wskaźnik
napięcia na płytce znamionowej jest właściwy z napięciem akumulatora.
5.8 Przewód powinien być tak krótki jak to możliwe i nie powinien być przedlużany!!!!!!
5.9 Jeśli przewód jest za krotki lub nie ma go w zestawie z Twoja lodówką należy dokupić
odpowiedni model u dealera.
5.10 Przekrój przewodu nie powinien być większy niż 1,5mm2
5.11 We wtyczce zamontowany jest 10A bezpiecznik. Zwróć uwagę na Rys. 3 podczas
wymiany
5.12 Po spakowaniu towaru należy się upewnić czy klapa jest domknięta.
6. Instrukcja bezpieczeństwa
6.1 Nie dotykaj niezaizolowanych kabli/przewodów.
6.2 Za każdym razem upewnij się, że podłączyłeś urządzenie do właściwego napięcia.
6.3 Nie ruszaj układu lodówki
6.4 Lodówka nie jest dostosowana do przewożenia substancji powodujących korozję
6.5 Nie należy blokować chlodnicy lodówki
6.6 Rozmrażaj swoją lodówkę co jakiś czas
6.7 Nigdy nie używaj ostrych narzędzi do usuwania lodu z wnętrza lodówki
6.8 Nigdy nie używaj materiałów ściernych do czyszczenia parownika jak i wnętrza lodówki
6.9 Jeśli lodowka ulegnie uszkodzeniu mechanicznemu i nie ma możliwości naprawy,
należy zachować środki ostrożności i właściwie ją zutylizować, tak by nie miało to wpływu
na zanieczyszczenie środowiska
6.10 Nie należy umieszczać szklanych pojemników i metalowych narzędzi w lodowce.
7. Parametry techniczne urządzenia:
POJEMNOŚĆ: 30l.
WYMIARY: 397X560X400
NAPIĘCIE: 12/24V DC prąd: ≤4.0A+10%
POBÓR MOCY: ≤45W+15%
PRZEDZIAŁ TEMPERATUR: 8ºC do ≥-18ºC (zależnie od termostatu)
WAGA: NETTO 17KG
CZYNNIK CHŁODNICZY: R134a
CZAS SCHŁADZANIA: osiąga -18ºC w ciągu 2 godzin
POZOSTAŁE: panel kontrolny – wyświetlacz cyfrowy
