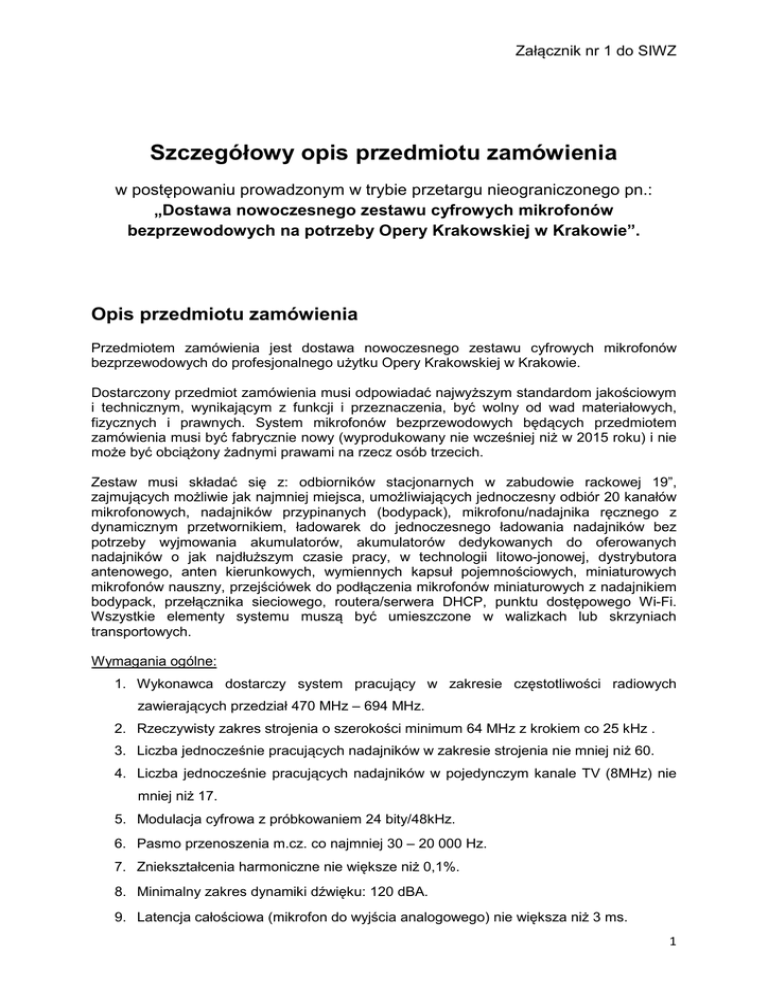

Załącznik nr 1 do SIWZ
Szczegółowy opis przedmiotu zamówienia
w postępowaniu prowadzonym w trybie przetargu nieograniczonego pn.:
„Dostawa nowoczesnego zestawu cyfrowych mikrofonów
bezprzewodowych na potrzeby Opery Krakowskiej w Krakowie”.
Opis przedmiotu zamówienia
Przedmiotem zamówienia jest dostawa nowoczesnego zestawu cyfrowych mikrofonów
bezprzewodowych do profesjonalnego użytku Opery Krakowskiej w Krakowie.
Dostarczony przedmiot zamówienia musi odpowiadać najwyższym standardom jakościowym
i technicznym, wynikającym z funkcji i przeznaczenia, być wolny od wad materiałowych,
fizycznych i prawnych. System mikrofonów bezprzewodowych będących przedmiotem
zamówienia musi być fabrycznie nowy (wyprodukowany nie wcześniej niż w 2015 roku) i nie
może być obciążony żadnymi prawami na rzecz osób trzecich.
Zestaw musi składać się z: odbiorników stacjonarnych w zabudowie rackowej 19”,
zajmujących możliwie jak najmniej miejsca, umożliwiających jednoczesny odbiór 20 kanałów
mikrofonowych, nadajników przypinanych (bodypack), mikrofonu/nadajnika ręcznego z
dynamicznym przetwornikiem, ładowarek do jednoczesnego ładowania nadajników bez
potrzeby wyjmowania akumulatorów, akumulatorów dedykowanych do oferowanych
nadajników o jak najdłuższym czasie pracy, w technologii litowo-jonowej, dystrybutora
antenowego, anten kierunkowych, wymiennych kapsuł pojemnościowych, miniaturowych
mikrofonów nauszny, przejściówek do podłączenia mikrofonów miniaturowych z nadajnikiem
bodypack, przełącznika sieciowego, routera/serwera DHCP, punktu dostępowego Wi-Fi.
Wszystkie elementy systemu muszą być umieszczone w walizkach lub skrzyniach
transportowych.
Wymagania ogólne:
1. Wykonawca dostarczy system pracujący w zakresie częstotliwości radiowych
zawierających przedział 470 MHz – 694 MHz.
2. Rzeczywisty zakres strojenia o szerokości minimum 64 MHz z krokiem co 25 kHz .
3. Liczba jednocześnie pracujących nadajników w zakresie strojenia nie mniej niż 60.
4. Liczba jednocześnie pracujących nadajników w pojedynczym kanale TV (8MHz) nie
mniej niż 17.
5. Modulacja cyfrowa z próbkowaniem 24 bity/48kHz. 6. Pasmo przenoszenia m.cz. co najmniej 30 – 20 000 Hz.
7. Zniekształcenia harmoniczne nie większe niż 0,1%.
8. Minimalny zakres dynamiki dźwięku: 120 dBA. 9. Latencja całościowa (mikrofon do wyjścia analogowego) nie większa niż 3 ms. 1
10. Transmisja szyfrowana kodem co najmniej 256 bitowym.
11. Nie zakłócony zasięg roboczy minimum 100m.
12. Skanowanie pasma radiowego w zakresie pracy odbiorników w celu znalezienia
zgodnych częstotliwości dla pracy całego oferowanego systemu mikrofonów.
13. Synchronizacja nadajników z odbiornikami w podczerwieni.
14. Minimalny zakres temperatury w jakiej może pracować system od -15C do +50C.
15. Urządzenia muszą być fabrycznie nowe w oryginalnych opakowaniach oraz posiadać
instrukcje obsługi w języku polskim lub angielskim 16. Zamawiający wymaga złożenia jako załącznik
do oferty oryginalnych kart
katalogowych oferowanych urządzeń elektronicznych w języku polskim lub
angielskim, na podstawie których możliwa będzie ocena spełniania wymagań
technicznych, jakościowych i funkcjonalnych określonych przez Zamawiającego.
17. Transport sprzętu do siedziby Zamawiającego.
18. Wykonawca zobowiązuje się zamontować, uruchomić i sprawdzić poprawność
zainstalowanego sprzętu.
19. Minimalny okres gwarancji: 24 miesiące.
20. Max. termin dostawy urządzeń: 6 tygodni.
21. Szkolenie 4 pracowników Zamawiającego, obsługujących zakupiony sprzęt.
Szczegółowy opis sprzętu:
I. Odbiorniki stacjonarne – 5 sztuk
Minimalne parametry techniczne odbiorników stacjonarnych:
1. Minimum 4-kanałowe odbiorniki we wspólnej obudowie metalowej typu rack 19” o
wysokości 1U 2. Regulowane wzmocnienie dźwięku w zakresie minimum od -15 dB do +40 dB z
krokiem nie większym niż 1 dB
3. Wbudowany dystrybutor antenowy
4. Anteny półfalowe w układzie różnicowym, odłączane na złączach BNC
5. Analogowe złącza wyjściowe: symetryczne XLR 6. Cyfrowe złącze wyjściowe w standardzie DANTE (redundantne) – niezbędne z racji
posiadanego już sprzętu, pracującego w standardzie DANTE, w celu zachowania
kompatybilności)
7. Zdalne monitorowanie parametrów pracy nadajników
8. Wyświetlacz pokazujący m.in.: wysterowanie m.cz i wcz., wskaźnik pozostałego czasu
pracy w godzinach i minutach dla akumulatorów litowo-jonowych, częstotliwość
radiową
9. Złącze Ethernet do sieciowego zarządzania systemem na ogólnie dostępne
oprogramowanie na komputery i urządzenia mobilne
II. Nadajnik przypinany typu bodypack – 20 sztuk
Minimalne parametry techniczne nadajnika przypinanego:
1. Wyświetlacz pokazujący m.in.: nazwę przydzieloną, wskaźnik pozostałego czasu pracy
w godzinach i minutach dla akumulatorów litowo jonowych, częstotliwość radiową
2. Zabezpieczenie przed przypadkowym przestrojeniem i wyłączeniem nadajnika
3. Przełączana moc wyjściowa w.cz w zakresie minimum od 1 mW do 20 mW
4. Zasilanie akumulatorowe na dedykowanych ogniwach Li-Ion i bateryjne standardowymi
ogniwami alkalicznymi AA
2
5. Minimalny czas pracy na zestawie baterii AA minimum 9 godzin
6. Minimalny czas pracy na dedykowanym akumulatorze litowo-jonowym minimum 10
godzin
7. Waga nie większa niż 150g (bez baterii)
8. Obudowa metalowa
9. Wymienna antena
10. Minimalny zakres temperatury w jakiej może pracować nadajnik od -15C do +50C
III. Mikrofon/nadajnik z przetwornikiem dynamicznym typ1 – 2 sztuki
Minimalne parametry techniczne mikrofonu/nadajnika z przetwornikiem dynamicznym:
1. Przetwornik dynamiczny o charakterystyce kardioidalnej o minimalnym paśmie
przenoszenia 50-15000Hz
2. Wyświetlacz pokazujący m.in.: nazwę przydzieloną, wskaźnik pozostałego czasu pracy
w godzinach i minutach dla akumulatorów litowo jonowych, częstotliwość radiową
3. Zabezpieczenie przed przypadkowym przestrojeniem i wyłączeniem nadajnika
4. Przełączana moc wyjściowa w.cz w zakresie minimum od 1 mW do 20 mW
5. Zasilanie akumulatorowe na dedykowanych ogniwach Li-Ion i bateryjne ogniwami AA
6. Minimalny czas pracy na zestawie baterii AA minimum 9 godzin
7. Minimalny czas pracy na dedykowanym akumulatorze litowo-jonowym minimum 10
godzin
8. Waga nie większa niż 450g (bez baterii)
9. Obudowa metalowa
10. Minimalny zakres temperatury w jakiej może pracować nadajnik od -15C do +50C
11. Kolor obudowy mikrofonu – czarny
IV. Mikrofon/nadajnik z przetwornikiem dynamicznym typ 2 – 2 sztuki
Minimalne parametry techniczne mikrofonu/nadajnika z przetwornikiem dynamicznym:
1. Przetwornik dynamiczny o charakterystyce superkardioidalnej o minimalnym paśmie
przenoszenia 50-16000Hz
2. Wyświetlacz pokazujący m.in.: nazwę przydzieloną, wskaźnik pozostałego czasu pracy
w godzinach i minutach dla akumulatorów litowo jonowych, częstotliwość radiową
3. Zabezpieczenie przed przypadkowym przestrojeniem i wyłączeniem nadajnika
4. Przełączana moc wyjściowa w.cz w zakresie minimum od 1 mW do 20 mW
5. Zasilanie akumulatorowe na dedykowanych ogniwach Li-Ion i bateryjne ogniwami AA
6. Minimalny czas pracy na zestawie baterii AA minimum 9 godzin
7. Minimalny czas pracy na dedykowanym akumulatorze litowo-jonowym minimum 10
godzin
8. Waga nie większa niż 450g (bez baterii)
9. Obudowa metalowa
10. Minimalny zakres temperatury w jakiej może pracować nadajnik od -15C do +50C
11. Kolor obudowy mikrofonu - czarny
V. Ładowarki – 10 sztuk oraz akumulatory – 20 sztuk
Minimalne parametry techniczne zestawu ładowarek i akumulatorów litowo-jonowych
1. Możliwość jednoczesnego ładowania kompletu akumulatorów do 2 szt. nadajników
2. Ładowanie akumulatorów w nadajnikach bez potrzeby wyjmowania akumulatorów
3. Czas ładowania akumulatorów do pełna nie dłuższy niż 3 godziny
4. Optyczny wskaźnik naładowania akumulatora
5. Dedykowane do oferowanych nadajników akumulatory w technologii litowo-jonowej,
które można dowolnie ładować i rozładowywać bez powstawania efektu pamięciowego
6. Minimalne parametry akumulatorów wyświetlane na nadajnikach i odbiornikach:
pozostały czas pracy w godzinach i minutach, aktualna pojemność ogniwa, liczba cykli
ładowania
VI. Mikrofon miniaturowy nauszny – 15 sztuk
Mikrofon nauszny, miniaturowy do nadajników przypinanych:
1. Przetwornik elektretowy o charakterystyce kardioidalnej
2. Gąbka przeciw wietrzna
3
3. Pasmo przenoszenia 20Hz – 20kHz
4. Czułość mikrofonu 6mV/Pa
5. Max SPL, przed clipowaniem > 142 dB
6. Wysięgnik elastyczny, dyskretny 120mm
7. Średnica przewodu nie większa niż 1,7mm.
8. Dyskretny kolor mikrofonu i kabla (cielisty, beżowy)
9. Dyskretna budowa mikrofonu
10. Mocowanie na jedno albo oboje uszu (mikrofon musi posiadać obie opcje)
VII. Przejściówki do podłączenia mikrofonu miniaturowego nausznego z nadajnikiem –
20 sztuk
Przejściówki kompatybilne z mikrofonem nagłownym oraz gniazdem w nadajniku
przypinanym typu bodypack.
VIII. Szerokopasmowy dystrybutor antenowy – 1 sztuka:
1. Minimum 4 pary wyjść antenowych
2. Zasilanie zewnętrznych anten aktywnych
3. Metalowa obudowa typu rack 19” z możliwością wyprowadzenia anten wejściowych na
przedni panel urządzenia
IX. Antena kierunkowa – 2 sztuki:
1. Kompatybilna z systemem odbiorników
2. 4 przełączalne wartości wzmocnienia
3. Wbudowany adapter na statyw mikrofonowy
4. Typ złącza: BNC
5. Zasilanie: 10 do 15V DC bias poprzez przewód coax
6. Wzmocnienie anteny (na osi): 4,5 dBi
7. Waga nie większa niż 350g
8. Kabel antenowy 7,6 m
X. Wymienna kapsuła mikrofonowa do nadajnika bezprzewodowego doręcznego z
przetwornikiem pojemnościowym – 2 sztuki
Minimalne parametry techniczne kapsuły z:
1. Przetwornik pojemnościowy z przełączalną charakterystyką kardioida/superkardioida o
minimalnym paśmie przenoszenia 50Hz-20kHz
2. Czułość (1kHz): nie mniejsza niż 2,80 mV/Pa
3. Maksymalny poziom SPL nie mniejszy niż 150dB
4. Waga nie większa niż 310g
XI. Mikrofon pojemnościowy stereo – 2 sztuki
Minimalne parametry techniczne z:
1. Przetwornik ciśnieniowo-gradientowy
2. Minimalnym paśmie przenoszenia 20Hz-20kHz
3. Charakterystyka kardioidalna
4. Czułość (1kHz): 15 mV/Pa
5. Ekwiwalentny poziom szumu, CCIR: 22dB
6. Ekwiwalentny poziom szumu, z krzywą A: 13dB-A
7. Maksymalny poziom SPL (THD<0,5%) nie mniejszy niż 138dB
8. Waga kapsuły nie więcej niż 15g
9. Średnica nie większa niż: 25mm
10. Długość nie większa niż 190mm
11. W komplecie gąbki przeciwwietrzne
12. Opakowanie na parę mikrofonów i akcesoria
XII. Skrzynia transportowa typu flight case rack 19” na 4 odbiorniki – 1 sztuka
Minimalne parametry techniczne skrzyni :
1. Wysokość min. 10U
2. Klapy i szyny rack przód, tył
3. Głębokość dopasowana do zawartości
4
4. W skrzyni muszą zostać zamontowane: 4 odbiorniki (16 kanałów), dystrybutor
antenowy, switch oraz serwer DHCP
5. Wszystkie urządzenia wewnątrz muszą być połączone we właściwy sposób a
podłączenia sygnałowe do urządzeń wyprowadzone na zewnątrz na złączach XLR,
złączu wielostykowym typu Harting, Ethercone, BNC oraz Powercone
6. Szuflada min 2U na baterie i akcesoria
XIII. Skrzynia transportowa typu flight case rack 19” na 1 odbiornik – 1 sztuka
Minimalne parametry techniczne skrzyni :
1. Wysokość min. 5U
2. Klapy i szyny rack przód, tył
3. Głębokość dopasowana do zawartości
4. W skrzyni muszą zostać zamontowany: 1 odbiorniki (4 kanały),
5. Wszystkie urządzenia wewnątrz muszą być połączone we właściwy sposób, a
podłączenia sygnałowe do urządzeń wyprowadzone na zewnątrz na złączach XLR,
Ethercone, BNC oraz Powercone
6. Szuflada z przegrodami na nadajniki typu hendheld
7. Szuflada z przegrodami na nadajniki typu bodypack
XIV. Przełącznik sieciowy – 1 sztuka
Minimalne parametry techniczne :
1. Ilość portów 8 RJ-45 10BASE-T/100BASE-T/1000BASE-T
2. Wydajność przełączania [gigabity na sekundę]: 16 Gbps
XV. Router/serwer DHCP – 1 sztuka
Minimalne parametry techniczne :
1. Obsługa Wi-Fi, Dual Band WIFI (pracujące równocześnie)
2. Serwer DHCP
3. Min 4 port LAN i 1 port WAN
XVI. Punkt dostępowy Wi-Fi – 1 sztuka
Minimalne parametry techniczne :
1. Obsługa Wi-Fi, Dual Band WIFI (pracujące równocześnie)
2. Min 1 port 1000BASE-T
3. Filtrowanie adresów MAC
XVII. Walizka transportowa na 20 szt. nadajników typu bodypack oraz 20 mikrofonów
nausznych – 1 sztuka
Minimalne parametry techniczne walizki :
1. Walizka wykonana ze sklejki min 6,5mm
2. Wewnątrz walizki pianka z wycięciami dopasowanymi do nadajników i mikrofonów
3. Nadajniki nie mogą być ułożone warstwowo
XVIII. Walizka transportowa na 10szt ładowarek do akumulatorów – 1 szt.
Minimalne parametry techniczne walizki :
1. Walizka wykonana ze sklejki min 6,5mm
2. Wszystkie ładowarki wewnątrz muszą mieć podłączone zasilanie z jednym
wyprowadzonym z gniazdem typu Powercone i przewodem zasilającym min 2m.
5
