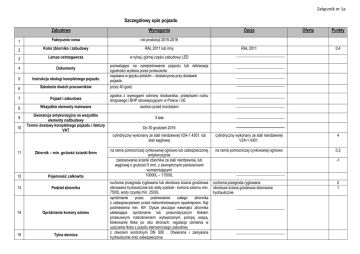

Szczegółowy opis pojazdu

Załącznik nr 1a
Szczegółowy opis pojazdu
Zabudowa
Wymagania
1
Fabrycznie nowa
rok produkcji 2015-2016
2
Kolor zbiornika i zabudowy
RAL 2011 lub inny
3
Lampa ostrzegawcza
w tylnej, górnej części zabudowy LED
4
Dokumenty
5
Instrukcja obsługi kompletnego pojazdu
6
Szkolenie dwóch pracowników
7
Pojazd i zabudowa
8
Wszystkie elementy malowane
9
10
11
Gwarancja antykorozyjna na wszystkie
elementy nadbudowy
Termin dostawy kompletnego pojazdu i faktury
VAT
Zbiornik – min. grubość ścianki 6mm
12
Pojemność całkowita
13
Podział zbiornika
14
Opróżnianie komory szlamu
15
Tylna dennica
Opcja
Oferta
Punkty
RAL 2011
0,4
cylindryczny wykonany ze stali nierdzewnej V2A-1.4301. lub
stali węglowej
cylindryczny wykonany ze stali nierdzewnej
V2A-1.4301.
4
na ramie pomocniczej cynkowanej ogniowo lub zabezpieczonej
antykorozyjnie
zastosowanie ścianki zbiornika ze stali nierdzewnej, lub
węglowej o grubości 5 mm, z zewnętrznymi pierścieniami
wzmacniającymi
10000L – 11500L
na ramie pomocniczej cynkowanej ogniowo
0,3
pozwalające na zarejestrowanie pojazdu lub deklaracja
zgodności wydana przez producenta
napisana w języku polskim – dostarczona przy dostawie
pojazdu
przez 40 godz.
zgodna z wymogami ochrony środowiska, przepisami ruchu
drogowego i BHP obowiązującymi w Polsce i UE
osobno przed montażem
3 lata
Do 30 grudzień 2016
ruchoma przegroda ryglowana lub obrotowa ściana grodziowa
sterowana hydraulicznie lub stały podział - komora szlamu min.
7500L wody czystej min. 2500L
opróżnianie
przez
podniesienie
całego
zbiornika
z zabezpieczeniem przed niekontrolowanym opadnięciem. Kąt
podniesienia min. 40o. Dysze płuczące wewnątrz zbiornika
ułatwiające opróżnianie lub pneumatycznym tłokiem
przesuwnym nadciśnieniem wytwarzanym pompą ssącą,
blokowanie tłoka po obu stronach, regulacja ciśnienia w
uszczelce tłoka z pulpitu sterowniczego zabudowy
z otworem kontrolnym DN 500 . Otwierana i zamykana
hydraulicznie oraz zabezpieczona
-1
ruchoma przegroda ryglowana
obrotowa ściana grodziowa sterowana
hydraulicznie
2
1
Załącznik nr 1a
17
Fartuch ochronny z blachy nierdzewnej typ.
1.4301
Komora napełnienia - komora szlamu
18
Króciec ssania i opróżniania
19
Zrzut wody z nad szlamu
16
zamontowana pod dennicą opróżniania i przedłużony fartuch
nad ramę pojazdu i pod płaszcz zbiornika
wskaźnik napełnienie komory szlamu: mechaniczny
min. DN 125 z zasuwą odcinająca i zaworem kulowym.
W przypadku zaoferowania węża ssącego DN 150 króciec
DN 150
możliwość zrzutu nadmiaru z nad szlamu
a.
20
Pompa ssąca
21
Napęd pompy ssącej
22
System zabezpieczający pompę ssącą przy
braku wody
pompa próżniowa z pierścieniem wodnym min.
2200m3/h
b. Maksymalna głębokość ssania min. 10m
c. Licznik czasu pracy
napęd pompy ssącej z przystawki mocy. Napęd hydrauliczny
lub mechaniczny
24
Pompa ciśnieniowa wody
Napęd pompy ciśnieniowej
25
System prowadzenia wody
26
Zabezpieczenie pompy ciśnieniowej
27
System odzysku wody
za każde dodatkowe 200m3/h
0,2
napęd hydrauliczny
0,5
za każde dodatkowe 50 l/min.
0,5
wymagany
a.
b.
23
a.
c.
d.
e.
wydajności min. 340l/min
ciśnienie min. 200bar z możliwością pracy w
warunkach zimowych do – 8oC
bezstopniowy regulator ciśnienia.
Licznik czasu pracy
Przemiennik ciśnienia (stal chromowa) lub pompa
nurnikowa
mechaniczny lub hydrauliczny
min. DN 25 z armaturą (zawory kulowe i złącza obrotowe)
redukujące straty ciśnienia, węże ułożone z zachowaniem
odpowiednich promieni skrętu w celu uzyskania
najdogodniejszego prowadzenia wody, rura napływu wody do
pompy z zasuwą odcinającą, pneumatyczny system opróżniania
z resztek wody, osobne prowadzenie węża ssącego i
ciśnieniowego. W przypadku zaoferowania pompy o wydajności
powyżej 340l/min. system prowadzenia wody min. DN 32
świetlna i dźwiękowa sygnalizacja niskiego stanu wody
w komorze, zawór przeciążeniowy w układzie hydraulicznym
zabezpieczający przed pracą z nadmiernym ciśnieniem,
automatyczne zatrzymanie w przypadku braku wody,
zabezpieczenie przeciążeniowe pompy
system odzysku wody zapewniający ciągłą pracę urządzenia.
Dopuszczamy następujące rozwiązania odzysku wody: filtry
zgrubny (max. 350 µ) zamontowany do dennicy tylnej zbiornika
w komorze szlamowej (obudowa wykonana ze stali szlachetnej)
obrotowy bęben filtra z systemem automatycznego czyszczenia
z możliwością pracy w warunkach zimowych
do – 15oC
0,2
przemiennik ciśnienia
(stal chromowa)
1,5
0,2
hydrauliczny
0,5
filtr obrotowy z rozwiązaniem czyszczenia od
środka za pomocą dysz
0,2
Załącznik nr 1a
28
Kołowrót lub kaseta węża ssącego
29
Główny kołowrót ciśnieniowy
29
a
Kołowrót węża ssącego i ciśnieniowego
podczas pracy, filtr dokładny (max. 150 µ) zabudowany w
komorze wody, w pobliżu otworu rewizyjnego, pompa obiegowa
o wydajności min. 550l/min. Drugim rozwiązaniem oprócz filtra
zgrubnego jest filtr obrotowy z rozwiązaniem czyszczenia za
pomocą dysz.
horyzontalnie nad zbiornikiem, napęd hydrauliczny, pojemność
kołowrotu/kasety – min. 20mb min. DN 125
czynna długość węża min. 15mb lub kaseta węża ssącego
za wąż ssący DN 150
0,5
pojemność węża min. 120 m. Licznik pomiaru długości węża,
sterowany hydraulicznie lub umieszczony bocznie na tylnej
pokrywie zbiornika lub horyzontalnie nad zbiornikiem
Wspólne prowadzenie węża ssącego i ciśnieniowego
-1
za udźwig wysięgnika o dodatkowe 200kg
za zasięg powiększony do 3m po obu
stronach
Wysięgnik hydrauliczny - kombinowany
Posadowiony na przegubie obrotowym, sterowany przekładnią
ślimakową, hydraulicznie odchylany o obrocie min. 1800,
przegubowe ramię wysięgnika (podnoszenie, wychylanie i
teleskopowe wydłużenie), wysokość podnoszenia min. 1500
mm, udźwig- min. 300 kg z zabezpieczeniem przeciążeniowym,
hydrauliczny teleskop min. 1000mm, zasięg pracy po obu
stronach pojazdu min. 2m
za każde dodatkowe 10 m węża
ciśnieniowego DN 13 (maksymalna długość
60 m)
0,1
Pomocniczy kołowrót ciśnieniowy
obsługiwany hydraulicznie, lanca ciśnieniowa z uchwytem,
pojemność węża min. DN 13 min. 40mb, by-pass dla
odprowadzenia nadmiaru wody, układarka węża ciśnieniowego,
wykonany z blachy cynkowanej ogniowo lakierowany
proszkowo
32
Stanowisko obsługi CAN-BUS
2 x pilot do zdalnego sterowania (falami radiowymi), możliwość
sterowania za pośrednictwem kabla podłączonego do pilota,
możliwość miejscowego sterowania ręcznego z wszystkimi
funkcjami zabudowy
33
System hydrauliki siłowej
pompa zębata z systemem zaworów sterujących, zbiornik oleju
hydraulicznego
34
System pneumatyczny
35
Osłony boczne kołowrotów lub kasety
wykonane z lekkiego metalu, osłaniające,
malowane kolorze zabudowy, do
wykorzystania jako tablice reklamowe
0,5
30
31
36
Wanny na węże
zasilanie ze sprężarki podwozia, dodatkowy zbiornik
sprężonego powietrza, zawór bezpieczeństwa, odolejacz,
przewody rurowe i elektrozawory sterujące
wykonane z lekkiego metalu, osłaniające, malowane kolorze
zabudowy, do wykorzystania jako tablice reklamowe
zamykany pojemnik na węże DN 150 po jednej stronie pojazdu.
Wykonany ze stali nierdzewnej lub anodowanego aluminium,
mieszczące (min. dwa węże DN 150 po 2mb każdy)
0,5
0,5
Załącznik nr 1a
37
Skrzynki na wyposażenie
38
Węże
39
Nocne oświetlenie miejsca pracy
40
Światła ostrzegawcze
41
Obudowa podwozia
42
Świadectwo kontroli technicznej
wzdłuż całej zabudowy po prawej stronie pojazdu, zamykane na
klucz i otwierane do góry pokrywy zabezpieczające,
zabudowane na stabilnej konsoli wykonane ze stali nierdzewnej
lub utwardzonego aluminium anadowanego
a. wąż ciśnieniowy min. DN 25/32 min. 120 mb
b. wąż ciśnieniowy min. DN 13 min. 40 mb
c. wąż ssawny min. DN 125/150 min. 20 mb
a. reflektor halogenowy na zwijanym przewodzie min.
15mb
b. reflektory LED oświetlające stanowisko pracy
w godzinach nocnych po 2szt. na prawą i lewą stronę
pojazdu
a. zamontowane z tyłu pojazdu na wysięgniku, typ. LED
min. 2szt.
b. belka ostrzegawcza zamontowana na kabinie typ.
LED
a. zapory przeciw wjazdowe
b. światła obrysowe
c. osłony z siatki na tylnych lampach
d. osłony pomp wykonane z tworzywa wzmocnionego
włóknami szklanymi (GFK) lub z aluminium,
zabezpieczające przed osobami trzecimi
spełniające wymogi dopuszczenia do ruchu drogowego w UE
a.
b.
c.
43
Dodatkowo
d.
e.
f.
g.
Kamera cofania wraz z monitorem i zestawem
głośnomówiącym
Imadło min. 150 mm
Urządzenie sanitarne do mycia rąk z podgrzewaną
wodą
Uchwyty na drabinę, szczotkę, łopatę, pachołki wraz
z wyposażeniem gaśnica 6kg produkcji polskiej
Przyrząd do wprowadzania węża ciśnieniowego do
kanału, chroniące przed jego uszkodzeniem
Lanca ciśnieniowa z wymiennymi dyszami
Klucze specjalne
PODWOZIE
44
Pojazd fabrycznie nowy
rok produkcji 2015-2016
45
Dopuszczalna masa całkowita
do 26 T
46
Trzy osiowy 6x4
47
Silnik
dwie osie napędowe tylne lub tylna oś skrętna
a.
b.
Wysokoprężny
Moc silnika min. 410 KM z przystawką mocy
zapewniająca pracę wszystkich urządzeń zabudowy
przy wykorzystaniu maksymalnych parametrów
przystawka mocy odsilnikowa
0,7
Załącznik nr 1a
c.
d.
a.
48
Układ przeniesienia napędu
49
Oś przednia
50
Techniczna masa pojazdu
b.
c.
a.
b.
a.
b.
51
Układ hamulcowy
52
Układ kierowniczy po lewej stronie
53
Układ elektryczny
54
Zbiornik paliwa
55
Koła
56
Kabina
c.
d.
e.
f.
a.
b.
a.
b.
a.
b.
a.
b.
c.
d.
a.
b.
c.
d.
e.
f.
g.
h.
i.
j.
urządzeń (układu wysokociśnieniowego, ssania i
odzysku wody jednocześnie)
Silnik spełniający normy emisji spalin EURO 6
Wydech wyprowadzony do góry za kabiną
Skrzynia biegów manualna min. 12 biegowa lub
zautomatyzowana
Sprzęgło wzmocnione
Blokada mechanizmów różnicowych osi tylnej
Przednie zawieszenie resory paraboliczne o
nośności min. 8T
Stabilizator osi przedniej
min. 34 T
Hamulec osi przedniej i tylnej (wspomaganie)
Układ hamulcowy z systemem zapobiegającym
blokowaniu się kół podczas hamowania
Hamulec silnikowy
Hamulec awaryjny
Regulacja luzu szczęk automatyczna
Zawór bezpieczeństwa hamulca postojowego
Układ kierowniczy ze wspomaganiem
Koło kierownicy z regulowaną wysokością i
pochyleniem
Akumulator minimum 180Ah 2 szt.
Mechaniczny wyłącznik akumulatorów
Aluminiowy min. 300 litrów z zamykanym korkiem
Podgrzewacz paliwa z separatorem wody
Rozmiar obręczy 22,5
Rozmiar opon 315/80 R 22,5
Bieżnik opon szosowo-terenowy
Koło zapasowe
Krótka, dwumiejscowa
Kolor pomarańczowy RAL 2011 lub inny
Siedzenie kierowcy z zawieszeniem pneumatycznym
Szyba przednia ze szkła zespolonego,
przyciemniana
Osłona przeciwsłoneczna przed szybą czołową
Klimatyzacja z automatyczną regulacją temperatury
Lusterka wsteczne zgodne z obowiązującymi
przepisami ruchu drogowego, ogrzewane i
elektrycznie sterowane
Oświetlenie zgodne z obowiązującymi przepisami
ruchu drogowego
Światła do jazdy dziennej
Centralny zamek
a.
Zautomatyzowana
b. Kolor pomarańczowy RAL 2011
0,5
0,1
Załącznik nr 1a
k.
57
Pozostałe
Elektryczne podnośniki szyb drzwi i kierowcy i
pasażera
l. Komputer pokładowy
m. Tachograf cyfrowy
n. Radioodbiornik wraz z instalacją i głośnikami
o. Pas odblaskowy dookoła kabiny
p. Sygnał ostrzegawczy przy cofaniu
a. Moduł zewnętrznej wymiany danych po szynie CAN
pomiędzy podwoziem, a zabudową
b. Zderzaki stalowe
c. Immobiliser
d. Boczne osłony przeciwnajazdowe
e. Błotniki z tworzywa na tylnych kołach
f. Kliny pod koła – 2 szt.
g. Badania UDT
h. Homologacja lub oświadczenie o jednostkowej
zabudowie
i. 36 miesięczna gwarancja na kompletny pojazd
udzielona przez oferenta
j. Serwis podwozia w odległości do 130 km
k. Serwis zabudowy w odległości zapewniającej
przyjazd serwisu od zgłoszenia usterki drogą
elektroniczną max. 72h w czasie gwarancji i w
okresie pogwarancyjnym
l. Maksymalny czas naprawy 14 dni kalendarzowych
m. Maksymalna wysokość zabudowy auta 3,75m
n. Wciągarka z napędem hydraulicznym do
podnoszenia włazów typu ciężkiego, wychylana z
wysięgnikiem, 15 m linka stalowa, dopuszczalne
obciążenie min. 250 kg
o. Jednakowy kolor zabudowy i kabiny
j. Serwis autoryzowany w odległości do 50 km
od siedziby Zamawiającego
l. Gdy czas naprawy przekroczy 5 dni
zamawiający dostanie auto zastępcze na
czas trwania naprawy. Samochód
dostarczony do siedziby Zamawiającego
1
0,5
