Projekt architektoniczno – budowlany docieplenia ścian, izolacji przeciwwilgociowej w budynku Świetlicy Terapeutycznej i
Rady Osiedla Zatorze przy ul. Jagiellońskiej 18 w Olsztynie.
PRACOWNIA PROJEKTOWA ARCHITEKT JOLANTA PIETKIEWICZ

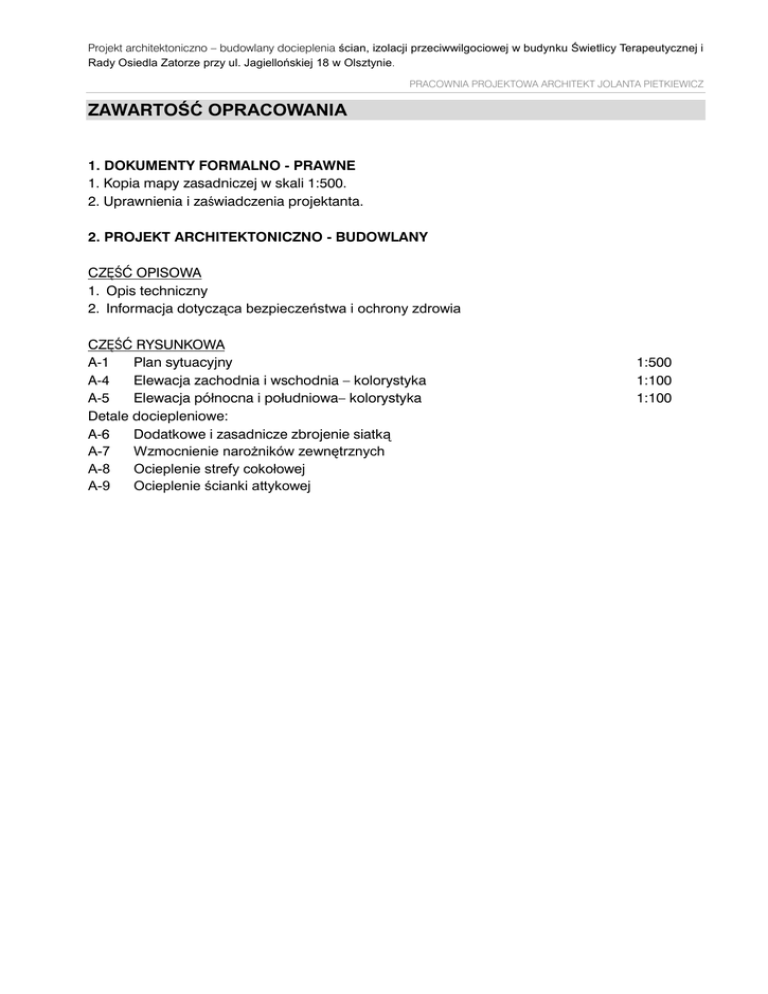

ZAWARTOŚĆ OPRACOWANIA
1. DOKUMENTY FORMALNO - PRAWNE
1. Kopia mapy zasadniczej w skali 1:500.
2. Uprawnienia i zaświadczenia projektanta.
2. PROJEKT ARCHITEKTONICZNO - BUDOWLANY
CZĘŚĆ OPISOWA
1. Opis techniczny
2. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
CZĘŚĆ RYSUNKOWA
A-1
Plan sytuacyjny
A-4
Elewacja zachodnia i wschodnia – kolorystyka
A-5
Elewacja północna i południowa– kolorystyka
Detale dociepleniowe:
A-6
Dodatkowe i zasadnicze zbrojenie siatką
A-7
Wzmocnienie narożników zewnętrznych
A-8
Ocieplenie strefy cokołowej
A-9
Ocieplenie ścianki attykowej
1:500
1:100
1:100
Projekt architektoniczno – budowlany docieplenia ścian, izolacji przeciwwilgociowej w budynku Świetlicy Terapeutycznej
i Rady Osiedla Zatorze przy ul. Jagiellońskiej 18 w Olsztynie.
OPIS TECHNICZNY
do projektu budowlanego docieplenia ścian, izolacji przeciwwilgociowej w budynku
Świetlicy Terapeutycznej i Rady Osiedla Zatorze w Olsztynie
1. PODSTAWA OPRACOWANIA
1.1
Zlecenie inwestora.
1.2
Wizja i pomiary w terenie.
1.3
Odpowiednie Normy i przepisy branżowe.
2. PRZEDMIOT OPRACOWANIA
Przedmiotem powyższego opracowania jest projekt budowlany docieplenia ścian, izolacji
przeciwwilgociowej oraz schodów z podjazdem dla niepełnosprawnych w budynku Świetlicy
Terapeutycznej i Rady Osiedla Zatorze w Olsztynie.
3. ISTNIEJĄCE ZAGOSPODAROWANIE DZIAŁKI
Przedmiotowy budynek mieści się na działce nr 316/1 w Olsztynie i stanowi część pierzei ul.
Jagiellońskiej, która w tym rejonie zabudowana jest budynkami mieszkalnymi wielorodzinnymi z
udziałem usług w poziomie parterów. Dostęp komunikacyjny do budynku zapewnia od zachodu ul.
Jagiellońska, od wschodu wewnętrzna droga osiedlowa.
4. UZBROJENIE TERENU
Działka jest uzbrojona w sieć energetyczną, wodno-kanalizacyjną, gazową, ciepłowniczą oraz
telekomunikacyjną.
5. DANE INFORMACYJNE O DZIAŁCE
Działka oraz budynek stanowią własność Gminy i Miasta Olsztyn i nie są objęte wpisem do
rejestru zabytków.
6. OPIS BUDYNKU
6.1.
Opis ogólny
Budynek o zwartej, zbliżonej do prostokąta bryle, parterowy, w całości podpiwniczony. Od
strony południowej częściowo przylega do wielokondygnacyjnego budynku mieszkalnego, od
północy połączony jest z sąsiednim budynkiem nadwieszonymi belkami żelbetowymi, które
pełnią funkcję czysto dekoracyjną. Budynek użytkowany jest przez kilka instytucji m.in. Radę
Osiedla Zatorze i Świetlicę Terapeutyczną. Główne wejście do budynku jest od ul. Jagiellońskiej,
od strony wschodniej mieszczą się pozostałe dwa wejścia.
6.2.
Konstrukcja budynku
Budynek wykonany w technologii tradycyjnej.
6.2.1. Ściany nadziemia murowane z cegły wapienno-piaskowej na zaprawie cementowowapiennej obustronnie otynkowane. Grubość ścian zewnętrznych wraz z tynkami wynosi średnio
33cm.
6.2.2. Dach – stropodach wentylowany, ocieplony żużlem paleniskowym, przykryty płytami
korytkowymi, kryty papą.
6.3.
Elementy wykończeniowe:
2
6.3.1. Obróbki blacharskie, rynny i rury spustowe z blachy stalowej ocynkowanej.
6.3.2. Stolarka okienna z profili PVC. Okna od podwórka wyposażone w kraty. Drzwi zewnętrze
przy wejściu głównym nowe z profili PVC, pozostałe stare – drewniane i stalowe.
6.3.3. Parapety zewnętrzne z blachy stalowej ocynkowanej.
6.3.4. Ściany i cokół budynku tynkowane: tynki cementowo – wapienne.
6.4.
Charakterystyczne parametry
Powierzchnia zabudowy:
~400m2
Kubatura:
~2 000m³
Wysokość budynku
~5,50m
6.5.
Stan techniczny budynku
W wyniku oględzin stwierdzono, że kondycja techniczna budynku jest ogólnie dobra. Nie
stwierdzono zużycia technicznego elementów konstrukcyjnych. Natomiast zastrzeżenia budzi
przede wszystkim stan murów w piwnicy, gdzie widoczne są zawilgocenia i pleśnie oraz
zagrzybiony, betonowy „ruszt” zadaszenia na elewacji wschodniej.
Dla poprawy warunków użytkowo – estetycznych budynku, stwierdzono konieczność wykonania
izolacji przeciwwilgociowej ścian piwnicznych, docieplenia ścian oraz wykonania innych robót
mających na celu poprawę stanu technicznego i estetyki oraz dostosowanie obiektu do
obowiązujących przepisów.
7. OCIEPLENIE ŚCIAN
9.1. Założenia ogólne
W celu zagwarantowania wysokiej jakości i trwałości docieplenia założono zastosowanie
Bezspoinowego Systemu Ocieplenia tzw. metoda „lekka-mokra”. Metoda ta polega na wykonaniu
na elewacji warstwy izolacyjnej z przyklejonych do podłoża płyt styropianowych,
zabezpieczonych przed działaniem czynników atmosferycznych oraz przed uszkodzeniami
mechanicznymi siatką z włókna szklanego i wykończonych masą tynkarską. Zapewnia ona
dobre uszczelnienie powierzchni ścian, trwałość ocieplenia, łatwość wykonania, utrzymanie
tradycyjnego wyglądu elewacji oraz stosunkowo niski koszt ocieplenia.
Niedopuszczalne jest stosowanie elementów składowych z różnych systemów
ociepleniowych.
9.2. Wyznaczenie grubości warstwy ocieplającej
Oceny aktualnego stanu obiektu pod względem termicznym dokonano przez porównanie
współczynników przenikania ciepła U przegród zewnętrznych zgodnie z zaleceniami zawartymi w
Załączniku do Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz.U. Nr 75, poz.
690) - norma PN-EN ISO 13788:2003, stanowiące podstawę do zwiększenia izolacyjności
cieplnych przegród budowlanych. W wyniku obliczeń stwierdzono, że poszczególne przegrody
należy ocieplić jak niżej:
 Ściany zewnętrzne - piwniczne i cokół należy ocieplić styropianem EPS P lub
polistyrenem ekstrudowanym o gr. 10 cm
 Ściany zewnętrzne powyżej cokołu należy ocieplić płytami styropianowymi EPS 70-040 o
gr. 14 cm
 Ościeża okien ocieplić płytami styropianowymi EPS 70-040 gr. 2÷3 cm
Współczynnik przenikania ciepła U dla ścian nadziemnych po dociepleniu wyniesie:
U=0,25 W/m2K < Udop=0,30 W/m2K
3
9.2.1. Budowa przegrody
d
Nr
R
Nazwa warstwy
[m]
[W/mK]
Sd
2
[-]
[W/m K]
[m]
0.040
-
Strona zewnętrzna Rse
1
Płyta styropianowa EPS 70-040
FASADA
0.14
0.040
60
3.500
8.4
2
Tynk lub gładź cementowo-wapienna
0.02
0.820
16
0.018
0.2
3
Mur z cegły silikatowej drążonej i
bloków drążonych
0.30
0.800
5
0.375
1.6
4
Tynk lub gładź cementowo-wapienna
0.02
0.820
16
0.018
0.2
0.130
-
Strona wewnętrzna Rsi
9.2.2. Wartość minimalnego czynnika fRsi,min
2
Nr
Miesiąc
1
Styczeń
0.684
2
Luty
0.684
3
Marzec
0.602
4
Kwiecień
0.464
5
Maj
-0.022
6
Czerwiec
-0.955
7
Lipiec
-1.658
8
Sierpień
-2.165
9
Wrzesień
0.064
10
Październik
0.504
11
Listopad
0.590
12
Grudzień
0.656
fRsi,min [W/m K]
Miesiącami krytycznymi są: Styczeń, Luty
Wartość współczynnika temperatury dla krytycznego miesiąca: fRsi,max = 0.684W/m2K
9.2.3. Efektywna wartość współczynnik temperatury fRsi na powierzchni wewnętrznej przegrody
Całkowity opór cieplny przegrody Rc = 4.082W/m2K
Współczynnik przenikania przegrody (bez uwzględnienia dodatków na mostki DUk) Uc = 0.245W/m2K
Wartość współczynnika temperaturowego przegrody fRsi = 0.968W/m2K
9.2.4. Sprawdzenie wartości czynnika obliczeniowego fRsi
Wartość współczynnika temperaturowego przegrody fRsi = 0.968W/m2K
4
Wartość współczynnika temperatury dla krytycznego miesiąca fRsi,max = 0.684W/m2K
fRsi > fRsi,max
0.968W/m2K > 0.684W/m2K
Warunek spełniony. Przegroda zaprojektowana prawidłowo pod kątem uniknięcia rozwoju pleśni.
9.2.5. Miesięczne strumienie kondensacji i akumulacji wewnętrznej przegrody
W projektowanej przegrodzie nie występuje kondensacja pary wodnej.
Przegroda zaprojektowana prawidłowo pod kątem kondensacji pary wodnej.
9.2.6. Szczegółowe wyniki rozkładu temperatur i ciśnienia pary wodnej w przegrodzie dla
miesiąca krytycznego (styczeń)
Przegroda
Nr
Powierzchnie stykowe
n
Warstwa
o
[ C]
Strona zewnętrzna
0
o
e=-1,0 C,
Pn,sat
Pn
gc
[Pa]
[Pa]
[kg/m ]
2
e=88%,
-0.79
562.00
496.52
0.00000
17.21
1964.33
1082.20
0.00000
17.31
1976.38
1098.92
0.00000
19.24
2230.89
1208.90
0.00000
19.33
2244.35
1225.62
0.00000
Płyta styropianowa EPS 70-040
FASADA
1
Tynk lub gładź cementowowapienna
2
Mur z cegły silikatowej drążonej i
bloków drążonych
3
Tynk lub gładź cementowowapienna
o
Strona wewnętrzna i=20,0 C,
i=50%,
Wykres rozkładu temperatury dla miesiąca: Styczeń
5
Wykres rozkładu ciśnień w przegrodzie dla miesiąca: Styczeń
9.3. Ściany piwniczne i cokół
9.3.1. Pionowa izolacja murów piwnicy
Budynek wymaga wykonania izolacji przeciwwilgociowej ścian przyziemia w części
podpiwniczonej. W celu wykonania izolacji pionowej należy odsłonić ściany zewnętrzne,
wykonując wzdłuż ścian wykopy o szer. 80cm i zabezpieczając je poprzez wykonanie
deskowania. Ściany odsłonić do głębokości górnej powierzchni ław fundamentowych.
Po odsłonięciu ścian przyziemia należy odbić głuche i zniszczone tynki, powierzchnię dokładnie
oczyścić i nałożyć nowy dwuwarstwowy tynk cementowo-wapienny marki M10. Po wyschnięciu
tynków, ściany zagruntować jedną warstwą emulsji bitumicznej ASFALBIT (gruntować aż do
głębokości górnej powierzchni fundamentu). Przy gruntowaniu podkład powinien być suchy, a
6
jego wilgotność nie powinna przekraczać 5%. Powłoki gruntujące powinny być naniesione w
jednej lub dwóch warstwach, z tym, że druga warstwa może być naniesiona dopiero po
całkowitym wyschnięciu pierwszej. Temperatura otoczenia w czasie gruntowania podkładu
powinna być nie niższa niż 5°C.
Następnie na tak przygotowaną powierzchnię nałożyć masę bitumiczno-kauczukową STYRBIT
2000. Masę nakładamy zawsze w minimum dwóch warstwach, nakładając następną warstwę w
kierunku prostopadłym do warstwy poprzedniej. Każdą następną warstwę nakładamy po bardzo
dobrym wyschnięciu warstwy poprzedniej (1mm warstwy schnie ok. 24 godz. w temp. 20°C).
9.3.2. Ocieplenie ścian piwnic i cokołu
Do ocieplenia użyć styropianu EPS P lub polistyrenu ekstrudowanego XPS o gr. 10cm.
Klejenie zaczynamy od dna wykopu. Masę STYRBIT 2000 nakładamy na płyty styropianowe (lub
ekstrudowane) i dociskając je ruchem kolistym układamy płyty do powierzchni podłoża. W
przypadku podziemnej części budynku, tak wykonaną izolację należy zasypać do
przewidywanego poziomu terenu nie wcześniej niż po 3 dniach.
9.3.3. Wykończenie cokołu
W części cokołowej, na płytach izolacji termicznej należy wykonać podwójną warstwę
zbrojoną. W przypadku miejsc narażonych na uszkodzenia mechaniczne pierwszą warstwę
zaleca się wykonać przy użyciu tkaniny pancernej układanej bez zakładów – na styk, zatapiając
ją w zaprawie klejąco-zbrojącej. W pozostałych przypadkach można użyć zwykłej siatki do
ociepleń (145 g/m2).
Po stwardnieniu masy klejącej w pierwszej warstwie tj. po ok. 3 dniach, należy wykonać drugą
warstwę, postępując tak, jak przy ocieplaniu zasadniczej części ściany. Do jej wykonania także
należy użyć zaprawy klejącej i siatki 145 g/m2.
Po wyschnięciu i zagruntowaniu warstwy zbrojonej, ułożyć na niej tynk mozaikowy o uziarnieniu
1,8mm. Tynk ten należy nakładać na stabilne podłoże, zagruntowane podkładem tynkarskim
dobranym kolorystycznie do barwy wyprawy. Po naniesieniu masy tynkarskiej, jej powierzchnię
należy starannie wyrównać przy użyciu pacy stalowej.
9.4. Ściany nadziemia powyżej cokołu
9.4.1. Przygotowanie podłoża
Przed rozpoczęciem prac dociepleniowych należy odpowiednio przygotować podłoże. Musi
być ono stabilne, równe, o dostatecznej nośności oraz wolne od zanieczyszczeń
zmniejszających przyczepność zaprawy klejącej (np. kurzu, pyłu, olejów, mchu). Tynki głuche i
zniszczone odbić. Zaleca się również skucie tynków na zewnętrznych powierzchniach ościeży
okiennych i drzwiowych, aby możliwe było ich ocieplenie bez nadmiernego zasłaniania
ościeżnic. Należy także usunąć słabo przyczepne, łuszczące się powłoki malarskie. Lokalne
ubytki i miejsca, gdzie skuto tynki słabo związane z podłożem, należy wypełnić i wyrównać
zaprawą cementowo-wapienną.
Zmyć ściany budynku wodą bez dodatku środków chemicznych.
Płaszczyzny ścian sprawdzić łatami aluminiowymi.
Usunąć obróbki blacharskie, odsunąć przewody instalacyjne, zdemontować tablice informacyjne
itp.
Na ścianie zamocować profil cokołowy, stosując co najmniej 3 kołki na 1mb listwy.
9.4.2. Przygotowanie masy klejącej i przyklejanie płyt styropianu
Zaprawę klejącą należy przygotować zgodnie z instrukcją podaną na opakowaniu.
Przygotowaną masę klejącą należy nakładać metodą pasmowo-punktową. W odległości ok. 3
7
cm od krawędzi płyty zaprawę nanosić pasmami o szerokości kilku centymetrów. Na pozostałą
powierzchnię płyty zaprawę nakładać plackami rozmieszczonymi tak, aby znalazły się one w
miejscach, gdzie następnie będą mocowane kołki. Łączna powierzchnia nałożonej zaprawy
klejącej powinna obejmować co najmniej 40% płyty.
Po nałożeniu masy klejącej na płytę styropianową należy ją bezzwłocznie przyłożyć do ściany i
docisnąć.
Przyklejanie płyt należy rozpocząć od listwy startowej. Płyty należy przyklejać w układzie
poziomym dłuższych krawędzi z zachowaniem mijankowego układu spoin. Płyty układać na styk,
nadmiar wyciśniętej zaprawy klejącej usuwać, aby na obrzeżach nie pozostawały żadne jej
resztki (niedopuszczalne są szczeliny większe niż 2 mm oraz nierówności na powierzchni
styropianu większe niż 3 mm).
Płyty izolacyjne rozmieścić w taki sposób, aby ich styki nie znajdowały się na przedłużeniu
krawędzi otworów okiennych i drzwiowych, a w narożach ścian płyty należy przyklejać
naprzemiennie, aby się zazębiały.
Wyrównać powierzchnie styropianu przez szlifowanie packami wyłożonymi papierem ściernym.
Można to wykonać nie wcześniej niż po 3 dniach od przyklejenia płyt. Należy zwrócić szczególna
uwagę na pozostawienie prostych krawędzi przy narożach ścian oraz przy otworach okiennych i
drzwiowych. Powierzchnię styropianu należy dokładnie oczyścić z powstałego pyłu.
Dodatkowo należy wzmocnić mocowanie płyt styropianowych do podłoża poprzez zastosowanie
kołków rozporowych (6 szt./m2). Ich długość należy dobrać, uwzględniając grubość płyty
izolacyjnej, warstwy kleju, starego tynku i wymaganą głębokość kotwienia w ścianie (przeciętnie
ok. 5 cm w ścianie z elementów pełnych). Talerzyki łączników nie powinny wystawać poza lico
płyt.
Prace wykonać podczas bezdeszczowej pogody przy temperaturze powyżej 5°C.
9.4.3. Przyklejanie siatki z włókna szklanego
Przy narożach otworów okiennych i drzwiowych na płytach termoizolacyjnych należy nakleić
pod kątem 45º kawałki tkaniny zbrojącej o wymiarach 20x35cm. Zapobiega to powstawaniu rys i
pęknięć na elewacji budynku. Ponadto odpowiednie kawałki tkaniny szklanej należy nakleić w
narożnikach na styku ościeży pionowych z nadprożem. Wypukłe naroża przy zbiegu ścian
budynku, a także krawędzie przy otworach drzwiowych należy wzmocnić przez zastosowanie
profili narożnych. Wykonanie takiego wzmocnienia przy otworach okiennych nie jest konieczne,
ale ułatwia uzyskanie prostych krawędzi. Po obu stronach wzmacnianej krawędzi należy nanieść
warstwę zaprawy klejącej, a następnie wcisnąć w nią profil narożny, dbając o zachowanie pionu
lub poziomu. Wydobywającą się z otworów w profilu zaprawę natychmiast zaszpachlować.
Na poziomych krawędziach nad otworami okiennymi i drzwiowymi osadzić profile narożne z
kapinosem.
Do wykonywania warstwy zbrojonej przystąpić nie wcześniej niż po 3 dniach od przyklejenia płyt
izolacyjnych. Zaprawę klejącą należy nanosić na powierzchnię płyt izolacyjnych ciągłą warstwą
pasmami o szerokości tkaniny i przeczesać kielnią zębatą 10x10 mm.
W przygotowaną warstwę zaprawy przy użyciu pacy wygładzającej wciskać natychmiast tkaninę
zbrojącą i równo zaszpachlować, stosując w niezbędnych przypadkach dodatkową porcję masy
klejącej. Tkanina powinna być równomiernie napięta, nie wykazywać sfałdowań i być całkowicie
zatopiona w masie kleju. Warstwa zbrojona pojedynczą tkaniną powinna mieć grubość 3-5mm.
Sąsiednie pasy tkaniny należy układać na zakład 10cm. Na krawędziach ościeży oraz naroży
budynku siatkę wywinąć poza krawędź na szer. min. 15cm (niedopuszczalne jest ucięcie na
8
krawędzi).
9.4.4. Wykonanie wyprawy tynkarskiej
W normalnych warunkach pogodowych po ok. 3 dniach schnięcia nanieść szczotką lub
wałkiem jedną warstwę podkładu tynkarskiego.
Po wyschnięciu podkładu tynkarskiego, tj. po co najmniej 24 godzinach, można przystąpić do
wykonywania tynku cienkowarstwowego. Przewiduje się zastosowanie barwionego tynku
silikonowego o strukturze ziarnistej (tzw. baranek) i wielkości ziarna 2,0mm. Przygotować masę
tynkarską ściśle wg instrukcji producenta.
W celu wyrównania barwy tynków wykonywanych z gotowych mas tynkarskich zaleca się, aby
w trakcie ich nanoszenia nie dopuszczać do całkowitego opróżnienia kubła z masą tynkarską,
lecz uzupełniać opróżniony do połowy pojemnik świeżą masą z nowego kubła i starannie
wymieszać obie części.
Prace tynkarskie na jednej wyodrębnionej powierzchni elewacji prowadzić w sposób ciągły,
aby uniknąć nierówności struktury i barwy tynku.
Niedopuszczalne jest prowadzenie prac tynkarskich w czasie deszczu, podczas silnego wiatru
lub dużego nasłonecznienia elewacji, bez zastosowania specjalnych osłon ograniczających
wpływ czynników atmosferycznych.
9.5.
Żelbetowy ruszt zadaszenia
Na zainfekowaną powierzchnię nanieść środek biobójczy SEPTOBUD za pomocą pędzla,
wałka, gąbki lub metodą natryskową. Pozostawić na 24 godziny w celu unieszkodliwienia
mikroorganizmów. Po tym czasie dezaktywowane mikroorganizmy usunąć mechanicznie za
pomocą ostrej szczotki lub wodnego urządzenia ciśnieniowego. W celu całkowitego usunięcia
agresji biologicznej zaleca się powtórne stosowanie preparatu. Po powtórnym naniesieniu należy
odczekać minimum 24 godziny. Dopiero po tym czasie elementy zadaszenia zagruntować,
wykończyć tynkiem cementowo-wapiennym na gładko i pomalować farbą silikonową lecz z
dodatkiem środka biobójczego (dodatkowe zabezpieczenie powłokowe).
9.6.
Zsypy
Istniejące dwa zsypy są nieużywane. Należy je rozebrać, a otwory w ścianach zamurować.
9.7.
Zejście do kotłowni, obramowania studzienek
Przeprowadzić renowację betonowych elementów. Stare spękane tynki skuć. Powierzchnię
oczyścić, nałożyć nowy tynk cementowo-wapienny.
9.8.
Kolorystyka
Elewacje budynku wykonać zgodnie z kolorystyką zawartą w projekcie (rys. A-4 i A-5).
9
10. PRACE WYKOŃCZENIOWE
10.1. Obróbki blacharskie
Po ociepleniu budynku należy wykonać nowe obróbki blacharskie. Należy je dostosować do
nowych grubości ścian. Obróbki te powinny wystawać poza lico ocieplonych ścian minimum
4cm. Blachy nie należy układać bezpośrednio na betonie lub tynku cementowo-wapiennym. W
związku z tym pod blachę należy podłożyć izolację z warstwy papy lub innego materiału
izolacyjnego.
Obróbkę blacharską na dachu od strony wschodniej przewiduje się rozebrać.
Obróbki blacharskie należy wykonać z blachy stalowej powlekanej w kolorze jasno szarym RAL
9006.
10.2. Rynny i rury spustowe
Zamontować nowe ze stali powlekanej. w kolorze jasno szarym RAL 9006.
10.3. Parapety zewnętrzne
Parapety zewnętrzne wymienić na wykonane ze stali powlekanej w kolorze jasno szarym RAL
9006.
Dostosować ich szerokość do nowej szerokości otworów okiennych i grubości ścian.
Powinny one wystawać poza lico ocieplanych ścian co najmniej 4cm.
Ze względu na pogrubienie ścian wykonać obróbkę blacharską dla witryny w „wykuszu” na
elewacji frontowej.
10.4. Kraty okienne
Kraty okienne pomalować farbą olejną w kolorze jasno szarym RAL 9006.
10.5. Kraty studzienek, balustrada przy zejściu do kotłowni
Wszystkie elementy pomalować w kolorze ciemno szarym RAL 9007.
Wcześniej należy przeprowadzić renowację balustrady m.in. prostując i uzupełniając ją o
brakujące pręty.
10.6. Drzwi zewnętrzne
Drzwi od strony podwórza w nawiązaniu do już wymienionych drzwi frontowych docelowo
proponuje się wymienić na aluminiowe lub PCV w kolorze ciemno brązowym RAL 8017
Tymczasowo obecne drzwi stalowe od podwórza należy pomalować na kolor ciemno
brązowy RAL 8017, a drzwi do kotłowni na kolor ciemno szary RAL 9007. Nieużywane drzwi na
ścianie północnej należy zdemontować, a otwór drzwiowy zamurować.
10.7. Instalacja odgromowa
Instalację odgromową należy umieścić w rurkach ochronnych pod tynkiem, pod warstwą
izolacji termicznej. W podobny sposób należy potraktować przewody elektryczne biegnące po
zewnętrznej stronie ścian budynku.
11. UWAGI KOŃCOWE
Wszystkie roboty budowlane winny być prowadzone zgodnie z przepisami techniczno –
budowlanymi, obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej, przepisami
BHP i pod nadzorem osoby do tego uprawnionej..
10
Wszystkie stosowane materiały budowlane oraz cały system docieplenia muszą posiadać
atest dopuszczający je do stosowania w budownictwie oraz inne świadectwa i certyfikaty
wymagane prawem budowlanym.
Olsztyn, grudzień 2012r.
autor: Jolanta Pietkiewicz
architekt IARP
11
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1. DANE OGÓLNE
Inwestycja : Projekt docieplenia ścian, izolacji przeciwwilgociowej w budynku Świetlicy
Terapeutycznej i Rady Osiedla Zatorze
Adres :
Olsztyn, ul. Jagiellońska 18
działka nr 316/1
Inwestor:
Zakład Lokali i Budynków Komunalnych w Olsztynie
10-313 Olsztyn, ul. Cicha 5
Projektant: Pracownia Projektowa Architekt Jolanta Pietkiewicz
10-603 Olsztyn, ul. Metalowa 7a
2. ZAKRES I KOLEJNOŚĆ ROBÓT
Przedmiot i zakres robót budowlanych:
 Izolacja pionowa ścian przyziemia
 Demontaż dwóch zsypów
 Ocieplenie ścian budynku
 Wymiana obróbek blacharskich
Kolejność realizacji:
 Prace przygotowawcze
 Roboty izolacyjne ścian przyziemia
 Demontaż dwóch zsypów

Rozłożenie rusztowania
 Oczyszczenie i ocieplenie ścian
 Tynki cienkowarstwowe
 Obróbki blacharskie i parapety
3. ISTNIEJĄCE NA DZIAŁCE OBIEKTY BUDOWLANE
Poza przedmiotowym budynkiem na działce nie ma innych obiektów budowlanych.
4. ELEMENTY ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE
BEZPIECZEŃSTWA I ZDROWIA LUDZI
Na przedmiotowej działce nie ma elementów stwarzających zagrożenie bezpieczeństwa i
zdrowia ludzi.
5. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT
BUDOWLANYCH I ŚRODKI ZAPOBIEGAWCZE
1.
Wykopy– zagrożenia związane z osunięciami skarp. W razie przypadkowego odkrycia lub
naruszenia instalacji wod-kan, elektrycznej, gazowej itp., niezwłocznie przerwać pracę i
ustalić z właściwą jednostką zarządzającą daną instalacją dalszy sposób wykonywania robót
2.
Roboty na wysokościach - ryzyko zagrożenia bezpieczeństwa i zdrowia ludzi z uwagi na
upadek z wysokości powyżej 2m. Do zabezpieczeń stanowisk pracy, przed upadkiem z
wysokości, należy stosować środki ochrony zbiorowej, w szczególności balustrady, siatki
ochronne i siatki bezpieczeństwa. Rusztowania mają spełniać wymagania bezpieczeństwa
określone we właściwych przepisach.
12
3.
4.
Zagrożenie przy stosowaniu elektronarzędzi – przestrzegać instrukcji obsługi zasad BHP
pracy z elektronarzędziami
Nie należy prowadzić robót budowlanych w temperaturze poniżej –10oC oraz w warunkach
pogodowych stwarzających zagrożenie dla życia lub zdrowia.
6. INSTRUKTAŻ PRACOWNIKÓW
Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy:
1. Sprawdzić posiadane przez pracowników kwalifikacji przewidzianych odrębnymi przepisami
dla danego rodzaju robót.
2. Sprawdzić posiadanie orzeczeń lekarskich o dopuszczeniu do określonej pracy.
3. Zaopatrzyć pracowników w odpowiednie środki ochrony indywidualnej.
4. Prowadzić stały bezpośredni nadzór nad pracami szczególnie niebezpiecznymi przez osoby
uprawnione.
7. TECHNICZNO - ORGANIZACYJNE ŚRODKI ZAPOBIEGAWCZE
Przed przystąpieniem do realizacji robót należy:
1. Teren budowy właściwie oznakować i uniemożliwić wstęp osobom postronnym.
2. Przygotować odpowiednie zaplecze socjalne dla pracowników.
3. Odpowiednio przygotować, oznaczyć i zabezpieczyć miejsca poboru wody i energii
elektrycznej.
4. Wyznaczyć miejsca na składanie materiałów i odpadów.
5. Wywiesić tablice ostrzegawcze informujące o rodzaju prowadzonych robót i o zakresie
wstępu na teren prac osób postronnych.
6. Zabezpieczyć występujące na budowie wykopy przed obsunięciem ziemi i dostępem osób
niepowołanych.
7. Odpowiednio oznakować wjazdy i wyjazdy na teren budowy.
8.
Wjazd i wyjazd z placu budowy należy urządzić i zorganizować w sposób zapewniający
bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii
lub innych zagrożeń.
Olsztyn, grudzień 2012r.
autor: Jolanta Pietkiewicz
architekt IARP
13

Projekt architektoniczno – budowlany docieplenia ścian, izolacji

Transkrypt

Podobne dokumenty

czysta ściana DOM karta techniczna - Technologie

Wznoszenie ścian zewnętrznych

specyfikacja parametrów namiotu magazynowego dla nyila

opactwo do konserwatora

Izolacyjność Akustyczna

cennik domów szkieletowych całorocznych

opis do ocieplenie budynku
