Zabezpieczanie połączeń

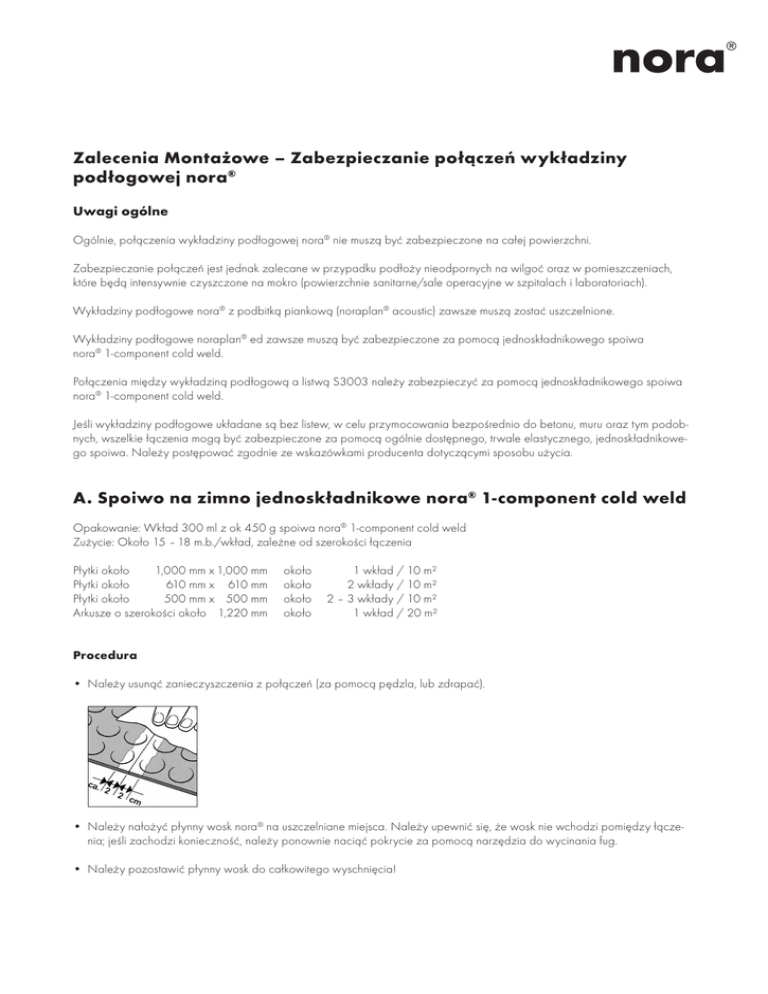

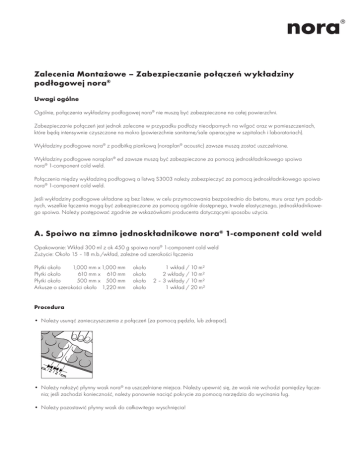

Zalecenia Montażowe – Zabezpieczanie połączeń wykładziny
podłogowej nora®
Uwagi ogólne
Ogólnie, połączenia wykładziny podłogowej nora® nie muszą być zabezpieczone na całej powierzchni.
Zabezpieczanie połączeń jest jednak zalecane w przypadku podłoży nieodpornych na wilgoć oraz w pomieszczeniach,
które będą intensywnie czyszczone na mokro (powierzchnie sanitarne/sale operacyjne w szpitalach i laboratoriach).
Wykładziny podłogowe nora® z podbitką piankową (noraplan® acoustic) zawsze muszą zostać uszczelnione.
Wykładziny podłogowe noraplan® ed zawsze muszą być zabezpieczone za pomocą jednoskładnikowego spoiwa
nora® 1-component cold weld.
Połączenia między wykładziną podłogową a listwą S3003 należy zabezpieczyć za pomocą jednoskładnikowego spoiwa
nora® 1-component cold weld.
Jeśli wykładziny podłogowe układane są bez listew, w celu przymocowania bezpośrednio do betonu, muru oraz tym podobnych, wszelkie łączenia mogą być zabezpieczone za pomocą ogólnie dostępnego, trwale elastycznego, jednoskładnikowego spoiwa. Należy postępować zgodnie ze wskazówkami producenta dotyczącymi sposobu użycia.
A. Spoiwo na zimno jednoskładnikowe nora® 1-component cold weld
Opakowanie: Wkład 300 ml z ok 450 g spoiwa nora® 1-component cold weld
Zużycie: Około 15 – 18 m.b./wkład, zależne od szerokości łączenia
Płytki około
1,000 mm x1,000 mm
Płytki około
610 mm x 610 mm
Płytki około
500 mm x 500 mm
Arkusze o szerokości około 1,220 mm
około 1 wkład / 10 m²
około 2 wkłady / 10 m²
około 2 – 3 wkłady / 10 m²
około 1 wkład / 20 m²
Procedura
• Należy usunąć zanieczyszczenia z połączeń (za pomocą pędzla, lub zdrapać).
•Należy nałożyć płynny wosk nora® na uszczelniane miejsca. Należy upewnić się, że wosk nie wchodzi pomiędzy łączenia; jeśli zachodzi konieczność, należy ponownie naciąć pokrycie za pomocą narzędzia do wycinania fug.
•Należy pozostawić płynny wosk do całkowitego wyschnięcia!
•Rozetnij lub wyfrezuj połączenia za pomocą narzędzia do wycinania fug lub frezarki elektrycznej.
Szerokość łączenia około 3.0 mm, głębokość łączenia około 1.5 mm (wyjątek: norament ® 992: co najmniej 5.0 mm).
Podczas frezowania bezwstrząsowego, pod obracające koła frezarki podkładana jest poprzeczka do tapetowania.
W pierwszej kolejności należy spoinować w jednym kierunku; po stężeniu zimnego spoiwa, należy wykonać to samo w
drugim kierunku.
Należy usunąć opiłki pozostałe po frezowaniu (za pomocą odkurzacza)
• Zaleca sie używanie rękawic ochronnych.
• Należy odciąć końcówkę wkładu, a następnie umieścić wkład w pistolecie.
•Jednoskładnikowa spoina na zimno jest układana w połączeniach bez pozostawiania żadnych wolnych przestrzeni w taki
sposób, ze nad połączeniem powstaje małe wybrzuszenie spoiny.
•Bezpośrednio po nałożeniu, spoiwo na zimno dociskane jest do połączenia za pomocą metalowej szpatułki o określonym
kształcie (zobacz narzędzia specjalne nora®) poprzez przeciągnięcie szpatułką po połączeniu. W ten sposób, nadwyżka
spoiny wyciskana jest po prawej i lewej stronie łączenia.
Należy upewnić się, że wyciśnięta po bokach spoina jest całkowicie oddzielona od spoiny w połączeniach. Szpatułkę
należy przytrzymać w pozycji możliwie płaskiej, aby uniknąć powstawania pustych połączeń.
• Nadmiar spoiwa wyciskany po bokach może byc usunięty po około 12 godzinach.
•Nie należy stąpać po połączeniach do czasu całkowitego utwardzenia. Rozlane spoiwo należy usunąć
bezzwłocznie, czyszczenie po upływie jakiegoś czasu jest niemożliwe.
B. Spoiwo na gorąco nora® hot welding rod
Okrągłe, średnica około 4.0 mm
Opakowanie:
Rolka zawierająca około 100 m.b., waga około 1,3 kg/rolka
Zużycie:
Arkusze (o szerokości 1,220 mm) około 0.85 m.b./m2
Płytki (610 mm x 610 mm) około 3.50 m.b./m2
Uszczelnianie połączeń konieczne jest jedynie w szczególnych przypadkach, jak na przykład wykładzina podłogowa
noraplan® acoustic, i musi zostać przeprowadzone co najmniej 24 godziny po montażu.
Spoina na gorąco nora® hot welding rod jest odpowiednia do uszczelniania połączeń wszystkich wykładzin podłogowych
noraplan®, z wyjątkiem pokryć podłogowych noraplan® ed, które muszą być zabezpieczane jednoskładnikowym spoiwem
na zimno nora® 1-component cold weld.
Te same narzędzia wykorzystywane są do uszczelniania połączeń wykładzin podłogowych PCV.
Procedura
1
Połączenia są frezowane lub rozcinane na około 3.0 – 3.5 mm za pomocą frezarki (rysunek 1) lub narzędzia do wycinania
fug. W przypadku wykladzin noraplan® acoustic, fugi nie mogą być głębsze niż 1,5 mm; należy upewnić się, że piankowe
podbicie nie zostanie wycięte lub wyfrezowane.
2
3
Po usunięciu opiłków po frezowaniu, spoina kładziona jest za pomocą ręcznej nagrzewnicy z dyszą szybkozgrzewającą
(rysunek 2), lub nagrzewnicą z rolką teflonową (rysunek 3).
Temperatura pracy urządzenia zostaje osiągnięta w chwili, gdy spoina kładziona jest delikatnie na lewą i prawą krawędź
połączenia.
Temperatura przetwarzania wynosi 350° C – 400° C. Podczas używania nagrzewnicy do położenia spoiny, należy ustawić
prędkość na 2 m.b./min. Prędkość i temperaturę pracy można ustawić na większości nagrzewnic. Jeśli temperatury nie można
ustawić, należy odpowiednio dostosować prędkość pracy.
Uwaga: Prędkość układania spoiny jest niższa niż w przypadku linoleum lub PVC.
4
5
Wystająca część spoiny odcinana jest po wystygnięciu w dwóch krokach, za pomocą noża do spawów (rysunki 4 i 5).
6
Małe wystające elementy spoiny nie mogą zostać usunięte poprzez odcięcie ich. Części te muszą zostać stopione
(rysunek 6). W tym celu wykorzystywana jest niezaostrzona szpatułka nagrzewana za pomocą nagrzewnicy ręcznej,
która przesuwana jest wzdłuż połączenia. Stąd, wystająca część spoiny może zostać łatwo nadtopiona i usunięta
(zamiast odcinania).
