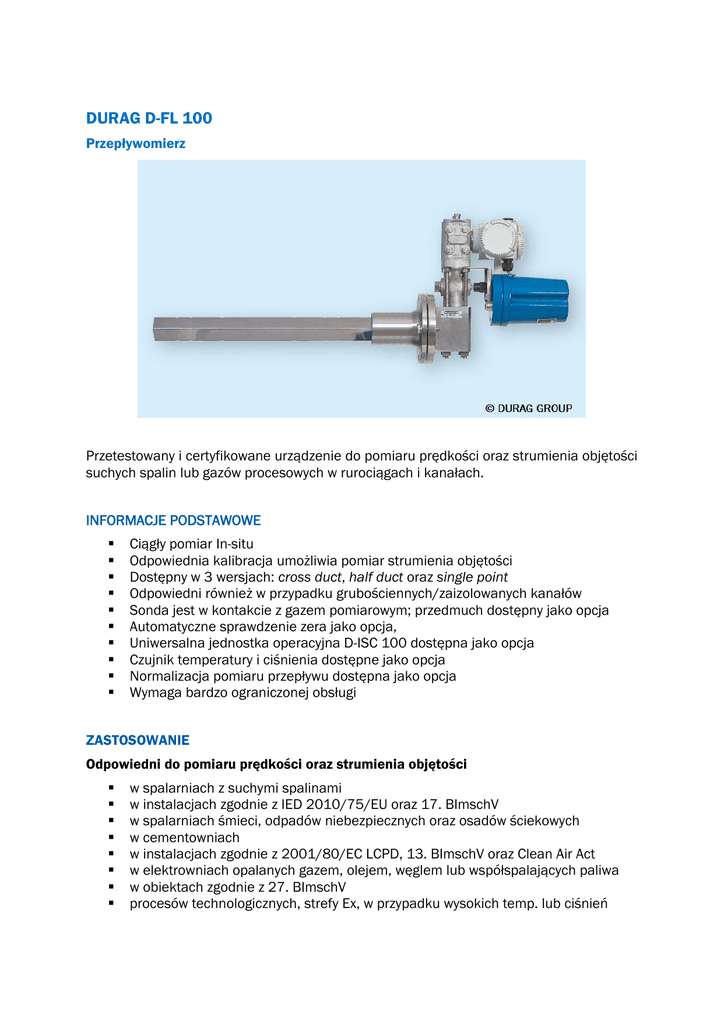

DURAG D-FL 100 Przepływomierz Przetestowany i certyfikowane urządzenie do pomiaru prędkości oraz strumienia objętości suchych spalin lub gazów procesowych w rurociągach i kanałach. INFORMACJE PODSTAWOWE Ciągły pomiar In-situ Odpowiednia kalibracja umożliwia pomiar strumienia objętości Dostępny w 3 wersjach: cross duct, half duct oraz single point Odpowiedni również w przypadku grubościennych/zaizolowanych kanałów Sonda jest w kontakcie z gazem pomiarowym; przedmuch dostępny jako opcja Automatyczne sprawdzenie zera jako opcja, Uniwersalna jednostka operacyjna D-ISC 100 dostępna jako opcja Czujnik temperatury i ciśnienia dostępne jako opcja Normalizacja pomiaru przepływu dostępna jako opcja Wymaga bardzo ograniczonej obsługi ZASTOSOWANIE Odpowiedni do pomiaru prędkości oraz strumienia objętości w spalarniach z suchymi spalinami w instalacjach zgodnie z IED 2010/75/EU oraz 17. BImschV w spalarniach śmieci, odpadów niebezpiecznych oraz osadów ściekowych w cementowniach w instalacjach zgodnie z 2001/80/EC LCPD, 13. BImschV oraz Clean Air Act w elektrowniach opalanych gazem, olejem, węglem lub współspalających paliwa w obiektach zgodnie z 27. BImschV procesów technologicznych, strefy Ex, w przypadku wysokich temp. lub ciśnień CERTYFIKATY DANE TECHNICZNE D-FL 100 dane użytkowe Rodzaj gazu Temperatura gazu Zapylenie gazu Ciśnienie wewnątrz kanału Wilgotność gazu Prędkość gazu Wewnętrzna średnica kanału/komina Powietrze, spaliny, niepalne gazy procesowe Powyżej punktu rosy, -20…450 ºC (-4…842 ºF) standardowo inne na żądanie 0…30 mg/m3, typ 1 (24 x 22 mm) bez przedmuchu 0…100 mg/m3, typ 2 (54 x 50 mm) bez przedmuchu 0…150 mg/m3, typ 3 (100 x 90 mm) bez przedmuchu -50…+50 hPa (opcjonalnie wyższe) 0…95% RF, brak kondensacji 3…50 m/s 0,5…10 m (1,6…32,8 ft) Dane ogólne D-FL 100 Zasada działania Zgodność z Certyfikaty Miejsce pomiaru Długość ścieżki pomiarowej Kąt nachylenia Kontrola, funkcje zabezpieczające Komponenty systemu Pomiar ciśnienia różnicowego za pomocą sondy dwukomorowej. Obliczenia prędkości gazu oraz strumienia objętości w zależności od przekroju pomiarowego, temperatury gazu oraz ciśnienia wewnątrz kanału. IED 2010/75/EU, BImschV: 13, 17, 27, 30, TA Luft, EN 14181, EN 15267 -1, -2, -3, DIN EN 16911-2 CE, QAL1 (DIN EN 14181 / DIN EN ISO 14956 / DIN EN 15267-3), MCERTS, EAC Gost Ex Zone 2 Pomiar In-situ, bezkontaktowy. Montaż na kominie, pomiar w poprzek komina, half duct lub single point, sonda pozostaje w kontakcie ze spalinami 0,4…8 m 90º - 4º względem kierunku przepływu Automatyczne testowanie Automatyczna sprawdzenie zera i zakresu D-FL 100 DS sonda D-FL 100 DDM-H przetwornik ciśnienia różnicowego D-FL 100 UH D-FL 100 A adapter D-FL 100-20 moduł przeliczeniowy D-ISC 100 jednostka operacyjna lub oprogr. D-ESI D-FL 100 ADM-H przetwornik ciśnienia abs. (opcja) D-XT przetwornik temperatury (opcja) Akcesoria Głowica pomiarowa D-FL 100 (sonda D-FL 100 DS + moduł przeliczeniowy D-FL 100-20) Wartości mierzone fizycznie Ciśnienie różnicowe Prędkość przepływu, strumień objętości w warunkach Wartości mierzone pochodne pomiaru lub znormalizowany Zakres pomiarowy prędkości gazu 3…50 m/s Wyjściowy zakres prędkości Dowolnie programowalny Zakres pomiarowy strumienia objętości 0…30000000 Nm3/h Wyjściowy zakres strumienia objętości Dowolnie programowalny Zakres pomiarowy temperatury 0…600 ºC Wyjściowy zakres temperatury Dowolnie programowalny Rozdzielczość 0…0,1 m/s Sumaryczna niepewność standardowa 0,71 m/s wg. QAL1, DIN EN 14181 Czas integracji 1…180 s, dowolnie programowalny Rura montażowa na kołnierzu, DN40 PN6 (sys. 1), rura Dw = 43,1 mm, Dz = 48,3 mm, Połączenia procesowe DN65 PN6 (sys. 2), rura Dw = 70,3 mm, Dz = 76,1 mm, DN100 PN6 (sys. 3), rura Dw = 107,1 mm, Dz = 114,3 mm, inne na żądanie RS 485 Modbus RTU, dwukierunkowa komunikacja, Cyfrowy interfejs USB (serwis) Wyjścia analogowe 1 x 4-20 mA, 400 Ω, izolowane, programowalne 2 x kontakt NC/NO, dopuszczalne obciążenie 60 VDC Wyjścia cyfrowe / 30 VAC / 0,5 A. Mogą być przypisane funkcje, typowo: przegląd, awaria. Napięcie zasilania czujnika 24 VDC ±10 %, 0,5 A, Zasilanie 90 – 264 VAC, 48 – 62 Hz (opcja) -D-ISC 100 uniwersalna jednostka operacyjna Obsługa -oprogramowanie D-ESI 100, wymaga notebooka/tabletu z Windows XPTM OS Temperatura otoczenia (pracy) -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa Stopień ochrony IP (IEC 60529) IP65 (standard), IP20 (moduł przeliczeniowy M) Moduł przeliczeniowy A/P: 231 x 160 x 105 mm Moduł przeliczeniowy M: 62 x 90 x 54 mm Wymiary (WxSxG) Sonda 1: 24 x 22 x 400…2000 mm Sonda 2: 54 x 50 x 2000…4000 mm Sonda 3: 100 x 90 x 4000…8000 mm Waga 1 kg (moduł przeliczeniowy) Obudowa modułu przeliczeniowego Poliwęglan, RAL Materiał 7035, klasa odporności na ogień B1 (UL 94 V0), Części procesowe: stal nierdzewna 1.4571 (316 Ti) Króciec montażowy z kołnierzem D-FL 100 E Połączenia procesowe Wymiary (WxSxG) Materiał DN40 PN6 (sys. 1), Dw = 43,1mm, Dz = 48,3mm, DN65 PN6 (sys. 2), Dw = 70,3mm, Dz = 76,1mm, DN100 PN6 (sys. 3), Dw = 107,1mm, Dz = 114,3mm, System 1: 130 x 120 / 240 mm, inne na żądanie System 2: 160 x 240…700 mm, inne na żądanie System 3: 210 x 240…800 mm, inne na żądanie Stal nierdzewna 1.4571 (316 Ti), GFK (Durabest 180) Interfejsy D-ISC 100 Połączenia elektryczne Interfejsy cyfrowe 1 x Mini-USB, 1 x urządzenie DURAG M23 (opcja) 1 x USB (serwis) Wyjścia analogowe Wejścia analogowe Wyjścia cyfrowe Wejścia cyfrowe Zasilanie Wyświetlacz, LEDy statusowe Obsługa 1 x DURAG Modbus 1 x Modbus RTU / RS-485 (opcjonalny moduł) 1 x Profibus DP (opcjonalny konwerter na szynie DIN) 1 x Modbus TCP (opcjonalny moduł oprogramowania) 1 x 4…20 mA, 400 Ω, izolowany, programowalne przydziały, do 17 x modułów rozszerzenia (opcja) Brak (standard) 16 x moduł rozszerzenia (opcja) 0…20 mA, 50 Ω, programowalny punkt zerowego 3 x wyjście przekaźnikowe, kontakt NC/NO, dopuszczalne obciążenie 48 V, 0,5 A bezpotencjałowy, programowalne do 33 x moduł rozszerzenia (opcja) 1 x wejście cyfrowe (standard), bezpotencjałowe, programowalne do 33 x moduł rozszerzenia (opcja) 90…264 VAC, 48…62 Hz, 200 VA Wyświetlacz (LC) 120 x 92 mm, 5 x LED statusowy Klawiatura. Oprogramowanie serwisowe D-ESI 100, wliczając dostęp zdalny przez interfejs web’owy (opcja), wymaga PC z Windows XP® lub Win.7® OS Zdalny dostęp przez USB / Modbus RTU (opcja) / Modbus TCP (opcja) Warunki otoczenia D-ISC 100 Temperatura otoczenia Stopień ochrony IP (IEC 60529) Wilgotność względna otoczenia Wysokość n.p.m. Strefa EX -20…+50 ºC / -40…+60 ºC IP65 ≤ 95% RF, brak kondensacji. Użycie osłony pogodowej dla ≥ 95% RF ≤ 2000 m Strefa 2 (opcja) Dane mechaniczne D-ISC 100 Wymiary (WxSxG) Waga Materiał 220 x 335 x 145 mm 286 x 335 x 145 mm (wliczając dławnice kablowe) ok. 5 kg Stal nierdzewna 1.4301, RAL 5017 UWAGI W związku z zasadą działania, dokładność pomiaru zależy od sposobu instalacji i lokalizacji, rozkład przepływu oraz dokładności metody referencyjnej. Przedmiot do wprowadzenia modyfikacji technicznych. PLIKI DO POBRANIA Specyfikacja techniczna D-FL 100 (wersja PL) Specyfikacja techniczna D-FL 100 (wersja EN) Broszura D-FL 100 (wersja EN) Przegląd produktów DURAG (wersja EN) Kwestionariusz DURAG (wersja EN) DYSTRYBUTOR PENTOL-ENVIRO POLSKA Sp. z o.o. Osiedle Piastów 21B, 31-624 Kraków Tel. +48 12 686 36 86, fax +48 12 686 11 01 www.pentol.pl, email: [email protected]
