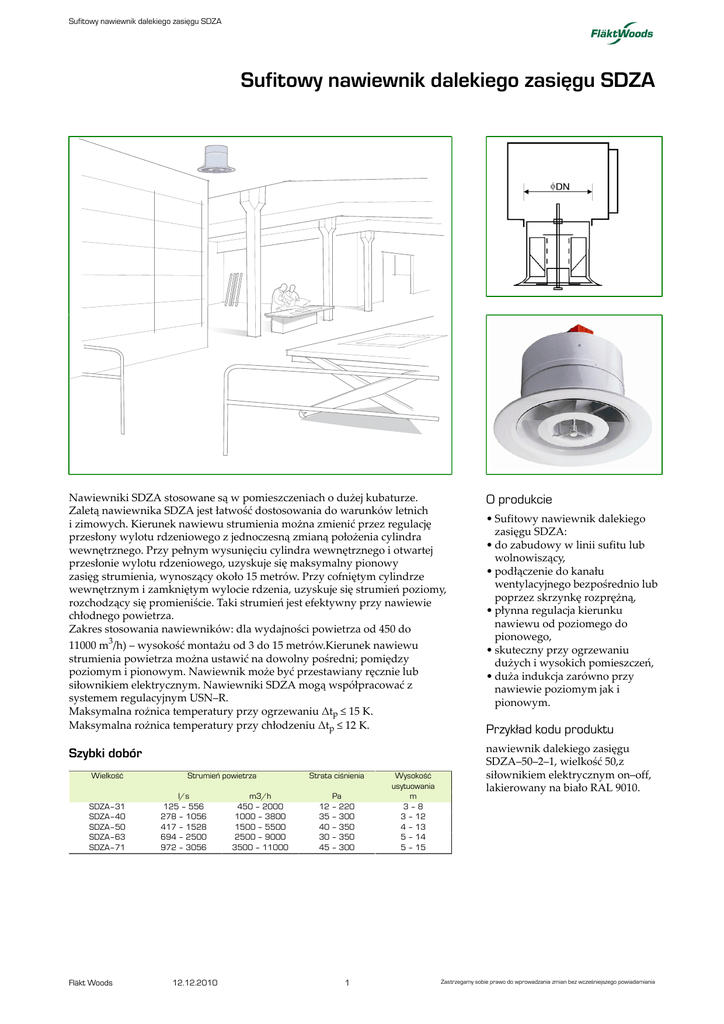

Sufitowy nawiewnik dalekiego zasięgu SDZA

Sufitowy nawiewnik dalekiego zasięgu SDZA
Sufitowy nawiewnik dalekiego zasięgu SDZA
Nawiewniki SDZA stosowane są w pomieszczeniach o dużej kubaturze.
Zaletą nawiewnika SDZA jest łatwość dostosowania do warunków letnich
i zimowych. Kierunek nawiewu strumienia można zmienić przez regulację
przesłony wylotu rdzeniowego z jednoczesną zmianą położenia cylindra
wewnętrznego. Przy pełnym wysunięciu cylindra wewnętrznego i otwartej
przesłonie wylotu rdzeniowego, uzyskuje się maksymalny pionowy
zasięg strumienia, wynoszący około 15 metrów. Przy cofniętym cylindrze
wewnętrznym i zamkniętym wylocie rdzenia, uzyskuje się strumień poziomy,
rozchodzący się promieniście. Taki strumień jest efektywny przy nawiewie
chłodnego powietrza.
Zakres stosowania nawiewników: dla wydajności powietrza od 450 do
11000 m3/h) – wysokość montażu od 3 do 15 metrów.Kierunek nawiewu
strumienia powietrza można ustawić na dowolny pośredni; pomiędzy
poziomym i pionowym. Nawiewnik może być przestawiany ręcznie lub
siłownikiem elektrycznym. Nawiewniki SDZA mogą współpracować z
systemem regulacyjnym USN–R.
Maksymalna rożnica temperatury przy ogrzewaniu Δtp ≤ 15 K.
Maksymalna rożnica temperatury przy chłodzeniu Δtp ≤ 12 K.
Szybki dobór
Wielkość
SDZA–31
SDZA–40
SDZA–50
SDZA–63
SDZA–71
Fläkt Woods
Strumień powietrza
l/s
125 – 556
278 – 1056
417 – 1528
694 – 2500
972 – 3056
12.12.2010
m3/h
450 – 2000
1000 – 3800
1500 – 5500
2500 – 9000
3500 – 11000
Strata ciśnienia
Pa
12 – 220
35 – 300
40 – 350
30 – 350
45 – 300
1
Wysokość
usytuowania
m
3–8
3 – 12
4 – 13
5 – 14
5 – 15
O produkcie
• Sufitowy nawiewnik dalekiego
zasięgu SDZA:
• do zabudowy w linii sufitu lub
wolnowiszący,
• podłączenie do kanału
wentylacyjnego bezpośrednio lub
poprzez skrzynkę rozprężną,
• płynna regulacja kierunku
nawiewu od poziomego do
pionowego,
• skuteczny przy ogrzewaniu
dużych i wysokich pomieszczeń,
• duża indukcja zarówno przy
nawiewie poziomym jak i
pionowym.
Przykład kodu produktu
nawiewnik dalekiego zasięgu
SDZA–50–2–1, wielkość 50,z
siłownikiem elektrycznym on–off,
lakierowany na biało RAL 9010.
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Zasięg strumienia
SDZA–31 − zasięg strumienia dla funkcji ogrzewania − nawiew pionowy
Maksymalna rożnica temperatury przy ogrzewaniu Δtp ≤ 15 K.
SDZA–31 − zasięg strumienia dla funkcji chłodzenia − nawiew poziomy
Maksymalna rożnica temperatury przy chłodzeniu Δtp ≤ 12 K.
Fläkt Woods
12.12.2010
2
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Przepływ powietrza, strata ciśnienia, poziom hałasu
SDZA–31 − przepływ powietrza, strata ciśnienia, poziom hałasu
Na wykresie podano poziom ciśnienia akustycznego LA10 − dla pomieszczenia o powierzchni pochłaniania 10 m2 Sabine
i tłumieniu 4 dB. Wykres podano dla rdzenia całkowicie otwartego. Dla rdzenia całkowicie zamkniętego powinno się
dodać 4 dB.
Fläkt Woods
12.12.2010
3
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Zasięg strumienia
SDZA–40 − zasięg strumienia dla funkcji ogrzewania − nawiew pionowy
Maksymalna rożnica temperatury przy ogrzewaniu Δtp ≤ 15 K.
SDZA–40 − zasięg strumienia dla funkcji chłodzenia − nawiew poziomy
Maksymalna rożnica temperatury przy chłodzeniu Δtp ≤ 12 K.
Fläkt Woods
12.12.2010
4
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Przepływ powietrza, strata ciśnienia, poziom hałasu
SDZA–40 − przepływ powietrza, strata ciśnienia, poziom hałasu
Na wykresie podano poziom ciśnienia akustycznego LA10 − dla pomieszczenia o powierzchni pochłaniania 10 m2 Sabine
i tłumieniu 4 dB. Wykres podano dla rdzenia całkowicie otwartego. Dla rdzenia całkowicie zamkniętego powinno się
dodać 4 dB.
Fläkt Woods
12.12.2010
5
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Zasięg strumienia
SDZA–50 − zasięg strumienia dla funkcji ogrzewania − nawiew pionowy
Maksymalna rożnica temperatury przy ogrzewaniu Δtp ≤ 15 K.
SDZA–50 − zasięg strumienia dla funkcji chłodzenia − nawiew poziomy
Maksymalna rożnica temperatury przy chłodzeniu Δtp ≤ 12 K.
Fläkt Woods
12.12.2010
6
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Przepływ powietrza, strata ciśnienia, poziom hałasu
SDZA–50 − przepływ powietrza, strata ciśnienia, poziom hałasu
SDZA–50 − przepływ powietrza, strata ciśnienia, poziom hałasu
Na wykresie podano poziom ciśnienia akustycznego LA10 − dla pomieszczenia o powierzchni pochłaniania 10 m2 Sabine
i tłumieniu 4 dB. Wykres podano dla rdzenia całkowicie otwartego. Dla rdzenia całkowicie zamkniętego powinno się
dodać 4 dB.
Fläkt Woods
12.12.2010
7
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Zasięg strumienia
SDZA–63 − zasięg strumienia dla funkcji ogrzewania − nawiew pionowy
Maksymalna rożnica temperatury przy ogrzewaniu Δtp ≤ 15 K.
SDZA–63 − zasięg strumienia dla funkcji chłodzenia − nawiew poziomy
Maksymalna rożnica temperatury przy chłodzeniu Δtp ≤ 12 K.
Fläkt Woods
12.12.2010
8
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Przepływ powietrza, strata ciśnienia, poziom hałasu
SDZA–63 − przepływ powietrza, strata ciśnienia, poziom hałasu
Na wykresie podano poziom ciśnienia akustycznego LA10 − dla pomieszczenia o powierzchni pochłaniania 10 m2 Sabine
i tłumieniu 4 dB. Wykres podano dla rdzenia całkowicie otwartego. Dla rdzenia całkowicie zamkniętego powinno się
dodać 4 dB.
Fläkt Woods
12.12.2010
9
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Zasięg strumienia
SDZA–71 − zasięg strumienia dla funkcji ogrzewania − nawiew pionowy
Maksymalna rożnica temperatury przy ogrzewaniu Δtp ≤ 15 K.
SDZA–71 − zasięg strumienia dla funkcji chłodzenia − nawiew poziomy
Maksymalna rożnica temperatury przy chłodzeniu Δtp ≤ 12 K.
Fläkt Woods
12.12.2010
10
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Przepływ powietrza, strata ciśnienia, poziom hałasu
SDZA–71 − przepływ powietrza, strata ciśnienia, poziom hałasu
Na wykresie podano poziom ciśnienia akustycznego LA10 − dla pomieszczenia o powierzchni pochłaniania 10 m2 Sabine
i tłumieniu 4 dB. Wykres podano dla rdzenia całkowicie otwartego. Dla rdzenia całkowicie zamkniętego powinno się
dodać 4 dB.
Fläkt Woods
12.12.2010
11
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Maksymalny strumień powietrza, rozstaw nawiewników
Maksymalny jednostkowy strumień powietrza wentylacyjnego*
*
Przy założeniu średniej aktywności ok. 2 met i clo 0,5–0,6 (Pomieszczenie spełniające te założenia to: hale
sprzedaży,przemysł lekki, magazyny, atria, sale widowiskowo–sportowe).
Rozstaw nawiewników
Fläkt Woods
12.12.2010
12
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Przykład doboru
Przykład doboru
Oznaczenia
Całkowity strumień powietrza wentylacyjnego Vp = 42
Vp
000 m3/h
V
Powierzchnia pomieszczenia A = 2 000 m
2
VF
Temperatura w pomieszczeniu tp = 24° C
A
Wysokość umieszczenia nawiewników Hp = L + HW
Hp
t
tp
Δtp
Dobór nawiewników SDZA–50:
Liczba nawiewników
Wydajność nawiewnika
n = 12 szt.
Odczytany z wykresu zakres pracy nawiewników
dla L0,2 = 6 m
– minimalna zalecana wydajność nawiewników
DN500
– maksymalna zalecana wydajność nawiewników
DN500
Zakładana Δtp przy ogrzewaniu
Odczytany z nomogramu minimalny strumień
powietrza dla funkcji ogrzewania pomieszczenia
Założono rozmieszczenia nawiewników w
rozstawie
Odczytany z nomogramu jednostkowy strumień
powietrza
Maksymalny dopuszczalny jednostkowy strumień
L0,2
V = 3500 m3/h
całkowity strumień powietrza
wentylacyjnego
strumień powietrza z nawiewnika
[m3/h]
jednostkowy strumień powietrza
wentylacyjnego
powierzchnia podłogi
[m3/h x m2]
wysokość umieszczenia nawiewnika
rozstaw nawiewników
temperatura w pomieszczeniu
pomiędzy temperaturą powietrza
nawiewanego a temperaturą w
pomieszczeniu
zasięg strumienia
[m3/h]
[m2]
[m]
[m]
[°C]
[m]
VMIN = 1940 m3/h
VMAX = 4160 m3/h
Δtp = +10K
VMIN = 3630 m3/h
t = 12,5 m
VF = 23,2 m3/h x m2
VFMAX = 71 m3/h x m2
powietrza wentylacyjnego dla Hp = 7,8 m i tp =
24° C
Minimalny rozstaw nawiewników, dla którego nie tmin = 7,2 m
zostanie przekroczona wielkość VFmax = 71 3/
h x m2
Dobór nawiewników SDZA–31:
Liczba nawiewników
Wydajność nawiewnika
n = 24 szt.
Odczytany z wykresu zakres pracy nawiewników
dla L0,2 = 6 m
– minimalna zalecana wydajność nawiewników
DN315
– maksymalna zalecana wydajność nawiewników
DN315
Zakładana Δtp przy ogrzewaniu
Odczytany z nomogramu minimalny strumień
powietrza dla funkcji ogrzewania pomieszczenia
Założono rozmieszczenia nawiewników w
rozstawie
Odczytany z nomogramu jednostkowy strumień
powietrza
Maksymalny dopuszczalny jednostkowy strumień
V = 1750 m3/h
VMIN = 940 m3/h
VMAX = 1800 m3/h
Δtp = +10K
VMIN = 1540 m3/h
t = 8,3 m
VF = 22,4 m3/h x m2
VFMAX = 71 m3/h x m2
powietrza wentylacyjnego dla Hp = 7,8 m i tp =
24° C
Minimalny rozstaw nawiewników, dla którego nie tmin = 4,7 m
zostanie przekroczona wielkość VFmax = 71 3/
h x m2
Fläkt Woods
12.12.2010
13
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Poziom mocy akustycznej, dane techniczne, przepływ
powietrza
Poziom mocy akustycznej
Funkcje pracy nawiewnika
Wielkość/Hz
31
40
50
63
71
63
6
4
3
3
2
Współczynnik korekcyjny Kokw dB
125 250 500 1000 2000 4000 8000
1
0
-2
-6
-11
-15
-23
0
-2
-4
-7
-11
-16
-26
-1
-1
-2
-5
-7
-14
-25
0
-2
-3
-5
-9
-13
-24
0
-2
-3
-6
-10
-13
-26
Funkcja chłodzenia Δtk = –12 K
Poziom mocy akustycznej w poszczególnych oktawach
można określić przez dodanie do poziomu ciśnienia
akustycznego LA10 w dB(A) współczynnika korekcyjnego
Kok z tabeli wg wzoru:
Rozkład strumieni przy całkowicie cofniętym pierścieniu
wewnętrznym i zamkniętym wylocie rdzenia.
Funkcja ogrzewania Δtv = +15 K
L W = L A10 + K ok
Dane techniczne
Rozkład strumieni przy całkowicie wysuniętym
pierścieniu wewnętrznym i otwartym wylocie rdzenia.
Wielkość
31
40
50
63
71
ØDN
313
398
498
628
708
ØD1
470
650
770
940
1240
H1
240
260
315
440
470
H2
360
380
435
540
545
Waga, kg
6.5
7.1
13.0
19.0
32.0
Strumień pionowy
Strumień ukośny
Strumień poziomy
Fläkt Woods
12.12.2010
14
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Sposoby montażu nawiewnika, wymiary
Sposoby montażu nawiewnika
Podłączenie bezpośrednie
Podłączenie ze
Podłączenie do przewodu
przez króciec przyłączny
skrzynką przyłączną *
Wymiary
Wielkość (mm)
31
40
50
63
71
A(mm)
480
570
680
780
900
B(mm)
380
470
550
680
900
H1(mm)
375
470
550
540
900
H2(mm)
250
320
400
480
480
ØD1(mm)
314
398
498
628
708
*
Skrzynka przyłączna standartowo wyposażona jest w rurkę impulsową do pomiaru ciśnienia, co pozwala na określenie
wydatku nawiewnika. Dodatkowo może być wyposażona w przepustnicę regulacyjną montowaną na króćcu oraz
wewnętrzną izolację akustyczną.
Fläkt Woods
12.12.2010
15
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
Sufitowy nawiewnik dalekiego zasięgu SDZA
Kod zamówienia
Nawiewnik sufitowy dalekiego zasięgu SDZA
SDZA–aa–b–c
Wielkość(aa)
31, 40, 50, 63, 71
Sterowany (b)
1 = ręczne
2 = siłownikiem Belimo ON/OFF
3 = siłownikiem Belimo liniowo 0–10 V
4 = siłownikiem Siemens ON/OFF
5 = siłownikiem Siemens liniowo 0–10 V
Kolor (c)
1 = standardowy kolor biały RAL 9010
X = inny kolor (wymagane oznaczenie wg palety RAL)
Skrzynka rozprężna
SKRA–aa–bb–c–d
Wielkość (aa–bb)
31–31, 40–40, 50–50, 63–63, 71–71
(wielkość nominalna nawiewnika – rozmiar króćca
przyłączeniowego)
Typ (c)
0 = nie izolowana akustycznie
1 = z izolacją akustyczną
Przepustnica (d)
0 = bez
1 = jednopłaszczyznowa
2 = ZAED (tylko wielkość 31)
Fläkt Woods
12.12.2010
16
Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
