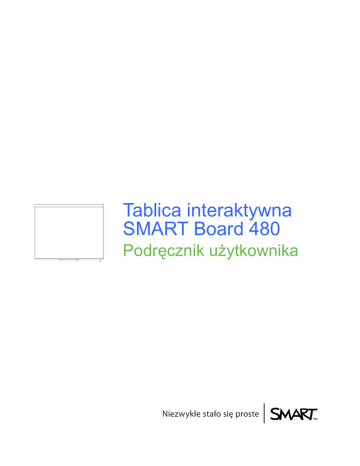

Tablica interaktywna SMART Board 480 Podręcznik użytkownika

Tablica interaktywna
SMART Board 480
Podręcznik użytkownika
Niezwykłe stało się proste
Rejestracja produktu
Jeżeli zarejestrujesz swój produkt SMART, zawiadomimy cię o nowych funkcjach i
uaktualnieniach oprogramowania.
Zarejestruj online na stronie www.smarttech.com/registration.
Zachowaj następujące informacje, na wypadek konieczności kontaktu z pomocą
techniczną firmy SMART.
Numer seryjny:
___________________________________________________
Data zakupu:
___________________________________________________
Ostrzeżenie CC (Federal Communications Commission - Federalny Urząd Łączności USA)
Niniejszy sprzęt został przetestowany pod względem spełniania założeń limitów dla urządzeń cyfrowych klasy A, zgodnych
z rozdziałem 15 przepisów FCC. Te limity mają na celu zapewnienie wystarczającej ochrony przed szkodliwymi
zakłóceniami, gdy sprzęt jest eksploatowany w środowisku komercyjnym. Ten sprzęt generuje, wykorzystuje i
wypromieniowuje energię częstotliwości radiowych i może powodować szkodliwe zakłócenia w komunikacji radiowej, jeśli
nie jest instalowany i używany zgodnie z instrukcją producenta. Eksploatacja tego sprzętu na terenie zabudowy
mieszkaniowej może spowodować szkodliwe zakłócenia, w przypadku wystąpienia których użytkownik może mieć
obowiązek usunięcia ich na własny koszt.
Informacja o znakach towarowych
SMART Board, SMART Notebook, DViT smarttech, logo SMART i wszystkie slogany reklamowe SMART są
zarejestrowanymi znakami towarowymi firmy SMART Technologies ULC w USA i/lub innych krajach. Wszelkie nazwy
produktów lub spółek należące do osób trzecich mogą być znakami handlowymi swoich właścicieli.
Informacja o prawach autorskich
© 2011 SMART Technologies ULC. Wszelkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być
powielana, transmitowana, przechowywana w systemach wyszukiwania informacji lub tłumaczona na dowolny język, w
dowolnej formie i w dowolny sposób, bez uprzedniej pisemnej zgody udzielonej przez firmę SMART Technologies ULC.
Informacje zawarte w niniejszej instrukcji mogą ulec zmianie bez wcześniejszego powiadomienia i nie stanowią
zobowiązania firmy SMART.
Elementy oprogramowania dostarczanego z niniejszym produktem są objęte prawami autorskimi firmy Intel Corporation.
Elementy oprogramowania dostarczanego z niniejszym produktem są objęte prawami autorskimi firmy ParaGraph,
podmiotu zależnego firmy Vadem.
Numery patentów: US5448263; US6141000; US6337681; US6421042; US6563491; US6674424; US6747636; US6760009;
US6803906; US6829372; US6954197; US7184030; US7236162; US7289113; US7342574; US7379622; US7532206;
US7619617; US7626577; US7692625; US7751671; CA2058219; CA2386094; EP1297488; EP1739528; JP4033582;
JP4052498; JP4057200; ZL0181236.0 i DE60124549. Inne patenty w trakcie procedury przyznawania. 01/2011
Ważne informacje
Zanim zainstalujesz i rozpoczniesz korzystanie z tablicy interaktywnej
SMART Board™ 480, przeczytaj i upewnij się, że rozumiesz ostrzeżenia i informacje
o środkach bezpieczeństwa znajdujące się w tym podręczniku użytkownika oraz
w dołączonym dokumencie zawierającym ostrzeżenia. Dołączony dokument
zawierającym ostrzeżenia opisuje bezpieczną i prawidłową obsługę tablicy
interaktywnej SMART Board oraz jej akcesoriów, co pomoże zapobiec obrażeniom
oraz uszkodzeniom sprzętu.
UWAGA
W niniejszym dokumencie, termin „tablica interaktywna” odnosi się do tablicy
interaktywnej oraz jej akcesoriów i wyposażenia dostępnego w opcji.
Spis treści
Ważne informacje ..........................................................................................................i
Przedstawiamy Tablica interaktywna SMART Board 480 ..................................... 1
Wprowadzenie ................................................................................................ 1
Funkcje ........................................................................................................... 1
Jak działa interaktywna tablica SMART Board? ............................................. 2
Wymagania systemowe komputera................................................................ 2
Akcesoria i części zamienne........................................................................... 3
Porady instalacyjne......................................................................................... 3
Podłączanie tablicy interaktywnej do komputera .................................................. 4
Informacje ogólne ........................................................................................... 4
Instalacja sterowników produktu SMART ....................................................... 5
Kalibracja tablicy interaktywnej....................................................................... 5
Używanie tablicy interaktywnej. ...................................................................... 6
Konserwacja i rozwiązywanie problemów ................................................................... 8
Porady ułatwiające bezproblemowe użytkowanie tablicy ............................... 8
Czyszczenie powierzchni tablicy interaktywnej .............................................. 8
Rozwiązywanie problemów ogólnych ............................................................. 9
Transportowanie tablicy interaktywnej.......................................................... 14
Kontakt z pomocą techniczną firmy SMART ................................................ 14
Zgodność sprzętu z obowiązującymi przepisami ochrony środowiska...................... 16
Obsługa klienta .......................................................................................................... 17
Informacja i obsługa online ........................................................................... 17
Szkolenie ...................................................................................................... 17
Gwarancja..................................................................................................... 17
iv
|
S P I S T R E ŚC I
Rejestracja.................................................................................................... 17
Indeks.................................................................................................................. 19
Rozdzial 1
Przedstawiamy
Tablica interaktywna
SMART Board 480
Wprowadzenie
Produkt SMART jest mocowaną do ściany interaktywną tablicą z projekcją z przodu.
Umożliwia ona wykonywanie wszystkich czynności, które możesz wykonywać za
pomocą komputera — otwieranie i zamykanie aplikacji, przeglądanie plików, odbywanie
spotkań z innymi użytkownikami, tworzenie nowych dokumentów lub edycję
istniejących, odwiedzanie stron internetowych, odtwarzanie krótkich filmów wideo
i wielu innych czynności — przez dotknięcie powierzchni interaktywnej palcem lub
dołączonym piórem. Po podłączeniu interaktywnej tablicy do komputera i projektora,
widok ekranu komputera zostaje wyświetlony na powierzchni interaktywnej. Można
pisać cyfrowym atramentem w dowolnej aplikacji, a następnie zapisać te notatki
w oprogramowaniu do współpracy SMART Notebook™ w celu późniejszego
wykorzystania i dystrybucji.
Interaktywna tablica SMART Board 480 jest urządzeniem zasilanym za pomocą
szybkiego interfejsu USB 1.1, bez zewnętrznego źródła zasilania. Ponieważ USB
jest podstawowym trybem połączenia, interaktywna tablica otrzymuje zasilanie z
komputera za pośrednictwem dostarczonego w zestawie przewodu USB o długości
3 m (9’ 10"). Interaktywna tablica nie posiada włącznika zasilania. Urządzenie to
zawsze działa, gdy komputer włączony jest.
Funkcje
Tablica interaktywna SMART Board jest trwała i niezawodna. Jest ona wyposażona w
solidną, wzmocnioną powierzchnię interaktywną, odporny na uszkodzenia pisak oraz
będącą własnością firmy SMART technologię DViT (Digital Vision Touch). Tablica
interaktywna posiada ekran o przekątnej 195,6 cm (77") i formacie obrazu 4:3.
Półka na pióra mieści do dwóch piór.
2
|
P R Z E D S T A W IA M Y T A B L I C A I NT E R A K T Y W N A S MA R T B O A R D 4 8 0
Przegląd funkcji
Technologia DViT
Dwie kamery cyfrowe, po jednej w obu górnych narożnikach tablicy, śledzą pozycję
palca lub pióra, gdy poruszają się one po powierzchni interaktywnej.
Trwała powierzchnia
Powierzchnia interaktywna jest odporna na zadrapania i uszkodzenia i jest
przystosowana w optymalny sposób do projekcji obrazów.
Jak działa interaktywna tablica
SMART Board?
Tablica interaktywna SMART Board i pióro działają jako urządzenia wprowadzające do
komputera, podobnie jak mysz, umożliwiając użytkownikowi pracę z poziomu ekranu
tablicy interaktywnej w każdej aplikacji dostępnej na podłączonym komputerze.
Po podłączeniu tablicy interaktywnej do komputera z zainstalowanymi sterownikami
produktu SMART wykonywane są następujące czynności:
•
Komputer uruchamia aplikacje i przesyła obraz do projektora.
•
Projektor rzutuje obraz na tablicę interaktywną.
•
Tablica interaktywna pełni funkcję zarówno monitora komputera, jak i jego
urządzeń do wprowadzania danych, tj. klawiatury i myszy, umożliwiając
użytkownikowi sterowanie dowolnymi aplikacjami poprzez dotykanie ekranu.
Po zainstalowaniu na komputerze sterowników produktu SMART, ruchomy pasek
narzędzi porusza się po powierzchni pulpitu i dowolnej otwartej aplikacji. Domyślnie,
sterowniki produktu SMART interpretują dotknięcia powierzchni interaktywnej palcem
i piórem jako kliknięcie lewym przyciskiem myszy. Gdy na pasku ruchomych narzędzi
zostanie wybrany przycisk pisaka, sterownik produktu SMART wspólnie ze
sterownikiem myszy w komputerze zmieniają kursor w kolorowy pisak, co umożliwia
pisanie cyfrowym atramentem na pulpicie lub na każdej otwartej aplikacji. Można
zmieniać ustawienia pisaka, łącznie z przezroczystością pisma, jego kolorem
i szerokością linii napisanej atramentem cyfrowym. Można także zapisać swoje
notatki w oprogramowaniu SMART Notebook lub bezpośrednio w każdej aplikacji
obsługującej funkcję pisania atramentem cyfrowym. Można również wybierać
i dostosowywać inne narzędzia, takie jak szerokość narzędzia Gumka, którego
używasz do wymazywania notatek.
3
|
P R Z E D S T A W IA M Y T A B L I C A I NT E R A K T Y W N A S MA R T B O A R D 4 8 0
Wymagania systemowe komputera
Aby możliwe było zasilanie interaktywnej tablicy i uruchamianie sterowników produktu
SMART, komputer musi spełniać określone wymagania minimalne. Aby zapoznać się
z wymaganiami technicznymi dla komputera do tablicy interaktywnej, przeczytaj dane
techniczne tablicy interaktywnej SMART Board 480 (smarttech.com/kb/154638).
Akcesoria i części zamienne
Pełna lista akcesoriów, które można zamówić do tablicy interaktywnej SMART Board
480, znajduje się na stronie smarttech.com/accessories.
Skontaktuj się z autoryzowanym resellerem SMART, by zamówić akcesoria i części
zamienne do tablicy interaktywnej SMART Board 480.
Porady instalacyjne
Ilustrowana instrukcja instalacji tablicy interaktywnej SMART Board 480 jest dostępna
pod adresem (smarttech.com/kb/154700).
Przedłużacz przewodu USB
Przewód USB o długości, dostarczony w zestawie z tablicą interaktywną
SMART Board 480 jest zgodny z ograniczeniem długości, określonym dla standardu.
Tablica interaktywna ma wbudowany przewód USB o długości 1,5 m (5’). W zestawie
jest też przewód o długości 3 m (9’ 10").
WAŻNE
Długość połączonych przewodów USB od tablicy interaktywnej do komputera nie
powinna przekraczać 5 m (16’).
Niemniej, jeśli długość kabla jest niewystarczająca do połączenia tablicy interaktywnej
z komputerem, można zastosować zasilany koncentrator, taki jak SMART Active USB
Extension Cable (oznaczenie katalogowe USB-XT), do przedłużenia przewodu USB.
Unikanie zakłóceń elektromagnetycznych
Można podjąć pewne środki, by uniknąć wpływu zakłóceń elektromagnetycznych na
tablicę interaktywną:
•
Nie prowadzić przewodów USB równolegle do przewodów zasilających.
•
Przewody USB krzyżować z przewodami zasilającymi pod kątem 90 stopni,
by zmniejszyć ryzyko zakłócania sygnałów w przewodach USB.
•
Nie prowadzić przewodów USB w pobliżu źródeł promieniowania
elektromagnetycznego, takich jak silniki elektryczne czy lampy fluorescencyjne.
4
|
P R Z E D S T A W IA M Y T A B L I C A I NT E R A K T Y W N A S MA R T B O A R D 4 8 0
•
Nie zginać przewodów USB pod ostrym kątem.
•
Nie stosować adapterów do przewodów USB ani pasywnych płytek ściennych
USB.
Rozdzial 2
Podłączanie tablicy
interaktywnej do komputera
Informacje ogólne
Interfejs USB, w który wyposażona jest tablica interaktywna SMART Board V280,
umożliwia połączenie interaktywnej tablicy z komputerem. Ponieważ dostarczony w
zestawie przewód USB dostarcza zarówno sygnał cyfrowy, jak i zasilanie z komputera
do tablicy interaktywnej, nie wymaga ona dodatkowego źródła zasilania.
WAŻNE
Tablica interaktywna SMART Board 480 obsługuje tylko jedno połączenie na
komputer z tablicą interaktywną na podstawowym wyświetlaczu.
Dopasowanie rozdzielczości ekranu komputera do
rozdzielczości projektora
Zwrócić uwagę, aby ustawienia rozdzielczości ekranu komputera i projektora były ze
sobą nawzajem zgodne. Jeżeli rozdzielczość ekranu komputera nie odpowiada
macierzystej rozdzielczości projektora , obraz nie będzie prawidłowo wypełniał ekranu
tablicy interaktywnej i może migać lub być zniekształcony.
Ustawić optymalną rozdzielczość obrazu projektora według instrukcji dołączonych do
projektora, a następnie ustawić rozdzielczość ekranu komputera, aby odpowiadała
rozdzielczości projektora. Jeżeli potrzebujesz dalszej pomocy przy zmianie
rozdzielczości ekranu komputera, patrz instrukcje dołączone do systemu
operacyjnego komputera.
Dla uzyskania najlepszych wyników może być konieczne skorygowanie częstotliwości
odświeżania ekranu. Ustaw w komputerze początkową częstotliwość odświeżania
ekranu 60 Hz, a następnie skoryguj ją w górę lub w dół do czasu otrzymania idealnej
częstotliwości odświeżania. Aby uzyskać więcej informacji na temat zmiany
częstotliwości odświeżania ekranu, patrz instrukcje dołączone do systemu
operacyjnego komputera.
6
|
P O D ŁĄ C Z ANI E T AB LIC Y INT ER A K T Y W N E J D O K O M P U T E R A
Instalacja sterowników produktu SMART
Aby komputer reagował na dotknięcia powierzchni tablicy interaktywnej, należy
zainstalować na komputerze sterownik produktu SMART w wersji 10.7 SP 1 lub
nowszej. Sterownik produktu SMART zawiera narzędzia potrzebne do sterowania
aplikacjami komputera i do pisania w nich cyfrowym atramentem.
Możesz zainstalować sterowniki produktu SMART z płyty CD z programami,
dostarczonej w zestawie z produktem SMART, na każdym komputerze, który spełnia
określone minimalne wymagania systemowe. Aby zapoznać się z wymaganiami
systemowymi tablicy interaktywnej, przeczytaj dane techniczne tablicy interaktywnej
SMART Board 480 (smarttech.com/kb/154638).
WAŻNE
•
Podczas instalowania sterowników produktu SMART należy odłączyć tablicę
interaktywną SMART Board 480 od komputera.
•
Tablica interaktywna SMART Board 480 nie ma żadnych kontrolek statusu.
Aby móc poznać status tablicy interaktywnej, należy zainstalować sterowniki
produktu SMART.
Kalibracja tablicy interaktywnej
Po zainstalowaniu na komputerze sterowników produktu SMART, wykonaj kalibrację
tablicy interaktywnej. Kalibracja tablicy interaktywnej zapewnia najwyższy możliwy
poziom dokładności pisania i dotyku. Kalibrację tablicy należy przeprowadzić za
każdym razem, gdy projektor lub tablica interaktywna były przesuwane od czasu
ostatniego użycia lub gdy wskaźnik myszy nie jest prawidłowo zgrany z pisakiem, gdy
dotykasz ekranu.
7
Aby wykonać kalibrację
tablicy interaktywnej
|
P O D ŁĄ C Z ANI E T AB LIC Y INT ER A K T Y W N E J D O K O M P U T E R A
1. Na powierzchni interaktywnej kliknij ikonę
SMART Board w obszarze
powiadomień, następnie wybierz opcję Kalibruj.
Zostanie otwarty ekran kalibracji.
2. Podnieś pióro z półki na pióra.
3. Rozpoczynając od pierwszego znacznika celu na ekranie, dotykaj zdecydowanie
piórem środka każdego krzyżyka do czasu, gdy znak w kształcie rombu
przemieści się do następnego punktu.
4. Powtarzaj krok 3, dopóki nie dojdziesz do ostatniego punktu.
UWAGA
Procedura kalibracji składa się z czterech dotknięć.
5. Przy ostatnim punkcie, naciśnij zdecydowanie środek wskaźnika kalibracyjnego,
odczekaj i zwolnij nacisk.
Ekran kalibracji zostanie zamknięty.
Używanie tablicy interaktywnej.
Gdy dotykasz powierzchni tablicy interaktywnej, tablica rejestruje współrzędne
pionowe i poziome (x i y) na powierzchni interaktywnej. Sterownik myszy komputera
interpretuje te współrzędne i przesuwa wskaźnik w odpowiednie miejsce na ekranie.
Aby otworzyć aplikację na interaktywnej tablicy, naciśnij dwukrotnie ikonę aplikacji.
Gdy dwukrotnie naciskasz, aby otworzyć aplikację, dzieje się to samo jak wtedy, gdy
dwukrotnie klikasz myszą, aby otworzyć aplikację w komputerze. Podobnie, gdy jeden
raz naciskasz powierzchnię tablicy interaktywnej, skutek jest taki sam, jak podczas
jednokrotnego kliknięcia lewym przyciskiem myszy.
UWAGA
W razie potrzeby, porusz myszą lub dotknij powierzchnię interaktywną, żeby
przełączyć komputer z trybu czuwania.
Używanie paska ruchomych narzędzi
Aby móc korzystać z paska ruchomych narzędzi, na komputerze podłączonym do
tablicy trzeba zainstalować sterowniki produktu SMART. Podczas pracy na tablicy
interaktywnej pasek narzędzi pływa na pulpicie i nad każdej otwartej aplikacji.
Palcem lub piórem z półki na pióra wybierz odpowiednie narzędzie na tym pasku z
możliwością indywidualnego dostosowania, aby klikać, pisać i wymazywać lub
otwierać program SMART Notebook na tablicy interaktywnej.
Aby uzyskać więcej informacji o posługiwaniu się oprogramowaniem SMART
Notebook, odwiedź stronę smarttech.com/support.
8
Otwieranie
ruchomego paska
narzędzia
|
P O D ŁĄ C Z ANI E T AB LIC Y INT ER A K T Y W N E J D O K O M P U T E R A
Naciśnij ikonę SMART Board
w obszarze powiadomień, a następnie wybierz
opcję Wyświetl ruchome narzędzia.
Kliknięcie lewym przyciskiem myszy (Wybierz)
Pióro
Podświetlenie
Gumka
Linia
Kształt
Ukryj/Pokaż pasek narzędzi
Przenieś pasek narzędzi
Kliknięcie prawym przyciskiem myszy
Klawiatura SMART
Oprogramowanie SMART Notebook
Cofnij
Więcej... (Dostosuj pasek narzędzi)
UWAGI
•
Niektóre aplikacje, takie jak SMART Notebook, mogą zawierać dodatkowe
paski narzędzi, które umożliwiają sterowanie piórami z cyfrowym atramentem
i innymi narzędziami do rysowania.
•
Na tablicy SMART Board 480 nie można korzystać z funkcji kliknięcia prawym
przyciskiem myszy z ruchomego paska narzędzi.
•
Można przesunąć pasek narzędzi i umieścić go po lewej lub po prawej części
ekranu interaktywnego.
•
Można przesuwać ruchomy pasek narzędzi w niższą część ekranu, aby
młodsi uczniowie mogli go dosięgnąć.
•
Nie ma możliwości poziomego obrotu tego paska narzędzi.
Rozdzial 3
Konserwacja
i rozwiązywanie
problemów
Porady ułatwiające bezproblemowe
użytkowanie tablicy
Tablica interaktywna SMART Board jest trwała, lecz należy o nią dbać, by zapobiec
uszkodzeniu części.
•
Należy wymienić pióro, gdy sztyft się zużyje.
•
Nie dotykać powierzchni interaktywnej ostrymi lub ostro zakończonymi
przedmiotami.
•
Nie używać taśmy samoprzylepnej na powierzchni interaktywnej .
•
Nie ustawiać i nie używać tablicy interaktywnej w miejscach o nadmiernym
poziomie zapylenia, wilgotności lub dymu.
Czyszczenie powierzchni tablicy
interaktywnej
Właściwe obchodzenie się z tablicą interaktywną SMART Board zapewni jej lata
bezproblemowego działania. Postępuj zgodnie z następującymi wskazówkami
dotyczącymi czyszczenia tablicy.
•
Żeby usunąć kurz, zanieczyszczenia i ślady palców, przetrzeć powierzchnię
tablicy zwilżoną ściereczką lub gąbką. Jeśli to konieczne, użyć łagodnego mydła
•
Nie natryskiwać środka czyszczącego bezpośrednio na powierzchnię
interaktywną. Nanieść małą ilość środka na materiał i delikatnie wytrzeć
powierzchnię interaktywną.
10
|
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
•
Nie dopuścić, aby nadmiar środka czyszczącego wpłynął na powierzchnie
odbijające ramy.
•
Nie dotykać kamer cyfrowych, zamontowanych w górnych rogach tablicy.
Nie należy próbować czyścić kamer cyfrowych bez specjalnych instrukcji ze
SMART Technologies.
•
Jeśli normalny atrament zostanie przypadkowo użyty do pisania na tablicy
interaktywnej, możliwie jak najszybciej usunąć jego ślady. Im dłużej atrament
pozostaje na powierzchni tablicy, tym trudniej usunąć jego ślady.
OSTROŻNIE
Nie używaj agresywnych środków chemicznych i środków czyszczących
zawierających substancje ścierne do czyszczenia powierzchni interaktywnej
tablicy interaktywnej.
WAŻNE
•
Przed przystąpieniem do czyszczenia tablicy interaktywnej, odłączyć
przewód USB.
•
Aby łatwiej dostrzec zanieczyszczenia lub smugi, ustawić projektor w trybie
gotowości (lampa wyłączona).
Rozwiązywanie problemów ogólnych
Dostosowanie wyświetlanego obrazu
Jeżeli projektor nie jest zamontowany na stałe, można rozwiązać wiele problemów
związanych z wyświetlaniem obrazu przesuwając projektor tak, aby wyświetlać obraz
dokładnie na wprost powierzchni tablicy interaktywnej. Każda krawędź wyświetlanego
obrazu powinna prawie dotykać brzegu powierzchni interaktywnej.
Aby uzyskać więcej informacji o projektorze odwiedź stronę smarttech.com/support.
Resetowanie tablicy interaktywnej
Możesz zresetować zasilanie tablicy interaktywnej odłączając, a następnie
podłączając przewód USB. To spowoduje wyłączenie i ponowne włączenie zasilania
i zrestartowanie wszystkich składników tablicy interaktywnej SMART Board.
Zapobieganie problemom z przewodami USB
Aby rozwiązać niektóre problemy z prowadzeniem przewodów USB, spróbuj odłączyć
takie akcesoria, jak koncentratory USB i przedłużacze USB, które są podłączone do
tablicy interaktywnej.
11
|
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
Podstawowy system składa się z tablicy interaktywnej SMART Board 480, przewodu
USB, komputera, systemu operacyjnego komputera i sterowników produktu SMART.
Można próbować odłączyć każdy ze składników, by zidentyfikować przyczynę
problemów z łącznością.
Wskazówki dotyczące rozwiązywania problemów
W niniejszym punkcie instrukcji opisano niektóre objawy, przyczyny i rozwiązania
problemów, które mogą wystąpić podczas eksploatacji tablicy interaktywnej SMART
Board 480.
Wypróbuj wskazówki dotyczące rozwiązywania problemów, które znajdują się w
poniższej tabeli, aby szybko usunąć większość problemów dotyczących produktu.
UWAGA
Ta procedura może mieć różny przebieg w zależności od systemu operacyjnego i
ustawień systemu.
Objawy
Przyczyna
Projektor nie odbiera
Na ekranie tablicy
interaktywnej nie wyświetla sygnału wideo.
się obraz lub pojawia się
komunikat „Brak sygnału”.
Rozwiązanie
• Sprawdź połączenie
przewodu wideo.
• Sprawdź, czy w
projektorze zostało
wybrane prawidłowe
wejście wideo.
• Upewnij się, że
projektor jest włączony i
podłączony do źródła
zasilania.
• Jeśli korzystasz z
laptopa, włącz wyjście
wideo na zewnętrzny
monitor. Aby uzyskać
więcej informacji,
zapoznaj się z
podręcznikiem
użytkownika laptopa.
Komputer jest w trybie
gotowości.
Porusz myszą lub naciśnij
dowolny przycisk na
klawiaturze, aby
przełączyć komputer
z trybu gotowości.
Zasilanie komputera
jest wyłączone.
Włącz komputer
(lub naciśnij przycisk Reset
komputera), a następnie
zaloguj się zwykły sposób.
12
|
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
Objawy
Przyczyna
Rozwiązanie
Wyświetlany obraz jest
nieostry, za duży lub nie
wypełnia całkowicie ekranu
tablicy interaktywnej.
Ustawienia położenia
projektora, wielkości i
ostrości obrazu nie są
wyregulowane.
Wyreguluj ustawienia
położenia projektora,
wielkości i ostrości obrazu.
Aby uzyskać więcej
informacji, zapoznaj się
z podręcznikiem
użytkownika projektora.
Ustawienia rozdzielczości
wideo komputera nie są
dostosowane do
rozdzielczości
macierzystej projektora.
Sprawdź w podręczniku
użytkownika projektora
właściwe ustawienia
rozdzielczości wideo,
następnie wybierz Start, >
Panel sterowania, > Ekran
i zmień rozdzielczość
wideo tak, by była
odpowiednia dla
projektora.
Narzędzia SMART Board
nie działają.
Uruchom narzędzia
SMART Board, wybierając
Start > Wszystkie
programy > SMART
Technologies >
Sterowniki SMART
Board > Narzędzia
SMART Board.
Sterowniki produktu
SMART nie są
zainstalowane.
Zainstaluj sterowniki
SMART na komputerze.
Ikona SMART Board
nie jest wyświetlana w
obszarze powiadomień
Windows.
Procedura kalibracji nie
Komputer może wysyłać
doszła do drugiego punktu. sygnały wejściowe do innej
aplikacji, niż ekran
kalibracji tablicy
interaktywnej.
Szczegółowe informacje
dotyczące instalacji
sterowników produktu
SMART, patrz page 5.
Naciśnij klawisze ALT i
TAB na klawiaturze, by
przełączyć się na aplikację
do kalibracji tablicy
interaktywnej.
13
|
Objawy
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
Przyczyna
Powierzchnia interaktywna Tablica interaktywna nie
jest prawidłowo
nie reaguje na dotyk,
skalibrowana.
wskaźnik porusza się
chaotycznie lub podczas
pisania albo rysowania
pojawiają się przerwy.
Rozwiązanie
Wykonaj kalibrację tablicy
interaktywnej.
Aby uzyskać więcej
informacji na temat
kalibracji tablicy
interaktywnej, patrzpage 5.
Narzędzia SMART Board
nie są uruchomione.
Uruchom narzędzia
SMART Board, wybierając
Start > Wszystkie
programy > SMART
Technologies > Sterowniki
SMART Board > Narzędzia
SMART Board.
Sterowniki produktu
SMART nie są
zainstalowane.
Zainstaluj sterowniki
SMART na komputerze.
Nie wszystkie składniki
sterowników produktu
SMART są zainstalowane
na komputerze.
Zainstaluj sterowniki
SMART na komputerze.
Szczegółowe informacje
dotyczące instalacji
sterowników produktu
SMART, patrz page 5.
14
|
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
Objawy
Przyczyna
Rozwiązanie
Małe czerwone
oznaczenie × pojawia
się na ikonie
SMART Board .
Sterowniki produktu
SMART nie mogą wykryć
tablicy interaktywnej.
Upewnij się, że przewód
USB od komputera jest
podłączony do tablicy
interaktywnej oraz że
przewód USB nie jest zbyt
długi.
Usługa SMART Board nie
jest uruchomiona.
Uruchom usługę
SMART Board.
1. W obszarze
powiadomień Windows
kliknij ikonę SMART
Board , a następnie
wybierz Panel
sterowania.
Zostaje otwarte okno
panelu sterowania
SMART.
2. Wybierz Informacje o
oprogramowaniu i
pomoc techniczna
produktu >
Narzędzia >
Diagnostyka.
Otwarte zostaje okno
Diagnostyka
SMART Board .
3. Wybierz opcję
Usługa > Uruchom.
4. Zamknij okno
Diagnostyka SMART
Board, a następnie
zamknij panel
sterowania SMART.
Nie wszystkie składniki
sterowników produktu
SMART są zainstalowane
na komputerze.
Zainstaluj ponownie
sterowniki produktu
SMART na komputerze.
15
|
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
Transportowanie tablicy interaktywnej
Zachowaj oryginalne opakowanie tablicy interaktywnej SMART Board, aby było
dostępne w przypadku konieczności jej transportu. W razie potrzeby zapakuj tablicę w
oryginalne opakowanie. Opakowanie to było przeznaczone do optymalnej ochrony
przed skutkami wstrząsów i wibracji. W przypadku, gdy już go nie posiadasz, możesz
zakupić identyczne opakowanie bezpośrednio u autoryzowanegosprzedawcy SMART.
Kontakt z pomocą techniczną firmy
SMART
Pomoc techniczna firmy SMART z przyjemnością przyjmuje telefony od
użytkowników. Jeżeli jednak masz trudności z produktem SMART, najpierw
powinieneś skontaktować się ze swoim autoryzowanym sprzedawcą SMART.
Sprzedawca SMART często jest w stanie szybko rozwiązać problemy.
Zanim skontaktujesz się z pomocą techniczną SMART, upewnij się, że:
•
Znasz numer seryjny tablicy interaktywnej.
•
Dane techniczne komputera i systemu operacyjnego spełniają minimalne
wymagania systemowe sterowników produktu SMART.
•
Przewód USB jest poprawnie podłączony do komputera i do tablicy interaktywnej.
•
W systemie operacyjnym komputera są zainstalowane sterowniki urządzenia.
•
Powierzchnia interaktywna i maskownica ekranu nie mają żadnych przeszkód
optycznych.
•
Wykonano kalibrację tablicy interaktywnej.
16
Aby ustalić numer seryjny
interaktywnej tablicy
|
K O N S E R W A C J A I R O Z W I ĄZ Y W A N I E P R O B L E M Ó W
Spojrzyj na dolny prawy narożnik obramowania tablicy interaktywnej, stojąc przodem
do tablicy. Numer seryjny znajduje się także z tyłu tablicy interaktywnej. Format
numeru seryjnego to SB480-xx-xxxxxx.
Umiejscowienie numeru
seryjnego
Zalacznik A
Zgodność sprzętu
z obowiązującymi
przepisami ochrony
środowiska
Firma SMART Technologies wspiera globalne działania mające na celu produkcję,
sprzedaż i utylizację urządzeń elektronicznych w sposób bezpieczny i przyjazny
dla środowiska. Aby zapoznać się z informacjami na temat zgodności tablicy
interaktywnej z przepisami w sprawie ochrony środowiska, zapoznaj się z danymi
technicznymi tablicy interaktywnej SMART Board 480 (smarttech.com/kb/154638).
Zalacznik B
Obsługa klienta
Informacja i obsługa online
Odwiedź stronę www.smarttech.com/support, aby przejrzeć i pobrać podręczniki
użytkownika, artykuły „jak to zrobić”oraz dotyczące rozwiązywania problemów,
oprogramowania i wiele innych informacji.
Szkolenie
Odwiedź stronę www.smarttech.com/trainingcenter w celu uzyskania materiałów
szkoleniowych oraz informacji na temat naszych usług w zakresie szkolenia.
Gwarancja
Przepisy i zasady gwarancji produktu podlegają postanowieniom zawartym w
dokumencie „Ograniczona gwarancja na sprzęt” firmy SMART, dostarczonym wraz z
produktem SMART podczas jego zakupu.
Rejestracja
Aby ułatwić nam obsługę, zarejestruj się online na stronie internetowej
www.smarttech.com/registration.
Indeks
A
K
Akcesoria, 3
Przewód USB 2.0, 3
Artykuły dotyczące rozwiązywania
problemów, 17
Kalibracja, 5
Komputer
Częstotliwość odświeżania ekranu, 4
Dopasowanie rozdzielczości do
projektora, 4
Podłączenie do tablicy interaktywnej, 4
Wymagania systemowe, 2
Zalecane ustawienia, 4
Konserwacja, 8
Kontakt ze SMART
Pomoc techniczna, 14
C
Części zamienne, 3
Przewód USB 2.0, 3
Części, akcesoria, 3
Czyszczenie, 8
Wycieranie atramentu, 9
D
Dokumentacja, 17
Dym, 8
F
Format obrazu, 1
G
Gwarancja, 17
I
Instalacja
Oprogramowanie SMART Board, 5
Podłączenie do komputera, 4
Interaktywna tablica SMART Board V280
Funkcje, 1
Jak to działa, 2
O
Obsługa, 16–17
Obsługa klientów, 16–17
Obsługa online, 17
Ograniczona gwarancja na sprzęt, 17
Oprogramowanie Notebook, 1, 2
Oprogramowanie SMART Board, 2
Instalowanie, 5
Kalibracja tablicy interaktywnej, 5
Ruchome narzędzia, 6
P
Pióra
Sztyfty i końcówki, 8
Podręczniki użytkownika, 17
Pomoc techniczna, 14, 17
Pomoc techniczna firmy SMART, 17
Projektor
Regulacja wyświetlanego obrazu, 9
Rozdzielczość, 4
Pudełko transportowe
Zamawianie, 14
20
|
IN DE KS
Pyłoszczelność, 8
R
Regulacja wyświetlanego obrazu, 9
Rejestracja, 17
Resetowanie tablicy interaktywnej, 9
Rozdzielczość
Komputer, 4
Projektor, 4
Rozwiązywanie problemów, 8
S
T
Tablica interaktywna SMART Board
V280
Resetowanie, 9
Technologia Digital Vision Touch (DViT),
1
Transportowanie, 14
U
USB
Interfejs USB 2.0, 1, 4
Przewód, 3
Szkolenie, 17
W
Wilgotność, 8
Bezplatna infolinia 1.866.518.6791 (USA/Kanada)
lub +1.403.228.5940
www.smarttech.com
