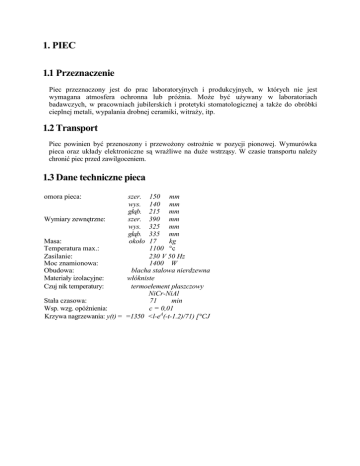

1. PIEC
1.1 Przeznaczenie
Piec przeznaczony jest do prac laboratoryjnych i produkcyjnych, w których nie jest
wymagana atmosfera ochronna lub próŜnia. MoŜe być uŜywany w laboratoriach
badawczych, w pracowniach jubilerskich i protetyki stomatologicznej a takŜe do obróbki
cieplnej metali, wypalania drobnej ceramiki, witraŜy, itp.
1.2 Transport
Piec powinien być przenoszony i przewoŜony ostroŜnie w pozycji pionowej. Wymurówka
pieca oraz układy elektroniczne są wraŜliwe na duŜe wstrząsy. W czasie transportu naleŜy
chronić piec przed zawilgoceniem.
1.3 Dane techniczne pieca
omora pieca:
szer.
wys.
głąb.
szer.
wys.
głąb.
około
150 mm
140 mm
215 mm
Wymiary zewnętrzne:
390 mm
325 mm
335 mm
Masa:
17
kg
Temperatura max.:
1100 °c
Zasilanie:
230 V 50 Hz
Moc znamionowa:
1400 W
Obudowa:
blacha stalowa nierdzewna
Materiały izolacyjne:
włókniste
Czuj nik temperatury:
termoełement płaszczowy
NiCr-NiAl
Stała czasowa:
71
min
Wsp. wzg. opóźnienia:
c = 0,01
Krzywa nagrzewania: y(t) = =1350 <l-eA(-t-1.2)/71) [°CJ
1.4 Opis konstrukcji pieca
1. Wyłącznik drzwiowy
2. Komora grzewcza pieca
3.Wymurówka drzwi
4. Termoregulator
Elementy obudowy pieca wykonane zostały z blachy stalowej
nierdzewnej.
Wymurówkę wykonano z materiałów ogniotrwałych izolacyjnych
włóknistych formowanych próŜniowo i ziarnistych utwardzanych
chemicznie podczas procesu formowania. Konstrukcję wymurówki
oparto o technologię klejenia.
Elementy grzejne zainkludowano w płytach z materiału ogniotrwałego
ziarnistego sporządzonego na bazie korundu.
Piec wyposaŜono w drzwiowy wyłącznik bezpieczeństwa, rozłączający
zasilanie elementów grzejnych w chwili otwierania drzwiczek.
1.5 Informacja o zasadach bezpieczeństwa
A Przygotowując miejsca na ustawienie pieca naleŜy przestrzegać następujących
zasad:
1. Piec moŜe pracować w pomieszczeniach zamkniętych o wilgotności nie przekraczającej
70% i temperaturze w przedziale od 5 do 40°C.
2. Piec naleŜy ustawić na podłoŜu niepalnym np. betonowym lub kafelkowym, z dala od
materiałów łatwopalnych i łatwo topliwych, takich jak firanki lub urządzenia w
obudowie z tworzyw sztucznych. Powierzchnia zewnętrzna pieca, w czasie pracy, moŜe
nagrzewać się miejscowo do 220° C.
3. Piec podłączyć do gniazdka sieciowego po upewnieniu się, Ŝe posiada sprawną instalację
ochronną (zerującą).
4. Dostęp do elementów instalacji elektrycznej pieca powinny mieć tylko upowaŜnione
osoby.
B W czasie eksploatacji pieca:
1. Podczas pierwszego wypalania, pieca wstępnie nie wypalonego, naleŜy umieścić go pod
mocnym, sprawnie działającym wyciągiem lub na zewnątrz pomieszczeń.
2. Nie uŜywać pieca z uszkodzoną komorą grzej ną.
3. Nie wkładać wilgotnych przedmiotów do gorącego pieca.
4. Drzwiczki otwierać tylko na czas niezbędny do obsługi pieca.
5. Podczas obsługi pieca uŜywać ochronnych rękawic.
1.6 Zasilanie
Piece NT 1313 zasilane są z instalacji elektrycznej 230 V 50 Hz i mogą być włączone tylko
do gniazdka z ochronnym (zerującym) bolcem, które posiada osobne zabezpieczenie
bezpiecznikiem od 10 do 16 A. OstrzeŜenie: Instalacja ochronna (zerująca) musi być
sprawna.
1.7 Pierwsze włączenie
Eksploatację pieca nowego naleŜy poprzedzić wstępnym cyklem wypalania, mającym na
celu między innymi, usunięcie wody z wymurówki. Proces ten musi być przeprowadzony
pod mocnym sprawnie działającym wyciągiem lub na zewnątrz pomieszczeń, poniewaŜ
podczas pierwszego wypału będą wydzielały się toksyczne produkty spalania związków
organicznych zawartych w wymurówce. Wstępne wypalanie powinno przebiegać przy
pustej komorze grzejnej następująco:
- piec wygrzewać w trzech etapach ustawiając dla kaŜdego etapu
szybkość nagrzewania 2°C/min i 3 półgodzinne przystanki - w etapie
pierwszym na poziomie 350°C, w drugim na poziomie 650°C i trzecim
na poziomie 1050°C.
Podczas wstępnego cyklu wypalania i następnie podczas chłodzenia
pieca do temperatury 250°C drzwiczki pieca muszą być zamknięte
nie wolno ich otwierać.
Po takim wypaleniu piec jest gotowy do eksploatacji. Na Ŝyczenie klienta wstępne
wypalanie przeprowadza producent (usługa bezpłatna).
1.8 Wskazówki eksploatacyjne
W czasie obsługi pieca zaleca się przestrzeganie poniŜszych uwag, co powinno zapewnić
długotrwałą, bezawaryjną i bezpieczną eksploatację urządzenia.
1. Nie uŜywać pieca jako suszarki. Detale wkładane nawet do zimnego pieca nie
powinny zawierać więcej niŜ 0,1% wody (ze względu na trwałość konstrukcji i
bezpieczeństwo).
2. Formy na odlewy precyzyjne wypalać po wcześniejszym wytopieniu wosku w suszarce i
wysuszeniu formy przez 30 minut w temperaturze 220°C.
3. Podczas umieszczania w piecu wsadu naleŜy pozostawić wolną przestrzeń wokół
czujnika temperatury.
4. Wsad umieszczać tak by zachować wolną przestrzeń (min. 1 cm) od ścian bocznych i
sklepienia.
5.Gorący piec otwierać tylko na czas niezbędny do jego obsługi.
6. Podczas realizacji programu wygrzewania nie naleŜy przerywać zasilania pieca
(dopływu prądu).
7. Nie uŜywać pieca z uszkodzoną komorą grzejną.
8. Grzane materiały umieszczać w Ŝaroodpornych pojemnikach.
9. Nie studzić pieca z otwartymi drzwiczkami jeśli temperatura komory jest wyŜsza niŜ
450°C.
10. Wymurówka czoła pieca, drzwi i tylnej ściany komory grzejnej zostały wykonane z
materiałów włóknistych. NaleŜy chronić je przed przypadkowymi uderzeniami i
mocniejszymi otarciami.
11. Nieuzasadnione stosowanie zbyt wysokiej temperatury niepotrzebnie skraca Ŝywotność
zespołu grzejnego.
1.9 Termoregulatory
Termoregulatory do pieca NT 1313:
Typ termoregulatora
L-3
KXP3
Podstawowe dane techniczne
Realizuje proces wygrzewania z trzema odcinkami płaskimi.
Programowaniu podlegają czasy i temperatura przystanków.
Cyfrowy odczyt temperatury. Dwie szybkości nagrzewania.
Wykres z punktami świetlnymi pozwala śledzić realizację
programu. Typ regulacji: proporcjonalna.
Pogramowany sterownik mikroprocesorowy z alanumerycznym
wyświetlaczem. Trzy programowane etapy procesu. KaŜdy etap z
programowaną szybkością przyrostu temperatury i czasu trwania
przystanku. Sygnalizacja dźwiękowa. Prosta procedura
programowania.
KXP3+
W stosunku do KXP 3 dodatkowo:
Opóźnienie włączenia pieca do 30
godzin.
KXP3E
W stosunku do KXP 3 dodatkowo: Opóźnienie
włączenia pieca do 8 dni. 6 programów w tym
program jedno etapowy C MoŜliwość zmiany
programu podczas pracy.
KXP3ET
M
W stosunku do KXP 3E dodatkowo:
Program cztero etapowy T z kontrolą chłodzenia pieca
Programowany sterownik mikroprocesorowy z odczytem
cyfrowym. Dziewięć odcinków o programowanej szybkości
grzania. Maksymalny czas jednego odcinka 99 h 59 min.
Regulacja stałowartościowa i programowa. Algorytmy regulacji:
dwustawna z nastawianą histerezą,
proporcjonalna impulsowa,
proporcjonalno całkująca,
proporcjonalno róŜniczkująca,
- proporcjonalno róŜniczkująco całkująca,
Przeznaczony do procesów wygrzewania wymagających
szczególnej precyzji zmian temperatury.
1.10 Wykonania specjalne
Piece NT 1313 na Ŝyczenie klienta mogą być wykonane w obudowie ze stali nierdzewnej
Ŝaroodpornej lub kwasoodpornej, a takŜe na max. temperaturę 1200°C. Piece mogą być
wyposaŜone w turbinę odciągającą spaliny.
2. TERMOREGULATORY SERII KXP3
2.1 Przeznaczenie
Termoregulatory PROGRES KXP 3, +, E i ET przeznaczone są do sterowania pracą pieca
laboratoryjnego, mogącego słuŜyć równieŜ do wygrzewania form odlewniczych, uŜywanych
w protetyce stomatologicznej. Realizują programową regulację temperatury. Programowaniu
podlegają temperatury i czasy przystanków oraz szybkości nagrzewania pieca.
Regulatory posiadają mały monitor ekranowy podający: informacje, komunikaty, wartości
parametrów programu i aktualne wartości parametrów procesu. UmoŜliwia to łatwe
programowanie nastaw i dokładne śledzenie przebiegu procesu wygrzewania.
Cechą wyróŜniającą regulatory serii KXP 3 jest prosta ich obsługa. Operator nie musi
posiadać specjalnych kwalifikacji ani zapamiętywać skomplikowanych sekwencji przełączeń
przycisków. Dzięki informacjom wyświetlanym na monitorze obsługuje regulator intuicyjnie.
2.2 Parametry
Ilość programów dla wersji KXP3 i KXP3+....
Ilość programów dla wersji KXP3 E i ET........
Ilość etapów dla programów........................
Ilość etapów dla programu C (KXP3 E i ET) ...
Zakresy temperatur pracy pieca.....................
Czasy przystanków .....................................
Czas opóźnienia pracy regulatora.................
Opóźnienie programowe pracy pieca..............
Błąd podstawowy wskazania temperatury:.....
Błąd podstawowy wskazania czasu:...............
Programowana szybkość nagrzewania .........
Pobór mocy regulatora (bez obciąŜenia):........
Temperatura otoczenia: ................................
Wilgotność względna: .................................
Zabezpieczenie zewnętrzne obwodu grzejnika
1
6 (programy: 1,2,3,4,5 lubT, C)
3 dla programów 1,2,3,4,5 i 4 dla programu T
1
doi 100 °C
odlmindo lOh
30s
KXP3+ do 30h, KXP3 E i ET do 8 dni
0,5% +/-1 cyfra
lmin
odldo20°C/min
5VA
5do35°C
25 do 85%
dolóA (wymagane bezwzględnie)
2.3 Opis urządzenia
Monitor ekranowy - wyświetlający komunikaty, wartości nastaw
i wartości parametrów procesu.
Schemat procesu wygrzewania.
Trzy przyciski: "PROGRAM","+", "-" - słuŜące do sprawdzania
nastaw i ich programowania.
Przełącznik sieciowy - załączający i wyłączający zasilanie
regulatora i pieca.
2.4 Działanie termoregulatora
Regulator steruje pracą pieca według jedno, trzy lub czteroetapowego programu, ustalonego
przez uŜytkownika. KaŜdy etap składa się z odcinka narostu temperatury i odcinka stałej
temperatury, zwanego przystankiem. Programowaniu podlegają dla kaŜdego etapu oddzielnie:
szybkość narostu temperatury, temperatura przystanku, czas przystanku. Wyjątkiem jest
program C gdzie programowaniu podlega tylko temperatura przystanku.
Temperatury kolejnych przystanków mogą być ustawiane tylko w porządku rosnącym, tzn.
temperatura drugiego musi być większa niŜ pierwszego a temperatura trzeciego większa niŜ
drugiego. Wyjątek stanowi program T gdzie w czwartym etapie temperatura musi być niŜsza
niŜ w trzecim
Regulator rozpoczyna proces grzania z 30-to sekundowym opóźnieniem, licząc od
momentu załączenia zasilania przełącznikiem sieciowym. W tym czasie operator moŜe wybrać
numer programu (tylko dla KXP3EiET), wstrzymać rozpoczęcie procesu dla sprawdzenia nastaw
lub dokonania ich zmian. Po sprawdzeniu wszystkich nastaw i ewentualnej ich zmianie,
ponownie zostanie odmierzony czas 30s, po którym rozpocznie się proces wygrzewania
według zmienionego programu.
W ostatnim etapie, po zakończeniu czasu trwania ostatniego przystanku, przez ok. lOmin w
piecu będzie utrzymywana jeszcze stała temperatura tego przystanku a sygnał dźwiękowy
przerywany, o duŜej przerwie, będzie sygnalizował np. gotowość formy do zalania. Po tym
czasie grzanie pieca zostanie wyłączone a sygnał zmieni się na przerywany o małej przerwie.
Regulator podczas realizacji programu kieruje się priorytetem temperatury, to znaczy, Ŝe
komora pieca musi zawsze osiągać nastawioną temperaturę przystanku zanim rozpocznie się
odmierzanie czasu przystanku; nawet wtedy gdyby czas narastania temperatury był większy
niŜ wynika to z ustawionej szybkości nagrzewania. Taki przypadek moŜe mieć miejsce,
poniewaŜ piec ma ograniczone moŜliwości szybkości nagrzewania, zwłaszcza przy wysokich
temperaturach komory i w warunkach duŜego j ej wypełnienia. Dlatego teŜ największe szybkości
nagrzewania mogą być zrealizowane tylko w dolnych zakresach temperatur komory.
Piec moŜe być załączany w dwóch stanach:
- stanie „niskiej temperatury" tj. wtedy gdy temperatura komory jest mniejsza od
temperatury ustawionej dla pierwszego przystanku.
- lub w stanie „wysokiej temperatury", tj. wtedy gdy temperatura komory jest większa od
temperatury ustawionej dla pierwszego przystanku.
Przy załączaniu pieca w stanie „niskiej temperatury" regulator zacznie realizować program
od temperatury w piecu.
Przy załączaniu pieca w stanie „wysokiej temperatury" regulator zacznie realizować program,
zaczynając od odmierzania czasu tego przystanku, którego temperatura leŜy bezpośrednio
poniŜej aktualnej temperatury komory pieca. Regulator będzie zachowywał się tak samo jeśli
włączy się po przerwie spowodowanej awarią zasilania.
2.5 Obsługa termoregulatora KXP 3 i KXP3+
Po załączeniu zasilania monitor ekranowy wyświetla informacje wstępne
podając: czas pozostały do rozpoczęcia pracy pieca np.PRACA ZA 25 sek, aktualną
temperaturę w komorze pieca np. 0058 i zachęca do sprawdzenia i ewentualnej zmiany
nastaw w programie wyświetlając zapytanie Program?. Podczas wyświetlania informacji wstępnych
moŜna postąpić na dwa sposoby:
1. nie wykonywać Ŝadnych czynności, wówczas po odmierzeniu 30s
rozpocznie się proces grzania (praca pieca) według programu jaki wcześniej
został wprowadzony,
2. moŜna kolejno naciskać przycisk „PROGRAM" w celu sprawdzenia programu lub
dokonania w nim zmian. Na monitorze zostaną wówczas wyświetlone
prametry programu, najpierw dla KXP3+ pojawi się czas opóźnienia pracy
pieca, np. 3hl2min, potem dla pierwszego etapu pojawi się: nazwa etapu
ETAP I, wartość szybkości nagrzewania np. 5'7'min, wartość temperatury
pierwszego przystanku np. 0300", oraz czas trwania pierwszego przystanku
np. 2 h43 min. I tak dalej.
Podczas programowania kursor w postaci ciemnego prostokąta, który znajduje się najpierw
przy szybkości nagrzewania informuje o moŜliwości dokonania zmian wartości właśnie tego
parametru - w górę przyciskiem „ + " lub w dół przyciskiem „-". Kursor moŜna przesuwać do
kolejnych parametrów naciskając przycisk „PROGRAM". Po przesunięciu kursora do
ostatniego parametru etapu 1 kolejne przesunięcie spowoduje zmianę komunikatów na
monitorze i tym samym przejście do analizy parametrów etapu 2. Po wybraniu w ten sposób
wszystkich parametrów dla wszystkich etapów następne przesunięcie kursora spowoduje
powrót do wyświetlania informacji wstępnych. Zapamiętanie wprowadzonych zmian
następuje automatycznie podczas p rz y c i ś n i ę ci a przycisku "PROGRAM". Podczas
pracy pieca dla regulatora KXP3+ najpierw zostanie zrealizowane ustawione opóźnienie,
podczas odliczania opóźnienia operator moŜe w dowolnej chwili zakończyć je wciskając na 3
s przycisk „PROGRAM". Po zakończeniu opóźnienia monitor ekranowy wyświetlać będzie
informacje o pracy pieca : komunikat PRACA, realizowany aktualnie etap np. ETAP 2,
aktualną temperaturę w komorze pieca np. 0950", oraz po osiągnięciu zaprogramowanej
temperatury przystanku czas przeprowadzonego juŜ na tym przystanku wygrzewania np. 2h34
min. Po zakończeniu ostatniego przystanku włączy się sygnał dźwiękowy, najpierw przez 10
min przerywany o duŜej przerwie, informujący np. o gotowości formy do zalania. Przez ten
czas będzie jeszcze utrzymywana stała temperatura ostatniego przystanku a monitor będzie juŜ
wyświetlał komunikat końcowy. KONIEC PRACY WYŁĄCZ ZASIL ANIE! MoŜna w tym czasie wyłączyć
zasilanie pieca i wyjąć formę do odlewania. Jeśli forma nie zostanie wyjęta w ciągu sygnalizowanych 10
minut, grzanie zostanie wyłączone i załączy się sygnał dźwiękowy przerywany o małej przerwie, piec
zacznie stygnąć.
Uwaga: podczas pracy pieca (realizacji programu) nie moŜna zmieniać ani podglądać programu.
2.6 Obsługa termoregulatora KXP 3 E
Po załączeniu zasilania monitor ekranowy wyświetla informacje wstępne podając: czas
pozostały do rozpoczęcia pracy pieca np. PRACA ZA 30 sek, aktualną temperaturę w
komorze pieca np. 0021° i numer aktywnego programu PROGRAM 1. Kursor w postaci
ciemnego prostokąta przy numerze programu informuje o moŜliwości dokonania zmian tego
parametru.
Podczas wyświetlania informacji wstępnych moŜna postąpić na trzy sposoby: Lnie
wykonywać Ŝadnych czynności, wówczas po odmierzeniu 30s rozpocznie się proces grzania
według programu o numerze widocznym na ekranie. 2. moŜna nacisnąć przycisk „+ " lub „ -" w
celu wyboru innego programu 3.moŜna naciskać przycisk „PROGRAM" w celu sprawdzenia lub
zmiany wartości wybranych parametrów programu. Będą one wyświetlane zawsze w tej samej
kolejności, najpierw opóźnienie pracy pieca: OPÓŹNIENIE i czas opóźnienia np. 2dni
22hl4min potem w przypadku programów od 1 do 5: numer etapu/numer programu np. ETAP
1/3, szybkość nagrzewania np. 5 7min, temperatura przystanku np. 300 , czas trwania
przystanku np. 2h43min. W przypadku programu C wyświetlony zostanie numer etapu/C
ETAP l/C oraz temperatura końcowa np. 350". Kursor w postaci ciemnego prostokąta, który
pojawiać się będzie przy poszczególnych parametrach programu informować będzie o
moŜliwości wprowadzenia zmian wartości tych parametrów. MoŜliwa jest zmiana wartości w
górę, przyciskiem „+" lub w dół przyciskiem „-". Wyboru kolejnego parametru dokonuje się
naciskając ponownie przycisk „PROGRAM". Po przejrzeniu w ten sposób wszystkich
parametrów etapów kolejne przyciśnięcie przycisku „PROGRAM" spowoduje powrót do
wyświetlania informacji wstępnych i następnie po upływie czasu 30s zostanie rozpoczęta
realizacja programu z uwzględnieniem wprowadzonych zmian, rozpoczynając cykl od
realizacji opóźnienia pracy pieca. Na ekranie pojawi się komunikat OPÓŹNIENIE i czas
pozostały do załączenia pracy pieca np. 3dni 12h45min. MoŜna w dowolnej chwili zakończyć
fazę opóźnienia wciskając przycisk "-" na 3 sek. Uwaga: programy jedno lub dwuetapowe
tworzy się przyjmując taką samą temperaturę dwóch lub trzech przystanków. Czasy
przystanków o tej samej temperaturze będąsię sumować.
Podczas pracy pieca według programów 1 do 5 monitor ekranowy wyświetlać będzie
informacje: komunikat PRACA, nr realizowanego aktualnie etapu np. etap2 programu3:
ETAP 2/3, aktualną temperaturę w komorze pieca np. *95(T, oraz po osiągnięciu
zaprogramowanej temperatury przystanku, czas przeprowadzonego juŜ na tym przystanku
wygrzewania, np. 2h34 min. Symbol gwiazdki poprzedzający temperaturę sygnalizuje
włączenie grzałki. Po zakończeniu ostatniego przystanku włączy się sygnał dźwiękowy przerywany, informujący np. o gotowości formy do zalania. Przez 10 min będzie jeszcze
utrzymywana temperatura ostatniego przystanku. Monitor ekranowy wyświetli juŜ komunikat
końcowy : KONIEC PRACY! WYŁĄCZ ZASILANIE. NaleŜy w tym czasie wyłączyć
zasilanie pieca i wyjąć wsad. Jeśli wsad nie zostanie wyjęty to po upływie 10 min grzanie
zostanie wyłączone i załączy się sygnał dźwiękowy ciągły. NaleŜy wówczas wyłączyć
zasilanie pieca i regulatora przełącznikiem sieciowym.
Podczas pracy pieca moŜliwe jest dokonanie zmian nastaw realizowanego programu lub tylko ich
przejrzenie. W tym celu naleŜy uŜyć przycisku „PROGRAM". Zostanie zatrzymana praca pieca,
co będzie sygnalizowane krótkimi sygnałami dźwiękowymi i wyświetlany będzie komunikat
PRACA PRZERWANA! Zmiana - nie + tak. UŜywając przycisków „+" „-" „PROGRAM"
moŜna przejrzeć lub zmienić wartość parametrów programu i powrócić do przerwanej pracy
pieca.
Podczas pracy pieca według programu C monitor ekranowy wyświetlać będzie informacje
o pracy pieca: komunikat ETAP l/C PRACA, aktualną temperaturę w komorze pieca np.
*1020 . Po osiągnięciu ustawionej temperatury włączy się na krótko sygnał dźwiękowy, od
tego momentu regulator będzie stabilizował ustawioną temperaturę a na ekranie ukaŜe się
komunikat ETAP l/C PRACA, aktualna temperatura * 1030° oraz upływający czas
wygrzewania np. 0h34min. Stabilizacja temperatury będzie trwała aŜ do wyłączenia pieca
przez obsługę.
2.7 Obsługa termoregulatora KXP 3 ET
Obsługa tego regulatora jest analogiczna jak KXP 3E z tą róŜnicą, Ŝe termoregulator KXP3 ET w miejscu
programu nr 5 posiada program T umoŜliwiający kontrolowane chłodzenie pieca. Wpisana wartość
szybkości chłodzenia w etapie 4 programu T powoduje, Ŝe piec nie będzie stygnął szybciej niŜ wpisana
wartość (wolniej moŜe). Termoregulator ten, dodatkowo, informuje uŜytkownika o awarii termopary lub
sterownika mocy wyświetlając komunikat: AWARIA01CZUJNIK/UKL. MOCY.
3.KONSERWACJA I SERWIS
Piec powinno poddawać się okresowym oględzinom, podczas których naleŜy zwracać
szczególną uwagę na stan płyt grzejnych. Ewentualne pęknięcia bocznych lub górnej płyty
grzejnej eliminują piec z dalszej eksploatacji. Komorę pieca trzeba utrzymywać w czystości.
Po jej wystudzeniu do temperatury otoczenia, czyścić przy pomocy odkurzacza lub pędzla. Nie
skrobać, nie obtłukiwać. Obudowę pieca i termoregulatora okresowo przecierać suchą
szmatką. Nie myć wodą. Dostanie się wody lub innych płynów do wymurówki pieca lub
termoregulatora moŜe być przyczyną poraŜenia obsługi prądem elektrycznym, uszkodzenia
zespołu grzejnego lub układów elektronicznych.
Okresowo sprawdzać czy czujnik temperatury nie został wypchnięty z komory pieca lub
zgięty. Jego brak lub duŜa deformacja moŜe spowodować zniszczenie zespołu grzejnego w
wyniku niekontrolowanego wzrostu temperatury.
W przypadku zauwaŜenia jakiejkolwiek nieprawidłowości w pracy termoregulatora, piec
naleŜy wyłączyć z eksploatacji i skontaktować się z producentem. Nie zastosowanie się do tej
wskazówki moŜe narazić właściciela pieca na niepotrzebne dodatkowe koszty naprawy.
Drobne pęknięcia wymurówki drzwi, czoła pieca i tylnej ściany komory są dopuszczalne.
Naprawy zaleca się wykonywać bezpośrednio u producenta.
KARTA GWARANCYJNA
1. NEOTERM zapewnia uŜytkownika o sprawności urządzenia i udziela 36 miesięcznej
gwarancji, o ile uszkodzenie uniemoŜliwiające eksploatację powstanie z przyczyny
tkwiącej w wyrobie w czasie sprzedaŜy. Wyjątek stanowi termopara, która objęta jest 12
miesięczną gwarancją.
2. Uszkodzenia ujawnione podczas okresu objętego gwarancją będą usuwane bezpłatnie w
siedzibie producenta.
3. Sposób naprawy ustali producent.
4. Gwarancją nie są objęte uszkodzenia powstałe w wyniku niewłaściwego uŜytkowania, prób
naprawy przez osoby nieupowaŜnione przez producenta oraz uszkodzenia mechaniczne
powstałe w wyniku niewłaściwego obchodzenia się z urządzeniem. Gwarancja traci waŜność
równieŜ wtedy gdy zostaną zamontowane do pieca, inne części konstrukcyjne niŜ
montowane przez producenta.
5. Naprawa gwarancyjna zostanie wykonana w terminie 14 dni od dnia dostarczenia
urządzenia do producenta.
6. Koszty i ryzyko związane z transportem urządzenia do naprawy i z naprawy ponosi klient.
Zaleca się ubezpieczenie pieca na czas transportu.
7. Gwarancja traci waŜność o ile zostanie stwierdzony brak poświadczenia przez sprzedawcę
daty upływu jej waŜności lub brak podpisu klienta akceptującego warunki gwarancji.
8. W sprawach spornych związanych z upływem terminu gwarancji decyduje data na fakturze
potwierdzającej kupno pieca.
