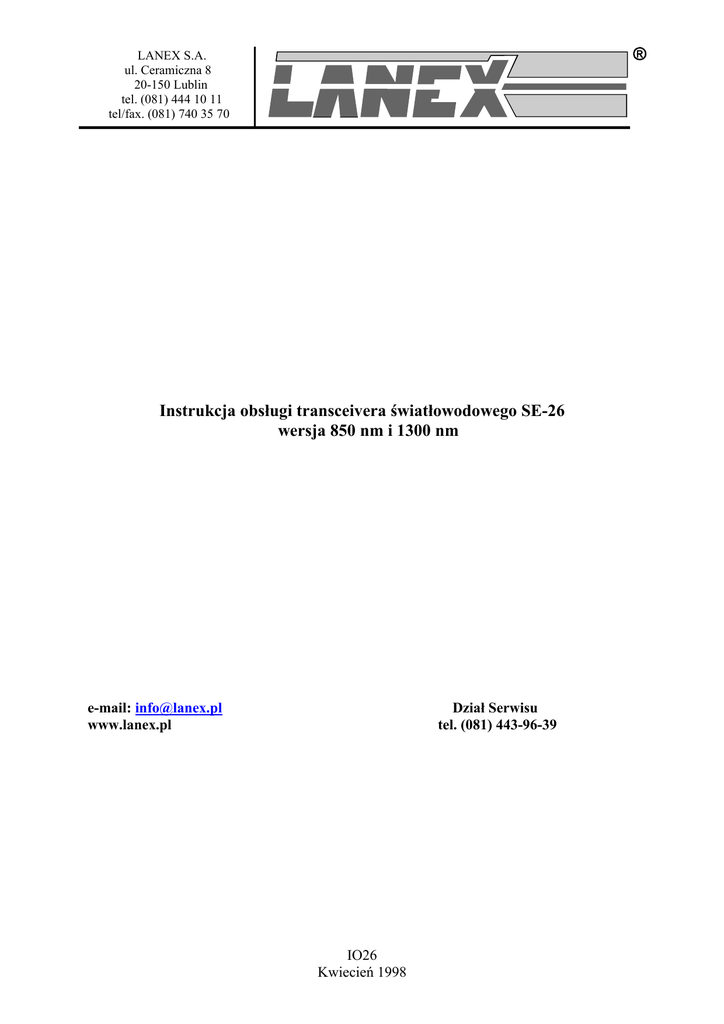

Instrukcja obsługi transceivera światłowodowego SE-26
wersja 850 nm i 1300 nm
e-mail: [email protected]
www.lanex.pl
Dział Serwisu
tel. (081) 443-96-39
IO26
Kwiecień 1998
1. Wstęp
Transceiver SE-26 w pełni odpowiada zaleceniom normy IEEE 802.3 FL i jest
kompatybilny ze swoimi odpowiednikami innych producentów.
Instrukcja dotyczy dwóch wersji transceiverów przystosowanych do długości fali
850nm i 1300 nm.
Zastosowanie kabla światłowodowego do przesyłania informacji pozwoliło na
zwiększenie zasięgu oraz całkowite wyeliminowanie wpływu oddziaływań zakłócających,
takich jak: pole elektromagnetyczne, prądy błądzące, różnice potencjałów uziemień itp.
Istnieją dwie możliwe konfiguracje:
- połączenie bezpośrednie segmentów z wykorzystaniem repeaterów i koncentratorów,
- połączenie poprzez most programowy i dodatkowe karty sieciowe.
ST jest znakiem handlowym firmy AT&T.
Ethernet jest znakiem handlowym firmy XEROX Corp
2. Charakterystyka ogólna
Transceiver posiada standardowe złącze AUI (Attachment Unit Interface) oraz dwa
złącza światłowodowe i pełni następujące funkcje:
-
przesyła i odbiera dane
wykrywa jednoczesne pojawienie się pakietów danych sygnalizując to jako kolizję *)
nie dopuszcza do przesyłania zbyt długich pakietów danych > 20 ms (Jabber Function)
wykrywa przerwę w linii światłowodowej
wykonuje test SQE (Signal Quality Error) - "Heartbeat" **)
*) - istnieje możliwość blokady wykrywania kolizji w celu umożliwieniu pracy w trybie
full duplex.
**) - istnieje możliwość blokady wykonywania testu SQE co pozwala na współpracę
z repeaterem lub koncentratorem.
2.1 Sygnalizacja optyczna
Diody DEL oznaczają odpowiednio:
PWR
XMT
RCV
CLN
LNK
-
napięcie zasilania
nadawanie danych
odbiór danych
kolizję danych
przerwę w linii światłowodowej
Brak świecenia zielonej diody LNK może oznaczać uszkodzenie kabla, wyłączenie
zasilania transceivera współpracującego na drugim końcu linii, odłączenie linii od nadajnika
tego transceivera lub zanieczyszczenie złącza światłowodowego (wtyku lub gniazda).
3. Dane techniczne
IO26
Kwiecień 1998
Napięcie zasilania
Pobór prądu
Szybkość transmisji
Opóźnienie sygnału
Ilość traconych bitów preambuły
Wymiary
Masa
Temperatura pracy
Wilgotność
od 12 V (-6%) do 15 V (+5%)
300 mA
10 Mbit/s
< 100 ns
typowo 1 bit, maksymalnie 2 bity
82 x 56 x 22mm
ok. 110g
+ 5 do + 50oC
10 do 90 %
3.1 Parametry optyczne dla długości fali 850nm
Źródło światła / długość fali
Typ światłowodu
Typ złączy światłowodowych
Minimalny poziom mocy optycznej w światłowodzie 50/125 µm
Minimalny poziom mocy optycznej w światłowodzie 62,5/125 µm
Gwarantowana czułość odbiornika
LED / 850 nm ± 30 nm
gradientowy 50/125 µm
lub 62,5/125 µm
ST®
- 22 dBm
- 19 dBm
-33 dBm
3.2 Parametry optyczne dla długości fali 1300nm
Źródło światła / długość fali
Typ światłowodu
Typ złączy światłowodowych
Minimalny poziom mocy optycznej w światłowodzie 9/125 µm
Minimalny poziom mocy optycznej w światłowodzie 50/125µm
Minimalny poziom mocy optycznej w światłowodzie 62,5/125µm
Gwarantowana czułość odbiornika
ELED / 1300 nm ± 30 nm
jednomodowy 9/125µm
gradientowy 50/125 µm
gradientowy 62,5/125 µm
FC
- 25 dBm
- 23 dBm
- 21 dBm
-36 dBm
3.2 Parametry elektryczne złącza AUI
Różnicowa impedancja wejściowa
Amplituda sygnału na wyjściach różnicowych
IO26
78 Ω
typ. 900 mV
Kwiecień 1998
Opis wyprowadzeń złącza AUI (zgodnie z normą IEEE 802.3):
1
2
3
4
5
6
7
8
Ekran CI
CI +
DO +
Ekran DI
DI +
Masa
Nie podłączone
Nie podłączone
9
10
11
12
13
14
15
CI DO Ekran DO
DI +12 V
Ekran zasilania
Nie podłączone
Transceiver powinien być podłączony kablem, którego impedancja skręconych par
przewodów wynosi 78 Ω (Transceiver Drop Cable, Attachment Unit Interface Cable).
Maksymalna długość kabla może wynosić 50 m, a opóźnienie 257 ns.
4. Zasięg transmisji
W przypadku transmisji światłowodowej nie jest możliwe jednoznaczne podanie
zasięgu. W celu jego określenia należy sporządzić bilans mocy, który uwzględnia moc
nadajnika, czułość odbiornika, zalecany margines oraz parametry kabla światłowodowego.
Przykład:
tłumienność światłowodu 50/125 µm
poziom mocy nadajnika
czułość odbiornika
margines mocy
budżet mocy
uwzględniając margines
zasięg transmisji
3 dB/km
-19 dBm
-33 dBm
5 dB
-19 dBm - (-33 dBm) = 14 dB
14 dB - 5 dB = 9 dB
9 dB : 3 dB/km = 3 km
UWAGA:
Określając zasięg trzeba mieć na uwadze ograniczenia jakie wynikają z norm
IEEE 802.3 mówiące o tym, że czas propagacji między dwiema najbardziej odległymi
stacjami roboczymi nie może przekroczyć 51,2 µs, łącznie w obu kierunkach. Jeżeli
zastosujemy repeatery, to linia światłowodowa łącząca dwa segmenty o długości 185 m
może wynosić ok. 3 km. W przypadku zastosowania dodatkowych kart sieciowych i
mostu programowego można uzyskać odległość ok. 4,5 km.
Stosując kabel światłowodowy jednomodowy nie można powiększyć
maksymalnego zasięgu powyżej 4,5 km mimo, że pozwala na to budżet
mocy.
IO26
Kwiecień 1998
5. Współpraca z kartą sieciową
Transceiver współpracuje z kartami sieciowymi posiadającymi standardowe złącze AUI
(DB-15). Jeżeli karta sieciowa posiada dodatkowo gniazdo BNC lub złącze RJ-45, to należy
wybrać taką konfigurację, aby wyjście AUI było aktywne. Przy prawidłowym połączeniu
świeci czerwona dioda PWR.
6. Współpraca z repeaterem
Aby umożliwić współpracę z repeaterem należy zablokować wykonywanie przez
transceiver testu SQE. W tym celu należy przestawić przełącznik znajdujący się pomiędzy
gniazdami ST w pozycję OFF.
Fabrycznie transceiver jest ustawiony na współpracę z kartą sieciową.
Możliwa jest również konfiguracja, w której repeater współpracuje z transceiverem
SE-26 podłączonym do dodatkowej karty w serwerze. Zasięg takiego łącza wynosi
ok. 4 km.
7. Praca w trybie full duplex
Transceiver umożliwia jednoczesną transmisję danych w obu kierunkach nie
wykrywając kolizji. Transmisja taka jest możliwa z odpowiednio skonfigurowanymi kartami
sieciowymi i hubami przełączającymi nie jest możliwa jednak z repeateremi. Przełączanie
trybu pracy następuje przez przestawienie przełącznika znajdującego się pomiędzy
gniazdami światłowodowymi.
ON - full duplex.
OFF - full duplex zablokowany
8. Zasady posługiwania się złączami światłowodowymi
Złącza są elementami o bardzo wysokiej precyzji i wymagają bardzo delikatnego
obchodzenia się z nimi. Należy je chronić przed kurzem i zabrudzeniem. Rozłączone
elementy
złącza
należy
zabezpieczyć
nasadkami
ochronnymi.
W
razie
zanieczyszczenia - gniazdo można przedmuchać sprężonym, czystym powietrzem a wtyk
przemyć alkoholem izopropylowym lub etylowym. Należy przy tym bezwzględnie
posługiwać się szmatką nie pozostawiającą włókien.
IO26
Kwiecień 1998
8. Instalacja transceivera
Transceiver może być urządzeniem wolnostojącym, może być zamontowany
bezpośrednio w gnieździe AUI urządzenia współpracującego lub może zostać zawieszony na
ścianie przy pomocy adaptera wchodzącego w skład wyposażenia.
9. Przykładowe sposoby wykorzystania transceivera
SE-26
AUI
Koncentrator
Kabel światłowodowy
Koncentrator
SE-26
AUI
SE-26
AUI
Pojedyncza stacja
robocza
Kabel światłowodowy
SE-26
AUI
Pojedyncza stacja
robocza
IO26
Kwiecień 1998
SE-26
AUI
Koncentrator
Kabel światłowodowy
SE-26
AUI
Pojedyncza stacja
robocza
SE-26
AUI
Koncentrator
Kabel światłowodowy
Koncentrator
