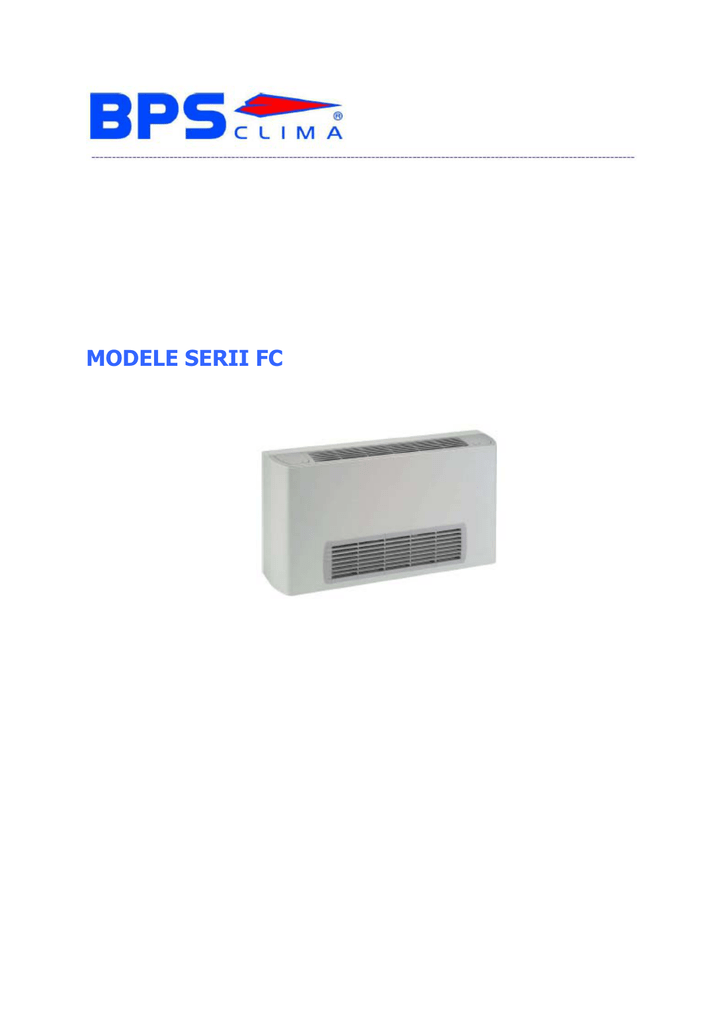

MODELE SERII FC

MODELE SERII FC
SPECYFIKACJA TECHNICZNO – KONSTRUKCYJNA.
Nowoczesna, ładna konstrukcja o opływowych liniach sprawia że klimakonwektory
tego typu komponują się idealnie w wystrój praktycznie każdego pomieszczenia.
Standardowo wykonywane są w kolorze białym (RAL 9010), lub w każdy innym na
życzenie klienta (z palety RAL). Obudowa wykonana jest z blachy stalowej
galwanizowanej i pokrytej warstwą poliwinylu, tak aby zabezpieczyć ją przed rdzą,
korozją, oddziaływaniem czynników chemicznych, związków soli i alkoholi .
Klimakonwektor posiada wewnętrzną izolację termo- akustyczną klasy M1. Wylot
powietrza odbywa się przez kierownicę powietrza którą można ustawić w dwóch
pozycjach ( kierunek nawiewu powietrza może być przestawiony o 1800). Kierownice
wykonane są z tworzywa ABS w kolorze szarym (RAL 7035).
Zestaw montażowy wykonany jest z blachy stalowej galwanizowanej z wykonanymi
otworami umożliwiającymi montaż na ścianie lub pod sufitem.
System odprowadzania skroplin wyposażony jest w przewód odprowadzający o
średnicy 21 mm zaizolowany izolacją o klasie M1.
Wysoko wydajny wymiennik ciepła kształtowane lamele, wykonane z aluminium, o
wysokiej liczbie Reynoldsa, zawiera rurki wykonane z miedzi. Połączenia lameli z
rurkami są odporna na naprężenia skręcające, wymiennik wyposażony jest w ręczne
zawory odcinające. Standardowo podłączenie zasilania klimakonwektora jest po
stronie lewej, na zamówienie może być po stronie prawej zarówno dla systemu dwu
jak i cztero rurowego. Wymiennik testowany jest ciśnieniem 30 Bar, natomiast jego
maksymalne ciśnienie pracy to 15 Bar. Wymiennik został zaprojektowany do pracy z
gorącą wodą (z boilera, systemu kolektorów słonecznych lub pompy ciepłą), wodą o
bardzo wysokiej temperaturze (pochodzącą z procesów produkcyjnych lub boilerów
wysokotemperaturowych), oraz wodą ochłodzoną (chiller lub proces produkcyjny),
również może współpracować z roztworem glikolu.
Sekcja wentylacji zawiera 1 , 2 lub 3 wentylatory odśrodkowe z podwójnymi
plastikowymi śmigłami napędzanych bezpośrednio przez silnik elektryczny z
antywibracyjnym i elastycznym mocowaniem. Duże rozmiary wentylatora
(zapewniające duży przepływ powierza i wysokie ciśnienie statyczne), gwarantują
niski poziom hałasu. Silnik elektryczny napędzający wentylator może pracować z 6
różnymi prędkościami, 3 z nich fabrycznie są podłączone do sterownika
klimakonwektora. Silnik wyposażony jest w zabezpieczenie termiczne KLIKXON,
kondensator rozruchowy, indeks ochrony IP 42, klasa bezpieczeństwa B, przewody
zasilające podwójnie izolowane. Standardowe zasilanie wentylatora 230 V~ 50 Hz.
Sekcja wentylacji jest łatwa w demontażu, całość jest zamocowana przy pomocy 4
wkrętów.
Łatwy do wyjęcia filtr powietrza zamocowany na stalowej ramce, może być
regenerowany poprzez umycie go pod bieżącą wodą. Filtr wykonany jest poliestru
akrylowego i odpowiada normom :UNI-EN779, poziom filtracji G3, klasa M1.
CHARAKTERYSTYKA TECHNICZNA
z jednym wymiennikiem ciepła
Model
Wydajność
chłodnicza
[W]
Wydajność
grzewcza
[w]
Przepływ
powietrza
chłodzenie
[m3/s]
Przepływ
powietrza
grzanie
[m3/]
Przepływ
wody
chłodzenie
[l/h]
Przepływ
wody
grzanie
[l/h]
Spadek
ciśnienia
wody
chłodzenie
[kPa]
Spadek
ciśnienia
wody
grzanie
[kPa]
Grzałka
elektryczna
[W]
Poziom
hałasu
min-średmax
[dB(A)]
Wymiary
dł x wys x
szer [mm]
FC 12
1500
FC 22
2000
FC 32
2530
FC 42
3020
FC 52
3750
FC 62
4250
FC 72
5520
FC 82
6420
FC 92
7530
FC 102
9020
FC 112
9600
FC 122
10710
3430
4330
5510
6140
7980
9210
12610
13620
17020
19070
21110
24200
350
360
435
520
645
732
950
1105
1296
1552
1652
1844
296
372
435
447
647
665
975
1002
1431
1472
1908
1962
258
344
435
520
645
732
950
1105
1296
1552
1652
1844
296
373
475
528
687
792
1046
1172
1464
1640
1816
2018
13,1
16,3
18,5
28,2
35,0
15,6
29,4
24,7
36,1
40,8
40,0
30,7
13,4
14,9
17,2
22,7
31,0
14,3
27,9
21,7
35,9
35,6
37,7
30,5
Res1 1000
Res2 1500
Res1 1000
Res2 1500
Res1 1000
Res2 1500
Res1 2000
Res2 3000
Res1 2000
Res2 3000
Res1 2000
Res2 3000
28-34-38
29-35-40
30-36-42
32-38-43
37-44-49
38-45-50
670 x 470 x 220
870 x 470 x 220
1070 x 470 x
220
1270 x 470 x
220
1470 x 470 x
220
1670 x 470 x
220
z dwoma wymiennikami ciepła
Model
Wydajność
chłodnicza
[W]
Wydajność
grzewcza
[w]
Przepływ
wody
chłodzenie
[l/h]
Przepływ
wody
grzanie
[l/h]
Spadek
ciśnienia
wody
chłodzenie
[kPa]
Spadek
ciśnienia
wody
grzanie
[kPa]
Poziom
hałasu
min-średmax
[dB(A)]
Wymiary
dł x wys x
szer [mm]
FC 14
FC 34
FC 54
FC 74
FC 94
1520
2590
3840
5660
7720
FC
114
9840
1790
3010
4280
6370
8440
10260
265
446
661
974
1328
1693
154
259
369
548
726
883
13,8
19,4
36,8
30,9
37,9
42,0
8,1
11,7
213
43,3
56,8
40,3
28-3438
29-2540
30-3642
32-3843
37-4449
38-4550
670 x
470 x
220
870 x
470 x
220
1070 x
470 x
220
1270 x
470 x
220
1470 x
470 x
220
1670 x
470 x
220
Powyższe dane techniczne określone zostały wg warunków:
1: Chłodzenie: temp. w pomieszczeniu : 270C, temp wlotowa wody: 70C; temperatura wylotowa wody: 12 0C – przy prędkości
maks. wentylatora. Dla prędkości średniej i niskiej można określić temperaturę wody na podstawie obliczeń biorąc pod uwagę
strumienie masowe wody i powietrza.
2: Grzanie: temp. w pomieszczeniu : 200C, temp wlotowa wody: 700C; temperatura wylotowa wody: 60 0C – przy prędkości
maks. wentylatora. Dla prędkości średniej i niskiej można określić temperaturę wody na podstawie obliczeń biorąc pod uwagę
strumienie masowe wody i powietrza.
Dane techniczne dla chłodzenia i grzania określone na podstawie pomiarów w pomieszczeniu kalometrycznym UNI 6552, UNI
6552/A242. Ciśnienie statyczne strumienia przepływu powietrza zmierzone przy standardach AMCA 210-74 oraz CNR-UNI 10023
Poziom hałasu wytwarzanego prze urządzenie określony został z odległości 2m, pomiar dokonany w pomieszczeniu
akustycznym wg normy : ISO 3741 – ISO 3742.
