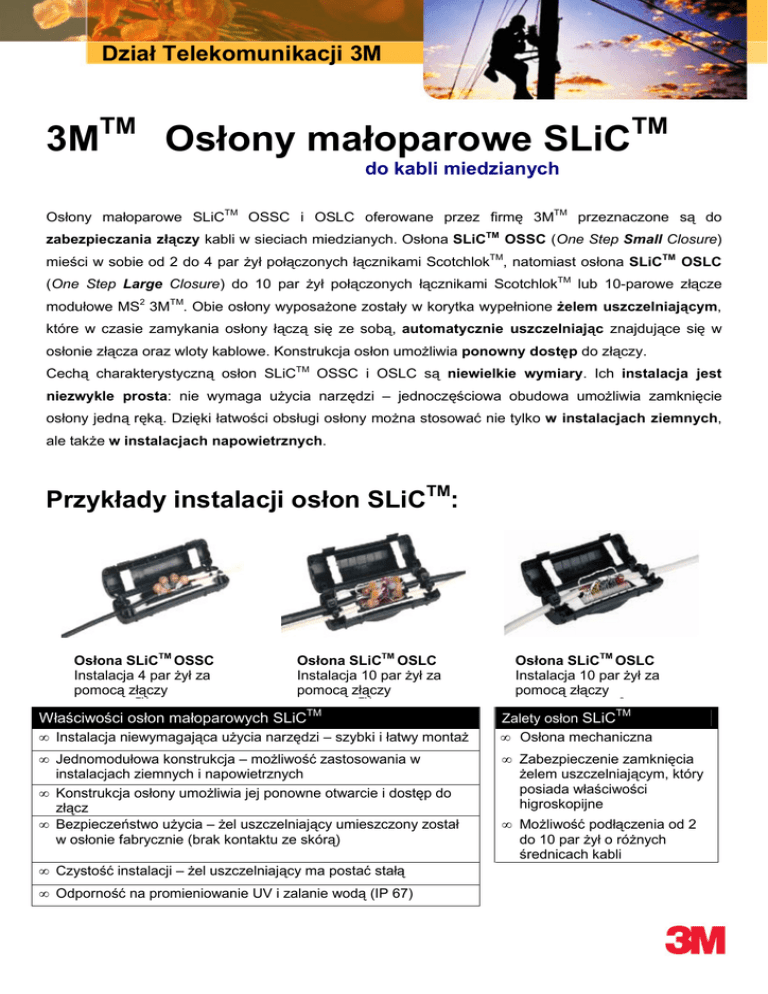

3M Osłony małoparowe SLiC

Dział Telekomunikacji 3M
TM
3M
Osłony małoparowe SLiC
TM
do kabli miedzianych
Osłony małoparowe SLiCTM OSSC i OSLC oferowane przez firmę 3MTM przeznaczone są do
zabezpieczania złączy kabli w sieciach miedzianych. Osłona SLiCTM OSSC (One Step Small Closure)
mieści w sobie od 2 do 4 par Ŝył połączonych łącznikami ScotchlokTM, natomiast osłona SLiCTM OSLC
(One Step Large Closure) do 10 par Ŝył połączonych łącznikami ScotchlokTM lub 10-parowe złącze
modułowe MS2 3MTM. Obie osłony wyposaŜone zostały w korytka wypełnione Ŝelem uszczelniającym,
które w czasie zamykania osłony łączą się ze sobą, automatycznie uszczelniając znajdujące się w
osłonie złącza oraz wloty kablowe. Konstrukcja osłon umoŜliwia ponowny dostęp do złączy.
Cechą charakterystyczną osłon SLiCTM OSSC i OSLC są niewielkie wymiary. Ich instalacja jest
niezwykle prosta: nie wymaga uŜycia narzędzi – jednoczęściowa obudowa umoŜliwia zamknięcie
osłony jedną ręką. Dzięki łatwości obsługi osłony moŜna stosować nie tylko w instalacjach ziemnych,
ale takŜe w instalacjach napowietrznych.
Przykłady instalacji osłon SLiCTM:
Osłona SLiCTM OSSC
Instalacja 4 par Ŝył za
pomocą złączy
ScotchlokTM
Osłona SLiCTM OSLC
Instalacja 10 par Ŝył za
pomocą złączy
TM
Scotchlok
TM
Właściwości osłon małoparowych SLiC
• Instalacja niewymagająca uŜycia narzędzi – szybki i łatwy montaŜ
• Jednomodułowa konstrukcja – moŜliwość zastosowania w
instalacjach ziemnych i napowietrznych
• Konstrukcja osłony umoŜliwia jej ponowne otwarcie i dostęp do
złącz
• Bezpieczeństwo uŜycia – Ŝel uszczelniający umieszczony został
w osłonie fabrycznie (brak kontaktu ze skórą)
• Czystość instalacji – Ŝel uszczelniający ma postać stałą
• Odporność na promieniowanie UV i zalanie wodą (IP 67)
Osłona SLiCTM OSLC
Instalacja 10 par Ŝył za
pomocą złączy
2
modułowych MSTM
Zalety osłon SLiC
• Osłona mechaniczna
• Zabezpieczenie zamknięcia
Ŝelem uszczelniającym, który
posiada właściwości
higroskopijne
• MoŜliwość podłączenia od 2
do 10 par Ŝył o róŜnych
średnicach kabli
Dział Telekomunikacji 3M
Specyfikacja techniczna osłon SLiCTM:
Cecha
Osłona SLiCTM OSSC
Osłona SLiCTM OSLC
Materiał:
Wymiary:
długość
szerokość
głębokość
Przestrzeń na złącza:
długość
szerokość
głębokość
Maks. średnica zewnętrzna kabla:
wtrysk termoplastyczny
wtrysk termoplastyczny
140 mm
36 mm
30 mm
150 mm
50 mm
40 mm
Mocowanie kabla:
Materiał uszczelniający:
Poziom zabezpieczenia:
Retencja kabla (daN):
Zanurzenie w wodzie:
Starzenie termiczne w powietrzu:
Test magazynowania
71 mm
16 mm
26 mm
6.5 mm
Wbudowane wzmocnienie
lub opaska kablowa
śel 3MTM
IP67
5
do 14 dni
-20oC do +60oC
-30 <> +60 (3 dni)
75 mm
31 mm
34 mm
13 mm (duŜy otwór),
6.5 mm (mały otwór)
Opaska kablowa
śel 3MTM
IP67
5
do 14 dni
-20oC do +60oC
-30 <> +60 (3 dni)
Sposób zamawiania:
Nazwa produktu
Pakowanie
Nr katalogowy
Osłona SliCTM OSSC 1/1 z blokadą kabla
Osłona SliCTM OSSC 1/2 z blokadą kabla
10 szt.
10 szt.
OSSC121C
OSSC122C
Osłona SliCTM OSSC 1/1 z opaską kablową (20szt.)
Osłona SliCTM OSSC 1/2 z opaską kablową (20szt.)
Osłona SliCTM OSLC 2/2* (+4szt. opasek kablowych, 4szt. łączników ekranu)
* wejście / wyjście
10 szt.
10 szt.
10 szt.
OSSC121T
OSSC122T
OSLC222
Osłona małoparowa
SLiCTM OSLC
Osłona małoparowa
SLiCTM OSSC
