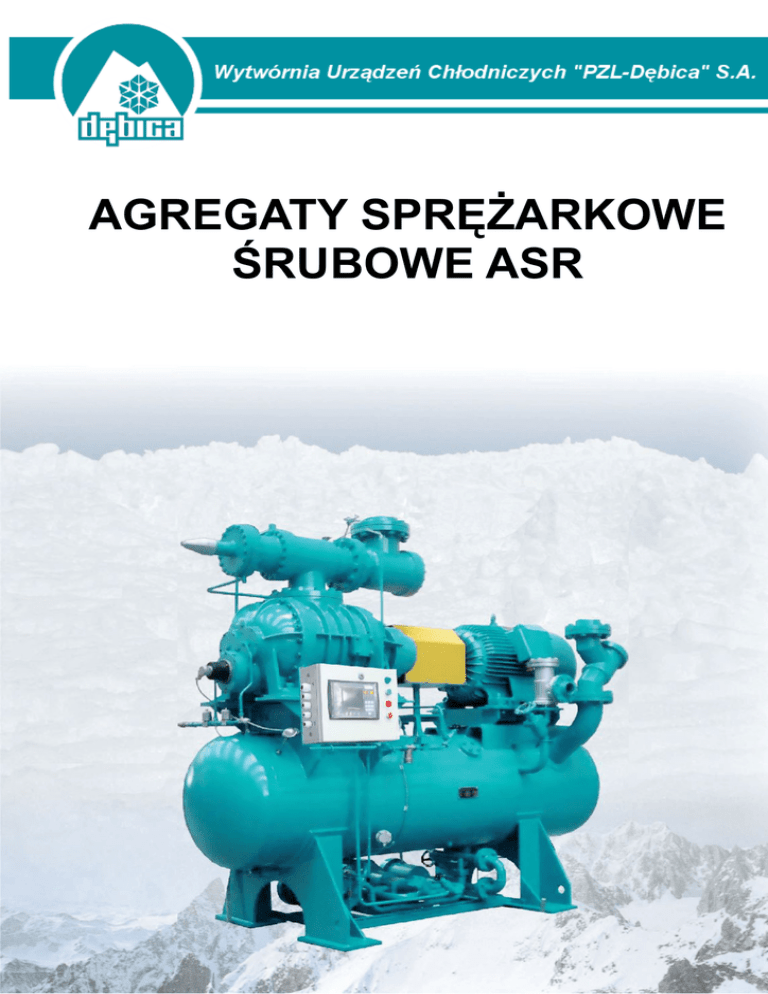

AGREGATY SPRĘŻARKOWE
ŚRUBOWE ASR
BUDOWA
W skład agregatu sprężarkowego wchodzą następujące główne zespoły i układy funkcjonalne: • sprężarka śrubowa z dwoma wirnikami o zarysie asymetrycznym • silnik elektryczny - klatkowy • sprzęgło elastyczne - metalowe •
odolejacz poziomy - stanowiący jednocześnie konstrukcję nośną agregatu i zbiornik oleju • układ hydrauliczny smarowania, sterowania, chłodzenia, itp. • układ elektryczny - sterowania i zabezpieczenia • układ chłodzenia oleju,
wg indywidualnego wyboru • układ bezstopniowej regulacji wydajności w zakresie 11 ÷ 100 % • urządzenia
kontrolno-pomiarowe i zabezpieczające • zawór odcinający po stronie ssawnej i tłocznej sprężarki.
Agregat sprężarkowy stanowi zblokowaną jednostkę funkcjonalnie przystosowaną do pracy w urządzeniach
chłodniczych zautomatyzowanych lub obsługiwanych ręcznie. Zabudowa agregatu jest zwarta i nie wymaga
specjalnych fundamentów oraz śrub kotwiczących, a dostarczane wraz z agregatem sprężarkowym amortyzatory
zapewniają wysoką skuteczność tłumienia drgań przenoszonych na podłoże. Przy doborze fundamentu należy
uwzględnić obciążenia statyczne agregatu
ZALETY SPRĘŻAREK ŚRUBOWYCH ASR
• Pewność pracy: prosta konstrukcja, bardzo mała ilość części ruchomych, duża niezawodność • Wygodne użytkowanie:
długie okresy między przeglądami, niski poziom hałasu • Oszczędność w eksploatacji, wysoki współczynnik wydajności
chłodniczej, ograniczone zużycie oleju, automatyczne dostosowanie wydajności do obiegu cieplnego • Łatwość obsługi:
praca automatyczna, prosty i łatwy w użyciu pulpit sterowniczy, możliwość zdalnego sterowania.
STEROWANIE I NAPĘD
Agregat sprężarkowy realizuje wszystkie czynności rozruchowe
oraz czynności związane z jego zatrzymywaniem (w tym
awaryjnym) całkowicie automatycznie w zaprogramowanym
cyklu. Praca agregatu - w tym regulacja wydajności – może
przebiegać automatycznie lub ręcznie.
Wszystkie agregaty sprężarkowe śrubowe ASR wyposażone są
w mikroprocesorowy system sterowania.
Układy sterowania agregatu umożliwiają automatyczną regulację
wydajności sprężarki w zależności od zadanych parametrów pracy.
Aktualny poziom wydajności wskazywany jest bezpośrednio
na sprężarce oraz na panelu sterowania w skrzynce sterowniczej.
Mikroprocesorowy system sterowania może regulować wydajność
sprężarki w funkcji temperatury lub ciśnienia parowania w
zależności od rodzaju zastosowanego czujnika.
Sprężarka śrubowa napędzana jest przez silnik elektryczny budowy klatkowej o mocy dobranej odpowiednio do
zapotrzebowania przy określonych parametrach pracy (to, tm, tk), tj. od 50 do 1100 kW i napięciu zasilania: 3/400 V,
50 Hz lub innym.
EKONOMIZER
W celu zwiększenia wydajności chłodniczej i poprawy efektywności urządzenia, w
którym pracują sprężarki śrubowe, można zastosować system ekonomizera.
Wszystkie agregaty sprężarkowe typu ASR są przystosowane do pracy w układzie
ekonomizera.
Wydajność chłodnicza agregatów ASR pracujących w układzie ekonomizera:
Qe = Ye x Qo
gdzie: Qo – wydajność chłodnicza wg tabeli
Ye – współczynnik wydajności chłodniczej ekonomizera z wykresu
GŁÓWNE DANE TECHNICZNE SPRĘŻAREK
Wyszczególnienie
Średnica wirników
Stosunek długości wirnika do średnicy
Teoretyczna wydajność objętościowa
Obroty
Stosunek objętości wbudowanej
Jednostka
miary
mm
3
m /h
1/min
-
Regulacja wydajności
%
Masa
kg
SR163
Sprężarka
SR204 SR204F SR255 SR255F
204
255
1,65
910
1200
1790
2340
3490
2950
2,6 - 3,5 - 4,8 wg potrzeb
SR163F
163
610
11 ÷ 100%
750
1000
1500
SCHEMAT AGREGATU SPRĘŻARKOWEGO ŚRUBOWEGO
OPIS SCHEMATU
1 – Filtr ssawny gazowy
2
3
4
5
6
7
8
9
10
11
12
–
–
–
–
–
–
–
–
–
–
–
Zawór odcinająco-zwrotny
Sprężarka śrubowa
Odolejacz
Sprzęgło podatne
Silnik
Zawór zwrotny
Zawór odcinający
Filtr oleju
Pompa oleju
Zawór przelewowy oleju
Chłodnica oleju
(wodna lub termosyfonowa)
13 – Układ wstrzykowy
Uwaga: pozycje. 12 i 13 nie muszą występować
jednoczenie, mogą występować jako opcje
osobne.
WYDAJNOŚĆ CHŁODNICZA I ZAPOT RZEBOWANIE MOCY
Ne = Ne (z tabeli) x k
Qo = Qo (z tabeli) x k
przy czy m dl a :
AS R1 63 A → k = 0 ,51 2
AS R2 04 A → k = 1 ,00 0
AS R1 63 A F → k = 0 ,7 63
AS R2 04 A F → k = 1 ,4 92
AS R2 55 A → k = 1 ,9 5 3
AS R2 55 A F → k = 2 ,9 13
ASR204A-W (z chłodnicą oleju wodną lub termosyfonową) R717
Tk [ºC]
To [ºC]
10
5
0
-5
-10
-15
-20
-25
-30
-35
-40
-45
30
Q0 [kW]
1621,8
1357,3
1122,6
921,7
746,9
602,8
482,0
379,2
296,4
228,5
171,6
126,4
35
Ne
[kW]
197,5
195,4
192,7
191,3
188,6
181,1
173,6
163,3
151,0
138,7
127,8
117,5
Q0 [kW]
40
Ne [kW]
1578,2
1314,1
1086,7
891,9
722,4
582,9
463,4
366,3
286,1
218,1
163,4
118,5
220,1
217,8
215,4
212,5
207,8
197,9
189,7
175,7
161,7
148,9
137,8
128,9
Q0 [kW]
45
Ne [kW]
1526,7
1270,8
1050,6
857,6
694,4
560,1
447,4
351,5
272,9
207,5
153,3
Q0 [kW]
251,4
248,6
245,3
241,9
231,2
221,1
208,3
192,3
177,5
163,3
152,6
50
Ne [kW]
1475,0
1227,4
1009,3
823,5
670,0
537,2
428,9
336,8
259,5
194,6
142,3
285,8
282,7
278,9
268,1
257,3
245,7
228,0
210,3
194,0
181,0
170,2
Q0 [kW]
Ne [kW]
1423,1
1179,9
968,1
789,6
638,6
514,5
408,2
318,1
243,2
181,9
323,4
319,9
310,3
297,0
285,6
267,1
247,8
229,3
213,6
199,5
1 Vi = 2,6
2 Vi = 3,5
3 Vi = 4,8
niezalecane
parametry
pracy bez
ekonomizera
ASR204A-N (z chłodnicą oleju wodną lub termosyfonową) R717
Tk [ºC]
To [ºC]
-15
-20
-25
-30
-35
-40
-45
-50
-55
-60
-20
Q0 [kW]
378,6
293,0
223,5
167,1
121,6
86,0
58,3
-15
Ne
[kW]
50,2
43,5
40,6
39,0
37,7
35,8
34,2
Q0 [kW]
370,1
286,2
217,0
161,8
117,6
82,7
56,1
-10
Ne [kW]
50,9
48,0
46,3
45,2
42,9
40,8
39,7
Q0 [kW]
582,7
464,1
363,4
279,5
211,4
157,4
113,7
79,3
-5
Ne [kW]
66,7
59,3
56,4
54,5
53,0
51,0
49,1
47,0
Q0 [kW]
572,2
453,3
352,9
271,3
205,5
152,3
109,4
75,3
0
Ne [kW]
69,6
66,5
64,5
62,8
60,7
58,2
55,2
53,8
Q0 [kW]
698,2
558,7
442,5
344,5
264,1
199,8
147,1
105,0
Ne [kW]
80,4
77,4
75,3
73,6
71,6
68,6
64,8
62,5
1 Vi = 2,6
2 Vi = 3,5
GŁ ÓW NE W YMIAR Y AGR EG ATU SP RĘ ŻAR K OWE G O
Wymiary (mm)
Agregat
A
B
C
D
E
F
G
H
I
J
K
Masa
netto
(kg) **)
DN1
DN2
DN3
*)
ASR163
125
80
50
1400
900
2720
1020
720
1030
1350
2410
190
470
3100
2400-3200
ASR204
150
100
65
1400
900
2680
1020
600
1030
1350
2410
200
470
3200
3770-4840
ASR255
200
150
80
1600
1220
3030
1320
580
1210
2100
2625
220
590
3600
6500-8000
* ) do tyczy agre ga tów pra cu jących w u k ła dzi e e kon omi ze ra
**) masa agregatu (bez oleju) w zależności od wielkości silnika
OZNAC ZE NIE
W z amówi e n i u n al e ży pod ać ty p dobran e go a gre g atu
wg podan e go kodu :
A SR ... .. - . .
Ch łodze n i e ol e ju :
- ws trzy k ci e k łe go czy n ni k a
- ch łodn i ca te rmos y fon owa
- ch łodn i ca wodn a
O dmi an a agre gatu do pracy :
- n a n is k i m s topn i u
- N (bo os te r)
- n a wy s ok i m s topn i u - W
Wy kon an i e : A, AF
Ś re dn i ca wi rni k ów
S prę żark a ś ru bowa
W YP OSAŻE NIE DOD ATK OW E
- n a ży czen i e
• s zafa el e k tryc zn a do rozru ch u s i ln i k ów
• e kon omi ze r
• zbi orn i k te rmosy fon u
Agre g at
